Серія надшвидких осцилографів до 33 ГГц Tektronix DPO/MSO70000

КОРОТКИЙ ОПИС

Tektronix DPO70000C (DX) і MSO70000C (DX) - це найбільш швидкісні, точні та функціональні осцилографи з тих, що випускаються в даний час. Їхні унікальні характеристики у поєднанні з винятковими можливостями захоплення та аналізу сигналів дозволяють вирішувати навіть найскладніші вимірювальні завдання.

Всі осцилографи серії 70000 містять 4 аналогові канали. Моделі MSO містять 16 цифрових каналів. Смуга пропускання молодших моделей починається з 4 ГГц та досягає 33 ГГц у старших моделей. Осцилографи оснащуються великим, якісним екраном з діагоналлю 30,7 см, а також потужною обчислювальною системою на базі чотириядерного процесора Intel i7 із частотою 3,4 ГГц.

Осцилографи Tektronix DPO70000 та MSO70000 успішно застосовуються при розробці, виробництві та ремонті складних електронних систем, швидкісних шин передачі даних, радіообладнання з новітніми видами модуляції та інших подібних задач. Повний опис усіх характеристик Ви можете завантажити нижче на цій сторінці в розділі Документація.

Фільтри розділу "Купити осцилограф":
Смуга частот: 100 МГц і менше, 200 МГц, 300 МГц, 500 МГц, 1 ГГц і більше.
Підрозділи: USB осцилографи, найкращі моделі, всі моделі, порівняння, відеоогляди, базова теорія.
Статті та огляди: як вибрати осцилограф, технологія цифрового фосфору, розробка джерел живлення.

Основні характеристики серій Tektronix DPO70000C (DX) та MSO70000C (DX):
4 ГГц, 25 Гвиб/с, 4 канали (модель Tektronix DPO70404C).
6 ГГц, 25 Гвиб/с, 4 канали (модель Tektronix DPO70604C).
8 ГГц, 25 Гвиб/с, 4 канали (модель Tektronix DPO70804C).
12,5 ГГц, 100 Гвиб/с, 4 канали (модель Tektronix DPO71254C).
16 ГГц, 100 Гвиб/с, 4 канали (модель Tektronix DPO71604C).
20 ГГц, 100 Гвиб/с, 4 канали (модель Tektronix DPO72004C).
23 ГГц, 100 Гвиб/с, 4 канали (модель Tektronix DPO72304DX).
25 ГГц, 100 Гвиб/с, 4 канали (модель Tektronix DPO72504DX).
33 ГГц, 100 Гвиб/с, 4 канали (модель Tektronix DPO73304DX).
4 ГГц, 25 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO70404C).
6 ГГц, 25 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO70604C).
8 ГГц, 25 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO70804C).
12,5 ГГц, 100 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO71254C).
16 ГГц, 100 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO71604C).
20 ГГц, 100 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO72004C).
23 ГГц, 100 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO72304DX).
25 ГГц, 100 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO72504DX).
33 ГГц, 100 Гвиб/с, 4 канали + 16 цифрових каналів (модель Tektronix MSO73304DX).
Довжина запису: 31 млн. точок на канал (для серії DPO) та 62 млн. крапок на канал (для MSO).
Опціонально до 500 млн точок на канал. Цифрові канали: 12,5 Гвиб/с канал.
Вертикальна роздільна здатність: 8 біт (11 біт у режимі усереднення).
Чутливість: від 6,25 мВ/поділ до 600 мВ/поділ.
Швидкість безперервного захоплення осцилограм: до 300 000 осцилограм/с.
Вимірювання параметрів: PCI Express, 8b10b Encoded Serial Data, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B, MIPI D-PHY та M-PHY .
Області застосування: цілісність сигналів, джиттер, аналіз тимчасових характеристик, перевірка послідовних шин на відповідність стандартам, налагодження та аналіз шин пам'яті, дослідження перехідних процесів, тестування складних електронних систем, спектральний аналіз радіосигналів, що не встановилися, і сигналів з широкою смугою частот.
Інтерфейси: USB, Ethernet, IEEE-488.2 (GPIB), eSATA, DVI-D, VGA та ін. Маса: 24 кг.
Надшвидкі осцилографи для складних сигналів та систем

Необхідна менша частота, але більше каналів? Дивіться серію Tektronix MSO5.
Потрібні максимальні можливості аналізу сигналів до 8 ГГц? Дивіться серію Tektronix MSO6.
Потрібен вбудований аналізатор спектру? Дивіться серію Tektronix MDO3 або Tektronix MDO4000C.
Потрібні гальванічно ізольовані канали? Дивіться Tektronix TPS2000B або Tektronix THS3000.
Важко визначитися з моделлю? Дивіться помічник: Як швидко вибрати осцилограф.
Всі серії сучасних осцилографів представлені тут: Цифрові осцилографи та пробники.

Відеоогляд надшвидких осцилографів Tektronix DPO70000C (DX) та MSO70000C (DX)

У цьому відеоогляді показані основні особливості професійних осцилографів серій DPO70000C(DX) та MSO70000C(DX). Ви побачите роботу цих осцилографів у різних режимах, перегляньте приклади аналізу поширених стандартів цифрових шин передачі, побачите роботу чотирьох аналогових і шістнадцяти цифрових каналів під час аналізу реальних сигналів. Якщо Ви бажаєте краще зрозуміти можливості серії 70 000, обов'язково перегляньте це відео.

ДОКЛАДНИЙ ОПИС

Відмінні вимірювальні можливості осцилографів серій DPO70000 та MSO70000 дозволяють використовувати їх на всіх стадіях реалізації проекту: від перевірки дослідного зразка до випробувань готової продукції. Завдяки найнижчому в галузі рівню власних шумів та частоті дискретизації 50 Гвиб./с по всіх чотирьох каналах, Ви зможете перевіряти цілісність найскладніших сигналів та аналізувати їх часові параметри, не беручи до уваги спотворення, спричинені шумами та джиттером самого приладу. А для додатків, що вимагають від осцилографа ще меншого рівня власних шумів та джиттера, Ви зможете використовувати частоту дискретизації 100 Гвиб./с двома каналами.

Маючи чудове співвідношення сигнал-шум і низький рівень власних шумів, осцилографи серій DPO70000 і MSO70000 дозволяють виконувати дуже точні виміри. При налагодженні складних пристроїв низький рівень шуму осцилографа та висока якість його вимірювального тракту дозволяють знайти найдрібніші аномалії, які можуть вплинути на роботу системи. А при аналізі радіочастотних сигналів, дані характеристики значно збільшують корисний динамічний діапазон, розширюючи сферу застосування DPO70000 та MSO70000. Нижче на цій сторінці розказано основні особливості осцилографів цих серій. Повний опис усіх характеристик Ви можете завантажити нижче на цій сторінці в розділі Документація.

Програмні опції для автоматизації вимірювань, розширеного аналізу та проведення сертифікаційних випробувань цифрових протоколів

Осцилографи серій DPO70000 та MSO70000 можуть оснащуватися програмними опціями для глибокого аналізу та сертифікації на відповідність стандартам більшості сучасних цифрових протоколів передачі даних: USB, Ethernet, PCI Express, Serial ATA, DDR Memory, SAS, HDMI, DisplayPort, MIPI D-PHY та M-PHY та інших.

На цьому скріншоті показано роботу Параметри DDRA, призначеної для аналізу шин пам'яті DDR. Ця опція дозволяє автоматично розпізнавати пакети запису та читання шин DDR1, LPDDR, LPDDR2, LPDDR3, DDR2, DDR3, DDR4 та GDDR3, а також перевіряти відповідність цих шин вимогам JEDEC за допомогою тестів типу "годний/не придатний" по всіх напрямках пакетів читання- запис. Крім тестування на відповідність стандартам Ви зможете швидко вирішувати складні проблеми передачі сигналів по шинах пам'яті DDR. Також опція DDRA дозволяє вимірювати параметри сигналів синхронізації, адресації та керування.

На цьому скріншоті показано роботу опції ET3, призначеної для перевірки на відповідність стандартам Ethernet. Ця опція дозволяє автоматично виконувати аналогову перевірку форми сигналу, вимірювати його характеристики та визначати відповідність стандартам. Підтримуються протоколи фізичного рівня для Ethernet 10BASE-T, 100BASE-TX та 1000BASE-T.

Швидке виявлення цікавого сигналу за допомогою візуального запуску

Щоб вручну знайти потрібну ділянку складного послідовного сигналу, може знадобитися кілька годин збору та ретельного аналізу безлічі захватів. З системою візуального запуску осцилографів серії 70 000, Ви можете встановити умову або форму сигналу, який треба виявити і осцилограф сам виконає всю роботу. Це суттєво прискорює процес налагодження.

Нижче показана кодова послідовність 1101 0101, яка була автоматично захоплена осцилографом за шаблоном візуального запуску.

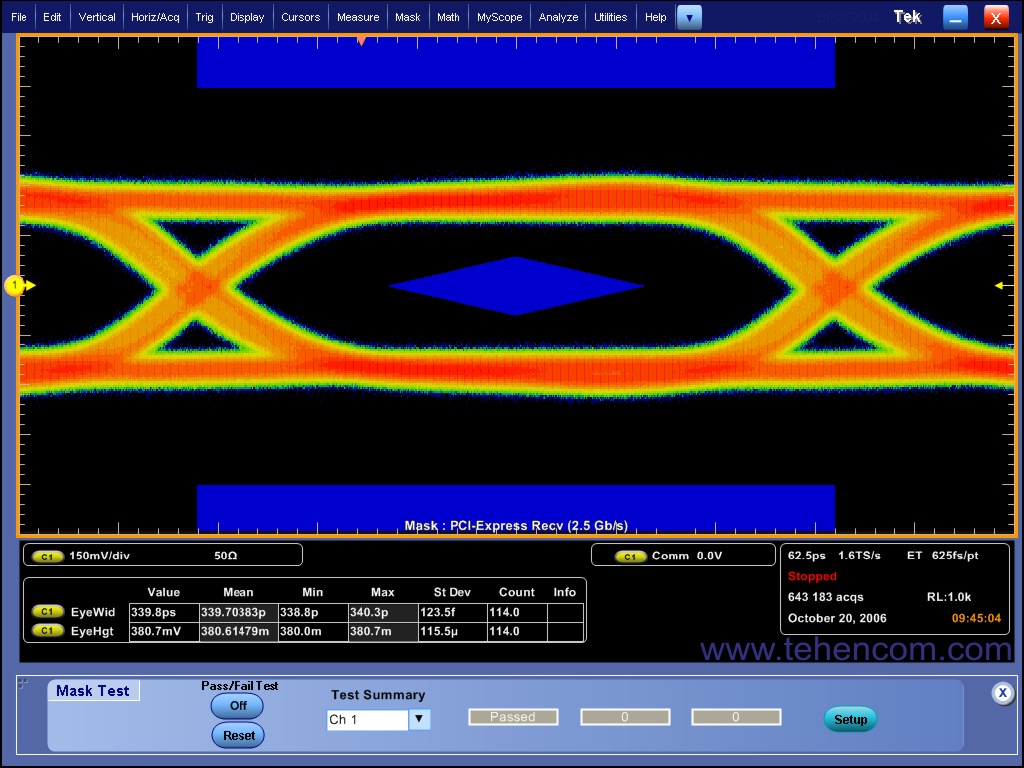

Тестування цифрових протоколів за стандартними масками

Перед запуском у виробництво нового обладнання з швидкісними послідовними шинами, необхідно виконати групу сертифікаційних випробувань. Цей процес трудомісткий та тривалий, потребує наявності спеціального обладнання та високої кваліфікації.

Для прискорення та спрощення сертифікаційних випробувань, професійні осцилографи серій DPO70000 та MSO70000 надають повний набір масок для перевірки обладнання на відповідність стандартам послідовної передачі даних. Підтримуються більше 150 масок для наступних стандартів: PCI Express, USB, Serial ATA, Ethernet IEEE 802.3, ITU-T/ANSI T1.102, ANSI X3.263, Sonet/SDH, Fibre Channel, InfiniBand, Serial Attached SCSI, IEEE 13 RapidIO, OIF Standards, Open Base Station Architecture Initiative (OBSAI), Common Public Radio Interface (CPRI) та ін.

Декодування сигналів високошвидкісних послідовних шин

При установці відповідних опцій осцилографи Tektronix серій MSO/DPO70000 дозволяють виконувати аналіз протоколів високошвидкісних послідовних шин: PCI Express gen 1/2/3, MIPI D-PHY (CSI, DSI) та 8b/10b. В результаті бітові послідовності можуть бути перетворені на знайомі команди та пакети даних для швидкого та зручного аналізу.

На цьому скріншоті одночасно показано форму електричного сигналу шини та його декодовані на рівні протоколу дані, подані у вигляді наочної таблиці. Кореляція часу даних в таблиці з осцилограмою дозволяє виявити причини помилок протоколу, що виникають при передачі електричних сигналів.

Спектральний та векторний аналіз радіочастотних сигналів

У осцилографів Tektronix DPO70000C та MSO70000C дуже велика смуга пропускання, тому вони успішно застосовуються для прямого запису та аналізу радіочастотних сигналів. Для цього радіочастотний сигнал оцифровується осцилографом, а спеціалізоване програмне забезпечення SignalVu аналізує його одночасно в частотній, часовій, фазовій та модуляційній областях.

Виконувані SignalVu вимірювання повністю корелювані за часом із системою захоплення та запуску осцилографа. Події в часовій області, такі як команди радіочастотного тракту, можуть використовуватися як запускаючі, в той час як сам радіочастотний сигнал відображається у вигляді спектра або спектрально-часової діаграми типу "водоспад".

На цьому скріншоті показано приклад роботи програми аналізу сигналів SignalVu. З її допомогою можна виконувати перевірку широкосмугових систем, таких як РЛС, супутникові канали зв'язку з високою швидкістю передачі даних та радіосигнали зі стрибкоподібною перебудовою частоти, а також пошук та знаходження різних сигналів у спектрі. Програма SignalVu поєднує у собі функціональність аналізатора спектра, векторного аналізатора сигналів та потужні можливості системи запуску осцилографів MSO/DPO70000.

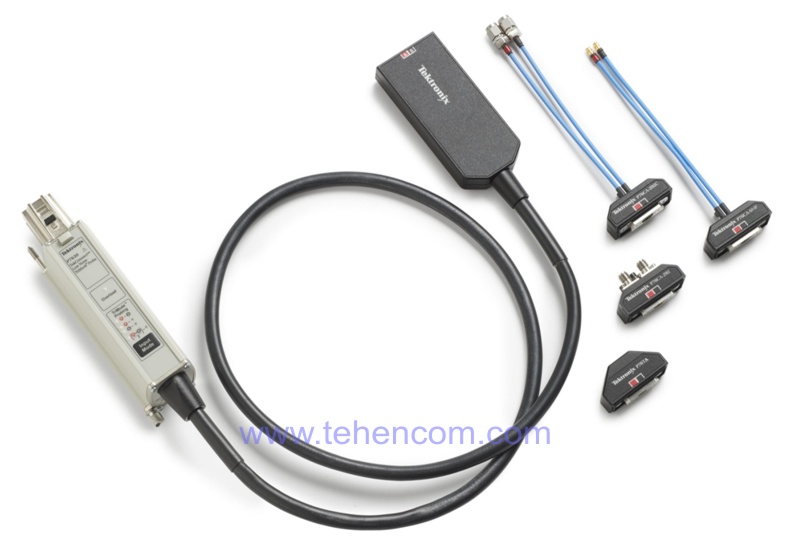

Малошумні пробники Tektronix P7633 TriMode спрощують проведення складних вимірювань

Характеристики осцилографа дуже важливі, але без якісних пробників неможливо правильно підключитися до джерела сигналу та отримати точні результати. Тому незалежно від того, чи вивчаєте Ви послідовні потоки даних на швидкості 8 Гбіт/с, швидкісні цифрові сигнали або імпульсні джерела живлення, важливо використовувати правильний пробник.

Компанія Tektronix пропонує широкий вибір якісних пробників, включаючи несиметричні, диференціальні, струмові, високовольтні, цифрові, оптичні, а також широкий вибір допоміжних пристроїв для підключення до об'єкта, що досліджується.

Технічні характеристики осцилографів Tektronix серій DPO70000C(DX) та MSO70000C(DX)

Нижче наведено перелік основних технічних характеристик осцилографів Tektronix серії 70000. Детальні технічні характеристики дивіться нижче на цій сторінці в розділі Документація.

Комплект поставки осцилографів Tektronix серій DPO70000C(DX) та MSO70000C(DX)

Опції та аксесуари для осцилографів Tektronix серій DPO70000C(DX) та MSO70000C(DX)

Нижче наведено перелік основних опцій, якими можуть бути доукомплектовані осцилографи Tektronix серії 70000 для розширення їх функціональних можливостей. Повний перелік опцій та аксесуарів з докладним описом дивіться нижче на цій сторінці у розділі Документація.
