Аналізатори хроматичної та поляризаційної модової дисперсії

Ефект дисперсії при поширенні випромінювання в оптоволокні надає негативний вплив на здатність приймача правильно декодувати переданий потік даних. Цей ефект включає дві складові: хроматичну дисперсію ХД (англійське скорочення CD) та поляризаційно-модову дисперсію ПМД (англійське скорочення PMD). Вплив дисперсії особливо сильно позначається під час передачі даних на швидкостях 10G, 40G і віще. Для вимірювання рівня дисперсії та компенсації її впливу провідні виробники вимірювальної техніки випускають кілька моделей відповідних аналізаторів.

Компанія Техенком здійснює постачання аналізаторів хроматичної та поляризаційно-модової дисперсії у вигляді модулів для модульних вимірювальних платформ.

Нижче представлені найбільш популярні вимірювачі дисперсії. Щодо цін і термінів постачання всього спектру контрольно-вимірювальних приладів просто зателефонуйте нам або напишіть нам по E-mail і ми з радістю відповімо на Ваші запитання.

Модель	Фото	Короткий опис
Аналізатори хроматичної (ХД) та поляризаційної модової (ПМД) дисперсії фірми EXFO

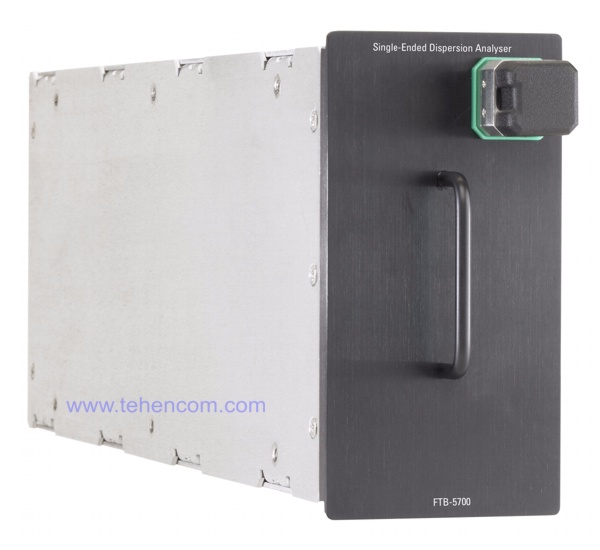

EXFO FTB-5700	У кошик Код товару: 1000334	Модуль одностороннього аналізатора дисперсії EXFO FTB-5700 Вимірювання хроматичної і поляризаційної модової дисперсії. Довжини хвиль: від 1475 до 1626 нм. Динамічний діапазон: 25 дБ (з відбивачем 32 дБ). Максимальна довжина волокна, що вимірюється: 120 км (з відбивачем 140 км). Хроматична дисперсія (ХД): Кількість точок: 8. Похибка: ±10 пс/нм. Час виміру: 40 с. Поляризаційна модова дисперсія (ПМД): Діапазон виміру: 0,1 - 20 пс. Час виміру: менше 180 с. Не потребує встановлення джерела на дальньому кінці волокна. Для покращення характеристик можливе використання відбивача. Розмір: 2 слоти. Сумісний з платформами EXFO FTB-4 Pro, FTB-2 Pro і FTB-500.
EXFO FTB-5800	У кошик Код товару: 1000335	Модуль аналізатора хроматичної дисперсії EXFO FTB-5800 Довжина хвиль: від 1200 до 1700 нм (з екстраполяцією на краях). Динамічний діапазон: 42 дБ. Максимальна довжина волокна, що вимірюється: 5400 км. Кількість точок: до 950. Високоточний метод вимірювання фазового зсуву. Похибка: менше ніж 3 пс/нм. Час виміру: 1 с на точку. Тестує через EDFA. Потребує встановлення джерела на дальньому кінці волокна. Підходить для додатків 100 Гбіт/с. Розмір: 4 слоти. Сумісний з платформами EXFO FTB-4 Pro і FTB-500.
EXFO FTB-5500B	У кошик Код товару: 1000336	Модуль аналізатора поляризаційної модової дисперсії (ПМД) EXFO FTB-5500B Довжини хвиль: від 1260 до 1675 нм. Динамічний діапазон: 47 дБ (типове значення із джерелом FLS-5800). Діапазон виміру: від 0 до 115 пс. Час виміру: 4,5 с. Тестує через EDFA (понад 120 шт.). Потребує встановлення джерела на дальньому кінці волокна. Підходить для додатків 100 Гбіт/с. Розмір: 3 слоти. Сумісний з платформами EXFO FTB-4 Pro і FTB-500.
Вимірювальні платформи для аналізаторів ХД та ПМД дисперсії фірми EXFO
EXFO FTB-4 Pro	У кошик Код товару: 1000270	Модульна вимірювальна платформа EXFO FTB-4 Pro Вимірювання параметрів оптоволоконних ліній (аналіз спектру, дисперсія, рефлектометрія, втрати, ORL та інших.), і навіть тестування протоколів (Ethernet, OTN, SDH/PDH, CPRI та інших.). Операційна система: Windows 10. Процесор: 4 ядра. ОЗП: 4 ГБ. Сенсорний екран 25,6 см (роздільна здатність 1280 x 800). Вбудований вимірювач оптичної потужності та просвітлення VFL (опція VPM2X). Інтерфейси: USB 3.0, 1G Ethernet та Display port (стандартно), Wi-Fi та Bluetooth (опція RF). Внутрішня флеш-пам'ять: 128 ГБ (стандартно). Тип акумулятора: Li-ion. Маса: 4,6 кг. Габарити: 199 x 333 x 170 мм. Робоча температура: від 0 до +40°С. Чотири слоти для встановлення модулів (можливості платформи залежать від типу модулів): - топовий аналізатор оптичного спектру (модулі FTBx-5245 та FTBx-5255) - базовий аналізатор оптичного спектру (модулі FTBx-5235) - аналізатор хроматичної та ПМД дисперсії (модуль FTB-5700) - аналізатор хроматичної дисперсії (ХД) (модуль FTB-5800) - аналізатор поляризаційної модової дисперсії (ПМД) (модуль FTB-5500B) - рефлектометр (46 дБ, одномод) для магістралей (модуль FTBx-750C) - рефлектометр (42 дБ, одномод) для міських мереж (модуль FTBx-735C) - рефлектометр (39 дБ, одномод) для PON, FTTx/MDU (модуль FTBx-730C) - рефлектометр (36 дБ, одномод + багатомод) для мереж доступу та СКС (модуль FTBx-720C) - рефлектометр (40 дБ, одномод)із змінною довжиною хвилі (модуль FTBx-740C) - вимірювач втрат, відображення та сертифікації волокон (модулі FTBx-940 та FTBx-945) - аналізатор Ethernet, OTN, SDH/PDH, FC та CPRI до 111,81 Гбіт/с (модуль FTBx-88200NGE) - аналізатор Ethernet, OTN, SDH/PDH, FC та CPRI до 11,318 Гбіт/с (модуль FTBx-8880) - аналізатор Ethernet, OTN, SDH/PDH, FC та CPRI до 11,318 Гбіт/с (модуль FTBx-8870) - відеомікроскоп для оптичних конекторів (серія FIP-400B) Максимальний аналіз оптоволоконних ліній та протоколів передачі даних
EXFO FTB-2 Pro	У кошик Код товару: 1000269	Модульна вимірювальна платформа EXFO FTB-2 Pro Вимірювання параметрів оптоволоконних ліній (аналіз спектру, дисперсія, рефлектометрія, втрати, ORL та інших.), і навіть тестування протоколів (Ethernet, OTN, SDH/PDH, CPRI та інших.). Операційна система: Windows 10. Процесор: 4 ядра. ОЗП: 4 ГБ. Сенсорний екран 25,6 см (роздільна здатність 1280 x 800). Вбудований вимірювач оптичної потужності та просвітлення VFL (опція VPM2X). Інтерфейси: USB 3.0, 1G Ethernet та Display port (стандартно), Wi-Fi та Bluetooth (опція RF). Внутрішня флеш пам'ять: 64 ГБ (стандартно), 128 ГБ (опція). Тип акумулятора: Li-ion. Маса: 3,0 кг. Габарити: 199 x 333 x 119 мм. Робоча температура: від 0 до +50°С. Два слоти для встановлення модулів (можливості платформи залежать від типу модулів): - аналізатор хроматичної та ПМД дисперсії (модуль FTB-5700) - топовий аналізатор оптичного спектру (модулі FTBx-5245 та FTBx-5255) - базовий аналізатор оптичного спектру (модулі FTBx-5235) - рефлектометр (46 дБ, одномод) для магістралей (модуль FTBx-750C) - рефлектометр (40 дБ, одномод) із змінною довжиною хвилі (модуль FTBx-740C) - рефлектометр (42 дБ, одномод) для міських мереж (модуль FTBx-735C) - рефлектометр (39 дБ, одномод) для PON, FTTx/MDU (модуль FTBx-730C) - рефлектометр (36 дБ, одномод + багатомод) для мереж доступу та СКС (модуль FTBx-720C) - вимірювач втрат, відображення та сертифікації волокон (модулі FTBx-940 та FTBx-945) - аналізатор Ethernet, OTN, SDH/PDH, FC та CPRI до 111,81 Гбіт/с (модуль FTBx-88200NGE) - аналізатор Ethernet, OTN, SDH/PDH, FC та CPRI до 11,318 Гбіт/с (модуль FTBx-8880) - аналізатор Ethernet, OTN, SDH/PDH, FC та CPRI до 11,318 Гбіт/с (модуль FTBx-8870) - відеомікроскоп для оптичних конекторів (серія FIP-400B) Розширений аналіз оптоволоконних ліній та протоколів передачі даних
EXFO FTB-500	У кошик Код товару: 1000332	Універсальна вимірювальна платформа EXFO FTB-500 Призначений для тестування всіх існуючих типів мереж. Тестування рівнів: фізичного, оптичного, транспортного та даних. Вбудований вимірювач потужності та візуальний дефектоскоп (опція). Сенсорний екран 30,7 см (роздільна здатність 800 x 600). Процесор Intel Core 2 Duo Операційна система Windows XP. Широкий вибір змінних у польових умовах модулів. Два варіанти виконання: 4 або 8 слотів для встановлення змінних модулів. 4 слоти: вага (з акумулятором): 8,5 кг. габарити: 37 x 30 x 15 см. 8 слотів: вага (з акумулятором): 11 кг. габарити: 37 x 30 x 22 см. Модулі аналізаторів дисперсії для FTB-500: - FTB-5700 - модуль одностороннього аналізатора ХД та ПМД дисперсії - FTB-5800 - модуль аналізатора хроматичної дисперсії (ХД) - FTB-5500B - модуль аналізатора поляризаційної модової дисперсії Платформа EXFO FTB-500 також сумісна з такими модулями: - FTB-5240S, FTB-5240BP - модулі аналізаторів оптичного спектру - FTB-3930 - модуль багатофункціонального тестера втрат MultiTest - FTB-7600E - модуль рефлектометра (50 дБ) для ультра-магістралей - FTB-7500E - модуль рефлектометра (45 дБ) для магістралей - FTB-7400E - модуль рефлектометра (42 дБ) для магістралей - FTB-7300E - модуль рефлектометра (39 дБ) для PON FTTx/MDU - FTB-7200D - модуль рефлектометра (36 дБ) одномод + багатомод - FIP-400 - компактний мікроскоп (збільшення: 200 та 400 разів) - FTB-8120NGE, FTB-8130NGE - модулі аналізаторів 10G SDH/Ethernet - FTB-8120, FTB-8130 - модулі аналізаторів 10G SDH/SONET/OTN - FTB-8510G - модуль аналізатора 10G Ethernet (включно з IPv6) - FTB-8115 - модуль аналізатора SDH/SONET до 2,5 Гбіт/с - FTB-8510B - модуль аналізатора Ethernet (включаючи IPv6) до 1 Гбіт/с - FTB-8105 - модуль аналізатора PDH/SDH до 155 Мбіт/с

Економ пропозиція

Компанія Техенком пропонує як абсолютно нові прилади, так і вживані та повністю відновлені в заводських умовах. Вартість відновлених приладів може бути в 1,5 - 2 рази нижче за вартість нових. Усі пропоновані відновлені прилади 100% працездатні, відповідають технічним вимогам фірми-виробника та забезпечені гарантією 1 рік.

Нижче представлені деякі з багатьох запропонованих нами відновлених приладів.

Модель	Фото	Короткий опис
Аналізатори хроматичної та поляризаційно-модової дисперсії фірми EXFO (відновлені)
EXFO FTB-400	У кошик Код товару: 1000369	Універсальна вимірювальна система. Тестування рівнів: фізичного, оптичного, транспортного та даних. Широкий вибір змінних у польових умовах модулів. Сенсорний екран TFT 30,7 см. Система Windows 2000.
EXFO FTB-5800	У кошик Код товару: 1000335	Модуль аналізатора хроматичної дисперсії EXFO FTB-5800 Довжина хвиль: від 1200 до 1700 нм (з екстраполяцією на краях). Динамічний діапазон: 42 дБ. Максимальна довжина волокна, що вимірюється: 5400 км. Кількість точок: до 950. Високоточний метод вимірювання фазового зсуву. Похибка: менше ніж 3 пс/нм. Час виміру: 1 с на точку. Тестує через EDFA. Потребує встановлення джерела на дальньому кінці волокна. Підходить для додатків 100 Гбіт/с. Розмір: 4 слоти. Сумісний з платформами EXFO FTB-500 і FTB-400.
EXFO FTB-5500B	У кошик Код товару: 1000336	Модуль аналізатора поляризаційної модової дисперсії. Час тестування менше 5 с для будь-якого діапазону ПМД. Відсутня пік автокореляції підвищення точності. Тестує через EDFA. Сумісний з FTB-400.
