Серія аналізаторів спектру реального часу до 54 ГГц Anritsu MS2090A

Серія аналізаторів спектру реального часу до 54 ГГц Anritsu MS2090A

Короткий опис серії

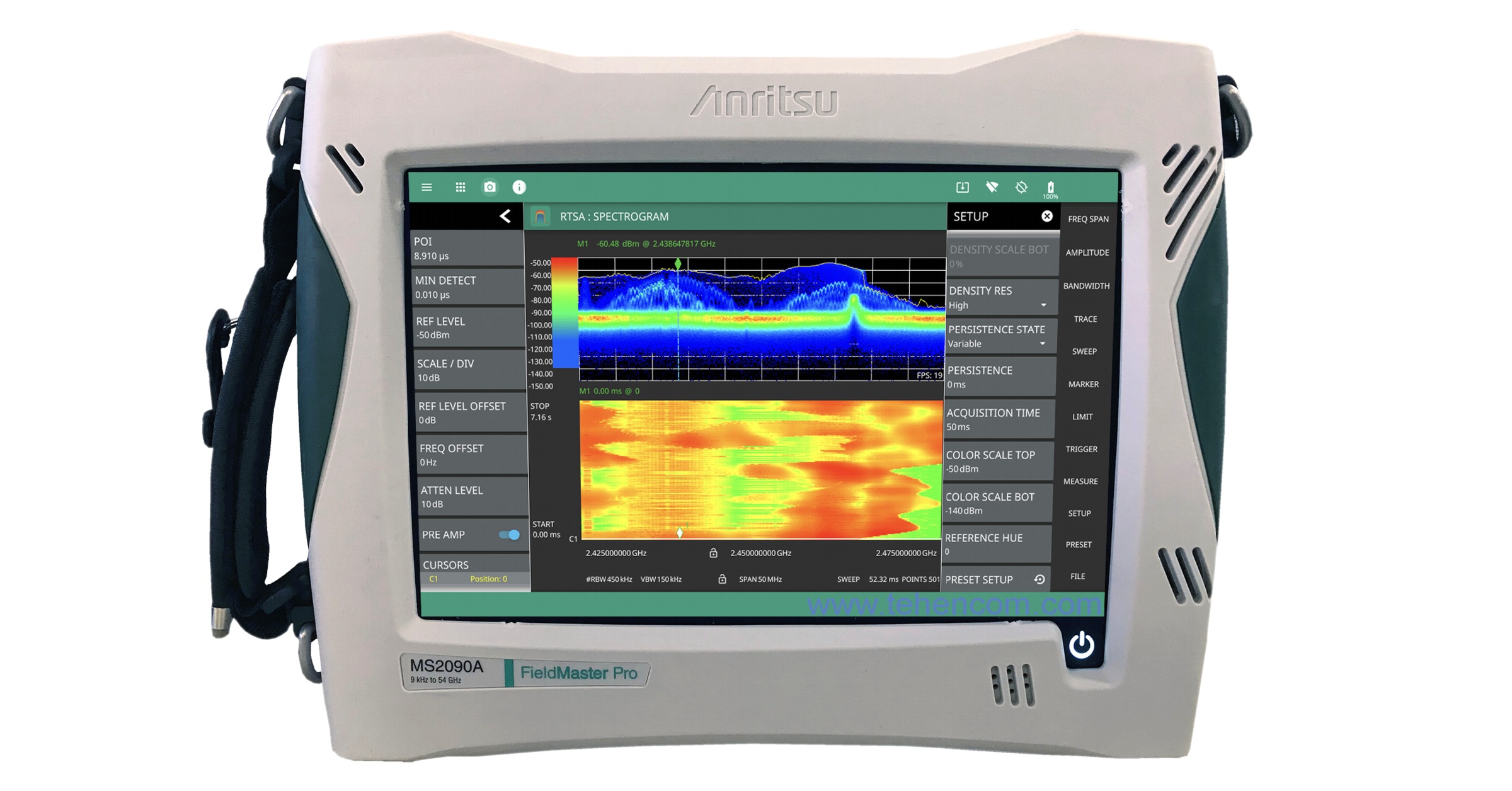

Серія аналізаторів спектру Anritsu MS2090A Field Master Pro складається із семи моделей високоякісних портативних приладів, що відрізняються верхнім частотним діапазоном (від 9 ГГц до 54 ГГц). Аналізатори цієї серії володіють чудовою точністю, малими власними шумами та спотвореннями, а також високою швидкістю обробки сигналів.

При встановленні відповідної опції кожна модель серії MS2090A може містити аналізатор спектра реального часу зі смужкою аналізу від 22 МГц до 110 МГц. Також, за наявності відповідної опції, аналізатори серії MS2090A можуть виконувати демодуляцію та аналіз новітніх стандартів бездротового зв'язку 4G та 5G із шириною каналу до 100 МГц. Повний опис всіх характеристик аналізаторів серії Anritsu MS2090A можна завантажити нижче на цій сторінці в розділі Документація.

Всі моделі серії

Серія Anritsu MS2090A складається із семи моделей, які представлені в цій інтерактивній таблиці. Щоб переглянути всі характеристики певних моделей, додайте їх у порівняння.

Основні характеристики моделей серії Anritsu MS2090A
Модель
Максимальна частота
Смуга аналізу сигналів
Смуга аналізу у реальному часі
Вимірювання ВЧ потужності
Робоча температура
Маса
MS2090A-0709
9 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 18 ГГц Від -10°С до +55°С 5,06 кг
Топ продажів
MS2090A-0714
14 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 18 ГГц Від -10°С до +55°С 5,06 кг
Вибір експерта
MS2090A-0720
20 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 26 ГГц Від -10°С до +55°С 5,06 кг
MS2090A-0726
26,5 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 26 ГГц Від -10°С до +55°С 5,4 кг
MS2090A-0732
32 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 33 ГГц Від -10°С до +55°С 5,4 кг
Вибір експерта
MS2090A-0743
43,5 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 50 ГГц Від -10°С до +55°С 5,4 кг
MS2090A-0754
54 ГГц 20 МГц, 50 МГц, 100 МГц 22 МГц, 55 МГц, 110 МГц 10 МГц – 50 ГГц Від -10°С до +55°С 5,4 кг

Основні можливості серії

Частота: 9 кГц – 9 ГГц (модель MS2090A-0709).
Частота: 9 кГц – 14 ГГц (модель MS2090A-0714).
Частота: 9 кГц – 20 ГГц (модель MS2090A-0720).
Частота: 9 кГц – 26,5 ГГц (модель MS2090A-0726).
Частота: 9 кГц – 32 ГГц (модель MS2090A-0732).
Частота: 9 кГц – 43,5 ГГц (модель MS2090A-0743).
Частота: 9 кГц – 54 ГГц (модель MS2090A-0754).
Роздільна здатність (RBW): 1 Гц – 10 МГц. Смуга аналізу сигналів: до 100 МГц (опція).
Амплітуда: +30 дБм до -164 дБм. Шуми: -164 дБм.
Точність виміру амплітуди до 14 ГГц: ±0,5 дБ (типове значення).
Вбудований підсилювач у всьому діапазоні частот (для всіх моделей).
Смуга аналізу реального часу: 22 МГц (опція 0199), 55 МГц (опція 0199 + опція 0103), 110 МГц (опція 0199 + опція 0104).
Стандартні виміри: потужність в каналі, ширина займаної смуги частот, коефіцієнт потужності в сусідньому каналі (ACPR), вимірювання маски сигналу, RSSI, частотно-часова діаграма, режим пеленгатора та ін.
Демодуляція та аналіз якості бездротових стандартів зв'язку: 5G та LTE.
Удароміцний сенсорний екран 25,7 см (роздільна здатність 1280 x 800).
Час роботи від вбудованого акумулятора: 2 години. Інтерфейси: USB3, Ethernet 1G.
Маса: до 5,4 кг. Габарити: 314 x 235 x 95 мм. Робоча температура: від -10°С до +55°С.

Крім того, компанія Anritsu випускає серію портативних аналізаторів спектру: MS2720T (до 43 ГГц). Ця серія не може проводити аналіз спектру в реальному часі та виконує демодуляцію та аналіз сигналів бездротового зв'язку з шириною каналу до 20 МГц, зате підтримує всі основні стандарти 2G, 3G та 3G+: GSM/GPRS/EDGE, W-CDMA/HSPA+, LTE/ LTE-A FDD/TDD, CDMA/EV-DO, WiMAX Fixed/Mobile, TD-SCDMA та ін.

Потрібен ультрапортативний аналізатор до 170 ГГц? Дивіться серію Anritsu MS276xA.
Потрібен потужний стаціонарний аналізатор спектру? Дивіться серію Anritsu MS2830A.
Потрібні мінімальні фазові шуми? Дивіться серію Anritsu MS2840A.
Потрібен аналізатор подешевше? Дивіться серію Anritsu MS271xE.
Потрібен лабораторний аналізатор спектра реального часу? Дивіться серію Tektronix RSA5000B.
Потрібен аналізатор спектру, поєднаний з осцилографом? Дивіться серію Tektronix MDO4000C.
Бажаєте подивитись повний список? На цій сторінці є все, щоб вибрати аналізатор спектру.

Відеоогляд Anritsu MS2090A при аналізі сигналів Bluetooth та Wi-Fi

У цьому відеоогляді показано роботу аналізатора спектра реального часу Anritsu MS2090A при аналізі структури сигналів Bluetooth та Wi-Fi на частотах від 2,4 до 2,5 ГГц. Як типовий сигнал перешкоди використовується працююча мікрохвильова піч. Дуже добре видно роботу алгоритму адаптивної перебудови частоти протоколу Bluetooth у присутності сигналу Wi-Fi, що заважає, і потужної широкосмугової завади.

Відеоогляд Anritsu MS2090A під час аналізу структури сигналів Bluetooth та Wi-Fi.

Три аналізатори в одному приладі

Портативні аналізатори спектру серії Anritsu MS2090A Field Master Pro мають три основні режими роботи: класичний скануючий аналізатор спектру (Spectrum analyzer), аналізатор спектру в реальному часі (RTSA analyzer) та аналізатор сигналів бездротових мереж 5G (5GNR analyzer). Вибір режиму роботи здійснюється у головному меню аналізатора. Кожен режим підтримує власні види вимірів та відповідну структуру меню. Нижче на цій сторінці наведено основні можливості цих режимів.

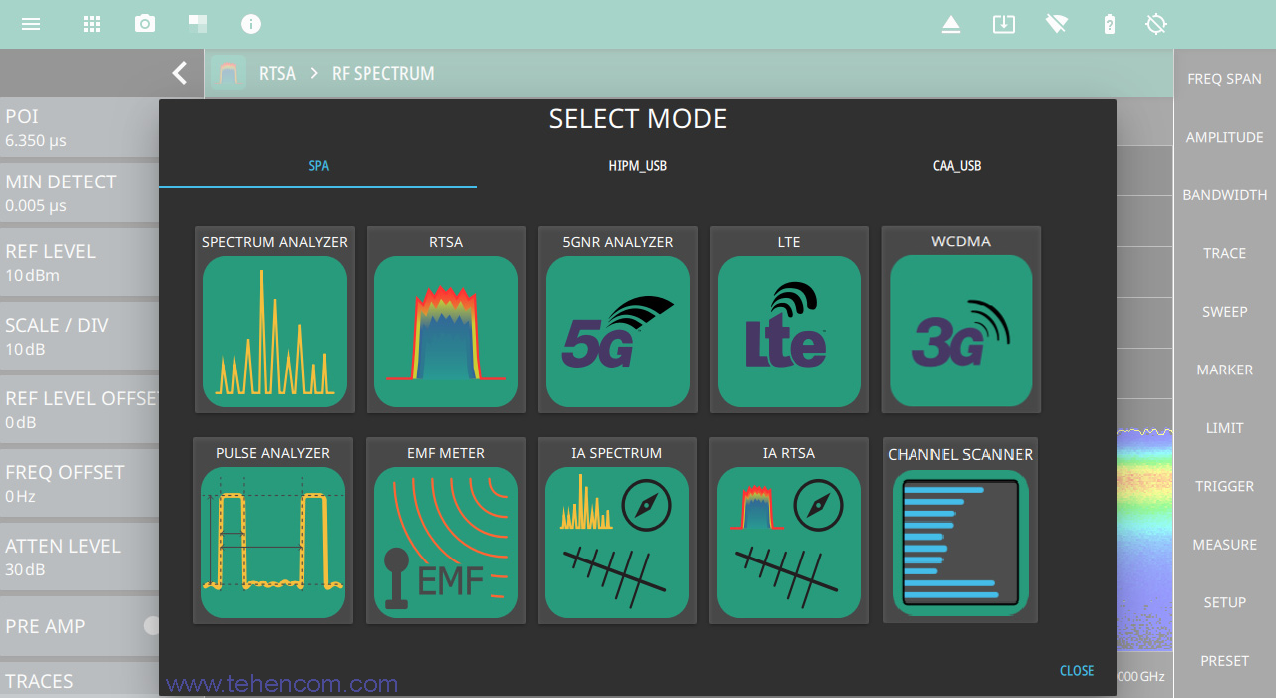

Три основні режими роботи в меню аналізатора спектру серії Anritsu MS2090A
Три основні режими роботи аналізатора спектру серії Anritsu MS2090 Field Master Pro.

Режим класичного аналізатора спектру (Spectrum analyzer)

На великому екрані аналізаторів Anritsu MS2090A Field Master Pro можна одночасно переглядати до шести спектральних ліній (трас), кожна з яких може використовувати свій тип детектора і режим накопичення або усереднення.

На скріншоті, який показаний нижче, зображено один радіочастотний сигнал при смузі аналізу 50 МГц, але вимірюваний трьома різними способами. Перша траса (жовтий колір) використовує піковий детектор та режим накопичення максимуму. Друга траса (зелений колір) використовує детектор, що усереднює, і режим усереднення по десяти вимірах. Третя траса (синій колір) використовує піковий детектор та режим накопичення мінімуму. Таким чином, легко можна побачити межі зміни сигналу амплітуди.

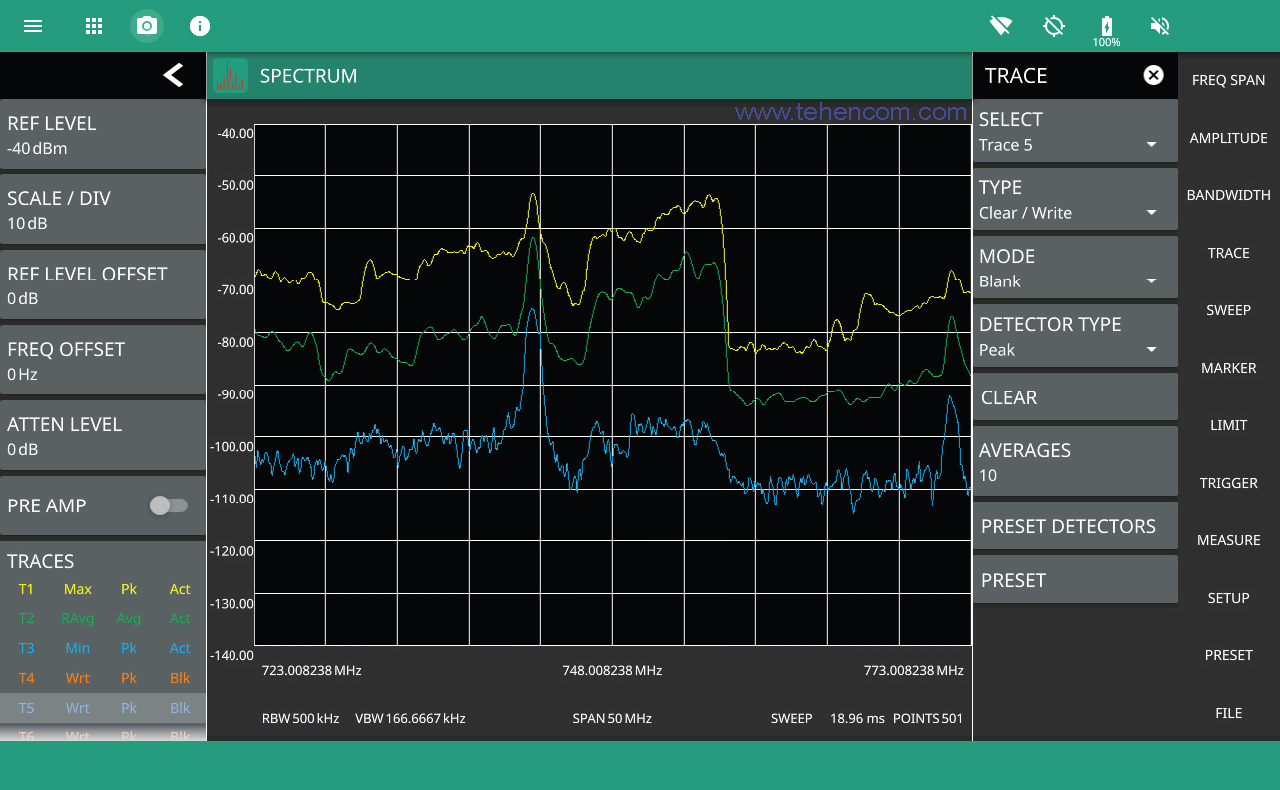

Три способи вимірювання аналізатором Anritsu MS2090A Field Master Pro одного і того ж радіочастотного сигналу (максимум, середнє та мінімум)
Три способи вимірювання того самого сигналу (максимум, середнє і мінімум).

Для вимірювання спектральних характеристик радіосигналів можна активувати до 12 маркерів і таблицю значень, що містить докладну інформацію про кожен маркер. Маркери бувають чотирьох типів: звичайний, дельта-маркер, шум-маркер та маркер-частотомір. Також у розпорядженні користувача є засоби автоматизації роботи з маркерами: пошук максимуму, мінімуму, розстановка маркерів на гармоніки та ін.

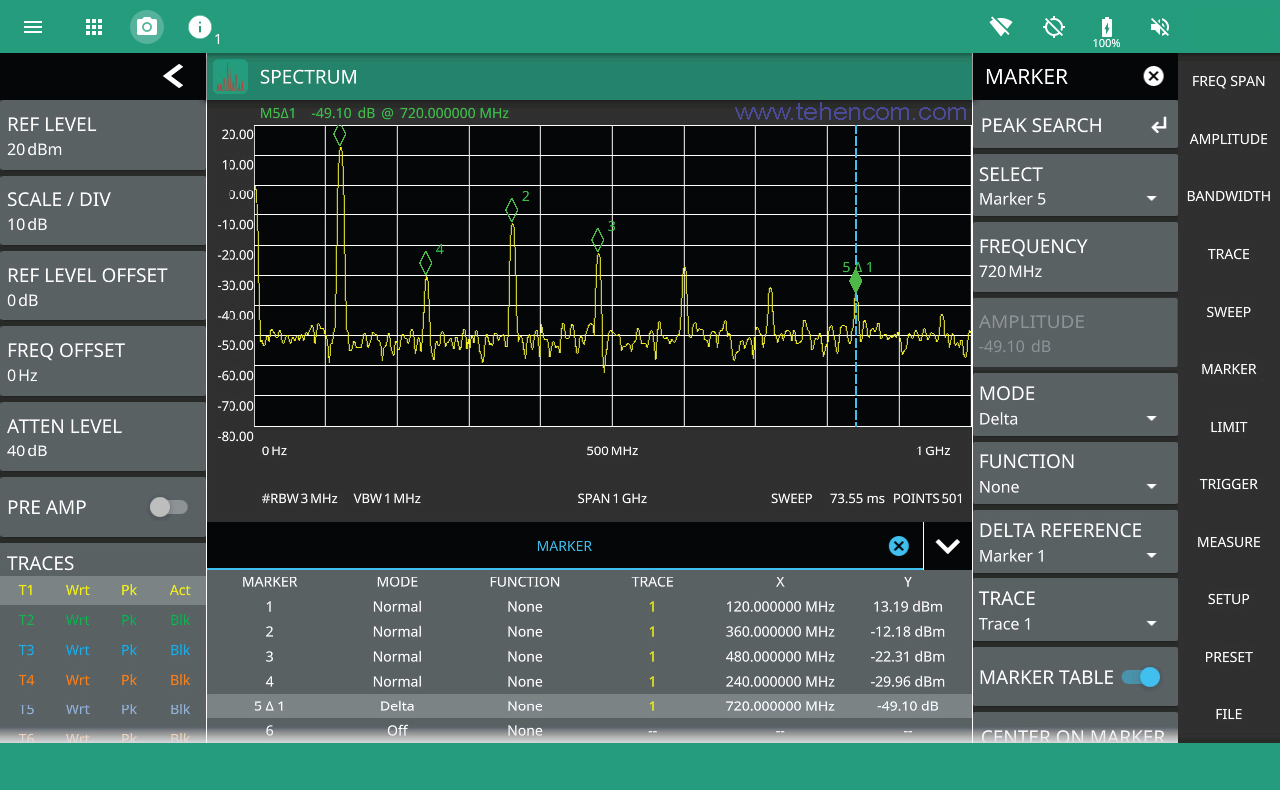

На цьому скріншоті показана ділянка спектра в діапазоні від 0 до 1 ГГц. На піках знайдених радіосигналів розташовано п'ять маркерів: чотири звичайні та один дельта-маркер. Точні значення частот та потужностей кожного маркера наведені в таблиці в нижній частині екрана приладу.

Різні типи маркерів та зведена таблиця значень аналізатора Anritsu MS2090A Field Master Pro спрощують вимірювання параметрів радіосигналів
Різні типи маркерів та зведена таблиця спрощують вимірювання параметрів радіосигналів.

Усі аналізатори спектру та сигналів серії Anritsu MS2090A Field Master Pro у стандартній конфігурації підтримують відображення безперервної послідовності спектрів у вигляді спектрограми. Цей режим, який також називають частотно-часовою діаграмою, дуже корисний при пошуку непостійних джерел сигналів або перешкод, а також для відстеження дрейфу амплітуди та частоти радіоджерел.

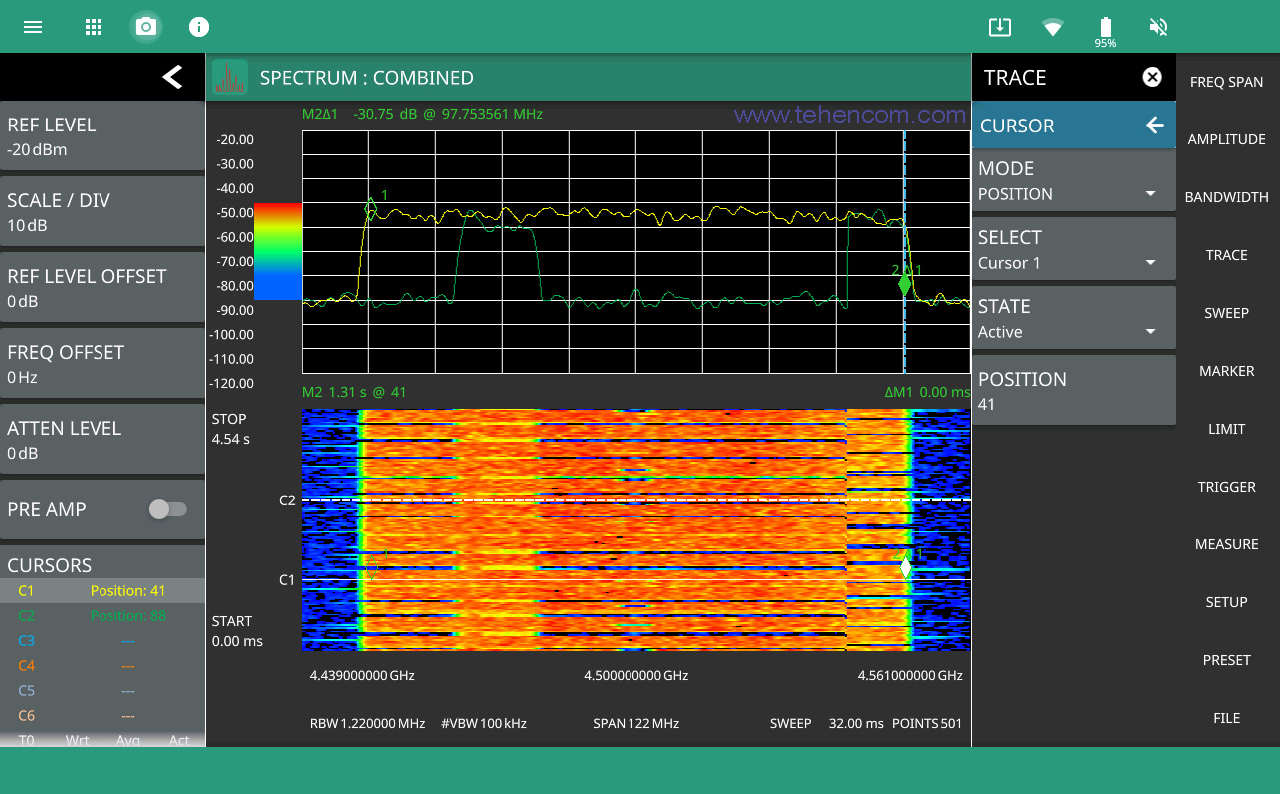

На цьому скріншоті аналізатора Anritsu MS2090A показана ділянка спектра шириною 122 МГц. У нижній частині екрану розташовується спектрограма, що містить 130 послідовних вимірів спектра цієї ділянки. Загальна тривалість вимірювання 130 спектрів у цьому випадку становить 4,54 секунди.

На спектрограмі встановлено два маркери: С1 (на 41-му спектрі) та С2 (на 88-му спектрі). Два спектри, що відповідають цим маркерам, показані у верхній частині екрану (жовтий С1 і зелений С2).

Режим частотно-часової діаграми (спектрограми) входить до стандартної комплектації аналізаторів Anritsu MS2090A
Режим частотно-часової діаграми входить до стандартної комплектації MS2090A.

Режим аналізатора спектра у реальному часі (RTSA analyzer)

Якщо в аналізаторі Anritsu MS2090A встановлено одну або кілька опцій: MS2090A-0199, MS2090A-0103 або MS2090A-0104, то в приладі активується можливість аналізу спектра реального часу. Опція MS2090A-0199 дає можливість аналізу у смузі 22 МГц, опція MS2090A-0103 разом із опцією MS2090A-0199 у смузі 55 МГц, а опція MS2090A-0104 разом із опцією MS2090A-0199 у смузі 110 МГц.

У цьому режимі аналізатор спектру Anritsu MS2090A ідеально підходить для виявлення та аналізу структури коротких сигналів (навіть тривалістю до 2 мкс), а також пошуку джерел нестаціонарних перешкод та замаскованих сигналів (завдання ТЗІ – технічного захисту інформації).

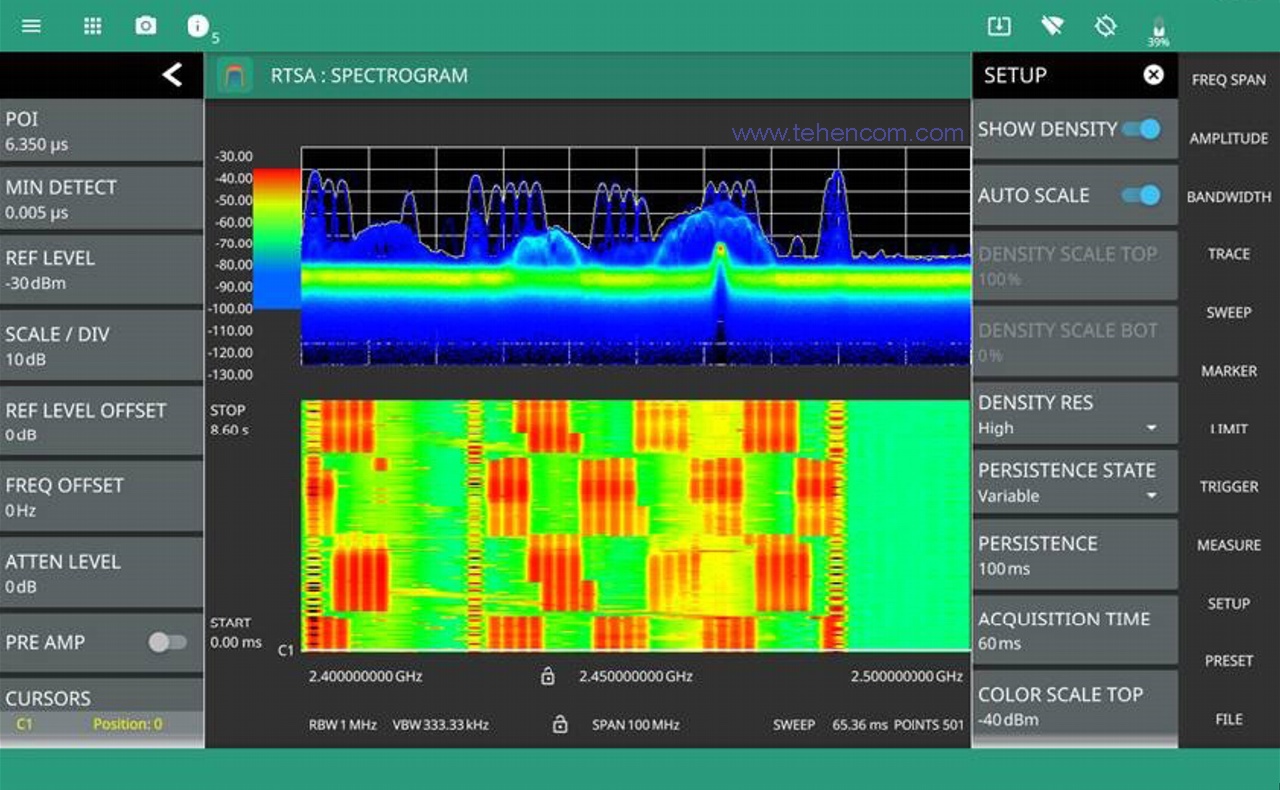

Як приклад, на малюнку нижче показаний скріншот екрану приладу MS2090A, що аналізує спектр діапазону частот від 2,4 ГГц до 2,5 ГГц. На скріншоті добре видно структуру скануючого сигналу Bluetooth, який передається зі смартфона в режимі пошуку інших пристроїв Bluetooth. У цьому ж частотному діапазоні передається сигнал Wi-Fi, в центрі якого є стаціонарна перешкода (невеликий зелений пік з червоною точкою в центрі).

Аналіз спектра у реальному часі за допомогою аналізатора Anritsu MS2090A
Аналіз спектра у реальному часі за допомогою аналізатора Anritsu MS2090A.

Режим аналізатора сигналів бездротової мережі 5G (5GNR analyzer)

Якщо в аналізаторі Anritsu MS2090A встановлено опцію MS2090A-0888, то в ньому активується можливість демодуляції та аналізу структури сигналів бездротових мереж п'ятого покоління (5G). У цьому режимі аналізатор спектру Anritsu MS2090A може вимірювати всі ключові параметри бездротових радіосигналів, що дозволяє оптимізувати її структуру, а також швидко виявляти і усувати проблеми, що виникають під час її експлуатації.

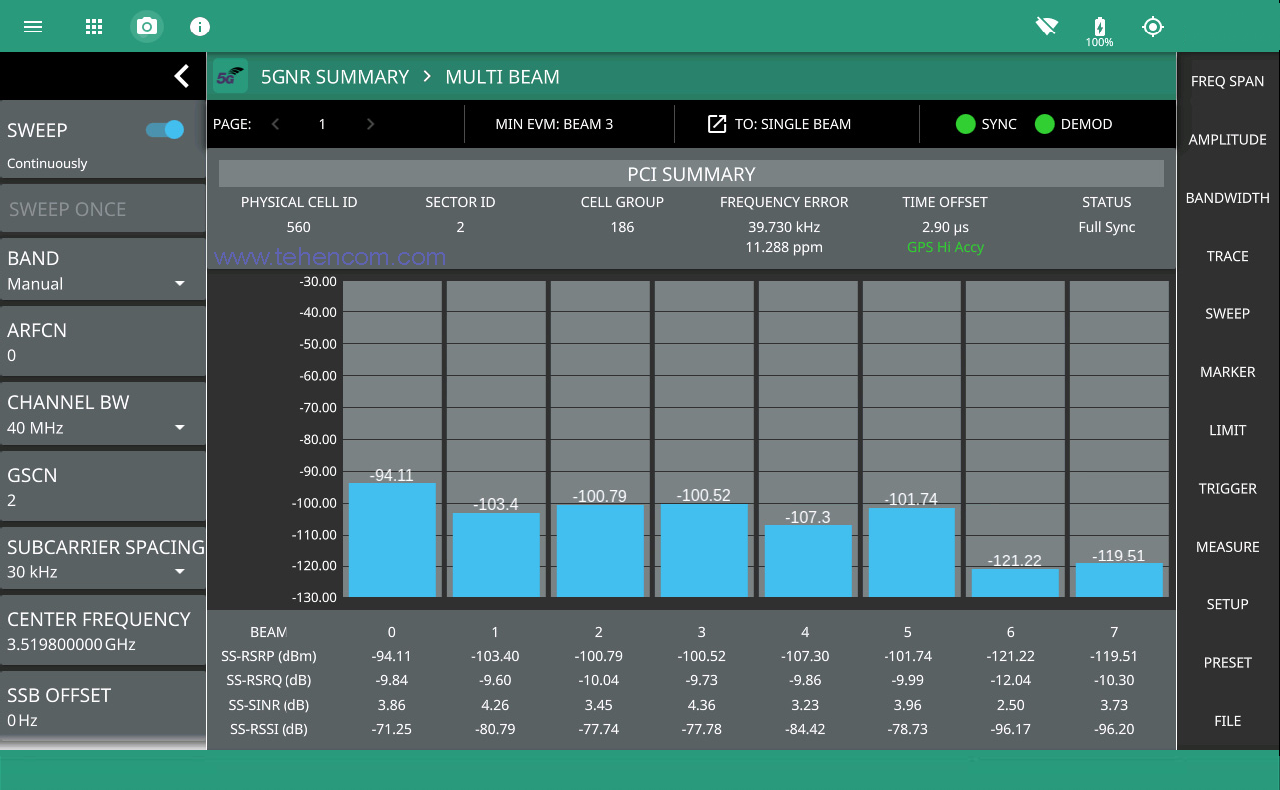

Приклад використання аналізатора Anritsu MS2090A для вимірювання параметрів сигналів 5G
Приклад використання аналізатора Anritsu MS2090 для вимірювання параметрів сигналів 5G.

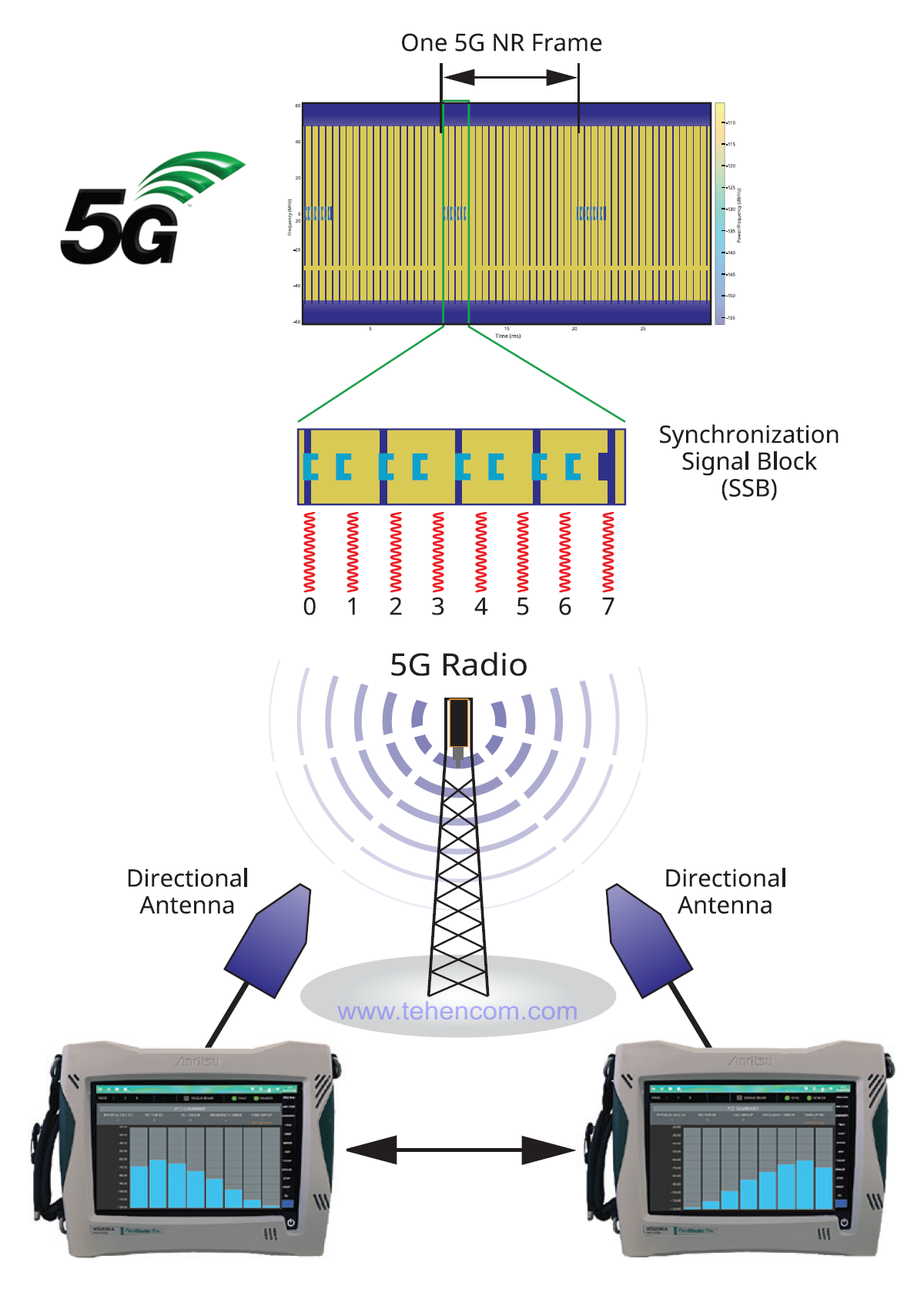

Однією з особливостей мереж 5G є використання багатосекторних антен та технології динамічної оптимізації зон покриття (Beamforming). Аналізатори серії Anritsu MS2090A можуть одночасно вимірювати ключові параметри до 64 радіопроменів, що більш ніж достатньо для вирішення будь-яких практичних завдань. На цьому скріншоті показаний екран MS2090A, на якому представлені параметри SS-RSRP, SS-RSRQ і SS-SINR восьми окремих променів сектора з номером 627.

Аналізатор Anritsu MS2090A може одночасно вимірювати параметри до 64 радіопроменів 5G
Аналізатор Anritsu MS2090A може одночасно вимірювати параметри до 64 радіопроменів 5G.

Синхронізація від стандарту частоти Anritsu MA25401A

Компанія Anritsu випускає компактний, високоточний стандарт частоти 10 МГц "атомний годинник" MA25401A. Основне призначення цього пристрою – синхронізація портативних аналізаторів спектру з точністю краще, ніж 0,005 ppm. Точність синхронізації такого рівня необхідна для коректного вимірювання ключових параметрів мереж LTE та 5G, точного вимірювання частоти та інших прецизійних застосувань.

Стандарт частоти Anritsu MA25401A може використовуватися в діапазоні температур від -10°C до 55°C, має час прогріву менше трьох хвилин і може надійно закріплюватися за допомогою магнітного кріплення прямо на корпусі аналізаторів спектра серії Anritsu MS2090A. На цьому малюнку показано приклад такого кріплення. При цьому живлення стандарту частоти Anritsu MA25401A виконується від самого аналізатора через USB інтерфейс.

Компактний стандарт частоти 10 МГц Anritsu MA25401A, що закріплений на корпусі аналізатора спектру серії Anritsu MS2090A
Стандарт частоти Anritsu MA25401A закріплений на корпусі аналізатора Anritsu MS2090A.

Конструктивні особливості

Всі радіочастотні роз'єми серії MS2090A розташовані у верхній частині корпусу приладу. Це дуже зручно під час роботи на реальному об'єкті: підключені кабелі не заважають оператору. У моделях на 9 ГГц, 14 ГГц та 20 ГГц використовується стандартний вхідний конектор N типу (мама). У моделях на 26,5 ГГц, 32 ГГц та 43,5 ГГц використовується посилений високочастотний конектор K типу (тато). А у моделі на 54 ГГц використовується посилений високочастотний конектор V типу (тато). Також на верхній стороні корпусу розташовані два USB порти для підключення флешок.

На боці корпусу аналізатора Anritsu MS2090A, під захисною кришкою, розташовані різні комунікаційні роз'єми: порт USB 3.0, порт USB Type C, порт 1G Ethernet, порт PCIe для потокової передачі даних, роз'єм для установки microSD картки і стандартний аудіовиход для навушників.

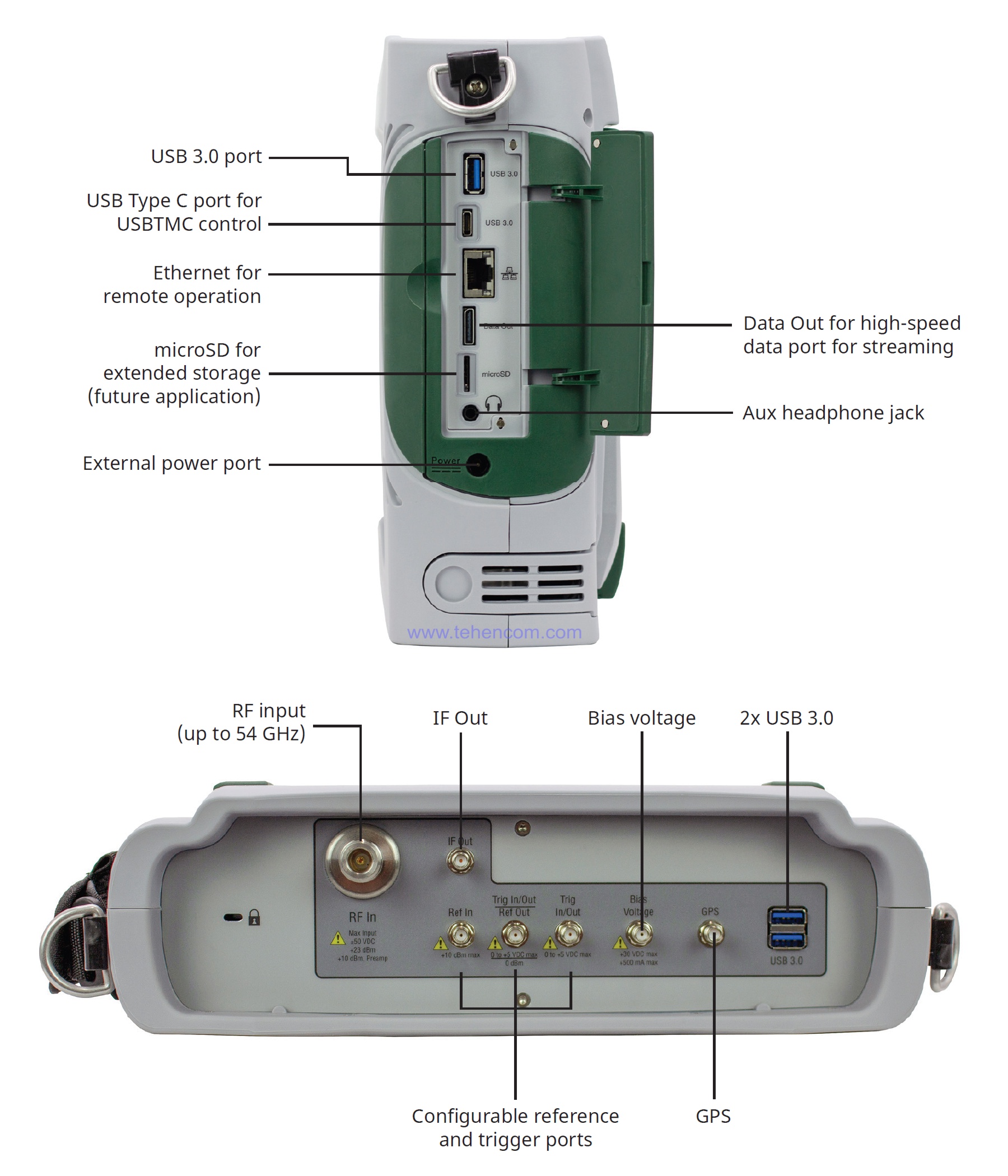

Розташування радіоконекторів та комунікаційних роз'ємів в аналізаторах серії Anritsu MS2090A
Розташування радіоконекторів та комунікаційних роз'ємів аналізаторів Anritsu MS2090A продумано та зручно.

Технічні характеристики

Тут показано основні технічні характеристики аналізаторів спектру серії Anritsu MS2090A Field Master Pro. Повний перелік характеристик дивіться нижче на цій сторінці в розділі Документація.

Технічні характеристики аналізаторів спектру Anritsu MS2090A
Основні технічні характеристики аналізаторів спектру серії Anritsu MS2090A.

Комплект поставки Anritsu MS2090A

Найменування Короткий опис
Anritsu MS2090A-0709 Портативний аналізатор спектра реального часу (9 кГц – 9 ГГц). Конектор N(f).
або
Anritsu MS2090A-0714 Портативний аналізатор спектра реального часу (9 кГц – 14 ГГц). Конектор N(f).
або
Anritsu MS2090A-0720 Портативний аналізатор спектра реального часу (9 кГц – 20 ГГц). Конектор N(f).
або
Anritsu MS2090A-0726 Портативний аналізатор спектра реального часу (9 кГц – 26,5 ГГц). Посилений конектор K(m), сумісний з конекторами 3,5 мм та SMA.
або
Anritsu MS2090A-0732 Портативний аналізатор діапазону реального часу (9 кГц – 32 ГГц). Посилений конектор K(m), сумісний з конекторами 3,5 мм та SMA.
або
Anritsu MS2090A-0743 Портативний аналізатор спектра реального часу (9 кГц – 43,5 ГГц). Посилений конектор K(m), сумісний з конекторами 3,5 мм та SMA.
або
Anritsu MS2090A-0754 Портативний аналізатор спектра реального часу (9 кГц – 54 ГГц). Посилений конектор V(m).
плюс:
2000-1938-R Адаптер SMB(f) - BNC(m)
806-366-R Кабель SMB-BNC, 1 метр
633-75 Акумулятор Li-Ion (встановлений усередині приладу)
40-204-R Блок живлення
2000-1859-R USB 3.0 кабель (Type-A - Type-C), 1 метр
2000-1371-R Ethernet кабель, 2 метри
2000-1931-R Стілус
3-2000-1928 Ремінець
- Сертифікат калібрування
- 1 рік гарантії (можливе продовження терміну гарантії до 3 та 5 років)

Опції та аксесуари для Anritsu MS2090A

Нижче наводиться перелік опцій, якими можуть бути укомплектовані портативні аналізатори спектру реального часу серії Anritsu MS2090 Field Master Pro. Детальний опис кожної з цих опцій дивіться нижче на цій сторінці у розділі Документація.

Опції для портативних аналізаторів Anritsu серії MS2090A Field Master Pro
Опції для портативних аналізаторів Anritsu серії MS2090 Field Master Pro.

Нижче наведено короткий перелік додаткових аксесуарів для аналізаторів спектра реального часу серії Anritsu MS2090 Field Master Pro. Повний перелік сумісних аксесуарів із докладним описом дивіться нижче на цій сторінці в розділі Документація. Крім того, Ви можете вибрати додаткову комплектацію з таких розділів нашого сайту: Вимірювальні антени і НВЧ аксесуари.

Аксесуари для портативних аналізаторів Anritsu серії MS2090A Field Master Pro
Аксесуари для портативних аналізаторів Anritsu серії MS2090A Field Master Pro.

Ця документація у форматі PDF містить найповніший опис можливостей портативних аналізаторів спектру Anritsu серії MS2090A, їх технічних характеристик та режимів роботи:

Опис аналізаторів Anritsu MS2090A (англійською) (25 стор.; 9 МБ)

Технічні характеристики аналізаторів Anritsu MS2090A (англійською) (17 стор.; 3 МБ)

Коротка інформація про серію аналізаторів Anritsu MS2090A (англійською) (2 стор.; 1 МБ)

Посібник користувача аналізаторів Anritsu MS2090A (англійською) (228 стор; 18 МБ)

Посібник з програмування аналізаторів Anritsu MS2090A (англійською) (152 стор.; 2 МБ)
