Сравнение и выбор осциллографов с полосой пропускания 500 МГц:
обзор предлагаемых моделей по состоянию на октябрь 2020 года

Содержание страницы:

Краткое вступление

Цена вопроса

Tektronix MSO5

Tektronix MSO4

PicoScope 6000E

Tektronix MDO4000C

Tektronix MDO3

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Сравнение и выбор осциллографов с полосой пропускания 500 МГц: обзор предлагаемых моделей



Краткое вступление

В этом обзоре представлено сравнение 18-ти моделей предлагаемых нами осциллографов с полосой пропускания 500 МГц. Для упрощения сравнения даётся краткое описание особенностей каждой серии, в которой есть такие модели. Это поможет Вам разобраться чем одни серии осциллографов отличаются от других и на какой модели стоит остановить свой выбор.

Представленные в обзоре серии: Tektronix MSO5, Tektronix MSO4, Pico Technology PicoScope 6000E, Tektronix MDO4000C и Tektronix MDO3. Кроме того, в обзор включены несколько серий, которые появились давно, но всё ещё выпускаются. Это серии: Tektronix MDO3000, Tektronix MSO/DPO5000 и Tektronix TDS3000C.

Также Вы можете воспользоваться сравнительной таблицей, в которой представлены все предлагаемые модели осциллографов, отсортированные в порядке возрастания полосы пропускания, а также приводятся их основные характеристики: количество каналов, частота дискретизации, длина записи и пр.

А если Вы ещё не определились какая именно полоса пропускания нужна для эффективной работы с сигналами Вашего проекта, то прочитайте эту статью:

Выбор цифрового осциллографа - подробное руководство



Цена вопроса

Кроме анализа технических характеристик, при выборе оптимального осциллографа важным этапом является сравнение цен. Для наглядности на этом рисунке показаны базовые цены всех моделей из этого обзора, выраженные в процентах по отношению к самой дорогой модели. Такое сравнение поможет Вам оценить доступность каждого осциллографа в его стандартной конфигурации. Например, по рисунку видно, что восьмиканальная модель PicoScope 6804E компании Pico Technology стоит в три раза дешевле восьмиканальной модели MSO58-BW-500 компании Tektronix.

На рисунке синим цветом выделены девять моделей из новых, наиболее актуальных серий осциллографов. Зелёным цветом выделены пять моделей, в которых с помощью опций может быть активирован полноценный анализатор радиочастотного спектра с рабочим диапазоном 3 ГГц или 6 ГГц. В правой части коричневым цветом выделены четыре модели, которые появились давно и уже устарели, однако из-за своей прошлой популярности всё ещё выпускаются.

Базовые цены осциллографов с полосой 500 МГц, выраженные в процентах

Базовые цены осциллографов с полосой 500 МГц, выраженные в процентах.



Точную стоимость заинтересовавшего Вас прибора с учётом необходимых опций и дополнительных аксессуаров можно оперативно узнать, отправив нам запрос по E-mail. Обратите внимание, что на многие модели предоставляются скидки, а на некоторые модели действуют специальные акции. Варианты ещё большего снижения закупочной цены рассмотрены здесь:

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы



Tektronix MSO5 - самая новая и наиболее технологичная серия

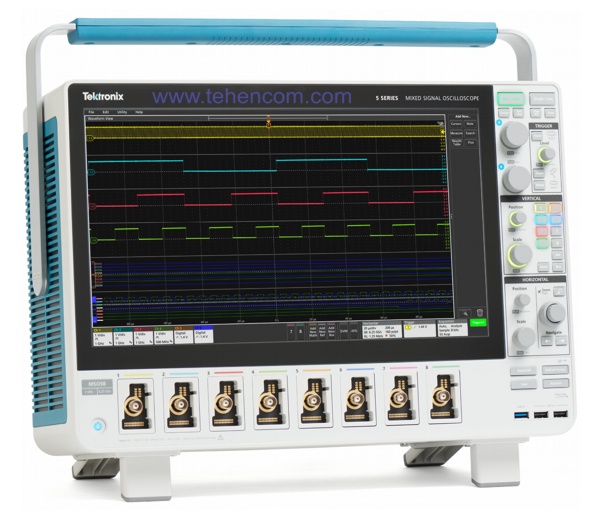

Tektronix MSO5 - самая новая и наиболее технологичная серия



В серии Tektronix MSO5 есть три осциллографа с полосой пропускания 500 МГц. Это модели MSO54-BW-500 (4 аналоговых канала), MSO56-BW-500 (6 аналоговых каналов) и MSO58-BW-500 (8 аналоговых каналов). Данная серия очень функциональна, она относится к новейшей линейке осциллографов Tektronix, снабжённых большим сенсорным Full HD экраном с разрешением 1920 на 1080 точек и продуманным до мелочей интерфейсом пользователя.

В серии Tektronix MSO5 впервые появилась технология FlexChannel, благодаря которой любой из аналоговых каналов осциллографа простым подключением пробника TLP058 может быть преобразован в 8 цифровых каналов. Это позволяет прямо в процессе работы добавлять необходимое количество цифровых каналов, вплоть до 64 штук у 8-ми канальной модели. Стандартно обеспечивается 34 вида автоматических измерений, а с помощью дополнительных опций можно выполнять декодирование и анализ последовательных цифровых протоколов.

Осциллографы MSO5 снабжены большой памятью (62,5 млн. точек на канал), при этом оцифровка сигналов выполняется с помощью точных 12-ти разрядных АЦП. Быстрый поиск редких аномалий сигналов возможен благодаря технологии DPO с измерением более 500 000 осциллограмм в секунду. При необходимости расширения полосы пропускания этих моделей до 1 ГГц, достаточно просто активировать в меню осциллографа специальный цифровой код.

Модели осциллографов серии Tektronix MSO5 с полосой 500 МГц рекомендуются для лабораторий с хорошим финансированием, которые работают над сложными проектами многоканальных аналоговых и цифровых систем.



Tektronix MSO4 - серия немного проще, чем MSO5

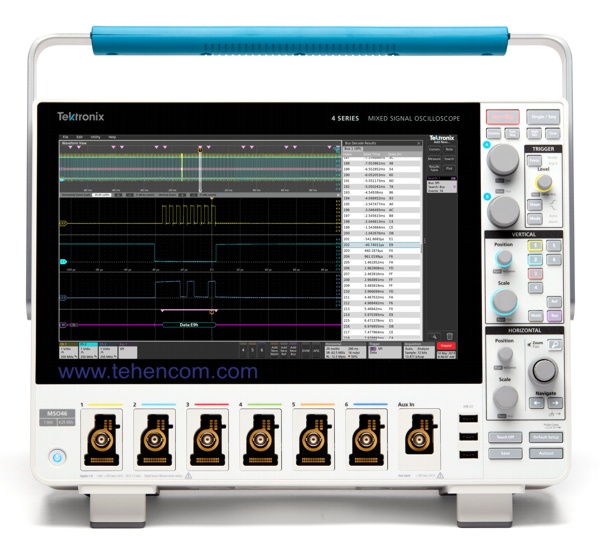

Tektronix MSO4 - серия немного проще, чем MSO5



В серии Tektronix MSO4 есть два осциллографа с полосой пропускания 500 МГц. Это модели MSO44-BW-500 (4 аналоговых канала) и MSO46-BW-500 (6 аналоговых каналов). Данная серия во многом аналогична серии MSO5. У неё идентичный интерфейс пользователя, сенсорный Full HD экран, все каналы поддерживают технологию FlexChannel, оцифровка сигналов выполняется с помощью точных 12-ти разрядных АЦП, поиск редких аномалий сигналов также выполняется с помощью технологии DPO с измерением более 500 000 осциллограмм в секунду.

Но серия MSO4 проще, чем MSO5 по таким параметрам: диагональ экрана меньше на 6 см., встроенная память выборок меньше в 2 раза (31,25 млн. точек на канал), отсутствует модель с восьмью каналами. Зато модели MSO4 более компактные, меньше весят и стоят дешевле. К тому же, с помощью цифрового кода полосу пропускания этих моделей можно расширить до 1,5 ГГц.

Модели осциллографов серии Tektronix MSO4 с полосой 500 МГц рекомендуются для лабораторий, которые работают над сложными проектами многоканальных аналоговых и цифровых систем.



Pico Technology PicoScope 6000E - серия с оптимальным сочетанием цена / возможности

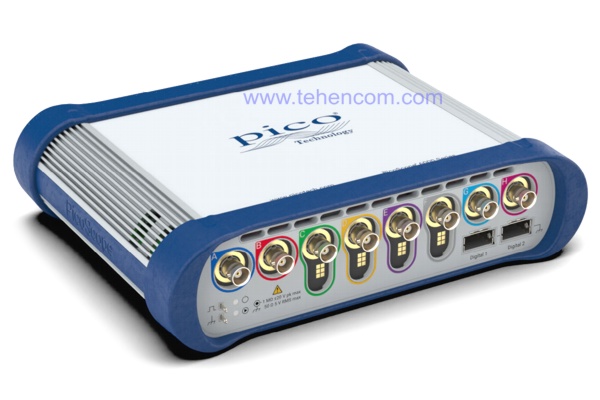

Pico Technology PicoScope 6000E - серия с оптимальным сочетанием цена/возможности



Pico Technology - это компания из Великобритании, которая выпускает инновационные осциллографы с подключением к компьютеру по интерфейсу USB. Их осциллографы снабжены большими объёмами встроенной памяти и содержат мощные специализированные процессоры, которые в реальном времени выполняют всю обработку сигналов прямо "на борту" приборов. Через интерфейс USB в компьютер передаются уже обработанные массивы данных, что обеспечивает такое же время отклика интерфейса пользователя компьютерной программы, как и у классических осциллографов со встроенным дисплеем и кнопками управления.

В серии PicoScope 6000E есть четыре осциллографа с полосой пропускания 500 МГц. Это две восьмиканальные модели: 6804E (8 аналоговых каналов с АЦП 8 бит) и 6824E (8 аналоговых каналов с АЦП переменной разрядности 8-12 бит) и две четырёхканальные модели: 6404E (8 аналоговых каналов с АЦП 8 бит) и 6424E (8 аналоговых каналов с АЦП переменной разрядности 8-12 бит). Кроме аналоговых каналов, эти четыре модели также содержат 16 цифровых каналов, для работы с которыми используются пробники TA369 (один пробник добавляет 8 цифровых каналов). Стандартно обеспечивается 15 видов автоматических измерений, а декодирование и анализ около двадцати последовательных цифровых протоколов является базовой функцией.

Осциллографы PicoScope 6000E в базовой комплектации оснащаются огромной встроенной памятью (512 млн. точек на канал). Быстрый поиск редких аномалий сигналов обеспечивается благодаря технологии DPO с измерением до 300 000 осциллограмм в секунду. В комплекте с каждым прибором поставляется мощное программное обеспечение PicoScope 6, совместимое с операционными системами Windows, Linux и macOS. Интерфейс пользователя в виде компьютерной программы даёт возможность использовать большие 4K мониторы с разрешением 3840 на 2160 точек, на которых хорошо видно мельчайшие детали сигналов.

Модели осциллографов серии PicoScope 6000E с полосой 500 МГц обеспечивают отличные измерительные возможности, однако стоят существенно дешевле аналогичных моделей со встроенным экраном.



Tektronix MDO4000C - серия осциллографов со встроенным анализатором спектра

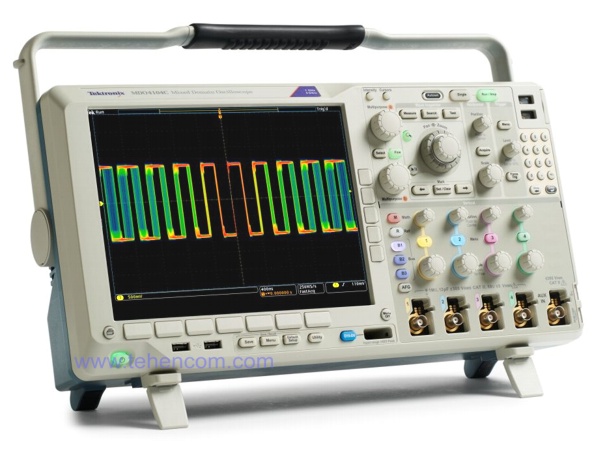

Tektronix MDO4000C - серия осциллографов со встроенным анализатором спектра



Серия Tektronix MDO4000C уникальна благодаря встроенному в осциллограф анализатору спектра. В серии MDO4000C только одна модель имеет полосу пропускания 500 МГц - это модель MDO4054C. Она содержит 4 аналоговых канала, 16 цифровых каналов (для работы с которыми используется пробник P6616) и дополнительный радиочастотный канал полноценного анализатора спектра с верхним частотным диапазоном до 3 ГГц (опция SA3) или до 6 ГГц (опция SA6).

Если Вы разрабатываете устройство, содержащее радиочастотный модуль, например Wi-Fi, Bluetooth или любой другой беспроводной интерфейс, то осциллограф MDO4054C будет наилучшим выбором. У этой модели представление сигнала в частотной области является не обычным быстрым преобразованием Фурье (БПФ), а полноценным спектром сигнала, полученным с отдельного радиочастотного входа с очень высокой чувствительностью (до -148 дБм). Ещё одной особенностью MDO4054C является то, что сигналы с аналоговых и цифровых каналов этого осциллографа и сигнал с его радиочастотного входа точно связаны по времени. Это даёт возможность соотносить события в частотной области с вызывающими их причинами во временной области и наоборот.

Осциллограф MDO4054C снабжён большой памятью (20 млн. точек на канал), при этом оцифровка сигналов выполняется с помощью 8-ми разрядных АЦП (до 11 бит в режиме высокого разрешения) со скоростью до 2,5 Гвыб/с. Быстрый поиск редких аномалий сигналов возможен благодаря технологии DPO с измерением до 340 000 осциллограмм в секунду. Стандартно обеспечивается 33 вида автоматических измерений (30 во временной области и 3 в частотной), а с помощью дополнительных опций можно выполнять декодирование и анализ множества последовательных цифровых протоколов.

Модель осциллографа серии Tektronix MDO4000C с полосой 500 МГц рекомендуется для лабораторий, которые работают над сложными проектами аналоговых и цифровых систем, содержащих радиочастотные модули.



Tektronix MDO3 - новая серия осциллографов со встроенным анализатором спектра

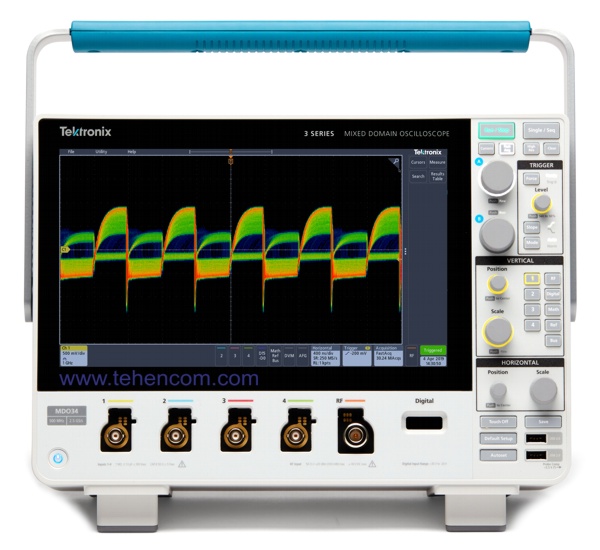

Tektronix MDO3 - новая серия осциллографов со встроенным анализатором спектра



Выпущенная недавно серия Tektronix MDO3 содержит дополнительный радиочастотный канал полноценного анализатора спектра с верхним частотным диапазоном до 3 ГГц (этим она похожа на серию MDO4000C). Но в отличие от MDO4000C, у MDO3 сигнал с его радиочастотного входа не связан по времени с сигналами аналоговых и цифровых каналов. При этом серия MDO3 оснащена сенсорным Full HD экраном с таким же удобным интерфейсом пользователя как у серий MSO4 и MSO5, но скорость оцифровки, объём встроенной памяти и размер экрана меньше чем у старших серий MSO4 и MSO5, а стоимость немного ниже.

В серии Tektronix MDO3 есть два осциллографа с полосой пропускания 500 МГц. Это модели MDO32-BW-500 (2 аналоговых канала) и MDO34-BW-500 (4 аналоговых канала). Кроме аналоговых каналов, обе модели также содержат 16 цифровых каналов (для работы с которыми используется пробник P6316) и дополнительный радиочастотный канал полноценного анализатора спектра с верхним частотным диапазоном до 1 ГГц (опция 3-SA1) или до 3 ГГц (опция 3-SA3).

Осциллографы MDO3 снабжены достаточной памятью (10 млн. точек на канал), при этом оцифровка сигналов выполняется с помощью 8-ми разрядных АЦП (до 11 бит в режиме высокого разрешения) со скоростью до 2,5 Гвыб/с. Быстрый поиск редких аномалий сигналов возможен благодаря технологии DPO с измерением до 280 000 осциллограмм в секунду. Стандартно обеспечивается 33 вида автоматических измерений (30 во временной области и 3 в частотной), а с помощью дополнительных опций можно выполнять декодирование и анализ множества последовательных цифровых протоколов.

Модели осциллографов серии Tektronix MDO3 с полосой 500 МГц рекомендуются для лабораторий с ограниченным финансированием, которые работают над проектами аналоговых и цифровых систем, содержащих радиочастотные модули.



Другие серии осциллографов с полосой пропускания 500 МГц

На этой странице рассмотрены главные особенности и основные различия наиболее интересных из предлагаемых нами моделей осциллографов с полосой пропускания 500 МГц.

Но помимо моделей, перечисленных выше, существует несколько серий, которые появились давно и уже устарели, однако из-за своей прошлой популярности всё ещё выпускаются. В этих сериях также есть осциллографы с полосой 500 МГц, множеством полезных функций и умеренной ценой, которые могут Вас заинтересовать.

Вот эти модели:
- Tektronix MDO3052 (500 МГц, 2,5 Гвыб/с, 2 аналоговых + 16 цифровых + спектр до 3 ГГц)
- Tektronix MDO3054 (500 МГц, 2,5 Гвыб/с, 4 аналоговых + 16 цифровых + спектр до 3 ГГц)
- Tektronix DPO5054 (500 МГц, 5 Гвыб/с, 4 аналоговых канала)
- Tektronix MSO5054 (500 МГц, 5 Гвыб/с, 4 аналоговых канала + 16 цифровых каналов)
- Tektronix TDS3052C (500 МГц, 5 Гвыб/с, 2 аналоговых канала)
- Tektronix TDS3054C (500 МГц, 5 Гвыб/с, 4 аналоговых канала)



Дополнительная информация по этой теме

Мы специально не перегружали этот обзор техническими деталями устройства осциллографов и подробным описанием их опций. Всё это Вы можете прочитать на страницах отдельных серий осциллографов. Но для тех, кто хочет максимально разобраться в вопросе, рекомендуем ознакомиться с этой информацией:

Выбор цифрового осциллографа - подробное руководство

Технология цифрового люминофора DPO в осциллографах - принцип работы, примеры применения

12 критериев выбора оптимального осциллографа (на русском) (30 стр.; 7 МБ)

Учебник по основным принципам измерений с помощью осциллографов (на русском) (60 стр.; 2 МБ)

Руководство по выбору пробников для осциллографов Tektronix (на английском) (18 стр.; 2 МБ)

Для упрощения процесса выбора цифрового осциллографа, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
