Серия портативных оптических рефлектометров EXFO MaxTester 700D

Краткое описание серии

Серия компактних оптических рефлектометров MaxTester 700D канадской компании EXFO позиционируется как основное решение для проведения любых рефлектометрических измерений. В серии есть модели с динамическим диапазоном от 32 до 42 дБ для любых одномодовых, многомодовых и смешанных оптических сетей. Есть модели для измерений как на пассивном, так и на активном волокне.

Все рефлектометры серии EXFO MaxTester 700D отличаются высокой точностью измерений, стабильностью работы в жёстких условиях и различными профессиональными функциями, позволяющими выполнять работу быстрее и качественнее. Подробные различия моделей серии смотрите в интерактивной таблице. Полное описание всех характеристик можно скачать ниже на этой странице в разделе Документация.

Все модели серии

Серия EXFO MaxTester 700D состоит из двенадцати моделей, которые представлены в этой интерактивной таблице. Чтобы посмотреть все характеристики определённых моделей, добавьте их в сравнение.

Режим оптического рефлектометра (OTDR)

Это основной режим работы рефлектометров серии EXFO MaxTester 700D. В зависимости от конкретной модели, измерения проводятся на тех или иных длинах волн. Например, тестирование одномодовых и многомодовых волокон поддерживается моделью MAX-720D-Q1-QUAD, а тестирование активных волокон моделями MAX-715D-SM8, MAX-720D-SM8, MAX-730D-SM7, MAX-730D-SM8 и MAX-735D-SM8.

У всех моделей серии длительность тестового импульса можно задавать в диапазоне от 3 нс до 20 мкс. Малые импульсы обеспечивают минимальную мёртвую зону и хорошо подходят для измерения коротких волокон, а большие импульсы предназначены для протяжённых оптоволоконных магистралей, где от рефлектометра требуется максимальный динамический диапазон.

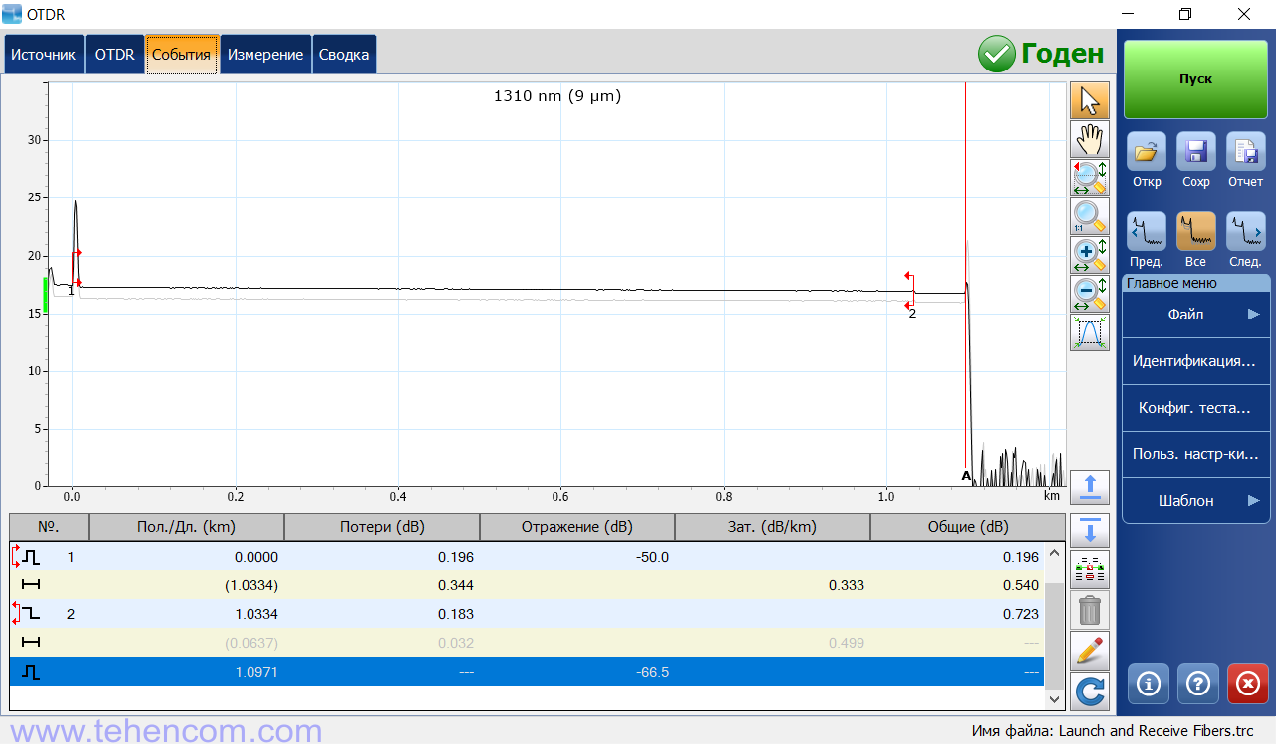

Сразу после измерения, рефлектометры EXFO MaxTester 700D автоматически анализируют собранные данные и формируют таблицу событий. В этой таблице указывается дальность, потери и отражение для каждой найденной в волокне неоднородности: коннекторы, сварки, сплиттеры, макроизгибы и другие типы.

Режим построения схемы соединения (iOLM)

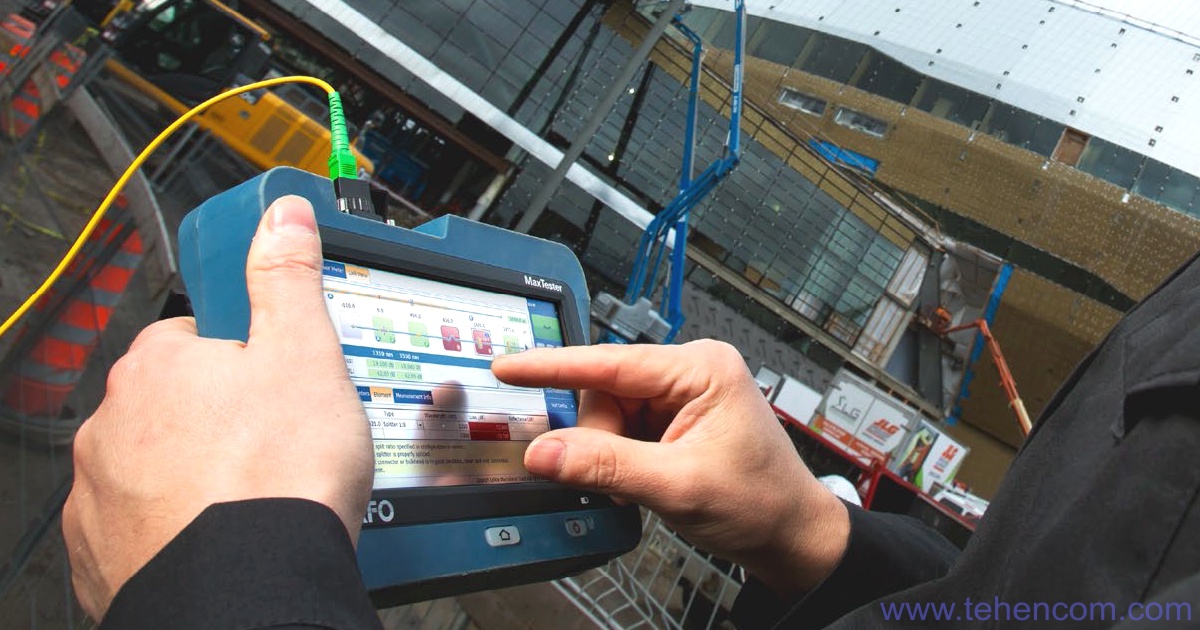

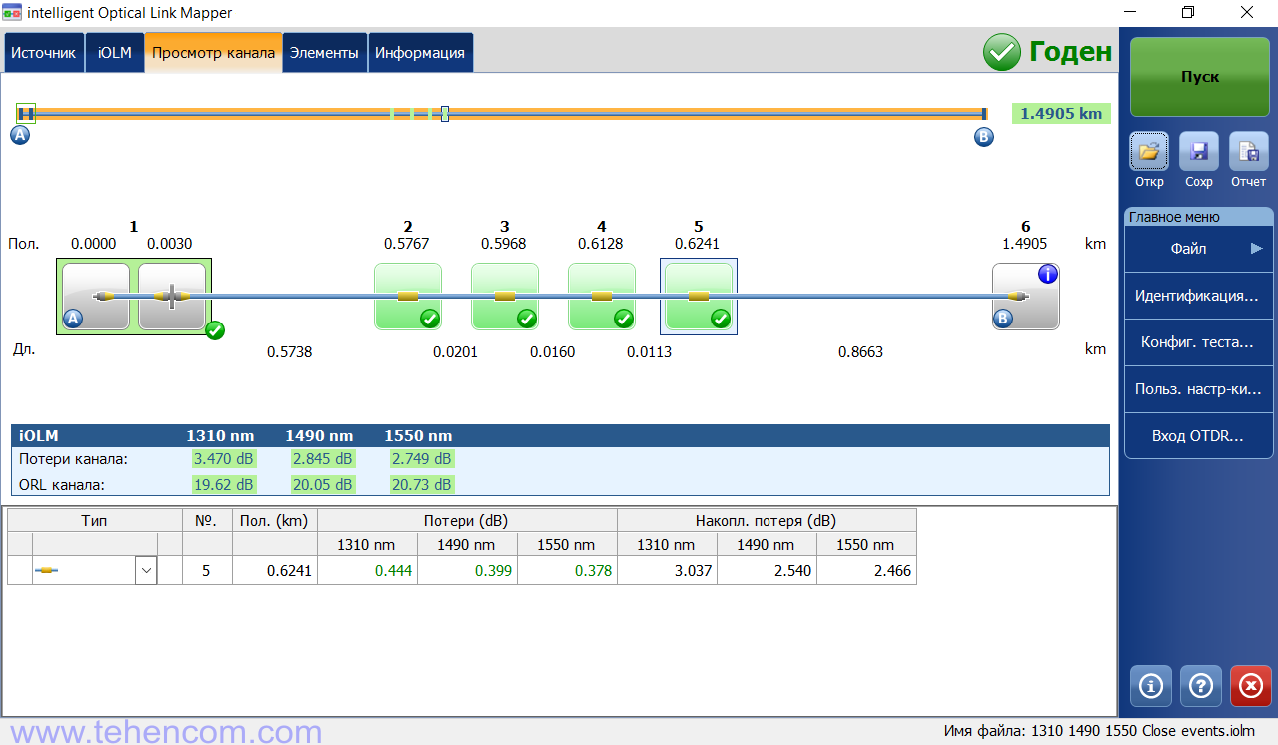

Представление рефлектограммы в виде последовательно соединённых блоков (линейное отображение) – это стандартная возможность рефлектометров серии EXFO MaxTester 700D. Но функция iOLM, которая доступна как дополнительная опция, по своим возможностям превосходит режим линейного отображения. iOLM означает intelligent Optical Link Mapper (построение схемы оптического соединения). При работе в режиме iOLM рефлектометр выполняет несколько измерений, используя разные значения тестового импульса и объединяя все полученные рефлектограммы в одну подробную схему.

Использование разных значений тестового импульса даёт возможность одновременной получить малую мёртвую зону для качественного анализа начала волокна и большой динамический диапазон, который необходим для измерения дальнего конца длинного волокна. При работе в режиме iOLM, кроме результата в виде схемы, в память прибора также сохраняются измеренные рефлектограммы, что удобно для составления дополнительных отчётов. Пример работы опции iOLM показан на этом скриншоте, а детальное описание этого режима доступно ниже на этой странице в разделе Документация.

Проверка оптических коннекторов

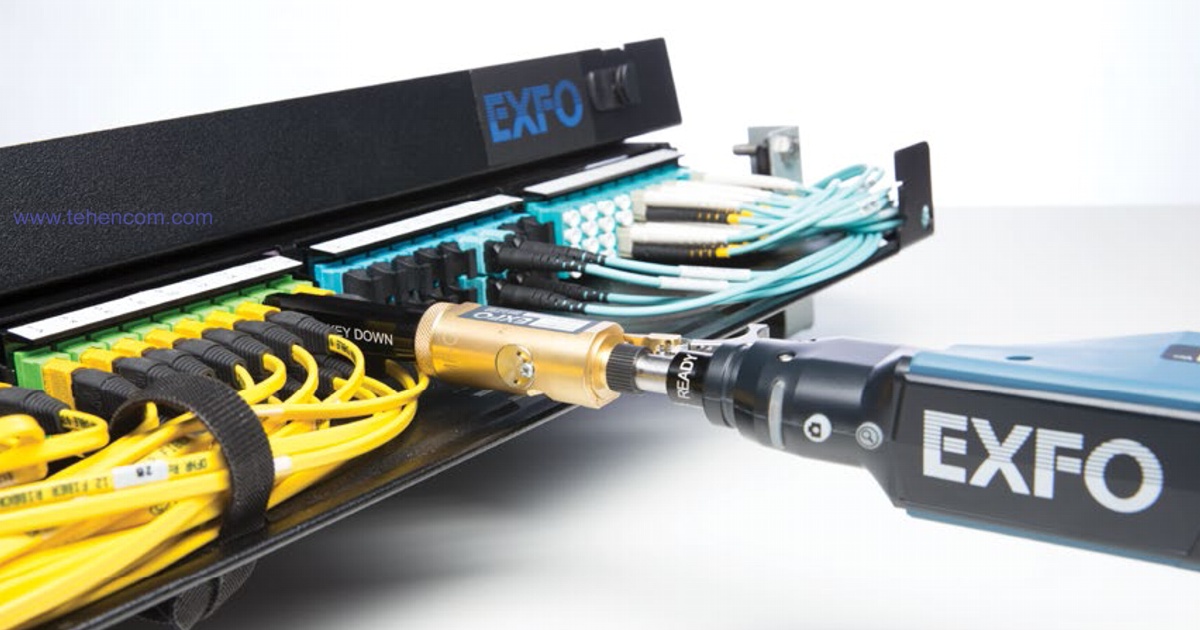

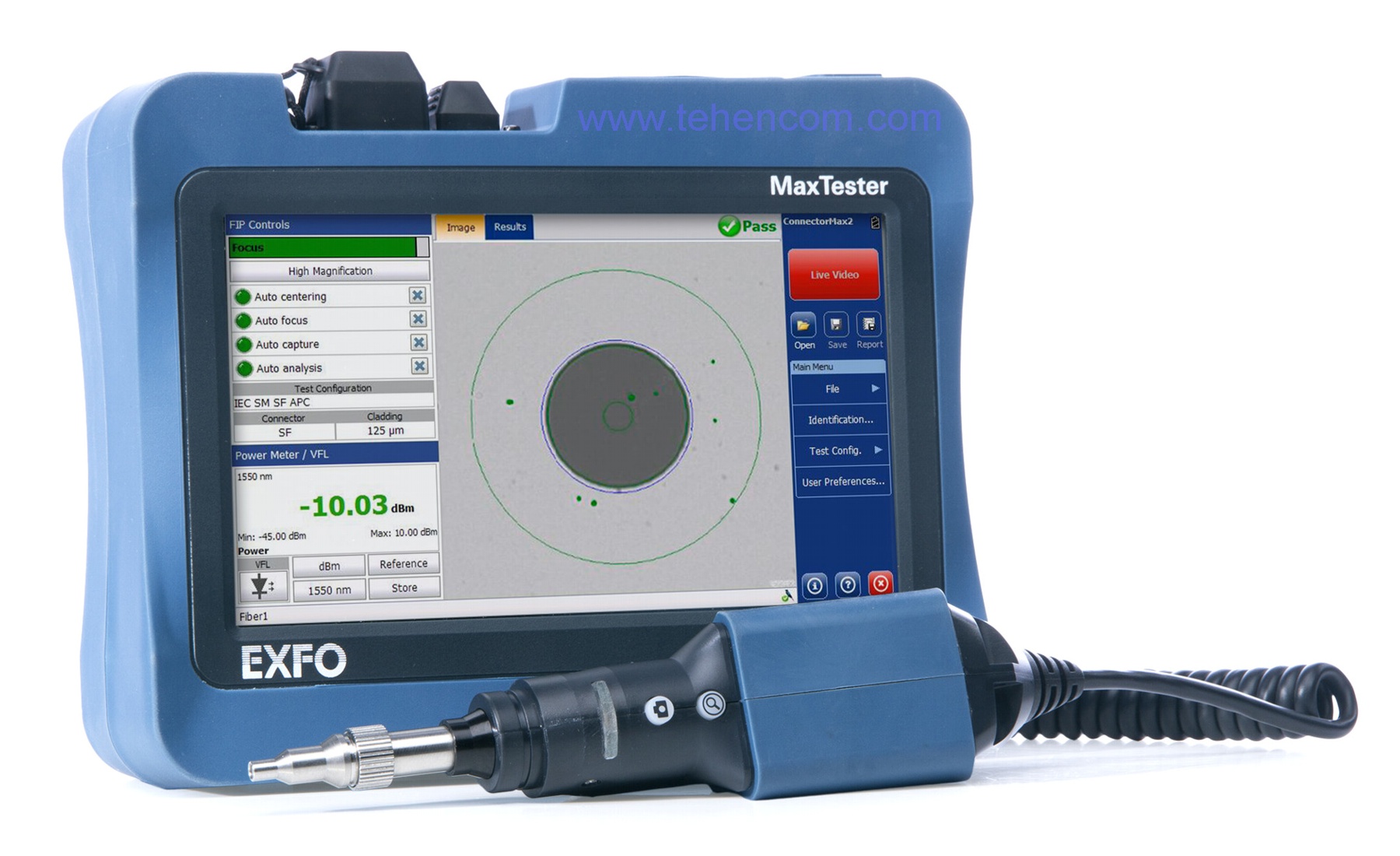

Проверка чистоты и качества коннекторов – это обязательное требование при эксплуатации оптических сетей. Рефлектометры серии EXFO MaxTester 700D имеют возможность прямого подключения оптических видеомикроскопов EXFO FIP-400B, которые могут в автоматическом режиме навести фокус, отцентрировать изображение и проверить коннектор на наличие загрязнений и дефектов. При этом рефлектометр используется как средство отображения, обработки и хранения полученных фотографий.

Конструктивное исполнение

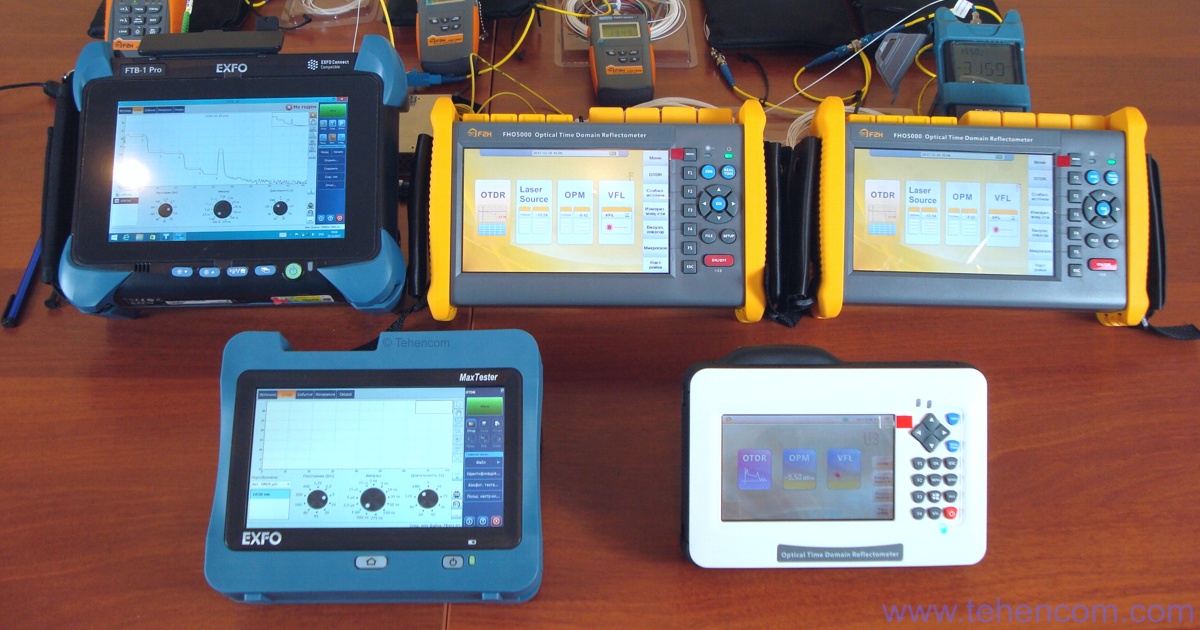

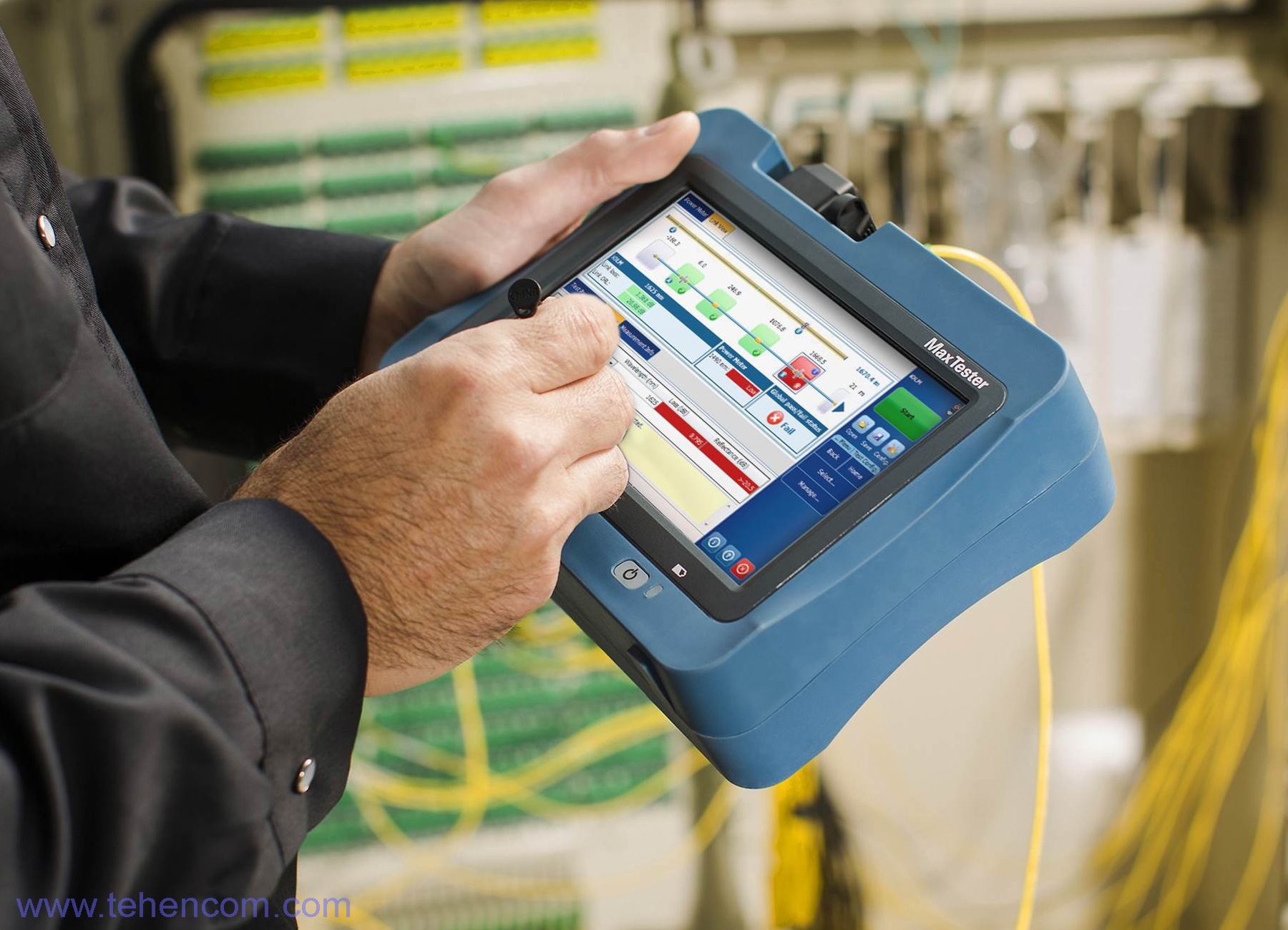

Модели серии EXFO MaxTester 700D выполнены в компактном корпусе массой всего 1,5 кг, оптимизированном для работы как в помещении, так и на улице при температуре от -10°С до +50°С. Управление выполняется с помощью сенсорного экрана, а заряда встроенного аккумулятора хватает на 12 часов автономной работы.

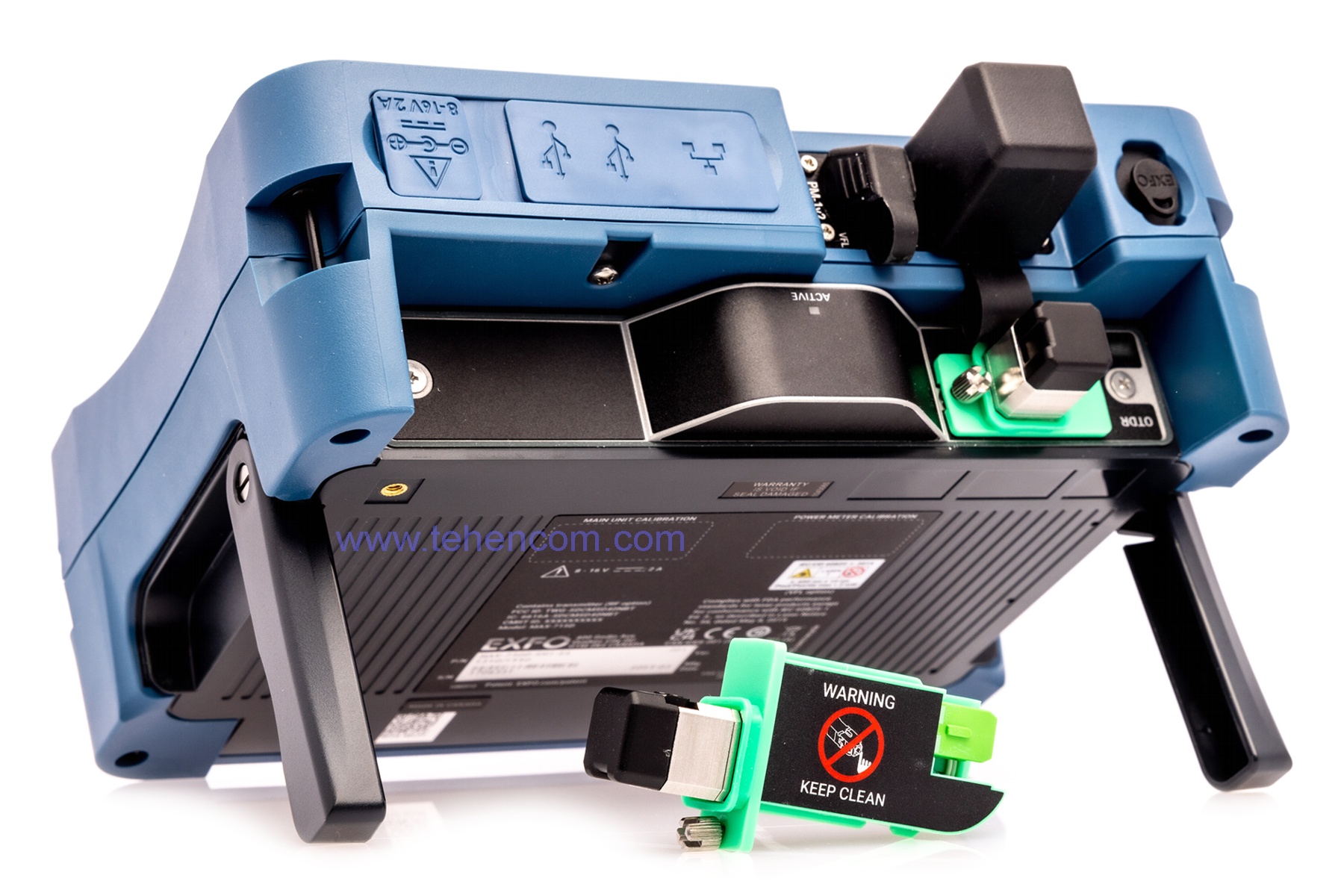

У серии EXFO MaxTester 700D входной коннектор выполнен в виде небольшого сменного модуля. Это позволяет легко заменить его в случае повреждения или сильного износа. При этом не нужно отправлять рефлектометр в сервисный центр. Сменный модуль бывает трёх типов: GP-3207 (одномод, угловая полировка APC), GP-3208 (одномод, прямая полировка UPC) и GP-3246 (многомод, прямая полировка UPC).
