Миниатюрные сенсорные оптические рефлектометры Grandway FHO3000
модели: FHO3000-D26 (26 дБ), FHO3000-D32 (32 дБ), FHO3000-D35 (35 дБ)
FHO3000-SA30F (30 дБ), FHO3000-SA35F (35 дБ), FHO3000-SA38F (38 дБ)

Основные функции рефлектометра по минимальной цене

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

Полезные ссылки

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Миниатюрные сенсорные оптические рефлектометры Grandway FHO3000. Модели: Грандвей FHO3000-D26 (26 дБ), FHO3000-D32 (32 дБ), FHO3000-D35 (35 дБ), FHO3000-SA30F (30 дБ), FHO3000-SA35F (35 дБ) и FHO3000-SA38F (38 дБ).



КРАТКОЕ ОПИСАНИЕ

Приборы FHO3000 - это серия самых недорогих из доступных на рынке оптических рефлектометров компании Grandway (Грандвей). Их функционал включает в себя все базовые функции одномодового оптического рефлектометра, а цена настолько мала, что впишется даже в самый скромный бюджет. В серии три модели предназначены для измерения характеристик пассивных оптических волокон (на длинах волн 1310 и 1550 нм), а три модели для активных волокон (на длине волны 1650 нм).

Модели для пассивных волокон: FHO3000-D26 с динамическим диапазоном 26 дБ подходит для сетей доступа, СКС, местных линий и PON сетей с отдельными сплиттерами до 1х8, модель FHO3000-D32 (на 32 дБ) предназначена для более протяжённых линий, а FHO3000-D35 (на 35 дБ) для любых одномодовых сетей в масштабах города.

Модели для активных волокон: FHO3000-SA30F с динамическим диапазоном 30 дБ позволяет измерять на длине волны 1650 нм работающие оптические линки протяжённостью до 100 км, FHO3000-SA35F (на 35 дБ) позволяет измерять линки до 120 км, а модель FHO3000-SA38F (на 38 дБ) работает с линиями до 130 км.

Основные характеристики и модели:
Одномод: 1310 нм, 1550 нм, 26 дБ (модель FHO3000-D26).
Одномод: 1310 нм, 1550 нм, 32 дБ (модель FHO3000-D32).
Одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO3000-D35).
Одномод: 1650 нм, 30 дБ (модель FHO3000-SA30F).
Одномод: 1650 нм, 35 дБ (модель FHO3000-SA35F).
Одномод: 1650 нм, 38 дБ (модель FHO3000-SA38F).
Дальность работы на реальной линии: до 90 км (для FHO3000-D35), до 130 км (для FHO3000-SA38F).
Мёртвая зона по событиям (EDZ): 1,5 м.
Количество точек рефлектограммы: до 128 000.
Встроенная просветка (опция VFL). Встроенный измеритель мощности (опция PM).
4 ГБ встроенной памяти (до 40 000 рефлектограмм) + подключение флешек.
Широкоформатный сенсорный экран 12,7 см (разрешение 800 x 480).
Рефлектометр русифицирован! Интерфейсы: USB.
Время автономной работы: до 6 часов. Прочный и удобный дизайн корпуса.
Масса: 0,9 кг. Габариты: 195 x 141 x 44 мм. Рабочая температура: от -10°С до +50°С.
Основные функции рефлектометра по минимальной цене

При покупке оптического рефлектометра, может быть проведено обучение (теория + практика) с выдачей именного сертификата. При покупке комплекта оборудования (например рефлектометр + сварочный аппарат для оптоволокна) предоставляется дополнительная скидка. Все подробности можно узнать по телефонам: (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77.

Надо больше возможностей? Смотрите серию Grandway FHO5000.
Хотите профессиональный рефлектометр? Смотрите серии EXFO MaxTester 720C и 730C.
Нужен модульный рефлектометр? Смотрите измерительные платформы EXFO FTB-2 Pro и EXFO FTB-4 Pro.
Хотите рефлектометр японской компании? Смотрите серии Anritsu MT9083A2, B2 и C2.
Хотите посмотреть полный список? Переходите на главную страницу по оптическим рефлектометрам.



ПОДРОБНОЕ ОПИСАНИЕ

Серия оптических рефлектометров Grandway FHO3000 разработана с целью обеспечить главные функции оптического рефлектометра по минимально возможной цене. Три модели серии FHO3000 позволяют проводить классические рефлектометрические измерения на двух длинах волн: 1310 нм и 1550 нм, а ещё три модели, работающие на длине волны 1650 нм, могут тестировать активные волокна.

Все модели серии FHO3000 очень компактны, содержат цветной экран с сенсорным управлением, большую встроенную память на 40 000 рефлектограмм и обеспечивают работу от аккумулятора до 6 часов. Интерфейс приборов русифицирован. За небольшие дополнительные деньги можно добавить к рефлектометру встроенную просветку (опция VFL) и встроенный измеритель мощности (опция PM).

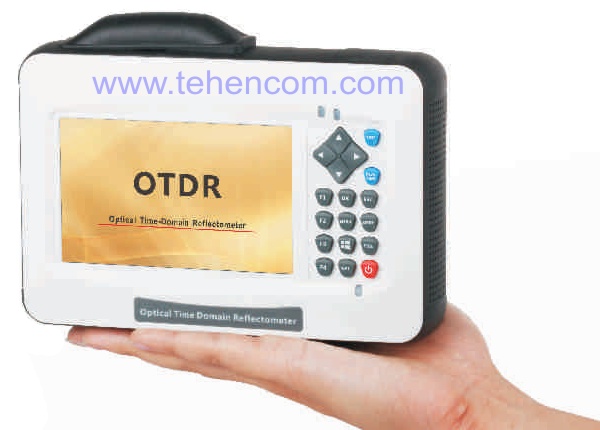

Серия миниатюрных сенсорных оптических рефлектометров Grandway FHO3000

Рефлектометры Grandway FHO3000 очень компактны.

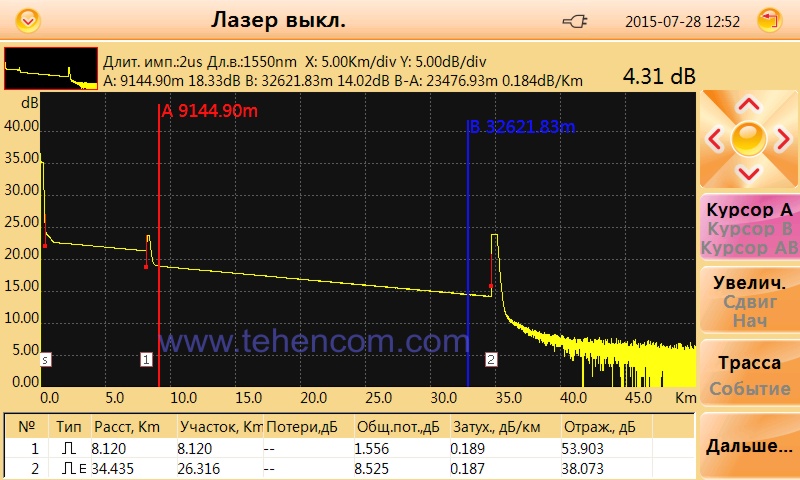

Русифицированный пользовательский интерфейс оптических рефлектометров Grandway FHO3000

В меню рефлектометров Grandway серии FHO3000 можно выбрать язык, на котором будет работать пользовательский интерфейс прибора. Список включает несколько основных языков, в том числе и русский.

Рефлектометры Grandway FHO3000 (модели FHO3000-D26 и FHO3000-D35) полностью русифицированы

Рефлектометры Grandway FHO3000 полностью русифицированы.

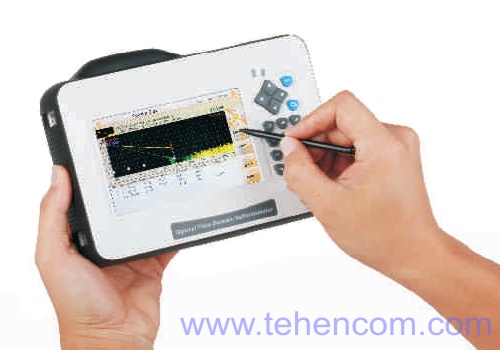

Удобство работы с сенсорными рефлектометрами Grandway FHO3000

Широкоформатный сенсорный экран - это стандартная функция оптических рефлектометров серии Grandway FHO3000. Большой экран и сенсорное управление существенно ускоряют процесс работы, так как позволяют легко менять начальные параметры тестов (дальность, время измерения и ширину импульса), комфортно просматривать результаты измерений (потери и отражение на каждом событии) и быстро задавать имена сохраняемых файлов (включая номера волокон, направление измерения и прочую информацию). Стилус входит в комплектацию рефлектометра и размещается в его корпусе.

Все рефлектометры серии Grandway FHO3000 оснащены сенсорным экраном

Все рефлектометры серии Grandway FHO3000 оснащены сенсорным экраном.



Конструктивное исполнение оптических рефлектометров Grandway FHO3000

Рефлектометры Grandway серии FHO3000 выполнены по принципу: всё самое необходимое в маленьком корпусе и за маленькие деньги. На фотографии ниже показаны коннекторы рефлектометра: два порта USB для подключения флешек, оптический порт рефлектометра для подключения тестируемого волокна, коннектор Micro USB для подключения к компьютеру и разъём питания.

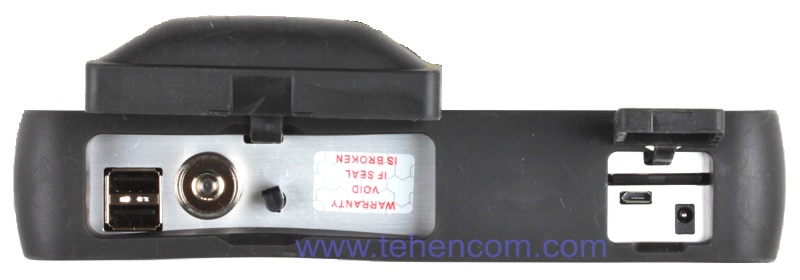

Рефлектометр серии Grandway FHO3000 (вид сверху)

Рефлектометр серии Grandway FHO3000 (вид сверху).

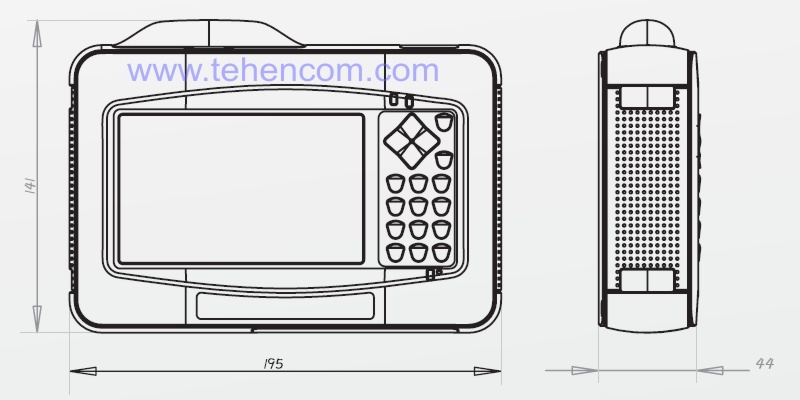

Габаритные размеры оптических рефлектометров Grandway серии FHO3000 минимальны. Большую часть лицевой стороны прибора занимает сенсорный экран. Вызов часто используемых режимов и функций дублируется с помощью кнопок, расположенных справа от экрана. Масса прибора вместе с аккумулятором составляет всего 900 грамм.

Габаритные размеры рефлектометров серии Grandway FHO3000

Габаритные размеры рефлектометров серии Grandway FHO3000.



Опция встроенной просветки VFL и опция встроенного измерителя оптической мощности PM для оптических рефлектометров Grandway FHO3000

Рефлектометры Grandway серии FHO3000 могут быть заказаны с дополнительной опцией визуального дефектоскопа (VFL, просветка, красный свет) и опцией измерителя оптической мощности (PM).

Опция VFL - это мощный (до 12 км) видимый красный лазер (длина волны 650 нм), с помощью которого можно визуально обнаруживать плохие сварки, макроизгибы волокна, перепутанную маркировку волокон и прочие подобные дефекты. Может работать в непрерывном режиме или режиме пульсации.

Опция PM - это измеритель оптической мощности, откалиброванный на длинах волн: 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650 нм. Диапазон измерения мощности составляет: от -60 дБм до +5 дБм.

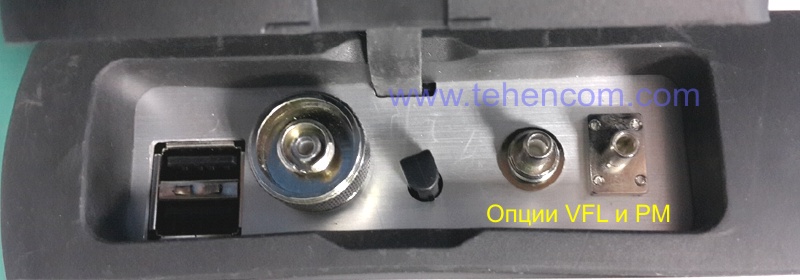

На фотографии ниже показаны два дополнительных коннектора, которые есть в рефлектометрах с установленными опциями VFL и PM.

Два дополнительных коннектора, которые есть у рефлектометров серии Grandway FHO3000 с установленными опциями VFL и PM

Два дополнительных коннектора, которые есть у рефлектометров серии Grandway FHO3000 с установленными опциями VFL и PM.



Видеозапись реальных измерений модели Grandway FHO3000-D26

В этом видеосюжете, длительностью 12 минут, проводятся измерения имитатора PON сети с помощью пяти различных рефлектометров, в том числе показана младшая модель серии FHO3000 на 26 дБ (модификация FHO3000-D26). В видео этот рефлектометр продемонстрирован с 1:15 по 3:15. Очень полезно посмотреть, как ведёт себя FHO3000-D26 в процессе реальной работы: насколько быстро удаляет шум с рефлектограммы, появляются ли на графике артефакты программной обработки и так далее.

В этом видео измерения рефлектометром FHO3000-D26 показаны с 1:15 по 3:15.

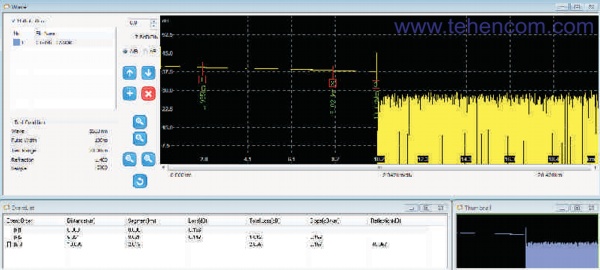

Программное обеспечение для компьютера для обработки результатов измерений оптических рефлектометров Grandway FHO3000

В стандартной поставке рефлектометров Grandway серии FHO3000 есть компакт диск с программой для компьютера и документацией. Программа, которая поставляется на этом диске, позволяет выполнять обработку рефлектограмм на персональном компьютере. Сам рефлектометр сохраняет результаты измерений в стандартном формате *.sor, который является широко распространённым и читается программным обеспечением других производителей рефлектометров. Кроме того, результаты могут быть сохранены в графическом формате *.bmp.

Программное обеспечение для компьютера входит в комплектацию рефлектометров серии Grandway FHO3000

Программное обеспечение для компьютера входит в комплектацию рефлектометров
серии Grandway FHO3000.



Технические характеристики оптических рефлектометров Grandway FHO3000

Технические характеристики оптических рефлектометров Grandway FHO3000 (модели: FHO3000-D26, FHO3000-D32, FHO3000-D35, FHO3000-SA30F, FHO3000-SA35F и FHO3000-SA38F) включая характеристики опций VFL и PM

Основные технические характеристики рефлектометров Grandway FHO3000
включая характеристики опций VFL и PM.



Полный перечень технических характеристик оптических рефлектометров Grandway серии FHO3000 смотрите ниже на этой странице в разделе Документация.



Комплект поставки оптических рефлектометров Grandway серии FHO3000

Наименование Краткое описание
Grandway
FHO3000-D26
Рефлектометр с длинами волн 1310 нм, 1550 нм и динамическим диапазоном 26 дБ.
или
Grandway
FHO3000-D32
Рефлектометр с длинами волн 1310 нм, 1550 нм и динамическим диапазоном 32 дБ.
или
Grandway
FHO3000-D35
Рефлектометр с длинами волн 1310 нм, 1550 нм и динамическим диапазоном 35 дБ.
или
Grandway
FHO3000-SA30F
Рефлектометр со встроенным фильтром для активного волокна, с длиной волны 1650 нм и динамическим диапазоном 30 дБ.
или
Grandway
FHO3000-SA35F
Рефлектометр со встроенным фильтром для активного волокна, с длиной волны 1650 нм и динамическим диапазоном 35 дБ.
или
Grandway
FHO3000-SA38F
Рефлектометр со встроенным фильтром для активного волокна, с длиной волны 1650 нм и динамическим диапазоном 38 дБ.
плюс:
- Блок питания
- Аккумулятор Li-ion (установлен внутри рефлектометра)
- Стилус
- Адаптер FC на порт рефлектометра
- Ремень на руку
- USB кабель
- Руководство пользователя
- Компакт диск с программой и документацией
- Мягкая сумка для переноски рефлектометра
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для оптических рефлектометров Grandway серии FHO3000

- опция VFL - встроенная просветка (VFL, просветка, красный свет), мощность 10 мВт, дальность до 12 км.
- опция PM - оптический измеритель мощности (от -60 дБм до +5 дБм)

Полный перечень опций и аксессуаров для оптических рефлектометров Grandway серии FHO3000 смотрите ниже на этой странице в разделе Документация. Также рекомендуем обратить внимание на эти аксессуары, полезные при работе с оптическими сетями:

- компенсатор мёртвой зоны рефлектометра (одномод, 500 метров, коннекторы на выбор: FC, ST, SC, LC и E2000)
- набор одномодовых патчкордов (4 шт.) и адаптеров (4 шт.) (для подключения к разъёмам FC, ST, SC, LC с полировкой UPC)
- набор одномодовых патчкордов (3 шт.) и адаптеров (3 шт.) (для подключения к разъёмам FC, SC, LC с полировкой APC)



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей оптических рефлектометров Grandway FHO3000, их технических характеристик и режимов работы:

Описание и характеристики рефлектометров Grandway серии FHO3000 (на английском) (8 стр.; 10 МБ)

Руководство пользователя и инструкция по эксплуатации Grandway FHO3000 (на английском) (74 стр.; 4 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение

Выбор рефлектометра с длинами волн 1310 нм и 1550 нм для пассивных оптических сетей PON

Сравнительная таблица основных характеристик оптических рефлектометров

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора оптического рефлектометра, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
