Рефлектометры оптические (OTDR)

Общая информация
Оптические рефлектометры (английское название: OTDR) позволяют проводить автоматические измерения основных параметров оптоволоконных линий связи: определение длины оптической линии и расстояний до точек неоднородностей оптического волокна (сварки, точки коммутации и т.п.), расчёт затухания в линии, величины возвратных потерь и величины отражённого сигнала, визуальное определение повреждений ВОЛС и многое другое.
Компания Техэнком осуществляет поставку большого количества оптических рефлектометров (OTDR) как портативных так и лабораторных. У нас Вы можете купить рефлектометр по хорошей цене со склада в Киеве. Мы выполняем доставку заказов по всей Украине. При необходимости технической консультации или помощи в сравнении характеристик рефлектометров, Вы можете связаться с нашим техническим специалистом: контакты (консультация бесплатная). Также мы проводим обучение по теории и практике рефлектометрических измерений и оказываем услуги по измерению параметров оптических волокон (одномодовых и многомодовых).
А чтобы Вам было легче разобраться в том, как устроен рефлектометр, прочитайте этот материал:
Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение
Выбор рефлектометра для PON (пассивных оптических сетей) с длинами волн 1310/1550 нм
Лучшие модели по соотношению цена / возможности
В таблице ниже представлены популярные серии оптических рефлектометров, которые наиболее интересны с точки зрения стоимости, характеристик и качества исполнения. Все серии предлагаемых рефлектометров (более 50 моделей) представлены здесь.
Модель | Фото | Краткое описание |
Лучшие модели оптических рефлектометров по соотношению цена / возможности | ||
Anritsu MT9085A MT9085B MT9085C |
![]() Код товара: 1000263 |
Серия оптических рефлектометров Anritsu MT9085A/B/C ACCESS Master Одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9085A-053). Одномод: 1310 нм, 1550 нм, 42 дБ (модель MT9085B-053). Одномод: 1310 нм, 1550 нм, 46 дБ (модель MT9085C-053). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9085A-063). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 42 дБ (модель MT9085B-063). Одномод: 1310 нм, 1550 нм, 42 дБ + 1650 нм (для активной линии) (модель MT9085B-055). Одномод: 1310 нм, 1550 нм, 46 дБ + 1625 нм (для пассивн. линии) (модель MT9085C-057). Всего в серии 11 моделей с длинами волн: 850, 1300, 1310, 1490, 1550, 1625 и 1650 нм. Дальность работы на реальной линии: до 125 км (для MT9085C), до 110 км (для MT9085B), до 100 км (для MT9085A). Мёртвая зона по событиям (EDZ): 0,8 м. Количество точек рефлектограммы: до 150 001. Встроенный источник излучения. Встроенный измеритель мощности. Представление волоконной линии в виде схемы. Встроенная просветка VFL (опция 002). Видеомикроскоп для коннекторов (опция G0306B). 1 ГБ встроенной памяти (до 50 000 рефлектограмм). Рефлектометр русифицирован. Широкоформатный сенсорный экран 20,3 см (разрешение 800 x 480). Интерфейсы: USB. Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса. Масса: 2,6 кг. Габариты: 284 x 200 x 77 мм. Рабочая температура: от -10°С до +50°С. Серия профессиональных рефлектометров с широкими возможностями |
EXFO MaxTester 720C, 730C |
![]() Код товара: 1000264 |
Компактные сенсорные рефлектометры EXFO MaxTester 720C и 730C Многомод: 850 нм, 1300 нм, 29 дБ (модель MAX-720C-Q1). Одномод: 1310 нм, 1550 нм, 36 дБ (модель MAX-720C-SM1). Одномод: 1310 нм, 1550 нм, 39 дБ (модель MAX-730C-SM1). Одномод: 1310 нм, 1550 нм, 1625 нм, 39 дБ (модель MAX-730C-SM3). Одномод: 1625 нм, 39 дБ (для активной линии) (модель MAX-730C-SM6). Одномод: 1650 нм, 39 дБ (для активной линии) (модель MAX-730C-SM7). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 36 дБ (MAX-720C-Q1-QUAD). Одномод: 1310 нм, 1550 нм, 36 дБ + 1625 нм (для активн. линии) (модель MAX-720C-SM2). Одномод: 1310 нм, 1550 нм, 39 дБ + 1625 нм (для активн. линии) (модель MAX-730C-SM2). Одномод: 1310 нм, 1550 нм, 39 дБ + 1650 нм (для активн. линии) (модель MAX-730C-SM8). Дальность работы на реальной линии: до 105 км (для моделей 39 дБ), до 95 км (для 36 дБ), до 8 км (для многомода). Мёртвая зона по событиям (EDZ): 0,5 м. Измерение пассивных оптических сетей PON со сплиттерами до 1x128 (модели MAX-730C). Количество точек рефлектограммы: до 256 000. Встроенный источник излучения. Встроенная просветка VFL и встроенный измеритель мощности (опция VPM2X). Расширенный анализ и представление волоконной линии в виде схемы (опция iOLM). Рефлектометр русифицирован. Бесплатное программное обеспечение для ПК. 2 ГБ встроенной памяти (до 20 000 рефлектограмм) + подключение флешек. Возможность подключения видеомикроскопов серии EXFO FIP-400B. Сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480). Интерфейсы: USB, Ethernet, Wi-Fi (опция RF), Bluetooth (опция RF). Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса. Масса: 1,5 кг. Габариты: 166 x 200 x 68 мм. Рабочая температура: от -10°С до +50°С. Компактные и функциональные рефлектометры для любых оптических сетей |
Grandway FHO3000 |
![]() Код товара: 1000265 |
Серия миниатюрных оптических рефлектометров Grandway FHO3000 Одномод: 1310 нм, 1550 нм, 26 дБ (модель FHO3000-D26). Одномод: 1310 нм, 1550 нм, 32 дБ (модель FHO3000-D32). Одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO3000-D35). Одномод: 1650 нм, 30 дБ (модель FHO3000-SA30F). Одномод: 1650 нм, 35 дБ (модель FHO3000-SA35F). Одномод: 1650 нм, 38 дБ (модель FHO3000-SA38F). Дальность работы на реальной линии: до 90 км (для FHO3000-D35), до 130 км (для FHO3000-SA38F). Мёртвая зона по событиям (EDZ): 1,5 м. Количество точек рефлектограммы: до 128 000. Встроенная просветка (опция VFL). Встроенный измеритель мощности (опция PM). 4 ГБ встроенной памяти (до 40 000 рефлектограмм) + подключение флешек. Широкоформатный сенсорный экран 12,7 см (разрешение 800 x 480). Рефлектометр русифицирован! Интерфейсы: USB. Время автономной работы: до 6 часов. Прочный и удобный дизайн корпуса. Масса: 0,9 кг. Габариты: 195 x 141 x 44 мм. Рабочая температура: от -10°С до +50°С. Основные функции рефлектометра по минимальной цене |
Сравнительная таблица
На этой странице есть много информации о разных сериях современных рефлектометров. Для каждой серии приводится краткое описание и фотография. В таблице, которая расположена ниже, представлены те же рефлектометры, но уже не по сериям, а по моделям. При этом, для каждой модели указаны основные технические характеристики (динамический диапазон, рабочие длины волн, мёртвая зона и др.).
Все модели оптических рефлектометров отсортированы в таблице по мере увеличения динамического диапазона. Если динамический диапазон одинаковый, то первыми располагаются более дешёвые модели.
Модель | Динамический диапазон1 | 1310 нм 1550 нм |
850 нм 1300 нм |
Мёртвая зона2 | Дальность работы3 | Масса | Рабочая температура |
Grandway FHO5000-M21 | 21 дБ | - | есть | 1,5 м | 5 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO3000-D26 | 26 дБ | есть | - | 1,5 м | 60 км | 0,9 кг | -10°С ... +50°С |
Grandway FHO5000-D26 | 26 дБ | есть | - | 1,5 м | 60 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO3000-SA30F | 30 дБ | - | - | 1 м | 100 км | 0,9 кг | -10°С ... +50°С |
Grandway FHO3000-D32 | 32 дБ | есть | - | 1,5 м | 80 км | 0,9 кг | -10°С ... +50°С |
Grandway FHO5000-D32 | 32 дБ | есть | - | 1,5 м | 80 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO3000-D35 | 35 дБ | есть | - | 1,5 м | 90 км | 0,9 кг | -10°С ... +50°С |
Grandway FHO3000-SA35F | 35 дБ | - | - | 1 м | 120 км | 0,9 кг | -10°С ... +50°С |
Grandway FHO5000-D35 | 35 дБ | есть | - | 1,5 м | 90 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO5000-MD21 | 35 дБ | есть | есть | 1,5 м | 90 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-720C-SM1 | 36 дБ | есть | - | 0,7 м | 95 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-720C-SM1 | 36 дБ | есть | - | 0,7 м | 95 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-720C-SM2 | 36 дБ | есть | - | 0,7 м | 95 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-720C-SM2 | 36 дБ | есть | - | 0,7 м | 95 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-720C-Q1 | 36 дБ | опция | есть | 0,7 м | 95 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-720C-Q1 | 36 дБ | опция | есть | 0,7 м | 95 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-720C-Q1-QUAD | 36 дБ | есть | есть | 0,7 м | 95 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-720C-Q1-QUAD | 36 дБ | есть | есть | 0,7 м | 95 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-740C-CW10 | 37 дБ | для CWDM | - | 1,1 м | 98 км | 0,4 кг | 0°С ... +50°С |
EXFO FTBx-740C-CW18 | 37 дБ | для CWDM | - | 1,1 м | 98 км | 0,4 кг | 0°С ... +50°С |
Anritsu MT9085A-057 | 37 дБ | есть | - | 0,8 м | 95 км | 2,6 кг | -10°С ... +50°С |
Grandway FHO3000-SA38F | 38 дБ | - | - | 1 м | 130 км | 0,9 кг | -10°С ... +50°С |
Anritsu MT9085A-053 | 39 дБ | есть | - | 0,8 м | 100 км | 2,6 кг | -10°С ... +50°С |
Anritsu MT9085A-063 | 39 дБ | есть | есть | 0,8 м | 100 км | 2,6 кг | -10°С ... +50°С |
EXFO FTBx-730C-SM1 | 39 дБ | есть | - | 0,5 м | 105 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-730C-SM1 | 39 дБ | есть | - | 0,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-730C-SM2 | 39 дБ | есть | - | 0,5 м | 105 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-730C-SM2 | 39 дБ | есть | - | 0,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-730C-SM6 | 39 дБ | - | - | 0,5 м | 135 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-730C-SM6 | 39 дБ | - | - | 0,5 м | 135 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-730C-SM7 | 39 дБ | - | - | 0,5 м | 135 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-730C-SM7 | 39 дБ | - | - | 0,5 м | 135 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-730C-SM3 | 39 дБ | есть | - | 0,5 м | 105 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-730C-SM3 | 39 дБ | есть | - | 0,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-730C-SM8 | 39 дБ | есть | - | 0,5 м | 105 км | 0,4 кг | 0°С ... +50°С |
EXFO MAX-730C-SM8 | 39 дБ | есть | - | 0,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO5000-D40 | 40 дБ | есть | - | 1,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO5000-T40F | 40 дБ | есть | - | 1,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO5000-MD22 | 40 дБ | есть | есть | 1,5 м | 105 км | 1,5 кг | -10°С ... +50°С |
Anritsu MT9085B-057 | 40 дБ | есть | - | 0,8 м | 105 км | 2,6 кг | -10°С ... +50°С |
EXFO FTBx-740C-DWC | 40 дБ | для DWDM | - | 0,7 м | 130 км | 0,4 кг | 0°С ... +50°С |
EXFO FTBx-735C-SM7R | 41 дБ | - | - | 0,6 м | 140 км | 0,4 кг | 0°С ... +50°С |
Anritsu MT9085B-053 | 42 дБ | есть | - | 0,8 м | 110 км | 2,6 кг | -10°С ... +50°С |
Anritsu MT9085B-056 | 42 дБ | есть | - | 0,8 м | 110 км | 2,6 кг | -10°С ... +50°С |
Anritsu MT9085B-058 | 42 дБ | есть | - | 0,8 м | 110 км | 2,6 кг | -10°С ... +50°С |
Anritsu MT9085B-063 | 42 дБ | есть | есть | 0,8 м | 110 км | 2,6 кг | -10°С ... +50°С |
Anritsu MT9085B-055 | 42 дБ | есть | - | 0,8 м | 110 км | 2,6 кг | -10°С ... +50°С |
EXFO FTBx-735C-SM1 | 42 дБ | есть | - | 0,5 м | 110 км | 0,4 кг | 0°С ... +50°С |
EXFO FTBx-735C-SM4 | 42 дБ | есть | - | 0,5 м | 110 км | 0,4 кг | 0°С ... +50°С |
EXFO FTBx-735C-SM3 | 42 дБ | есть | - | 0,5 м | 110 км | 0,4 кг | 0°С ... +50°С |
EXFO FTBx-735C-SM2 | 42 дБ | есть | - | 0,5 м | 110 км | 0,4 кг | 0°С ... +50°С |
Grandway FHO5000-D43 | 43 дБ | есть | - | 1,5 м | 115 км | 1,5 кг | -10°С ... +50°С |
Grandway FHO5000-T43F | 43 дБ | есть | - | 1,5 м | 115 км | 1,5 кг | -10°С ... +50°С |
EXFO FTBx-750C-SM3 | 45 дБ | есть | - | 0,5 м | 122 км | 0,4 кг | 0°С ... +50°С |
Anritsu MT9085C-053 | 46 дБ | есть | - | 0,8 м | 125 км | 2,6 кг | -10°С ... +50°С |
Anritsu MT9085C-057 | 46 дБ | есть | - | 0,8 м | 125 км | 2,6 кг | -10°С ... +50°С |
EXFO FTBx-750C-SM1 | 46 дБ | есть | - | 0,5 м | 125 км | 0,4 кг | 0°С ... +50°С |
Примечания:
1 Динамический диапазон – указано лучшее значение, которое может обеспечить рефлектометр при максимальной длительности зондирующих импульсов. Чем больше динамический диапазон, тем лучше. Подробнее про зондирующие импульсы смотрите здесь.
2 Мёртвая зона по событиям (EDZ) – указано лучшее значение, которое может обеспечить рефлектометр при минимальной длительности зондирующих импульсов. Мёртвая зона определяет способность рефлектометра различать близко расположенные события. Чем меньше мёртвая зона, тем лучше.
3 Дальность работы на реальной линии – указана гарантированная длина оптоволоконной линии, которую можно будет измерять при максимальной длительности зондирующих импульсов. При этом предусмотрен запас динамического диапазона, чтобы конец рефлектограммы был на 5 дБ выше уровня шума. Обратите внимание, что для PON сетей дальность значительно меньше и зависит не только от динамического диапазона рефлектометра, но и от других параметров.
Все серии оптических рефлектометров
В таблице ниже представлен широкий перечень новых оптических рефлектометров для решения любых современных задач. Если Вам необходима подробная информация по ценам или техническая консультация по выбору оптимального рефлектометра для Вашей задачи, просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
Модель | Фото | Краткое описание |
Системы мониторинга оптических волокон фирмы EXFO | ||
EXFO Nova Fiber RTU-2 |
![]() Код товара: 1000266 |
Система мониторинга активных оптических волокон EXFO Nova Fiber RTU-2 Измерительная платформа RTU-2 (процессор 4 ядра, ОЗУ 8 ГБ, SSD 128 ГБ, Windows 10). Платформа RTU-2 содержит два сменных модуля (рефлектометр и переключатель). Модуль рефлектометра FTBx-735C-SM7R (1650 нм для активной линии, 41 дБ). Модуль основного оптического переключателя FTBx-9160 (1 вход, 4 выхода). Дополнительные переключатели RTUe-9120 (1 вход, 32, 64, 128 или 256 выходов). WDM устройства объединения сигнала рефлектометра с трафиком TAMK (24 порта). Управление системой по зашифрованному протоколу с любого удалённого компьютера. Непрерывный мониторинг до 1 024 активных оптических волокон |
Оптические рефлектометры фирмы EXFO | ||
EXFO MaxTester 715B |
![]() Код товара: 1000267 |
Компактный сенсорный рефлектометр EXFO MaxTester 715B Одномод: 1310 нм, 1550 нм, 30 дБ (модель MAX-715B-M1). Одномод: 1310 нм, 1550 нм, 30 дБ + 1625 нм (для активной линии) (модель MAX-715B-M2). Одномод: 1310 нм, 1550 нм, 1625 нм, 30 дБ (модель MAX-715B-M3). Мёртвая зона по событиям (EDZ): 1 м. Дальность работы на реальной линии: до 75 км. Количество точек рефлектограммы: до 256000. Стабильный источник излучения (опция SRC). Представление волоконной линии в виде схемы (опция iOLM). Встроенный измеритель мощности GeX (опция PM2X) или измеритель мощности с просветкой VFL (опция VPM2X). Возможность подключения видеомикроскопа (опции FP410B и FP420B). Бесплатное русифицированное программное обеспечение для ПК в комплекте. 2 ГБ встроенной памяти (до 20 000 рефлектограмм) + подключение флешек. Сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480). Интерфейсы: USB, Ethernet, Wi-Fi (опция RF), Bluetooth (опция RF). Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса. Масса: 1,3 кг. Габариты: 200 x 155 x 68 мм. Рабочая температура: от -10°С до +50°С. Мощный функционал и невысокая цена для тестирования сетей доступа |
EXFO MaxTester 720C, 730C |
![]() Код товара: 1000264 |
Компактные сенсорные рефлектометры EXFO MaxTester 720C и 730C Многомод: 850 нм, 1300 нм, 29 дБ (модель MAX-720C-Q1). Одномод: 1310 нм, 1550 нм, 36 дБ (модель MAX-720C-SM1). Одномод: 1310 нм, 1550 нм, 39 дБ (модель MAX-730C-SM1). Одномод: 1310 нм, 1550 нм, 1625 нм, 39 дБ (модель MAX-730C-SM3). Одномод: 1625 нм, 39 дБ (для активной линии) (модель MAX-730C-SM6). Одномод: 1650 нм, 39 дБ (для активной линии) (модель MAX-730C-SM7). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 36 дБ (MAX-720C-Q1-QUAD). Одномод: 1310 нм, 1550 нм, 36 дБ + 1625 нм (для активн. линии) (модель MAX-720C-SM2). Одномод: 1310 нм, 1550 нм, 39 дБ + 1625 нм (для активн. линии) (модель MAX-730C-SM2). Одномод: 1310 нм, 1550 нм, 39 дБ + 1650 нм (для активн. линии) (модель MAX-730C-SM8). Дальность работы на реальной линии: до 105 км (для моделей 39 дБ), до 95 км (для 36 дБ), до 8 км (для многомода). Мёртвая зона по событиям (EDZ): 0,5 м. Измерение пассивных оптических сетей PON со сплиттерами до 1x128 (модели MAX-730C). Количество точек рефлектограммы: до 256 000. Встроенный источник излучения. Встроенная просветка VFL и встроенный измеритель мощности (опция VPM2X). Расширенный анализ и представление волоконной линии в виде схемы (опция iOLM). Рефлектометр русифицирован. Бесплатное программное обеспечение для ПК. 2 ГБ встроенной памяти (до 20 000 рефлектограмм) + подключение флешек. Возможность подключения видеомикроскопов серии EXFO FIP-400B. Сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480). Интерфейсы: USB, Ethernet, Wi-Fi (опция RF), Bluetooth (опция RF). Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса. Масса: 1,5 кг. Габариты: 166 x 200 x 68 мм. Рабочая температура: от -10°С до +50°С. Компактные и функциональные рефлектометры для любых оптических сетей |
Измерительные платформы и модули оптических рефлектометров фирмы EXFO | ||
EXFO FTB-1v2 Pro |
![]() Код товара: 1000268 |
Компактная модульная измерительная платформа EXFO FTB-1v2 Pro Измерение параметров оптоволоконных линий (магистральных, городских, сетей доступа, СКС и др.), а также тестирование протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.). Операционная система: Windows 10. Процессор: 4 ядра. Сенсорный экран 20,3 см (разрешение 1280 x 800) с поддержкой мультитач. Встроенный измеритель оптической мощности и просветка VFL (опция VPM2X). Интерфейсы: USB 3.0 и 1G Ethernet (стандартно), Wi-Fi и Bluetooth (опция RF). Флеш память: 128 ГБ. Аккумулятор: Li-ion. Рабочая температура: от 0°С до +50°С. Масса: от 2 до 3,2 кг (зависит от модификации). Габариты: 210 x 254 x 66, (96) или (122) мм. Установка одного или двух модулей (возможности платформы зависят от типа модулей): - рефлектометр (46 дБ, одномод) для магистралей (модуль FTBx-750C) - рефлектометр (40 дБ, одномод) с изменяемой длиной волны (модуль FTBx-740C) - рефлектометр (42 дБ, одномод) для городских сетей (модуль FTBx-735C) - рефлектометр (39 дБ, одномод) для PON, FTTx / MDU (модуль FTBx-730C) - рефлектометр (36 дБ, одномод + многомод) для сетей доступа (модуль FTBx-720C) - измеритель потерь, отражения и сертификации волокон (модули FTBx-940 и FTBx-945) - анализатор оптического спектра (модуль FTBx-5235) - анализаторы Ethernet, OTN, SDH и CPRI до 11,318 Гбит/с (модули FTBx-8880 и FTBx-8870) - анализаторы Ethernet, OTN, SDH до 111,81 Гбит/с (модули FTBx-88200NGE и FTBx-88260) - видеомикроскоп для оптических коннекторов (серия FIP-400B) Мощный и компактный анализатор протоколов и оптоволоконных линий |
EXFO FTB-2 Pro |
![]() Код товара: 1000269 |
Модульная измерительная платформа EXFO FTB-2 Pro Измерение параметров оптоволоконных линий (анализ спектра, дисперсия, рефлектометрия, потери, ORL и др.), а также тестирование протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.). Операционная система: Windows 10. Процессор: 4 ядра. ОЗУ: 4 ГБ. Сенсорный экран 25,6 см (разрешение 1280 x 800). Встроенный измеритель оптической мощности и просветка VFL (опция VPM2X). Интерфейсы: USB 3.0, 1G Ethernet и Display port (стандартно), Wi-Fi и Bluetooth (опция RF). Внутренняя флеш память: 64 ГБ (стандартно), 128 ГБ (опция). Тип аккумулятора: Li-ion. Масса: 3,0 кг. Габариты: 199 x 333 x 119 мм. Рабочая температура: от 0°С до +50°С. Два слота для установки модулей (возможности платформы зависят от типа модулей): - рефлектометр (46 дБ, одномод) для магистралей (модуль FTBx-750C) - рефлектометр (40 дБ, одномод) с изменяемой длиной волны (модуль FTBx-740C) - рефлектометр (42 дБ, одномод) для городских сетей (модуль FTBx-735C) - рефлектометр (39 дБ, одномод) для PON, FTTx / MDU (модуль FTBx-730C) - рефлектометр (36 дБ, одномод + многомод) для сетей доступа (модуль FTBx-720C) - топовый анализатор оптического спектра (модули FTBx-5245 и FTBx-5255) - базовый анализатор оптического спектра (модули FTBx-5235) - анализатор хроматической и ПМД дисперсии (модуль FTB-5700) - измеритель потерь, отражения и сертификации волокон (модули FTBx-940 и FTBx-945) - анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 111,81 Гбит/с (модуль FTBx-88200NGE) - анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTBx-8880) - анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTBx-8870) - видеомикроскоп для оптических коннекторов (серия FIP-400B) Расширенный анализ оптоволоконных линий и протоколов передачи данных |
EXFO FTB-4 Pro |
![]() Код товара: 1000270 |
Модульная измерительная платформа EXFO FTB-4 Pro Измерение параметров оптоволоконных линий (анализ спектра, дисперсия, рефлектометрия, потери, ORL и др.), а также тестирование протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.). Операционная система: Windows 10. Процессор: 4 ядра. ОЗУ: 4 ГБ. Сенсорный экран 25,6 см (разрешение 1280 x 800). Встроенный измеритель оптической мощности и просветка VFL (опция VPM2X). Интерфейсы: USB 3.0, 1G Ethernet и Display port (стандартно), Wi-Fi и Bluetooth (опция RF). Внутренняя флеш память: 128 ГБ (стандартно). Тип аккумулятора: Li-ion. Масса: 4,6 кг. Габариты: 199 x 333 x 170 мм. Рабочая температура: от 0°С до +40°С. Четыре слота для установки модулей (возможности платформы зависят от типа модулей): - рефлектометр (46 дБ, одномод) для магистралей (модуль FTBx-750C) - рефлектометр (40 дБ, одномод) с изменяемой длиной волны (модуль FTBx-740C) - рефлектометр (42 дБ, одномод) для городских сетей (модуль FTBx-735C) - рефлектометр (39 дБ, одномод) для PON, FTTx / MDU (модуль FTBx-730C) - рефлектометр (36 дБ, одномод + многомод) для сетей доступа (модуль FTBx-720C) - топовый анализатор оптического спектра (модули FTBx-5245 и FTBx-5255) - базовый анализатор оптического спектра (модули FTBx-5235) - анализатор хроматической и ПМД дисперсии (модуль FTB-5700) - измеритель потерь, отражения и сертификации волокон (модули FTBx-940 и FTBx-945) - анализаторы Ethernet, OTN, SDH до 111,81 Гбит/с (модули FTBx-88200NGE и FTBx-88260) - анализаторы Ethernet, OTN, SDH и CPRI до 11,318 Гбит/с (модули FTBx-8880 и FTBx-8870) - видеомикроскоп для оптических коннекторов (серия FIP-400B) Максимальный анализ оптоволоконных линий и протоколов передачи данных |
EXFO FTB-7600E |
![]() Код товара: 1000271 |

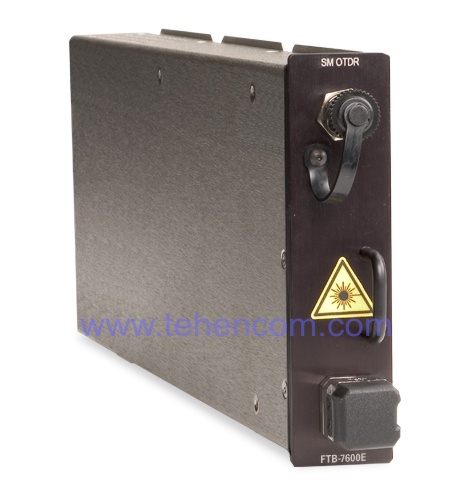

Модуль оптического рефлектометра для ультра-магистралей EXFO FTB-7600E Одномод: 1310 нм, 1550 нм, 50 дБ (модель FTB-7600E-0023B). Одномод: 1550 нм, 1625 нм, 50 дБ (модель FTB-7600E-0034B). Мертвая зона по событиям: до 1 м. Мертвая зона по затуханию: до 5 м. Количество точек рефлектограммы: до 256 000. Для тестирования ультра-протяжённых магистралей. В модуль интегрирован визуальный дефектоскоп (VFL). Размер: 1 слот. Совместим с платформами EXFO: FTB-200, FTB-500, FTB-2 Pro и FTB-4 Pro. |
EXFO FTB-7400E |
![]() Код товара: 1000272 |
Модуль оптического рефлектометра для магистралей и CWDM EXFO FTB-7400E Одномод: 1310 нм, 1550 нм, 42 дБ (модель FTB-7400E-0023B). Одномод: 1310 нм, 1550 нм, 1625 нм, 42 дБ (модель FTB-7400E-0234B). Одномод: 1310 нм, 1383 нм, 1550 нм, 1625 нм, 42 дБ (модель FTB-7400E-2347B). Мертвая зона по событиям: до 0,8 м. Мертвая зона по затуханию: до 3 м. Количество точек рефлектограммы: до 256 000. Для тестирования магистралей и CWDM. Длина волны 1383 нм позволяет измерять потери в оптоволокне, вызванные "пиком воды". В модуль может быть интегрирован визуальный дефектоскоп (VFL). Размер: 1 слот. Совместим с платформами EXFO: FTB-200, FTB-500, FTB-2 Pro и FTB-4 Pro. |
Оптические рефлектометры фирмы Anritsu | ||
Anritsu MT9085A MT9085B MT9085C |
![]() Код товара: 1000263 |
Серия оптических рефлектометров Anritsu MT9085A/B/C ACCESS Master Одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9085A-053). Одномод: 1310 нм, 1550 нм, 42 дБ (модель MT9085B-053). Одномод: 1310 нм, 1550 нм, 46 дБ (модель MT9085C-053). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9085A-063). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 42 дБ (модель MT9085B-063). Одномод: 1310 нм, 1550 нм, 42 дБ + 1650 нм (для активной линии) (модель MT9085B-055). Одномод: 1310 нм, 1550 нм, 46 дБ + 1625 нм (для пассивн. линии) (модель MT9085C-057). Всего в серии 11 моделей с длинами волн: 850, 1300, 1310, 1490, 1550, 1625 и 1650 нм. Дальность работы на реальной линии: до 125 км (для MT9085C), до 110 км (для MT9085B), до 100 км (для MT9085A). Мёртвая зона по событиям (EDZ): 0,8 м. Количество точек рефлектограммы: до 150 001. Встроенный источник излучения. Встроенный измеритель мощности. Представление волоконной линии в виде схемы. Встроенная просветка VFL (опция 002). Видеомикроскоп для коннекторов (опция G0306B). 1 ГБ встроенной памяти (до 50 000 рефлектограмм). Рефлектометр русифицирован. Широкоформатный сенсорный экран 20,3 см (разрешение 800 x 480). Интерфейсы: USB. Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса. Масса: 2,6 кг. Габариты: 284 x 200 x 77 мм. Рабочая температура: от -10°С до +50°С. Серия профессиональных рефлектометров с широкими возможностями |
Оптические рефлектометры фирмы Grandway | ||
Grandway FHO3000 |
![]() Код товара: 1000265 |
Серия миниатюрных оптических рефлектометров Grandway FHO3000 Одномод: 1310 нм, 1550 нм, 26 дБ (модель FHO3000-D26). Одномод: 1310 нм, 1550 нм, 32 дБ (модель FHO3000-D32). Одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO3000-D35). Одномод: 1650 нм, 30 дБ (модель FHO3000-SA30F). Одномод: 1650 нм, 35 дБ (модель FHO3000-SA35F). Одномод: 1650 нм, 38 дБ (модель FHO3000-SA38F). Дальность работы на реальной линии: до 90 км (для FHO3000-D35), до 130 км (для FHO3000-SA38F). Мёртвая зона по событиям (EDZ): 1,5 м. Количество точек рефлектограммы: до 128 000. Встроенная просветка (опция VFL). Встроенный измеритель мощности (опция PM). 4 ГБ встроенной памяти (до 40 000 рефлектограмм) + подключение флешек. Широкоформатный сенсорный экран 12,7 см (разрешение 800 x 480). Рефлектометр русифицирован! Интерфейсы: USB. Время автономной работы: до 6 часов. Прочный и удобный дизайн корпуса. Масса: 0,9 кг. Габариты: 195 x 141 x 44 мм. Рабочая температура: от -10°С до +50°С. Основные функции рефлектометра по минимальной цене |
Grandway FHO5000 |
![]() Код товара: 1000273 |
Серия экономичных оптических рефлектометров Grandway FHO5000 Одномод: 1310 нм, 1550 нм, 26 дБ (модель FHO5000-D26). Одномод: 1310 нм, 1550 нм, 32 дБ (модель FHO5000-D32). Одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO5000-D35). Одномод: 1310 нм, 1550 нм, 40 дБ (модель FHO5000-D40). Одномод: 1310 нм, 1550 нм, 43 дБ (модель FHO5000-D43). Одномод: 1310 нм, 1550 нм, 40 дБ + 1625 нм (для активной линии) (модель FHO5000-T40F). Одномод: 1310 нм, 1550 нм, 43 дБ + 1625 нм (для активной линии) (модель FHO5000-T43F). Многомод: 850 нм, 1300 нм, 21 дБ (модель FHO5000-M21). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO5000-MD21). Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 40 дБ (модель FHO5000-MD22). Дальность работы на реальной линии: до 105 км (для FHO5000-D40), до 80 км (для FHO5000-D32), до 6 км (для FHO5000-M21). Мёртвая зона по событиям (EDZ): 1,5 м. Количество точек рефлектограммы: до 128 000. Встроенная просветка VFL. Встроенный источник излучения (опция LS). Встроенный измеритель мощности (опция PM). Видеомикроскоп для коннекторов (опция FM). Улучшенная защита от пыли и влаги (опция WP). 4 ГБ встроенной памяти (до 40 000 рефлектограмм) + подключение флешек. Широкоформатный экран 17,8 см (разрешение 800 x 480). Сенсорный экран (опция TS). Рефлектометр русифицирован! Интерфейсы: USB, Ethernet. Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса. Масса: 1,5 кг. Габариты: 253 x 168 x 74 мм. Рабочая температура: от -10°С до +50°С. Все функции современных рефлектометров по экономной цене |
Сравнение лучших моделей по уровню цен
При выборе оптического рефлектометра первый вопрос, который Вас, возможно, интересует - это стоимость прибора. Стоимость рефлектометров зависит от многих параметров, например: количества длин волн, динамического диапазона, мёртвой зоны, корректности рефлектограммы (минимума шума и отсутствия фантомных событий), возможности подключения микроскопа, удобства и защищённости корпуса и т.д.
Если при выборе рефлектометра, вы будете ориентироваться только на его цену, то, возможно, вы не будете удовлетворены его остальными параметрами. Наоборот, подумайте о ценности прибора, исходя из его характеристик и возможностей. Хороший прибор позволяет быстро и качественно выполнять работу, а это экономит время, нервы и деньги.
В ценовом диапазоне до $1 000 предлагаются максимально простые USB рефлектометры без экрана, способные измерять на двух длинах волн (1310 нм и 1550 нм) параметры коротких линий (до 10 км). В районе около $1 000 нами предлагается единственная эконом серия Grandway FHO3000, выполненная в компактном приборном корпусе с сенсорным экраном. Эконом рефлектометры Grandway FHO3000 позволяют комфортно работать с одномодовыми волокнами, протяжённостью несколько десятков километров.
В ценовом диапазоне от $1 000 до $4 000 находится большинство моделей чисто китайских рефлектометров, с разными длинами волн, вспомогательными опциями (встроенным измерителем мощности, просветкой и т.д.), возможностью подключения микроскопа для проверки качества коннекторов и другими полезными функциями. Типичный представитель этого ценового диапазона - серия рефлектометров Grandway FHO5000.
В диапазоне более $4 000 выпускаются качественные, точные и функциональные серии всемирно известных фирм, таких как EXFO и Anritsu. Приборы этого ценового диапазона идеально подходят для строительства и обслуживания сетей с большим числом абонентов (от нескольких тысяч до десятков тысяч), PON сетей, а также для оптических сетей промышленных предприятий. Типичный представитель: EXFO MaxTester 700C. Оптические рефлектометры данного ценового сегмента обладают всеми возможностями, которые только могут понадобиться при выполнении любых видов работ. При этом сами приборы очень удобные и надёжные, а точность и стабильность измерений соответствует самым высоким стандартам. Чтобы лучше понять разницу между возможностями и качеством моделей дешевле $4 000 и моделей дороже $4 000, посмотрите это сравнение: Выбор рефлектометра для пассивных оптических сетей PON.
Обратите внимание, что все оптические рефлектометры могут комплектоваться дополнительными полезными опциями, которые существенно расширяют функциональные возможности прибора, но в то же время, увеличивают его стоимость. Если Вам необходима подробная информация по ценам или техническая консультация по выбору оптимального оптического рефлектометра для Вашей задачи, просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
Видеообзоры
Лучше один раз увидеть, чем сто раз услышать. Эта видеоподборка с нашего канала YouTube посвящена исключительно тестированию оптоволокна с помощью оптических рефлектометров: новинкам, интересным моделям, особенностям их применения, стандартам и методикам измерений. Подборка только начала наполняться. В неё постоянно будут добавляться новые интересные видео. Подписывайтесь на наш канал, чтобы быть в курсе: YouTube канал компании Техэнком.
Эконом предложение
Компания Техэнком предлагает как совершенно новые оптические рефлектометры, так и бывшие в употреблении (б/у), выставочные и демонстрационные экземпляры. Стоимость этих приборов значительно ниже стоимости новых. Все предлагаемые в этой категории рефлектометры 100% работоспособны, соответствуют техническим требованиям фирмы-производителя и обеспечены гарантией 1 год. Про уровень возможных скидок на демо и б/у приборы и то, чем они отличаются и какие бывают, смотрите здесь.
Ниже представлены некоторые из множества предлагаемых нами выставочных, демо и б/у приборов. Полный список значительно шире и постоянно обновляется. Свяжитесь с нами, чтобы подобрать подходящую модель.
Модель | Фото | Краткое описание |
Оптические рефлектометры фирмы EXFO (выставочные и демонстрационные) | ||
EXFO FTB-1 Pro Есть в наличии |
![]() Код товара: 1000274 |
Компактная измерительная платформа EXFO FTB-1 Pro Тестирование протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.), а также измерение параметров оптоволоконных линий (магистральных, городских, сетей доступа, СКС и др.). Операционная система: Windows 8.1 Professional. Процессор: 4 ядра. Сенсорный экран 20,3 см (разрешение 1280 x 800) с поддержкой мультитач. Встроенный измеритель оптической мощности и просветка VFL (опция VPM2X). Интерфейсы: USB 3.0 и 1G Ethernet (стандартно), Wi-Fi и Bluetooth (опция RF), 3G модем. Внутренняя память: 128 ГБ (флеш). Тип аккумулятора: Li-ion. Масса: 1,7 кг. Габариты: 210 x 254 x 96 мм. Рабочая температура: от 0°С до +50°С. В платформе EXFO FTB-1 Pro установлен такой модуль: - анализатор протоколов до 11,318 Гбит/с + рефлектометр (36 дБ) (модуль FTB-720Gv2) |
Модели, снятые с производства
Производители измерительной техники регулярно разрабатывают и запускают в производство новые модели оптических рефлектометров с расширенными возможностями и улучшенными характеристиками. Через некоторое время, после начала продаж новых моделей, старые модели и серии снимаются с производства. Полный перечень снятых с производства рефлектометров, с указанием предлагаемой замены, Вы можете посмотреть здесь: оптические рефлектометры, снятые с производства.
Базовая теория по рефлектометрии оптических волокон
Измерение параметров оптических волокон - это достаточно сложная тема. Специалистам, которые выполняют подобные измерения, необходимо разбираться как в самом рефлектометре (режимы и настройки прибора), так и в теории передачи сигнала по оптоволокну, уметь отличать хорошие события рефлектограммы от плохих и знать способы исправления дефектных участков оптической линии.
Здесь собраны основные статьи и документы по теории рефлектометрических измерений, которые помогут Вам разобраться в этом вопросе и повысить свой профессиональный уровень. По сложным и непонятным моментам пишите нам на электронную почту или звоните - будем рады проконсультировать.
Курсы по теории и практике рефлектометрических измерений
Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение
Описание имитатора PON сети с коэффициентом деления 128
Выбор рефлектометра для PON с длинами волн 1310/1550 нм
Учебник по рефлектометрии оптических волокон (на английском) (59 стр.; 3 МБ)
