Серия 4-х портовых векторных анализаторов цепей до 43,5 ГГц Anritsu MS46524B

4-х портовые анализаторы цепей Anritsu MS46524B

Краткое описание серии

Серия Anritsu MS46524B – это функциональные векторные анализаторы электрических цепей из линейки ShockLine, которые могут измерять все 16 S-параметров четырёхпортовых устройств. Также анализаторы этой серии могут с успехом использоваться для измерения характеристик 3-х портовых, 2-х портовых и однопортовых устройств. В зависимости от модификации верхний рабочий диапазон составляет 8,5 ГГц, 20 ГГц или 43,5 ГГц. Лучшими чем у серии MS46524B характеристиками обладает только серия VectorStar.

Эти анализаторы отлично подходят для измерения параметров 3-х и 4-х портовых пассивных устройств и активных устройств с небольшим коэффициентом усиления. Для работы с многопортовыми активными устройствами с большим коэффициентом усиления лучше подходит серия VectorStar, так как она может содержать внутренние аттенюаторы, а для работы с 2-х и однопортовыми устройствами лучше подходят недорогие серии, например MS46122A.

Все модели серии

Серия Anritsu MS46524B состоит из трёх моделей, которые представлены в этой интерактивной таблице. Чтобы посмотреть все характеристики определённых моделей, добавьте их в сравнение.

Основные характеристики моделей серии Anritsu MS46524B
Модель
Максимальная частота
Количество портов
Динамический диапазон
Выходная мощность
Направленность
Скорость измерения
Масса
Новинка
MS46524B-010
8,5 ГГц 4 140 дБ 144 дБ От -30 дБм до +15 дБм 42 дБ 50 дБ 30 мкс/точку 13,6 кг
Новинка
MS46524B-020
20 ГГц 4 140 дБ 144 дБ От -30 дБм до +15 дБм 42 дБ 50 дБ 30 мкс/точку 15,9 кг
Новинка
Выбор эксперта
MS46524B-040
43,5 ГГц 4 140 дБ 144 дБ От -30 дБм до +15 дБм 42 дБ 50 дБ 30 мкс/точку 15,9 кг

Основные возможности серии

Частота: 50 кГц – 8,5 ГГц (модель MS46524B-010).
Частота: 50 кГц – 20 ГГц (модель MS46524B-020).
Частота: 50 кГц – 43,5 ГГц (модель MS46524B-040).
Количество портов: 4.
Измеряемые параметры: S11, S12, S13, S14, S21, S22, S23, S24, S31, S32, S33, S34, S41, S42, S43, S44 и др.
Скорость измерения: 30 мкс на точку. Точек на графике: до 20 001.
Динамический диапазон: до 140 дБ. Мощность источников: от -30 дБм до +15 дБм.
Линейность приёмников: точка компрессии до +15 дБм на 43,5 ГГц.
Направленность: до 42 дБ (для модуля SmartCal и при ручной калибровке) и до 50 дБ (для модуля AutoCal).
Встроенный компьютер на базе процессора Intel. Интерфейсы: 1G Ethernet, USB 3.0.
Масса: 15,9 кг. Габариты: 445 × 152 × 442 мм. Рабочая температура: от 0°С до +50°С.

Векторные анализаторы серии Anritsu MS46524B построены на базе запатентованной технологии ShockLine VNA-on-chip, при которой все основные элементы анализатора размещаются в одном микромодуле, что позволяет существенно упростить и сделать более компактной внутреннюю структуру прибора, что в свою очередь значительно снижает стоимость и увеличивает точность измерений, особенно на высоких частотах.

Анализаторы серии Anritsu MS46524B предназначены для задач среднего и высокого уровня сложности, которые необходимо решать при разработке, производстве и эксплуатации многопортовых СВЧ устройств в диапазоне до 43,5 ГГц. Эту серию отличает высокая точность измерений и отличный динамический диапазон (до 140 дБ). Также серия обеспечивает хорошую скорость измерений (30 мкс на точку) и высокое разрешение по частоте: каждый график может содержать до 20 001 точек.

Кроме высокоточных измерительных блоков, в корпусе анализаторов MS46524B размещается быстрый управляющий компьютер на базе процессора Intel Core i5. Всё, что необходимо для работы - это подключить внешний монитор, клавиатуру и мышь. Кроме того, можно удалённо управлять работой анализаторов MS46524B от любого персонального компьютера с 64-разрядной Windows при помощи мощной бесплатной программы Anritsu ShockLine. При этом, в качестве интерфейса подключения может использоваться 100M Ethernet или 1G Ethernet.

Векторные анализаторы цепей MS46524B также могут интегрироваться в состав автоматизированных измерительных комплексов и управляться при помощи программ, написанных непосредственно пользователем. Подробное руководство программиста можно скачать ниже на этой странице в разделе Документация. Также эти анализаторы можно применять в автоматизированных системах с использованием компонентов драйвера IVI-C в таких наиболее популярных средах разработки приложений, как LabVIEW, LabWindows, MATLAB, C# и .NET.

Векторный анализатор цепей Anritsu MS46524B (версия до 8,5 ГГц) с внешним дисплеем
Векторный анализатор цепей Anritsu MS46524B (версия до 8,5 ГГц) с внешним дисплеем.

Автоматическая калибровка

Перед началом работы любой анализатор электрических цепей необходимо откалибровать. Эту процедуру можно выполнять вручную, с помощью набора дискретных мер, либо автоматически. Ручная калибровка занимает много времени и требует многократного подключения и отключения эталонных мер. Автоматическая калибровка выполняется значительно быстрее и позволяет свести к минимуму ошибки со стороны оператора.

Компания Anritsu выпускает две модели четырёхпортовых калибровочных модулей: модель MN25408A с частотным диапазоном 300 кГц - 8,5 ГГц и модель MN25418A с частотным диапазоном 300 кГц - 20 ГГц. Внутри модуля располагается набор эталонных мер и высокочастотные коммутаторы, переключающие эти меры в процессе калибровки в соответствии с командами, поступающими от калибруемого векторного анализатора через интерфейс USB.

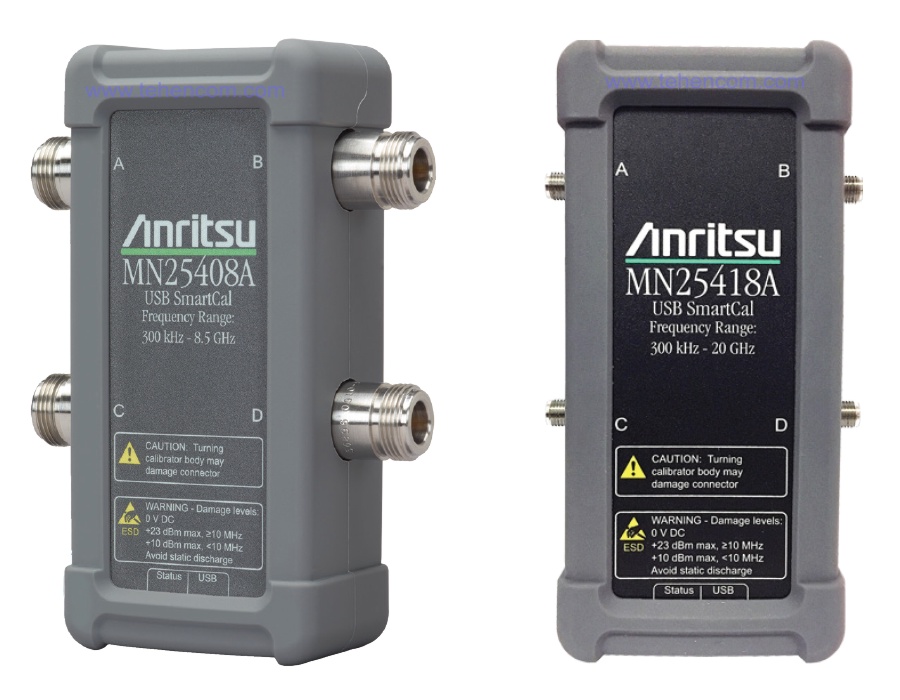

Модуль MN25408A (до 8,5 ГГц) оснащается четырьмя коннекторами типа N(f), а модуль MN25418A (до 20 ГГц) оснащается четырьмя коннекторами типа K(f). Внешний вид этих модулей показан на фотографии ниже. Для подключения векторного анализатора цепей к модулю автокалибровки и далее к объекту измерения рекомендуется использовать фазостабильные кабели типа 15NN50-1.0B с коннекторами N(m)-N(m) либо типа 15KKF50-1.0A с коннекторами K(m)-K(f).

Модули MN25408A и MN25418A для выполнения автоматической калибровки 4-х портовых анализаторов цепей серии Anritsu MS46524B
Модули MN25408A и MN25418A для выполнения автоматической калибровки 4-х портовых анализаторов цепей серии Anritsu MS46524B.

Конструктивное исполнение

Конструктивно анализаторы цепей серии Anritsu MS46524B выполнены в виде настольного лабораторного прибора. При заказе с опцией MS46524B-001 добавляется возможность установки анализатора в стандартную стойку. При этом высота корпуса составляет 3U. Для подключения клавиатуры, мыши, модуля автокалибровки и флешек на передней панели анализатора расположено шесть портов USB 2.0.

В нижней части передней панели располагается четыре высокочастотных измерительных порта. В модели анализатора MS46524B-010 с частотным диапазоном до 8,5 ГГц (которая показана на фотографии ниже) для подключения к объекту измерения используются разъёмы типа N(f). В моделях MS46524B-020 (до 20 ГГц) и MS46524B-040 (до 43,5 ГГц) для подключения к объекту измерения используются усиленные разъёмы K(m).

В модели до 8,5 ГГц есть возможность установить опцию MS46524B-051, которая позволяет получить прямой доступ к внутренним блокам анализатора цепей, что может быть полезно в некоторых случаях. На фотографии ниже видно 16 чёрных заглушек, на месте которых, при заказе опции MS46524B-051, появятся дополнительные коннекторы.

Передняя панель 2-х портового векторного анализатора цепей Anritsu MS46122A
Передняя панель 4-х портового анализатора цепей Anritsu MS46524B (модель до 8,5 ГГц).

Задняя панель анализаторов цепей Anritsu MS46524B содержит четыре разъёма USB 3.0, коннекторы HDMI и Display Port для подключения внешнего дисплея, два коннектора Gigabit Ethernet для подключения анализатора в сеть с целью удалённого управления, а также аудио вход и выход. Также на задней панели расположены два BNC разъёма для подключения внешнего источника опорной частоты 10 МГц и доступа к внутреннему источнику опорной частоты 10 МГц. Рядом с ними располагаются два BNC разъёма для запуска по сигналу внешнего источника (Trigger In) и для сигнализации о запуске внутреннего измерения (Trigger Out).

В модели до 8,5 ГГц есть возможность установить опцию MS46524B-061, которая позволяет подавать от внешнего источника постоянное напряжение на центральный проводник каждого измерительного порта. На фотографии ниже видно 4 серебристые заглушки, на месте которых, при заказе опции MS46524B-061, появятся дополнительные BNC коннекторы.

Задняя панель 4-х портового векторного анализатора цепей Anritsu MS46524B
Задняя панель 4-х портового векторного анализатора цепей Anritsu MS46524B.

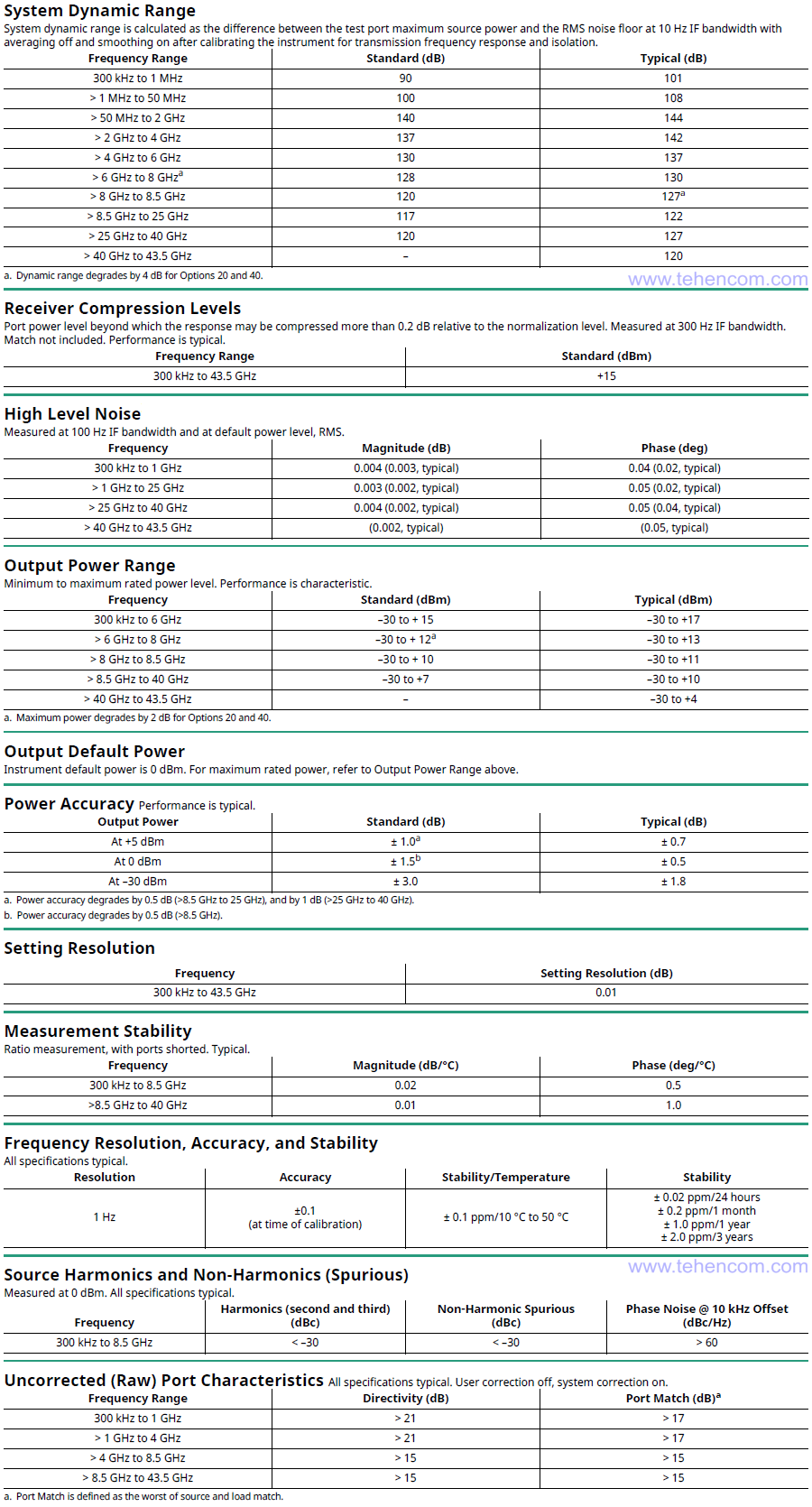

Технические характеристики 4-х портовых векторных анализаторов цепей Anritsu MS46524B

Технические характеристики 4-х портовых векторных анализаторов цепей Anritsu MS46524B (модели: Anritsu MS46524B-010, MS46524B-020 и MS46524B-040)

Полный перечень технических характеристик 4-х портовых векторных анализаторов электрических цепей серии Anritsu MS46524B смотрите на этой странице в разделе Документация.

Комплект поставки

Наименование Краткое описание
Anritsu MS46524B-010 4-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 50 кГц до 8,5 ГГц, коннекторы N(f)
либо
Anritsu MS46524B-020 4-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 50 кГц до 20 ГГц, усиленные коннекторы K(m), совместимые с коннекторами SMA и 3,5 мм
либо
Anritsu MS46524B-040 4-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 50 кГц до 43,5 ГГц, усиленные коннекторы K(m), совместимые с коннекторами SMA и 3,5 мм
- Кабель питания
- Документация в электронном виде
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)

Опции и аксессуары

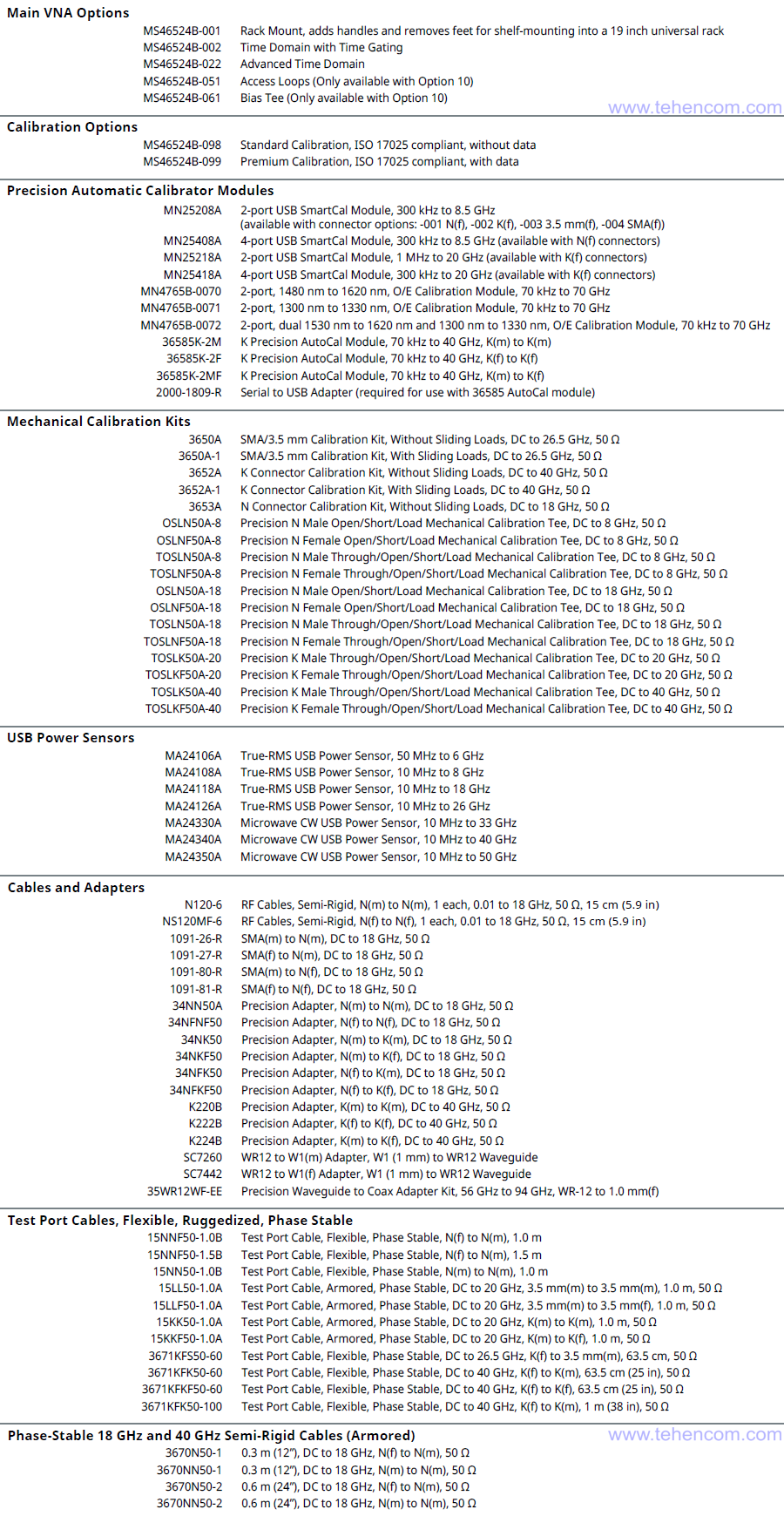

Ниже приводится перечень основных опций и дополнительных аксессуаров для анализаторов электрических цепей серии Anritsu MS46524B. Полный перечень опций и аксессуаров с подробным описанием смотрите ниже на этой странице в разделе Документация. А чтобы правильно укомплектовать свой векторный анализатор, обязательно ознакомьтесь с Руководством по выбору аксессуаров для ВАЦ.

Опции и аксессуары для 4-х портового векторного анализатора цепей Anritsu MS46524B
Опции и аксессуары для 4-х портового векторного анализатора цепей Anritsu MS46524B.

Если Вам необходима техническая консультация по выбору оптимального набора опций и аксессуаров для 4-х портового векторного анализатора электрических цепей Anritsu MS46524B или информация по ценам, просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.

Эта документация в формате PDF содержит наиболее полное описание возможностей серии векторных анализаторов электрических цепей Anritsu MS46524B, их технических характеристик и режимов работы.

Общая информация о векторных анализаторах Anritsu MS46524B (на английском) (2 стр.; 1 МБ)

Технические характеристики анализаторов Anritsu MS46524B (на английском) (22 стр.; 2 МБ)

Инструкция по эксплуатации анализаторов Anritsu MS46524B (на английском) (118 стр.; 6 МБ)

Руководство пользователя анализаторов Anritsu MS46524B (на английском) (634 стр.; 30 МБ)

Руководство по программированию анализаторов Anritsu MS46524B (на английском) (1138 стр.; 9 МБ)
