Серия портативных векторных анализаторов цепей до 20 ГГц Anritsu MS20xxC

Профессиональные портативные векторные анализаторы электрических цепей Anritsu серии MS20xxC VNA Master. С анализатором спектра: MS2036C (6 ГГц и 9 ГГц), MS2037C (15 ГГц), MS2038C (20 ГГц) и без анализатора спектра: MS2026C (6 ГГц), MS2027C (15 ГГц), MS2028C (20 ГГц)

Код товара: 1000100

Под заказ

Добавьте товар в корзину. Наш специалист согласует с Вами комплектацию, сообщит цену и срок поставки.

Цена по запросу

КРАТКОЕ ОПИСАНИЕ

В любой сфере деятельности Гранд Мастер подразумевает высочайший уровень знания, опыта, достижений и признания. Серия MS20xxC VNA Master компании Anritsu действительно отвечает всем этим качествам в области векторного анализа электрических цепей. Приборы MS20xxC VNA Master обеспечивают отличные характеристики в портативном исполнении для проведения точных двухпортовых измерений до 20 ГГц сразу в двух направлениях в любом месте и в любое время.

Анализаторы серии VNA Master позволяют выполнять в полевых условиях сложные измерения параметров высокочастотных кабелей, волноводов и антенн, обеспечивая точные векторно-скорректированные измерения амплитуды и фазы, а также измерения во временной области и зависимости параметров тракта от расстояния. Три модели серии MS203xC в дополнение к векторному анализатору цепей, содержат профессиональный анализатор спектра с отличной чувствительностью и малым шумом.

Любой из приборов серии Anritsu MS20xxC VNA Master обеспечит своему владельцу непревзойдённые измерительные возможности в любых условиях: от научно-исследовательской лаборатории, до удалённых труднодоступных объектов. Полное описание всех характеристик Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Частота: 5 кГц – 6 ГГц (модель MS2026C).
Частота: 5 кГц – 15 ГГц (модель MS2027C).
Частота: 5 кГц – 20 ГГц (модель MS2028C).
Частота: 5 кГц – 6 ГГц, плюс анализатор спектра 9 кГц – 9 ГГц (модель MS2036C).
Частота: 5 кГц – 15 ГГц, плюс анализатор спектра 9 кГц – 15 ГГц (модель MS2037C).
Частота: 5 кГц – 20 ГГц, плюс анализатор спектра 9 кГц – 20 ГГц (модель MS2038C).
Характеристики анализатора электрических цепей:
Количество портов векторного анализатора цепей: 2.
Измеряемые параметры: S11, S21, S22, S12.
Скорость измерения: 350 мкс на точку. Разрешающая способность: до 4 001 точек.
Динамический диапазон: более 100 дБ. Мощность источников: +3 дБм, -3 дБм, -15 дБм или -25 дБм.
Параметры направленности, согласования в источнике и согласования в нагрузке: до 42 дБ.
Калибровка: ручная (с использованием калибровочных нагрузок).
Характеристики анализатора спектра: RBW (1 Гц – 10 МГц), амплитуда (до +30 дБм), шумы (до -161 дБм).
Время автономной работы от встроенного аккумулятора: 3 часа.
Масса моделей MS2026C, MS2027C и MS2028C: 4,5 кг. Габариты: 211 x 315 x 78 мм.
Масса моделей MS2036C, MS2037C и MS2038C: 4,8 кг. Габариты: 211 x 315 x 97 мм.
Экран 21,3 см (800 x 600). Интерфейсы: USB, Ethernet. Рабочая температура: от -10°С до +55°С.
Отличный портативный векторный анализатор профессионального уровня

Кроме того, компания Anritsu выпускает более дешёвую серию портативных векторных анализаторов цепей: Anritsu MS20xxB VNA Master. Эта серия проще (измеряет только параметры S11 и S21), а также медленнее (850 мкс на точку). За счёт этого, MS20xxB немного меньше, легче и дешевле.

Нужен векторный анализатор подешевле? Смотрите серию Anritsu MS20xxB VNA Master.
Нужен портативный анализатор АФУ, волноводов, кабелей и антенн? Смотрите серию Anritsu S820E.
Нужен компактный лабораторный векторный анализатор? Смотрите серию Anritsu MS46122A.
Нужен мощный стационарный векторный анализатор цепей? Смотрите серию Anritsu MS4640B VectorStar.
Хотите посмотреть полный список? Основная страница по векторному анализу электрических цепей.

Видеообзор портативных анализаторов электрических цепей и радиоспектра Anritsu MS20xxC

В этом видеообзоре представлен портативный анализатор Anritsu MS2037C серии VNA Master, объединяющий в одном корпусе двухпортовый векторный анализатор цепей с частотой до 15 ГГц и полноценный анализатор спектра до 15 ГГц. Вы ознакомитесь с возможностями этого прибора и увидите примеры реальных измерений. Также в этом видео рассказывается про другие приборы серии VNA Master (всего в этой серии 10 моделей).

Видеообзор анализаторов электрических цепей и радиоспектра Anritsu MS20xxC VNA Master.

ПОДРОБНОЕ ОПИСАНИЕ

Портативные анализаторы Anritsu MS20xxC VNA Master могут содержать только векторный анализатор электрических цепей (модели: MS2026C, MS2027C и MS2028C), а также, кроме векторного анализатора, могут включать анализатор спектра (модели: MS2036C, MS2037C и MS2038C). В режиме векторного анализатора цепей, Вы сможете быстро и точно измерять параметры активных и пассивных радиочастотных устройств: усилителей, кабелей, соединителей, волноводов, фильтров, аттенюаторов, антенн и др.

Векторный анализатор в серии MS20xxC VNA Master построен по двухпортовой схеме с возможностью измерять в прямом направлении (от порта 1 к порту 2) и в обратном направлении (от порта 2 к порту 1). Таким образом, Вам не придётся переподключать измеряемое устройство и Вы сможете сразу измерить все четыре S параметра: S11 (отражение по первому порту), S21 (передаточная характеристика в прямом направлении), S22 (отражение по второму порту), S12 (передаточная характеристика в обратном направлении). На этом скриншоте показано как выглядит одновременное отображение четырёх S параметров на экране VNA Master.

Одновременное отображение на экране Anritsu MS20xxC VNA Master четырёх S параметров исследуемого устройства
Одновременное отображение четырёх S параметров исследуемого устройства.



На рисунке ниже показаны результаты измерения параметров фильтра высоких частот в диапазоне от 5 кГц до 14 ГГц. Жёлтый и белый графики - это отражение по первому порту фильтра с шагом 10 дБ на деление и 1 дБ на деление. Сиреневый и тёмно-зелёный графики - это передаточная характеристика фильтра в прямом направлении с шагом 10 дБ на деление и 1 дБ на деление.

Результаты измерения параметров фильтра высоких частот в диапазоне от 5 кГц до 14 ГГц, выполненные с помощью Anritsu MS20xxC VNA Master
Результаты измерения параметров фильтра высоких частот в диапазоне от 5 кГц до 14 ГГц.



Одним из важных видов измерения, которое выполняют с помощью портативных анализаторов, является измерение расстояния до повреждения в фидере или волноводе - DTF (Distance To Fault). Анализаторы Anritsu серии MS20xxC VNA Master с установленной опцией 0002 помогут очень точно определить расстояние до всех проблемных мест в фидере или волноводе. При этом, можно измерять зависимость КСВ (SWR) от расстояния, а также зависимость обратных потерь (Return Loss) от расстояния.

На рисунке ниже показано измерение параметров СВЧ кабеля длиной 3,7 метра. Результат представлен в виде зависимости обратных потерь от расстояния (верхний график) и КСВ от расстояния (нижний график). Маркеры MK2 и MK5 указывают на проблемное место в кабеле, расположенное на расстоянии 3,1 метра.

Результаты измерения обратных потерь и КСВ от расстояния для СВЧ кабеля длиной 3,7 метра, выполненные с помощью Anritsu MS20xxC VNA Master
Результаты измерения обратных потерь и КСВ от расстояния для СВЧ кабеля длиной 3,7 метра.



Если Вам необходимо не только измерять параметры электрических цепей, но и проводить спектральные измерения, выбирайте одну из моделей, содержащих встроенный анализатор спектра: MS2036C (до 9 ГГц), MS2037C (до 15 ГГц) или MS2038C (до 9 ГГц). При использовании приборов Anritsu серии MS20xxC VNA Master в режиме анализатора спектра, можно измерять: напряжённость поля, ширину занимаемой полосы частот, мощность в канале, коэффициент утечки мощности в соседний канал (ACPR), измерение по маске сигнала, отношение мощности несущей к помехе (C/I), проводить демодуляцию AM/FM/SSB и пр.

На рисунке ниже показан спектр с центральной частотой 2,5 ГГц и полосой обзора 10 МГц. Кроме полезного сигнала по центру экрана с частотой 2,5 ГГц (маркер 1), можно видеть дополнительный сигнал выше по частоте на 3 МГц (на нём установлен дельта-маркер 1). Обратите внимание на наглядность картинки и удобство использования дельта-маркера для измерения частоты и амплитуды дополнительного сигнала по отношению к основному.

Пример измерения спектра с центральной частотой 2,5 ГГц и полосой обзора 10 МГц, выполненного с помощью анализатора Anritsu серии MS20xxC VNA Master
Пример измерения спектра с центральной частотой 2,5 ГГц и полосой обзора 10 МГц, выполненного с помощью анализатора Anritsu серии MS20xxC VNA Master.



Переносные анализаторы Anritsu MS20xxC VNA Master содержат множество инновационных решений, одно из них - это высокоточная система калибровки по 12 точкам, которая ранее использовалась только в дорогостоящих лабораторных приборах. Общий набор возможностей этой серии приятно удивит даже самых требовательных и опытных пользователей: портативность, возможность работать при отрицательных температурах, широкий частотный диапазон, большое число измеряемых параметров, высокая точность и надёжность прибора. На фотографии ниже показана старшая модель Anritsu MS2038C, которая объединяет в компактном корпусе векторный анализатор цепей (5 кГц – 20 ГГц) и анализатор спектра (9 кГц – 20 ГГц).

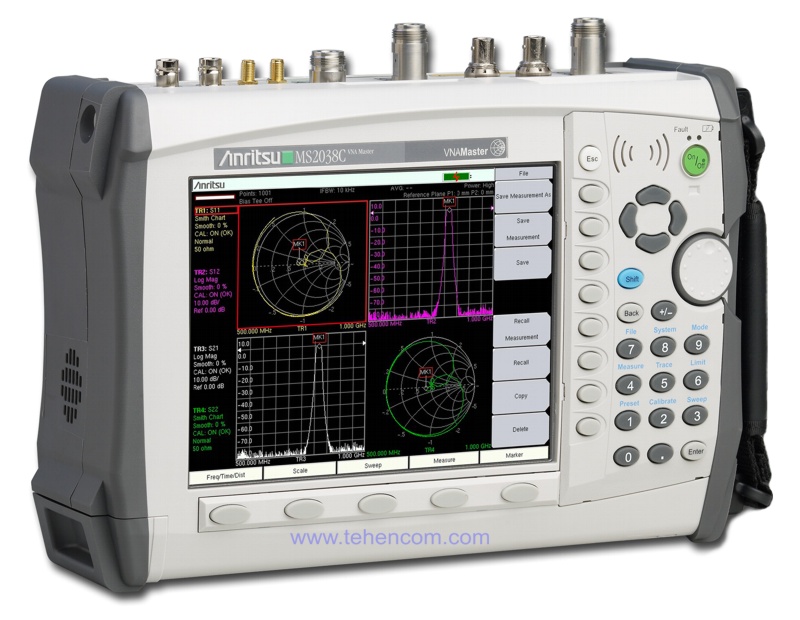

Anritsu MS2038C - старшая модель серии анализаторов MS20xxC VNA Master, которая объединяет в компактном корпусе векторный анализатор цепей (5 кГц – 20 ГГц) и анализатор спектра (9 кГц – 20 ГГц)
Anritsu MS2038C - старшая модель серии анализаторов MS20xxC VNA Master, которая объединяет в компактном корпусе векторный анализатор цепей (5 кГц – 20 ГГц) и анализатор спектра (9 кГц – 20 ГГц).

Структурная схема векторных анализаторов цепей Anritsu MS20xxC VNA Master

На этом рисунке показана блок-схема векторного анализатора серии MS20xxC VNA Master. Измеряемое устройство подключается между портами 1 и 2 (на рисунке обозначено как DUT - Device Under Test). Векторный анализатор содержит один генератор, который может подключаться к любому из двух портов, два высокоточных моста-ответвителя и три измерительных приёмника (один из которых эталонный).

Такая конструкция обеспечивает точное измерение всех S параметров: S11 (отражение по первому порту), S21 (передаточная характеристика в прямом направлении), S22 (отражение по второму порту), S12 (передаточная характеристика в обратном направлении) без необходимости повторно подключать измеряемое устройство в обратном направлении.

Структурная схема векторных анализаторов цепей Anritsu MS20xxC VNA Master обеспечивает точные двухпортовые измерения четырёх S-параметров сразу в двух направлениях
Структурная схема векторных анализаторов цепей Anritsu MS20xxC VNA Master обеспечивает точные двухпортовые измерения четырёх S-параметров сразу в двух направлениях.

Пример измерения уровня отражения радиоволн при облучении объекта радаром

При облучении различных объектов радаром, каждый объект обладает своим уровнем отражения, который зависит от частоты облучаемого импульса, формы и материала объекта, а также его удаления от источника излучения. На фотографии ниже показан прибор MS2038C (до 20 ГГц), который используется в режиме двухпортового анализатора электрических цепей. К первому порту анализатора подключена передающая антенна, а ко второму порту - приёмная. На удалении от анализатора находится облучаемый объект (в левом верхнем углу фотографии). Измеряется параметр S21, который позволяет рассчитать зависимость эффективной площади отражения объекта от частоты.

Пример измерения эффективной площади отражения радиоволн (RCS - Radar cross section) с помощью векторного анализатора электрических цепей Anritsu MS2038C
Пример измерения эффективной площади отражения радиоволн (RCS - Radar cross section).

Видеообзор (на английском языке) анализаторов цепей Anritsu серии MS20xxC

Это ещё одно обзорное видео про основные возможности портативных векторных анализаторов электрических цепей со встроенным анализатором спектра Anritsu серии MS20xxC VNA Master. В нём показано как используются приборы этой серии во время измерений на реальных объектах.

Краткий видеообзор (на английском языке) анализаторов цепей Anritsu MS20xxC VNA Master.

Конструктивное исполнение приборов серии Anritsu MS20xxC

Все измерительные разъёмы и вспомогательные коннекторы анализаторов Anritsu серии MS20xxC VNA Master располагаются на одной стороне корпуса. Таким образом, боковые стороны корпуса свободны от коннекторов, что облегчает удержание прибора и работу с ним. На этой фотографии показано расположение коннекторов трёх моделей, которые содержат только векторный анализатор электрических цепей (без анализатора спектра).

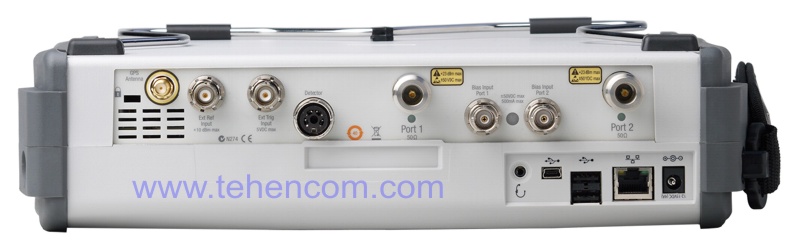

Расположение коннекторов моделей без анализатора спектра: Anritsu MS2026C (6 ГГц), MS2027C (15 ГГц) и MS2028C (20 ГГц)
Расположение коннекторов моделей без анализатора спектра: Anritsu MS2026C (6 ГГц), MS2027C (15 ГГц) и MS2028C (20 ГГц).



Три модели, которые содержат встроенный анализатор спектра, оснащаются дополнительными коннекторами, один из которых - отдельный радиочастотный вход анализатора спектра (на фотографии ниже самый левый из трёх коннекторов N типа). Наличие дополнительных измерительных блоков внутри корпуса делает его немного толще.

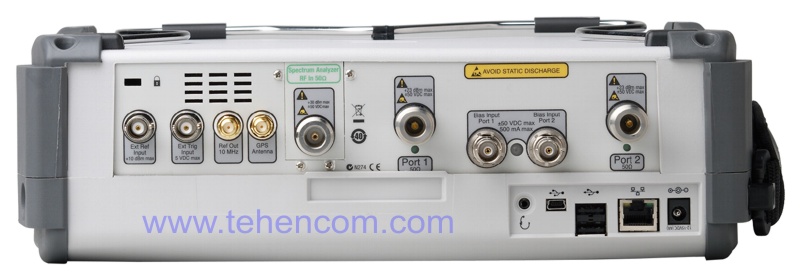

Расположение коннекторов моделей с анализатором спектра: Anritsu MS2036C (9 ГГц), MS2037C (15 ГГц) и MS2038C (20 ГГц)
Расположение коннекторов моделей с анализатором спектра: Anritsu MS2036C (9 ГГц), MS2037C (15 ГГц) и MS2038C (20 ГГц).



Технические характеристики портативных анализаторов цепей Anritsu MS2026C, MS2027C, MS2028C, MS2036C, MS2037C и MS2038C находятся на уровне дорогих лабораторных приборов, в то время как конструктивное исполнение и рабочий диапазон температур (от -10°С до +55°С) идеально подходят для работы на реальных объектах в трудных полевых условиях: на вышках базовых станций, на аэродромах и других подобных местах.

На этой фотографии показана модель MS2038C (в режиме анализа спектра) на подставке, которая расположена на задней части корпуса. Наклонная подставка позволяет удобно расположить прибор на столе с небольшим наклоном назад, обеспечивая его устойчивость.

Портативный анализатор Anritsu VNA Master MS2038C на откидной подставке
Портативный анализатор Anritsu VNA Master MS2038C на откидной подставке.



Технические характеристики портативных анализаторов Anritsu серии MS20xxC VNA Master

Технические характеристики портативных анализаторов Anritsu серии MS20xxC VNA Master

Полный перечень технических характеристик профессиональных портативных векторных анализаторов электрических цепей со встроенным анализатором спектра Anritsu MS20xxC VNA Master смотрите ниже на это странице в разделе Документация.

Комплект поставки портативных анализаторов Anritsu серии MS20xxC VNA Master

Наименование Краткое описание
Anritsu MS2026C Портативный векторный анализатор электрических цепей (5 кГц – 6 ГГц)
или
Anritsu MS2027C Портативный векторный анализатор электрических цепей (5 кГц – 15 ГГц)
или
Anritsu MS2028C Портативный векторный анализатор электрических цепей (5 кГц – 20 ГГц)
или
Anritsu MS2036C Портативный векторный анализатор электрических цепей (5 кГц – 6 ГГц) и анализатор спектра (9 кГц – 9 ГГц)
или
Anritsu MS2037C Портативный векторный анализатор электрических цепей (5 кГц – 15 ГГц) и анализатор спектра (9 кГц – 15 ГГц)
или
Anritsu MS2038C Портативный векторный анализатор электрических цепей (5 кГц – 20 ГГц) и анализатор спектра (9 кГц – 20 ГГц)
плюс:
2000-1685-R Мягкая сумка для переноски моделей MS2026C, MS2027C и MS2028C
633-75 Аккумулятор Li-Ion (установлен внутри прибора)
40-187-R Блок питания
806-141-R Кабель для зарядки от прикуривателя автомобиля (12 В, 60 Вт)
3-2000-1498 USB кабель, 3 метра
2000-1371-R Ethernet кабель, 2 метра
10920-00060 Оптический диск с документацией
2300-577 Оптический диск с программой Anritsu Software Tool Box
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)

Опции и аксессуары для портативных анализаторов Anritsu серии MS20xxC VNA Master

Ниже приводится перечень основных опций и дополнительных аксессуаров для анализаторов Anritsu серии MS20xxC VNA Master. Полный перечень опций с подробным описанием смотрите ниже на этой странице в разделе Документация. А чтобы правильно укомплектовать свой векторный анализатор, обязательно ознакомьтесь с Руководством по выбору аксессуаров для ВАЦ. Кроме того, Вы можете выбрать дополнительную комплектацию из таких разделов нашего сайта: Измерительные антенны и СВЧ аксессуары.

Опции и аксессуары для портативных анализаторов Anritsu серии MS20xxC VNA Master
Опции и аксессуары для портативных анализаторов Anritsu серии MS20xxC VNA Master.

Эта документация в формате PDF содержит наиболее полное описание возможностей портативных анализаторов Anritsu серии MS20xxC VNA Master, их технических характеристик и режимов работы.

Описание портативных анализаторов Anritsu MS20xxC (на английском) (20 стр.; 17 МБ)

Технические характеристики анализаторов Anritsu MS20xxC (на английском) (30 стр.; 7 МБ)

Основные сведения о портативных анализаторах Anritsu MS20xxC (на английском) (2 стр.; 1 МБ)

Руководство пользователя анализаторов Anritsu MS20xxC (на английском) (160 стр.; 11 МБ)

Руководство пользователя анализаторов Anritsu MS20xxC (на русском) (85 стр.; 4 МБ)

Руководство по проведению измерений анализаторами Anritsu MS20xxC (на английском) (256 стр.; 23 МБ)

Руководство по программированию анализаторов Anritsu MS20xxC (на английском) (414 стр.; 4 МБ)
