Портативные антенные анализаторы до 6 ГГц Anritsu MS208xA

Краткое описание серии

Серия портативных анализаторов Anritsu MS208xA объединяет в себе все популярные инструменты, которые чаще всего используются в диапазоне частот до 6 ГГц. В базовой комплектации модели MS2085A представляют собой антенный анализатор, а модели MS2089A дополнительно к антенному анализатору содержат анализатор спектра. С помощью опции можно добавить двухпортовый векторный анализатор цепей, а подключение внешнего USB датчика обеспечивает точное измерение мощности.

При установке соответствующих опций для моделей MS2089A, кроме классического анализатора спектра, доступны: анализ в реальном времени (с полосой 20 и 40 МГц), векторный анализ сигналов (с полосой 20 и 40 МГц), следящий генератор, поиск источников радиопомех, нанесение зон покрытия на карту и многое другое. Подробные различия моделей серии смотрите в интерактивной таблице. Полное описание всех характеристик можно скачать ниже на этой странице в разделе Документация.

Все модели серии

Серия Anritsu MS208xA состоит из четырёх моделей, которые представлены в этой интерактивной таблице. Чтобы посмотреть все характеристики определённых моделей, добавьте их в сравнение.

Основные характеристики моделей серии Anritsu MS208xA
Модель
Максимальная частота
Анализ антенн
Анализ спектра
Полоса анализа в реальном времени
Анализ цепей
Генерация ВЧ сигналов
Масса
Новинка
MS2085A-04
4 ГГц 5 кГц – 4 ГГц 5 кГц – 4 ГГц 3,1 кг
Новинка
Топ продаж
MS2085A-06
6 ГГц 5 кГц – 6 ГГц 5 кГц – 6 ГГц 3,1 кг
Новинка
MS2089A-04
4 ГГц 5 кГц – 4 ГГц 9 кГц – 4 ГГц 20 МГц 40 МГц 5 кГц – 4 ГГц 9 кГц – 4 ГГц 3,8 кг
Новинка
Выбор эксперта
MS2089A-06
6 ГГц 5 кГц – 6 ГГц 9 кГц – 6 ГГц 20 МГц 40 МГц 5 кГц – 6 ГГц 9 кГц – 6 ГГц 3,8 кг

Анализ антенн

В стандартной комплектации все приборы серии Anritsu MS208xA содержат профессиональный антенный анализатор. Модели MS2085A-04 и MS2089A-04 могут выполнять анализ антенн и радиочастотных кабелей в диапазоне частот от 5 кГц до 4 ГГц, а модели MS2085A-06 и MS2089A-06 в диапазоне частот от 5 кГц до 6 ГГц. Поддерживаются такие виды измерений: КСВ, Return loss, расстояние до повреждения в кабеле и другие.

Экран Anritsu MS208xA в режиме антенного анализатора
Детальный анализ антенн и радиочастотных кабелей до 6 ГГц.

Двухпортовый режим

Опция 0021 добавляет в анализаторы серии Anritsu MS208xA второй порт, что даёт возможность измерять параметры двухпортовых устройств: АЧХ усилителей, аттенюаторов и фильтров, потери в радиочастотных кабелях, а также изоляцию между двумя портами. При этом обеспечивается динамический диапазон до 100 дБ.

Экран Anritsu MS208xA в режиме двухпортовых измерений
Измерение АЧХ усилителей, аттенюаторов и фильтров.

Анализ цепей

При наличии соответствующих опций, все модели серии Anritsu MS208xA могут работать в режиме 2-х портового векторного анализатора электрических цепей. Для работы в диапазоне от 5 кГц до 4 ГГц необходимы опции 0904 и 0021, а для диапазона от 5 кГц до 6 ГГц опции 0906 и 0021. Режим анализатора цепей обеспечивает высокую точность при измерении частотных и фазовых характеристик двухпортовых устройств.

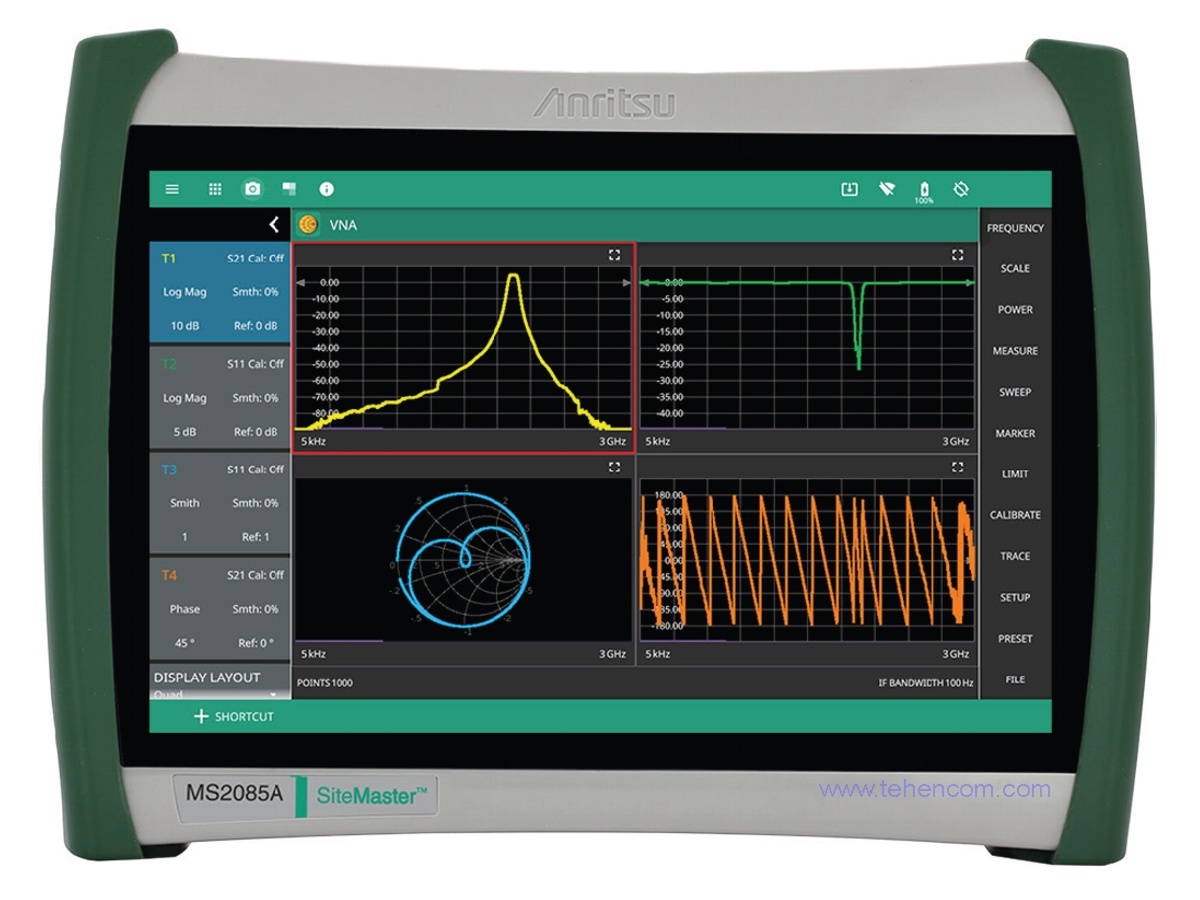

Экран Anritsu MS208xA в режиме анализатора цепей
Двухпортовый векторный анализ электрических цепей.

Этот режим поддерживает разнообразные типы калибровки, есть возможность менять мощность источника с шагом 1 дБ, количество точек измерения может быть до 16 001 при скорости 350 мкс на точку, а типовой динамический диапазон достигает значения 125 дБ. Приборы серии Anritsu MS208xA – это отличное решение для векторного анализа цепей в полевых условиях.

Anritsu MS2089A в режиме векторного анализатора цепей
Профессиональное решение для векторного анализа цепей в полевых условиях.

Измерение мощности

При наличии опции 0019 и дополнительного USB датчика анализаторы серии Anritsu MS208xA могут выполнять точное измерение мощности радиосигналов. Поддерживаются датчики трёх серий: MA241xxA, MA242xxA и MA243xxA. В зависимости от типа датчика, точность измерения мощности может достигать 0,1 дБ при частоте сигнала до 50 ГГц.

В качестве примера на этой фотографии показан USB датчик Anritsu MA24340A с такими характеристиками: частота 10 МГц – 40 ГГц, мощность -70 дБм – +20 дБм, погрешность 0,15 дБ – 0,21 дБ.

Anritsu MS2089A вместе с датчиком мощности Anritsu MA24340A
Точное измерение мощности сигналов с помощью дополнительных USB датчиков.

Анализ спектра

Компания Anritsu более 20 лет занимается разработкой портативных анализаторов спектра. За это время накоплен большой опыт, который реализован в анализаторах Anritsu MS2089A. Это видно как по характеристикам приборов (шум -167 дБм, точность амплитуды 0,5 дБ, скорость сканирования до 45 ГГц в секунду) так и по удобному, продуманному до мелочей интерфейсу пользователя. На этом скриншоте показан экран анализатора с тремя спектрами (у каждого спектра разный тип детектора) и пятью маркерами.

Экран Anritsu MS2089A в режиме классического анализатора спектра
Все функции классического сканирующего анализатора спектра.

Анализ спектра в реальном времени

В стандартной комплектации анализаторы Anritsu MS2089A выполняют классический сканирующий анализ спектра. При наличии опции MS2089A-0199 у них появляется возможность анализа спектра в реальном времени с полосой 20 МГц. Если также установлена опция MS2089A-0102, то полоса анализа в реальном времени увеличивается до 40 МГц. Этот режим очень полезен для обнаружения быстрых изменений сигналов или отдельных импульсов длительностью несколько микросекунд.

Экран Anritsu MS2089A в режиме анализа спектра в реальном времени
Анализ спектра в реальном времени с полосой до 40 МГц.

Следящий генератор

Опция 0020 добавляет в анализаторы Anritsu MS2089A следящий генератор с помощью которого можно измерять параметры радиочастотных кабелей, аттенюаторов, фильтров, усилителей, смесителей (mixer), преобразователей с понижением частоты (downconverter) и других устройств. Следящий генератор может работать в четырёх режимах: классический режим слежения, режим слежения со смещением частоты, режим генерации фиксированной частоты и режим дублирования центральной частоты анализатора спектра. Выходную мощность генератора можно устанавливать в диапазоне от -45 дБм до +9 дБм, что отлично подходит для тестирования всех видов радиоустройств.

Экран Anritsu MS2089A в режиме следящего генератора
Следящий генератор для тестирования фильтров, усилителей, смесителей и других устройств.

Поиск источников помех

Наличие опции MS2089A-0024 и дополнительного держателя антенн Anritsu MA2700A Interference Hunter значительно упрощает поиск источников радиосигналов. Держатель антенн Anritsu MA2700A подключается к анализатору с помощью USB, содержит GPS приёмник, электронный компас и предусилитель с кнопкой включения-отключения. На этой фотографии показан внешний вид MA2700A Interference Hunter вместе с анализатором MS2089A.

Anritsu MS2089A вместе с держателем антенн Anritsu MA2700A
Пеленгация источника сигнала с помощью Anritsu MA2700A Interference Hunter.

Опция MS2089A-0024 включает АМ/ЧМ аудио демодуляцию сигналов помех, звуковой сигнал для пеленгации помех и геолокацию их источников на цифровой карте. На этом скриншоте показан экран анализатора с картой местности, на которой с помощью трёх пеленгов отмечено расположение источника сигнала.

Экран Anritsu MS2089A в режиме поиска источника помехи
Геолокация источника сигнала на цифровой карте с помощью трёх пеленгов.
