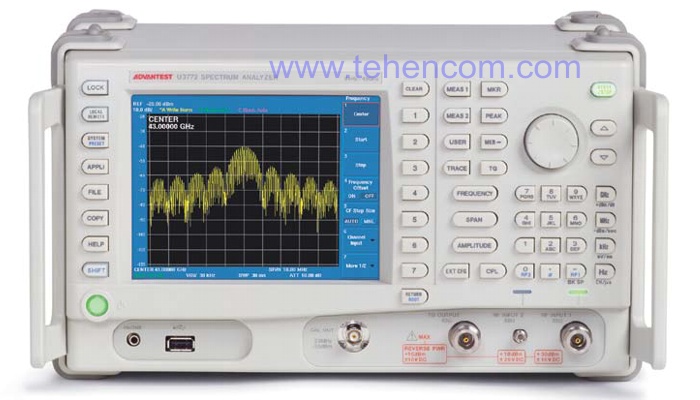

Серія лабораторних аналізаторів спектру до 43 ГГц Advantest U3771, U3772

ОСНОВНІ ХАРАКТЕРИСТИКИ

Аналізатори спектру Advantest U3771 та U3772 – це малогабаритні прилади з діапазоном частот до 31,8 ГГц і до 43 ГГц відповідно, які можна використовувати при виробництві НВЧ пристроїв, налаштуванні та обслуговуванні обладнання радіорелейного та супутникового зв'язку, а також у багатьох інших додатках. Аналізатори U3771 та U3772 менші та легші за інші аналогічні прилади, а можливість автономного живлення робить їх ідеальними для польового застосування. Аналізатори можуть опціонально оснащуватися високостабільним опорним генератором (ОРТ.20), генератором, що слідкує, до 3 ГГц (ОРТ.74) і акумуляторними батареями.

Також дивіться:
Адвантест U3741, U3751 - аналізатори спектру. 9 кГц – 3 чи 8 ГГц.





- Роздільна здатність: від 30 Гц до 3 МГц;
- Відеосмуги: від 10 Гц до 3 МГц;
- похибка рівня: ±0,8 дБ;
- Середній рівень шуму, що відображається (з підсилювачем): до -139 дБм;
- рівень шуму SSB -105 дБс/Гц;
- динамічний діапазон 100 дБ;
- загальна похибка рівня 1 дБ;
- швидка розгортка 50 мкс;
- підсилювач (до 8 ГГц);
- стежить генератор (опція);
- Високостабільний опорний генератор (опція);
- автоматичні процедури для вимірювання рівня потужності сигналу в сусідньому каналі (ACP), ширини зайнятої смуги (OBW), побічного випромінювання;
- Можливість роботи як приймача/демодулятора ТБ сигналу;
- Кольоровий дисплей LCD 6,5”;
- 3 типи живлення, включаючи батарею;
- вхід зовнішнього тригера;

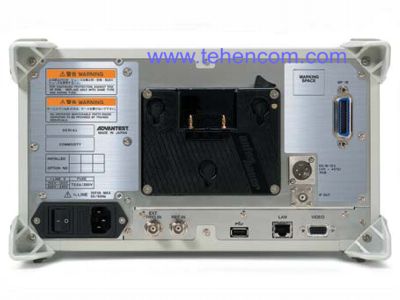

- Інтерфейси LAN, GPIB, USB, Video



Технічні особливості аналізаторів спектру Advantest U3771 та U3772

- Висока чутливість: -117 дБм на 34 ГГц (типове значення);
- функція швидкої розгортки для всього діапазону частот;
- можливість роботи в режимі двоканального аналізатора спектра;
- детектор середньоквадратичного значення;

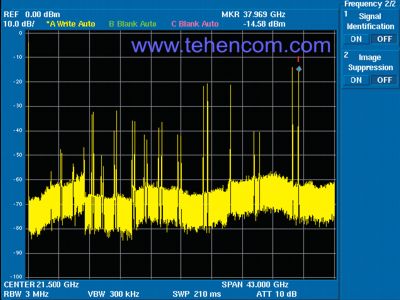

- функція видалення гармонік з спектра, що відображається;

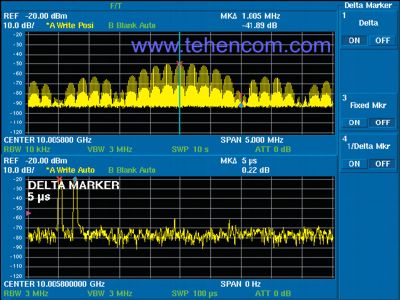

- Повний набір функцій для перегляду спектрограми, включаючи маркери та дельта-маркери;
- вимірювання частоти в міліметровому діапазоні частот;

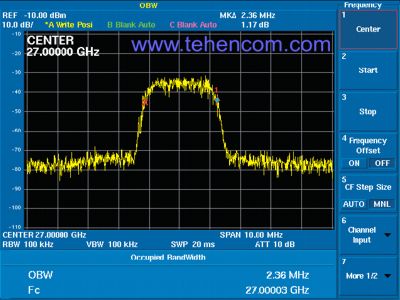

- функція вимірювання займаної смуги частот;

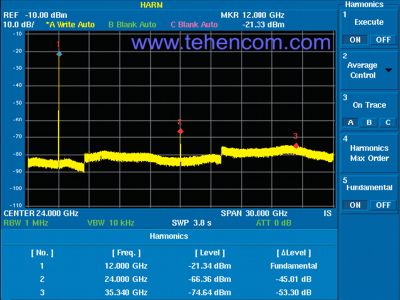

- функція вимірювання гармонік;

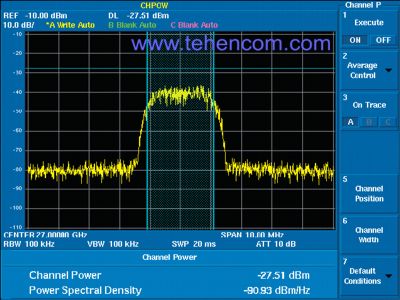

- функція вимірювання потужності в каналі;
- функція вимірювання повної потужності;
- функція вимірювання середньої потужності;
- вбудований частотомір;
- функція вимірювання витоку потужності в сусідній канал;
- Функція виміру інтермодуляційних спотворень.

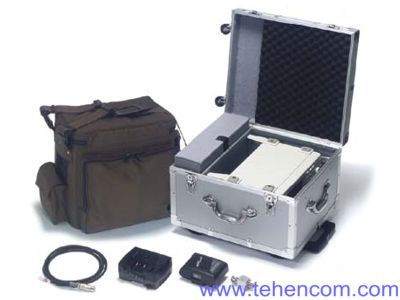

Міцний корпус та надійна конструкція

Аналізатори спектру Advantest U3771 і U3772 легкі і мають компактний дизайн. Маса цих приладів становить максимум 6 кг. Можливе харчування аналізаторів від інтегрованої батареї.

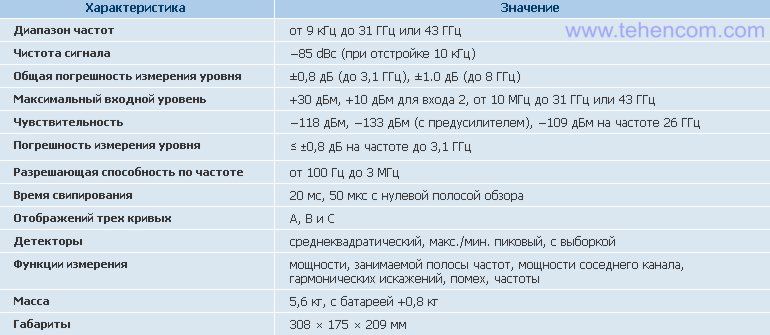

Короткі технічні характеристики аналізаторів спектру Advantest U3771 та U3772



Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.



Опис аналізаторів спектру Advantest U3771, U3772 (11 стор.; 2 МБ)

Опис опцій аналізаторів спектру Advantest серії U3700 (8 стор.; 2 МБ)

Аналізатори Advantest U3771, U3772 знято з виробництва. Всі нові моделі дивіться тут: спектроаналізатори.
