Компактная модульная измерительная платформа (1, 2 слота) EXFO FTB-1 Pro

КРАТКОЕ ОПИСАНИЕ

Компактная модульная измерительная платформа EXFO FTB-1 Pro - это решение "всё в одном" для исчерпывающего тестирования всех типов сетей передачи данных со скоростями до 111,81 Гбит/с. На платформу может быть установлен один измерительный модуль (одинарной или двойной толщины). Тип модуля определяет измерительные возможности платформы. Существует шесть модулей для анализа протоколов (серия NetBlazer V2), четыре модуля оптического рефлектометра (серия FTB-700C) и два модуля, которые объединяют анализатор протоколов и оптический рефлектометр (серия FTB-700G-V2). Кроме того, к платформе можно подключить видеомикроскоп для проверки оптических коннекторов (серия FIP-400B).

Сама платформа EXFO FTB-1 Pro представляет собой компактный, но мощный компьютер с четырёхядерным процессором и операционной системой Windows 8.1 Professional. Платформа выполнена в эргономичном корпусе и оснащена большим, качественным сенсорным экраном с диагональю 20,3 см, разрешением 1280 x 800 и поддержкой технологии мультитач. Большой экран прибора существенно упрощает конфигурирование тестов и просмотр результатов, а мощный процессор быстро выполняет всю обработку. Наличие операционной системы Windows 8.1 Professional позволяет без ограничений устанавливать на платформу любые программы.

Измерительная платформа EXFO FTB-1 Pro оснащена самыми современными интерфейсами для подключения к компьютеру и периферийным устройствам: Gigabit Ethernet, один USB 3.0, два USB 2.0 и разъём для флеш-карточки Micro SD, а в качестве недорогой опции доступны также встроенные Wi-Fi и Bluetooth. Также к платформе можно подключить внешний беспроводной 3G/4G модем и приёмник GPS. Для обеспечения длительной автономной работы, в платформе используется качественный Li-ion аккумулятор. Полное описание всех характеристик EXFO FTB-1 Pro Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Тестирование протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.), а также измерение параметров оптоволоконных линий (магистральных, городских, сетей доступа, СКС и др.).
Операционная система: Windows 8.1 Professional. Процессор: 4 ядра.
Сенсорный экран 20,3 см (разрешение 1280 x 800) с поддержкой мультитач.
Встроенный измеритель оптической мощности и просветка VFL (опция VPM2X).
Интерфейсы: USB 3.0 и 1G Ethernet (стандартно), Wi-Fi и Bluetooth (опция RF), 3G/4G модем.
Внутренняя память: 128 ГБ (флеш). Тип аккумулятора: Li-ion.
Масса: 1,5 кг. Габариты: 210 x 254 x 66 (96) мм. Рабочая температура: от 0°С до +50°С.
Установка одного сменного модуля (возможности платформы зависят от типа модуля):
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 111,81 Гбит/с (модуль FTB-890NGE)
- анализатор Ethernet, OTN, SDH, FC и CPRI до 111,81 Гбит/с (модуль FTB-890)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTB-880Q)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTB-880v2)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTB-870Q)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTB-870v2)
- анализатор протоколов до 11,318 Гбит/с + рефлектометр (39 дБ) (модуль FTB-730Gv2)
- анализатор протоколов до 11,318 Гбит/с + рефлектометр (36 дБ) (модуль FTB-720Gv2)
- рефлектометр (46 дБ, одномод) для магистралей (модуль FTB-750C)
- рефлектометр (42 дБ, одномод) для городских сетей (модуль FTB-735C)
- рефлектометр (39 дБ, одномод) для PON, FTTx / MDU (модуль FTB-730C)
- рефлектометр (36 дБ, одномод + многомод) для сетей доступа и СКС (модуль FTB-720C)
- видеомикроскоп для оптических коннекторов (серия FIP-400B)
Мощный и компактный анализатор протоколов и оптоволоконных линий

Необходимо недорогое решение для тестирования сетей до 10,7 Гбит/с? Смотрите серию EXFO MAX-800.
Нужна компактная модульная платформа на один или два слота? Смотрите модель EXFO FTB-1v2 Pro.
Нужна модульная платформа на два слота? Смотрите модель EXFO FTB-2 Pro.
Нужна мощная модульная платформа на четыре слота? Смотрите модель EXFO FTB-4 Pro.
Хотите посмотреть полный список? Переходите на главную страницу по измерительным приборам связи.

Видеообзор компактной измерительной платформы EXFO FTB-1 Pro

В этом видеосюжете, инженер компании EXFO рассказывает про возможности и преимущества компактной измерительной платформы EXFO FTB-1 Pro. В видео показано несколько платформ с разными модулями, что позволяет лучше ознакомиться с их функциональными и конструктивными особенностями.

ПОДРОБНОЕ ОПИСАНИЕ

Реальные телекоммуникационные системы - это сложная смесь устаревших стандартов и оборудования, таких как SDH/PDH, и современных технологий, например, OTN, ROADM, LTE и др. Любая функционирующая сеть находится в непрерывном процессе обновления и техническому персоналу необходимо поддерживать её в рабочем состоянии, проводить регламентные работы, устранять поломки, модернизировать оборудование, а иногда проводить масштабные работы по переводу сети на новый стандарт.

Компактная измерительная платформа EXFO FTB-1 Pro позволяет эффективно решать все эти задачи. Тестировать как оптические каналы, так и медные. Анализировать новейшие стандарты и давно устаревшие. Она обеспечивает возможность проводить измерения на всех скоростях: от самых низких (менее 1 Мбит/с) до самых высоких (111,81 Гбит/с). Точный набор возможностей определяется моделью измерительного модуля, который установлен на платформе.

В данный момент выпускаются: шесть модулей для анализа протоколов (серия NetBlazer V2), четыре модуля оптического рефлектометра (серия FTB-700C) и два модуля, которые объединяют анализатор протоколов и оптический рефлектометр (серия FTB-700G-V2). Далее на этой странице подробно рассказано о возможностях каждого измерительного модуля. Также в разработке находятся дополнительные модули, которые в ближайшем будущем ещё больше расширят возможности платформы FTB-1 Pro.

Модули анализаторов протоколов серии EXFO NetBlazer V2 для платформы FTB-1 Pro

Серия модулей EXFO NetBlazer V2 для платформы EXFO FTB-1 Pro позволяет проводить исчерпывающее тестирование протоколов Ethernet, OTN, SDH/PDH, Fibre Channel, CPRI/OBSAI и др. В зависимости от модели модуля, максимальная скорость тестируемых сетей может доходить до 111,81 Гбит/с. Существует шесть моделей модулей серии NetBlazer V2: модуль FTB-890NGE, модуль FTB-890, модуль FTB-880Q, модуль FTB-880v2, модуль FTB-870Q и модуль FTB-870v2. На рисунке ниже показаны их основные возможности и отличия. Полное описание всех характеристик модулей анализаторов протоколов серии EXFO NetBlazer V2 смотрите ниже на этой странице в разделе Документация.

Два самых функциональных модуля серии NetBlazer V2 - это модуль FTB-890NGE и модуль FTB-890. Оба модуля имеют возможность тестирования протоколов на скоростях до 111,81 Гбит/с, включая 100G Ethernet, 111,81 Гбит/с OTN (OTU4) и 10G SDH (STM-64), а также CPRI/OBSAI, Fibre Channel и др. Отличаются эти два модуля тем, что модель FTB-890 содержит только оптические интерфейсы и предназначена для современных сетей со скоростями от 10 Мбит/с до 111,81 Гбит/с. А модель FTB-890NGE также содержит электрические интерфейсы для подключения к любому типу оборудования со скоростями от 64 Кбит/с до 111,81 Гбит/с.

На этой фотографии показаны оба модуля, установленные на платформе EXFO FTB-1 Pro. Как Вы видите, модуль FTB-890NGE содержит оптические и электрические интерфейсы, а модуль FTB-890 только оптические. Все остальные характеристики у этих двух модулей одинаковые. Оба модуля имеют двойную толщину. Глубина платформы вместе с таким модулем составляет 96 мм.

Два модуля, которые поддерживают все протоколы и интерфейсы со скоростями до 11,318 Гбит/с - это модуль FTB-880Q и модуль FTB-880v2. Оба модуля являются универсальным решением, позволяющим тестировать Ethernet, OTN, SONET/SDH, DSn/PDH, ISDN PRI, Fibre Channel, FTTA и многое другое.

Различия между модулями в том, что модель FTB-880Q удваивает все возможности модели FTB-880v2. Например, модуль EXFO FTB-880v2 позволяет выполнять двупортовое тестирование 1G или 10G Ethernet, а модуль FTB-880Q может одновременно запускать два двупортовых теста 1G или 10G Ethernet или четыре однопортовых. При этом возможны любые комбинации тестов и отсутствуют ограничения на их конфигурации.

На этой фотографии показаны оба модуля, установленные на платформе EXFO FTB-1 Pro. Как Вы видите, модуль FTB-880Q имеет двойную толщину (96 мм вместе с платформой), а модуль FTB-880v2 - одинарную толщину (66 мм вместе с платформой).

В серии анализаторов протоколов EXFO NetBlazer V2 есть ещё два модуля - FTB-870Q и FTB-870v2. Их характеристики идентичны характеристикам модулей FTB-880Q и FTB-880v2, за исключением того, что в моделях FTB-870Q и FTB-870v2 отсутствуют несколько устаревших электрических интерфейсов (например отсутствует коннектор Bantam), за счёт этого модули FTB-870Q и FTB-870v2 немного дешевле. Но разница в цене не очень значительная, поэтому рекомендуем в первую очередь рассматривать FTB-880Q и FTB-880v2.

Программа управления модулями серии NetBlazer V2, установленная на платформе EXFO FTB-1 Pro, отличается мощным функционалом и одновременная проста и понятна. На рисунке ниже показано главное меню этой программы. Как Вы видите, на одном экране собраны все тесты для транспортных сетей (OTN BERT, SDH BERT, PDH BERT и др.), а также для Ethernet (Y.1564/EtherSAM, RFC 6349, RFC 2544, EtherBERT, генерация и мониторинг трафика и др.). На отдельной вкладке расположены тесты для Fibre Channel и CPRI/OBSAI. Кроме того, в этой программе есть дополнительные интеллектуальные режимы (iOptics и iSAM), которые значительно упрощают и ускоряют проведение сложных тестов.

После выбора любого из этих тестов, на экране прибора откроется соответствующее окно, в котором все основные параметры теста будут уже настроены и Вы сможете сразу запустить его. Конечно, при необходимости, можно изменить любой из стандартных параметров теста или создать свою конфигурацию.

Модули анализаторов протоколов со встроенным рефлектометром серии EXFO FTB-700G-V2

Если результаты тестирования уровня протоколов показали наличие ошибок, то возникает необходимость поиска и устранения причины появления этих ошибок. В реальности эти ошибки часто возникают из-за повреждения физической среды передачи информации либо из-за несоответствия параметров этой среды заданным нормам.

Поскольку в современных и будущих сетях основная роль в качестве среды передачи отводится оптическому волокну, компания EXFO выпустила серию совмещённых модулей, которые объединяют все возможности модуля анализатора протоколов FTB-880v2 (см. выше на этой странице) и модуля оптического рефлектометра FTB-700C (см. ниже на этой странице). Эта серия называется EXFO FTB-700G-V2 и позволяет тестировать все уровни: от физической целостности оптоволокна до уровня сервисов, которые работают поверх Ethernet.

Серия совмещённых модулей EXFO FTB-700G-V2 состоит из двух моделей: FTB-730Gv2, которая содержит одномодовый рефлектометр с динамическим диапазоном 39 дБ и модели FTB-720Gv2, которая содержит одномодовый рефлектометр с динамическим диапазоном 36 дБ и многомодовый рефлектометр с динамическим диапазоном 29 дБ. Все модули серии FTB-700G-V2 имеют двойную толщину. Глубина платформы FTB-1 Pro вместе с таким модулем составляет 96 мм.

На фотографии ниже показан модуль EXFO FTB-730Gv2-SM8, присоединённый к платформе EXFO FTB-1 Pro. Там же приводится краткое описание всех коннекторов этого модуля и основных элементов платформы. Обратите внимание на обозначение 12 (просветка VFL) и на обозначение 14 (измеритель оптической мощности). Оба эти элемента устанавливаются в платформу FTB-1 Pro если заказана опция VPM2X. Полное описание всех характеристик совмещённых модулей серии EXFO FTB-700G-V2 смотрите ниже на этой странице в разделе Документация.

Модули оптического рефлектометра серии EXFO FTB-700C для платформы EXFO FTB-1 Pro

Для измерительной платформы EXFO FTB-1 Pro выпускается серия качественных оптических рефлектометров EXFO FTB-700C. Серия состоит из четырёх моделей: модуль FTB-750C (46 дБ, одномод) для протяжённых магистралей, модуль FTB-735C (42 дБ, одномод) для городских сетей, модуль FTB-730C (39 дБ, одномод), оптимизированный для PON, FTTx / MDU и модуль FTB-720C (36 дБ одномод + 29 дБ многомод) для сетей доступа и СКС. Полный функционал модулей FTB-730C и FTB-720C также реализован в виде отдельных портативных приборов EXFO MaxTester 730C и 720C.

На фотографии ниже показан модуль EXFO FTB-730C в конфигурации SM8, который кроме рефлектометра со стандартными длинами волн 1310 нм и 1550 нм (левый коннектор с зелёным ободком), также содержит рефлектометр для тестирования активных волокон, с рабочей длиной волны 1650 нм и встроенным фильтром (правый коннектор с зелёным ободком). На этой фотографии модуль показан отдельно от платформы EXFO FTB-1 Pro. Все рефлектометрические модули серии FTB-700C имеют одинарную толщину. Общая глубина платформы вместе с таким модулем составляет 66 мм.

Для управления всеми модулями оптических рефлектометров серии FTB-700C используется единая программа, которая установлена на платформе EXFO FTB-1 Pro. Интерфейс пользователя полностью русифицирован. Все настройки просты и понятны, а результаты измерений отображаются в графическом и табличном виде. Программа работы с рефлектограммами объединяет двадцатилетний опыт компании EXFO в этой области и содержит все необходимые функции, которые только могут понадобиться на практике. Её подробное руководство пользователя на русском языке находится ниже на этой странице в разделе Документация (режим OTDR).

На этом рисунке, в качестве примера, показан скриншот этой программы. В верхней части отображается рефлектограмма на двух длинах волн: 1310 нм (текущий, чёрный график) и 1550 нм (светло-серый график). Под рефлектограммой располагается таблица событий, в которой приводятся автоматически рассчитанные результаты потерь, отражения и т.д. для каждого события, обнаруженного в исследуемом оптическом волокне на длине волны 1310 нм. Чтобы посмотреть результаты на 1550 нм, достаточно нажать одну кнопку. Справа расположены основные кнопки управления, в том числе и кнопка быстрого сохранения с автоматическим наименованием файлов.

Кроме классических рефлектограмм, модули серии EXFO FTB-700C могут выполнять измерения в режиме iOLM. В этом режиме, модуль рефлектометра на каждой длине волны проводит серию измерений с разной длительностью зондирующих импульсов и объединяет их в простую и интуитивно понятную графическую блок-схему, показывая положение, потери, отражение и тип каждого элемента. При этом, параметры тестирования для каждого индивидуального измерения определяются интеллектуальными алгоритмами прямо в процессе работы. Так как все оптические волокна являются разными, у каждого измерения iOLM будет свой набор параметров тестирования в зависимости от длины волокна, потерь и значения отражения. Подробное руководство пользователя по режиму iOLM находится ниже на этой странице в разделе Документация.

Поскольку в режиме iOLM на каждой длине волны проводится несколько измерений, в результате получается точная и наглядная картина состояния каждого волокна, понятная даже для новичков. В качестве примера, на этом рисунке показан скриншот программы с результатами измерений в режиме iOLM. В верхней части находится графическое представление всех найденных в волокне событий с указанием точных расстояний до них и между ними. В средней части показаны вносимые и обратные потери всего канала на трёх длинах волн (1310 нм, 1490 нм и 1550 нм). В нижней части располагается таблица событий, в которой можно просмотреть расширенную информацию по каждому событию.

Кроме этих двух режимов (рефлектометр и iOLM), модули серии EXFO FTB-700C могут содержать различные дополнительные опции, которые ещё больше расширяют функционал и обеспечивают решение любых задач по тестированию оптических волокон (одномодовых и многомодовых) в любых типах сетей (магистрали, городские, PON, СКС и т.д.). Полное описание всех характеристик рефлектометрических модулей серии EXFO FTB-700C смотрите ниже на этой странице в разделе Документация.

Видеомикроскопы серии EXFO FIP-400B для проверки качества оптических коннекторов

Проверка чистоты и качества оптических коннекторов - это обязательное требование при эксплуатации современных сетей. Есть несколько международных стандартов (IEC, IPC), определяющих методику расчёта степени чистоты коннектора с учётом количества, размеров и расположения обнаруженных микрозагрязнений. И чем выше скорость передачи по оптическому волокну - тем более строгие требования предъявляются к качеству коннекторов. На этом рисунке показан пример оптического коннектора, который из-за загрязнений признан программой автоматического анализа несоответствующим стандарту (негодным). Красными точками программа отметила микрозагрязнения, которые в данном случае послужили причиной такого решения.

Понимая важность проверки качества оптических коннекторов и максимальной автоматизации этого процесса, компания EXFO разработала инновационную серию видеомикроскопов FIP-400B. В серии пять моделей. Три с интерфейсом USB (модели: FIP-410B, FIP-420B и FIP-430B), которые могут подключаться как к компьютеру, так и прямо к приборам EXFO (включая платформу EXFO FTB-1 Pro). Плюс две беспроводных модели (FIP-425B и FIP-435B), которые могут подключаться к смартфонам, планшетам и к приборам EXFO у которых есть встроенная поддержка Wi-Fi (например к платформе EXFO FTB-1 Pro с опцией RF).

В этой таблице перечислены возможности пяти моделей видеомикроскопов EXFO FIP-400B. Самая простая модель FIP-410B имеет три степени увеличения, показывает видеоизображение торца коннектора в реальном времени и может сохранять фотографии в память устройства. Более функциональная модель FIP-420B дополнительно может выполнять автоцентровку изображения, проводить оценку качества коннектора на соответствие стандартам и имеет на корпусе цветовой индикатор "годен / не годен". Самая функциональная модель FIP-430B дополнительно может выполнять фокусировку изображения, устраняя необходимость ручных манипуляций. С моделью FIP-430B вся работа выполняется полностью автоматически.

Две беспроводные модели FIP-425B и FIP-435B ещё больше увеличивают возможности и удобство работы, так как исключают физическое соединение между видеомикроскопом и устройством отображения. На практике значительно удобнее подключаться к оптическому оборудованию, держа в руках лёгкий и компактный микроскоп без всяких проводов. Далее на этой странице в разделе Документация приводятся подробные характеристики этой серии с большим количеством фотографий и примеров применения.

Конструктивные особенности модульной измерительной платформы EXFO FTB-1 Pro

Корпус платформы EXFO FTB-1 Pro выполнен в соответствии с лучшими традициями по эргономике. Платформа снабжена большим, качественным экраном с поддержкой технологии множественного касания. Масса платформы с аккумулятором, но без модуля составляет 1,5 кг. Габариты зависят от типа установленного модуля. Если установлен модуль одинарной толщины, то габариты равны: 210 x 254 x 66 мм. Если установлен модуль двойной толщины, то габариты равны: 210 x 254 x 96 мм. Диапазон рабочих температур находится в пределах от 0°С до +50°С. Для примера, на этой фотографии показан вид задней стороны платформы с установленным модулем оптического рефлектометра, который имеет одинарную толщину.

Технические характеристики измерительной платформы EXFO FTB-1 Pro

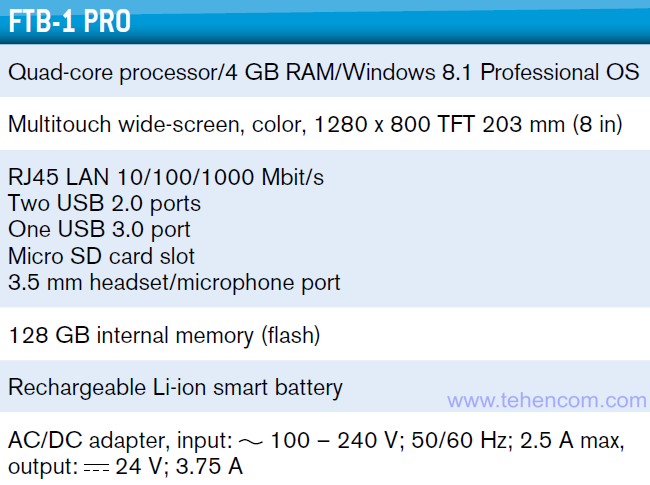

На этом рисунке показаны только самые главные характеристики компактной модульной измерительной платформы EXFO FTB-1 Pro. Полный перечень технических характеристик Вы можете скачать ниже на этой странице в разделе Документация в формате PDF.

Комплект поставки измерительной платформы EXFO FTB-1 Pro

Платформа EXFO FTB-1 Pro всегда используется вместе с соответствующим измерительным модулем. Комплект поставки модуля зависит от его модели.

Основные опции для измерительной платформы EXFO FTB-1 Pro

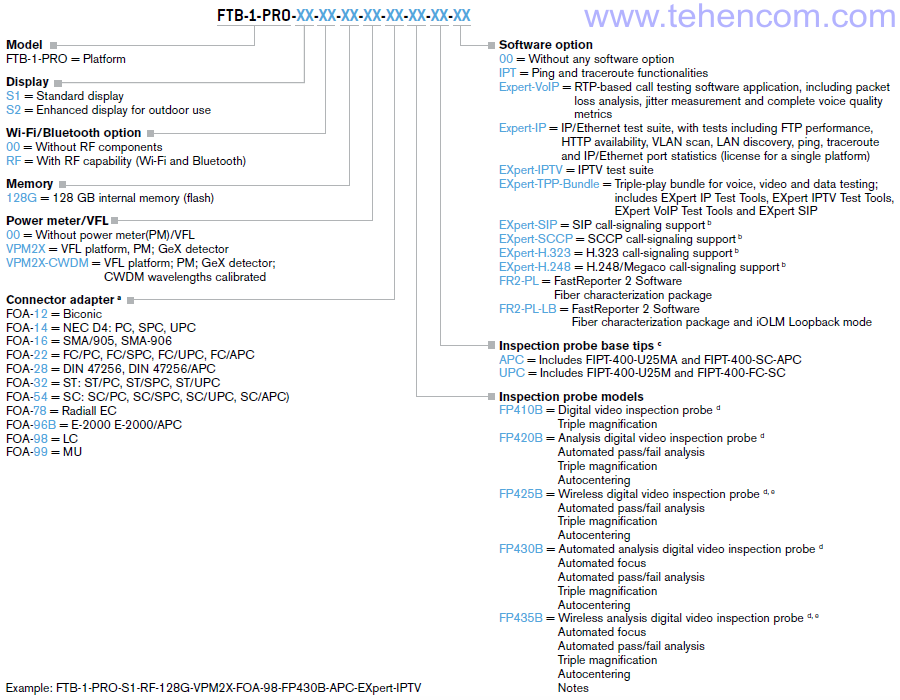

На рисунке выше приводятся основные опции для платформы EXFO FTB-1 Pro. Поскольку платформа всегда используется вместе с измерительным модулем, а любой из совместимых модулей также содержит значительное количество опций, для выбора правильной конфигурации, мы рекомендуем ознакомиться с подробной документацией в формате PDF, которая есть ниже на этой странице в разделе Документация.
