Серия лабораторных анализаторов спектра и сигналов до 26 ГГц Anritsu MS269xA

Анализаторы спектра и анализаторы сигналов Anritsu серии MS269xA: модель MS2690A (50 Гц – 6 ГГц); модель MS2691A (50 Гц – 13,5 ГГц); модель MS2692A (50 Гц – 26,5 ГГц)

Код товара: 1000007

Под заказ

Добавьте товар в корзину. Наш специалист согласует с Вами комплектацию, сообщит цену и срок поставки.

Цена по запросу

КРАТКОЕ ОПИСАНИЕ

Анализаторы спектра и сигналов Anritsu серии MS269xA обеспечивают максимальную точность и скорость измерений, а также целый ряд продвинутых функциональных возможностей: встроенный векторный генератор сигналов и др. При разработке серии MS269xA японская компания Anritsu в первую очередь старалась обеспечить максимальные технические характеристики. Серия содержит три модели, которые отличаются частотным диапазоном: MS2690A (50 Гц – 6 ГГц), MS2691A (50 Гц – 13,5 ГГц), MS2692A (50 Гц – 26,5 ГГц).

Полное описание всех характеристик Anritsu MS269xA Вы можете скачать ниже на этой странице в разделе Документация. А основные отличия четырёх серий лабораторных анализаторов спектра и сигналов Anritsu смотрите в этом сравнении.

Основные характеристики:
Частота: 50 Гц – 6 ГГц (модель MS2690A).
Частота: 50 Гц – 13,5 ГГц (модель MS2691A).
Частота: 50 Гц – 26,5 ГГц (модель MS2692A).
Разрешение (RBW): 1 Гц – 31,25 МГц.
Полоса анализа сигналов: 31,25 МГц (стандартно); 62,5 МГц (опция); 125 МГц (опция).
Амплитуда: от +30 дБм до -155 дБм. Погрешность амплитуды: ±0,3 дБ.
Аппаратные опции: предусилитель, рубидиевый опорный генератор, векторный генератор сигналов (125 МГц - 6 ГГц), генератор сигналов произвольной формы, измерение уровня ошибок BER, измерение коэффициента шума (шум-фактора), отключение (обход) приселектора, прямая оцифровка радиосигнала на внешний диск.
Программные опции: генерация, демодуляция и анализ беспроводных стандартов связи: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA, CDMA2000, EV-DO, HSDPA/HSUPA, WiMAX, WLAN (802.11), Bluetooth и другие (всего 37 программных опций).
Экран 21,3 см (разрешение 1024 x 768). Интерфейсы: USB, Ethernet, IEEE-488 (GPIB).
Масса: 13,5 кг. Габариты: 340 x 200 x 350 мм. Рабочая температура: от +5°С до +45°С.
Максимальные технические характеристики и функциональность

Кроме того, компания Anritsu выпускает ещё одну серию лабораторных анализаторов спектра и сигналов: MS2830A. Эта серия немного проще по техническим характеристикам чем MS269xA, зато обеспечивает диапазон частот до 43 ГГц (а с внешними смесителями до 325 ГГц) и очень большой набор опций расширения.

Нужен качественный анализатор в портативном корпусе? Смотрите серию Anritsu MS2720T.
Нужно портативное исполнение и диапазон до 54 ГГц? Смотрите серию Anritsu MS2090A Field Master Pro.
Нужен лабораторный анализатор, но подешевле? Смотрите серию Anritsu MS2830A.
Нужны минимальные фазовые шумы? Смотрите серию Anritsu MS2840A.
Нужна полоса демодуляции до 1 ГГц? Смотрите серию Anritsu MS2850A.
Нужен анализатор спектра реального времени? Смотрите серию Tektronix RSA500A.
Нужен анализатор спектра, совмещённый с осциллографом? Смотрите серию Tektronix MDO4000C.
Хотите больше информации? Тут можно Прочитать и скачать всё про анализатор спектра.

Анализаторы Anritsu MS2690A, MS2691A и MS2692A сочетают в себе возможности сразу трёх приборов

В стандартной конфигурации любой из приборов MS2690A, MS2691A и MS2692A содержит функционал анализатора спектра и анализатора сигналов. При установке дополнительной опции, возможно добавление функционала векторного генератора сигналов с рабочим диапазоном от 125 МГц до 6 ГГц. В таком случае, станет возможной не только генерация векторных сигналов, но и запись сигналов с эфира в память прибора с последуюшей генерацией их точной копии.

Anritsu MS269xA - это анализатор спектра + анализатор сигналов + векторный генератор сигналов в одном приборе
Anritsu MS269xA - это анализатор спектра + анализатор сигналов + векторный генератор сигналов в одном приборе.

Режим анализатора спектра Anritsu MS2690A, MS2691A и MS2692A

В стандартной конфигурации любой из приборов MS2690A, MS2691A и MS2692A содержит мощный функционал анализатора спектра. В список стандартных измерений анализатора спектра входят:
- Channel Power
- Occupied Bandwidth
- Adjacent Channel Leakage Power
- Spectrum Emission Mask
- Spurious Emission
- Burst Average Power
- Frequency Counter
- Multi-marker & Marker List
- Highest 10 Markers
- Limit Line
- 2-tone 3rd-order Intermodulation Distortion
- Phase Noise

Точность и скорость измерения анализаторов спектра Anritsu MS2690A, MS2691A и MS2692A находятся на самом высоком уровне. Это одна из лучших серий анализаторов компании Anritsu. Для примера, на фотографии ниже показан динамический диапазон и скорость измерения реального сигнала. Полный перечень возможностей приборов в режиме анализатора спектра смотрите на этой странице в разделе Документация.

На этом примере экрана виден отличный динамический диапазон (более 100 дБ) и высокая скорость измерения (60 мс) анализаторов Anritsu серии MS269xA при полосе обзора 10 МГц
На этом примере экрана виден отличный динамический диапазон (более 100 дБ) и высокая скорость измерения (60 мс) анализаторов Anritsu серии MS269xA при полосе обзора 10 МГц.

Режим анализатора сигналов Anritsu MS2690A, MS2691A и MS2692A

В стандартной конфигурации любой из приборов MS2690A, MS2691A и MS2692A также содержит первоклассный анализатор сигналов. Стандартный набор измерений, которые можно выполнять включают:
- Power vs. Time
- Frequency vs. Time
- Phase vs. Time
- CCDF/APD
- AM Depth
- FM Deviation
- частотно-временная диаграмма

При наличии дополнительных программных опций, также можно выполнять демодуляцию и анализ беспроводных стандартов связи: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA, CDMA2000, EV-DO, HSDPA/HSUPA, WiMAX, WLAN (802.11), Bluetooth и другие. Полный перечень возможностей приборов в режиме анализатора сигналов смотрите ниже на этой странице в разделе Документация.

Пример LTE сигнала, с искажениями от взаимного влияния символов передачи. Измерение выполнено анализатором сигналов Anritsu MS2690A, MS2691A и MS2692A.
Пример LTE сигнала, с искажениями от взаимного влияния символов передачи. Измерение выполнено анализатором сигналов Anritsu MS2690A, MS2691A и MS2692A.

Режим векторного генератора сигналов Anritsu MS2690A, MS2691A и MS2692A

Встроенный векторный генератор сигналов (опция -020 и дополнительные программные опции) существенно расширяет область применения приборов MS2690A, MS2691A и MS2692A. Помимо генерации стандартных сигналов: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA, CDMA2000, EV-DO, HSDPA/HSUPA, WiMAX, WLAN (802.11), Bluetooth и других типов, Вы также сможете формировать собственные виды любых сигналов в диапазоне 125 МГц - 6 ГГц. Например добавлять шум к тестовому сигналу (как на фотографии ниже), для проверки устойчивости работы принимающего оборудования при плохом соотношении сигнал/шум. Полный перечень возможностей приборов в режиме векторного генератора сигналов смотрите ниже на этой странице в разделе Документация.

Векторный генератор сигналов Anritsu MS2690A, MS2691A и MS2692A - добавление шума к тестовому сигналу, для проверки устойчивости работы принимающего оборудования при плохом соотношении сигнал/шум
Добавление шума к тестовому сигналу, для проверки устойчивости работы принимающего оборудования при плохом соотношении сигнал/шум.

Анализаторы Anritsu MS2690A, MS2691A и MS2692A построены по новому, улучшенному принципу

Многие модели анализаторов спектра построены таким образом, что их основной рабочий диапазон составляет 3 ГГц, а все частоты выше 3 ГГц понижаются до этого рабочего диапазона с помощью внутренних смесителей. Как следствие, в таких анализаторах максимальные характеристики обеспечиваются в диапазоне до 3 ГГц.

С другой стороны, анализаторы Anritsu MS2690A, MS2691A и MS2692A построены по новой, улучшенной схеме. У них основной рабочий диапазон частот составляет целых 6 ГГц. И во всём этом диапазоне обеспечивается максимальная точность измерений. Благодаря такому техническому решению, анализаторы серии Anritsu MS269xA обладают лучшими в своём классе характеристиками.

Структурная схема анализаторов спектра и сигналов Anritsu MS269xA
Структурная схема анализаторов спектра и сигналов Anritsu MS269xA.

Большой, наглядный дисплей анализаторов Anritsu MS2690A, MS2691A и MS2692A

Анализаторы спектра и сигналов Anritsu серии MS269xA оснащены качественным экраном с диагональю 21,3 см и разрешением 1024 x 768. Все основные установки анализатора постоянно отображаются на главном экране, что уменьшает необходимость пользоваться дополнительными меню. Спектрограмма также отображается очень чётко и детально.

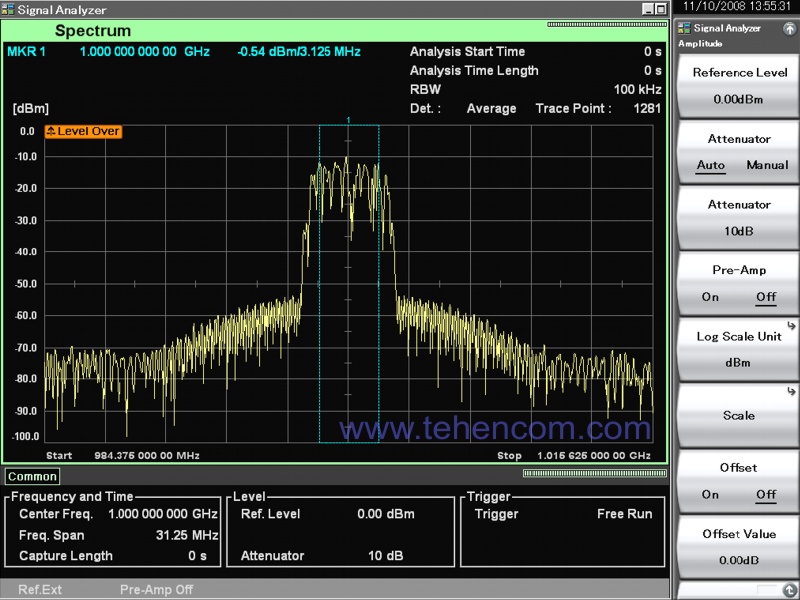

Пример главного экрана анализаторов Anritsu серии MS269xA в режиме анализа спектра
Пример главного экрана анализаторов Anritsu серии MS269xA в режиме анализа спектра. Для просмотра в натуральную величину (1024 x 768), нажмите на картинку.

Основные отличия разных серий лабораторных анализаторов спектра и сигналов Anritsu

В настоящее время японская компания Anritsu выпускает четыре серии лабораторных анализаторов спектра и сигналов: Anritsu MS2830A, Anritsu MS2840A, Anritsu MS2850A и Anritsu MS269xA. Все они выполнены в классическом настольном корпусе и имеют унифицированный пользовательский интерфейс. Однако, эти четыре серии отличаются набором возможностей (опций), точностью измерений и стоимостью.

Четыре серии лабораторных анализаторов спектра и сигналов Anritsu
Четыре серии лабораторных анализаторов спектра и сигналов Anritsu.



Серия Anritsu MS2830A (до 43 ГГц) относится к среднему классу, как по точности измерений, так и по стоимости. Она обеспечивает отличное соотношение цена / возможности и хорошо подходит для широкого круга задач анализа спектра и сигналов. Стоит подчеркнуть великолепные возможности для работы с коммерческими стандартами связи, например: LTE, W-CDMA, GSM, WLAN и т.д. (за исключением 5G). Приборы серии MS2830A могут выполнять анализ сигналов с полосой до 125 МГц, однако если полоса анализа превышает 31,25 МГц, то за пределами анализируемой полосы не должно быть других сигналов, иначе образуются зеркальные частоты.

Серия Anritsu MS2840A (до 44,5 ГГц) обладает улучшенными характеристиками, по сравнению с MS2830A, особенно в плане фазовых шумов при небольших отстройках от несущей. Демодуляция коммерческих стандартов связи не поддерживается, зато серия MS2840A отлично подходит для разработки и настройки устройств, использующих собственные (proprietary) цифровые виды модуляции на базе QAM, APSK и др., а также различные аналоговые модуляции. Аналогично серии MS2830A, приборы серии MS2840A могут выполнять анализ сигналов с полосой до 125 МГц, однако если полоса анализа превышает 31,25 МГц, то за пределами анализируемой полосы не должно быть других сигналов, иначе образуются зеркальные частоты.

Серия Anritsu MS2850A (до 44,5 ГГц) обеспечивает такую же точность измерений как серия MS2840A, плюс может выполнять демодуляцию и анализ сигналов в рекордной полосе 1 ГГц. Эта серия идеальна для разработки и настройки оборудования 5G, а также любых устройств, использующих широкие полосы модуляции, например систем спутниковой связи или собственных систем широкополосной цифровой связи. Также поддерживаются коммерческие стандарты (LTE, W-CDMA, GSM и др.). Кроме того, анализаторы серии MS2850A могут записывать во внутреннюю память до 3,9 Гвыб оцифрованного сигнала и передавать его на компьютер для расширенного анализа, при этом скорость оцифровки может достигать 1,3 Гвыб/с, что позволяет детально исследовать любые сигналы, в том числе импульсные.

Серия Anritsu MS269xA (до 26,5 ГГц) относится к высокому классу по точности измерений, а стоит немного дороже серии MS2840A. Основная особенность серии MS269xA - это возможность анализа сигналов с полосой до 125 МГц без появления зеркальных частот. Поддерживается демодуляция коммерческих стандартов связи: LTE, W-CDMA, GSM, WLAN и т.д. Также поддерживается демодуляция и анализ 5G.

Все серии лабораторных анализаторов спектра и сигналов Anritsu могут быть укомплектованы множеством дополнительных опций, с помощью которых решаются различные практические задачи, например: предварительные испытания ЭМС, измерение фазового шума, генерация сложных сигналов с помощью встроенного векторного генератора, высокоточные измерения частоты с помощью встроенного рубидиевого опорного генератора и т.д. Обратите внимание, что при использовании внешних смесителей, рабочий диапазон частот некоторых лабораторных анализаторов может быть расширен до 325 ГГц.

Эта документация в формате PDF содержит наиболее полное описание возможностей анализаторов Anritsu серии MS269xA, их технических характеристик и режимов работы.

Описание анализаторов Anritsu MS2690A, MS2691A, MS2692A (на английском) (48 стр.; 6 МБ)

Описание программных опций анализатора сигналов (на английском) (76 стр.; 6 МБ)

Описание программных опций встроенного векторного генератора сигналов (на английском) (84 стр.; 5 МБ)
