Анализаторы спектра реального времени Aaronia SPECTRAN V6
модели (10 МГц – 6 ГГц): V6-RSA250X, V6-RSA500X и V6-RSA2000X

Анализ спектра с максимальной скоростью сканирования и обнаружения

Содержание страницы:

Краткое описание

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Анализаторы спектра реального времени Aaronia SPECTRAN V6. Модели (10 МГц – 6 ГГц): V6-RSA250X, V6-RSA500X и V6-RSA2000X



КРАТКОЕ ОПИСАНИЕ

В конце 2020 года немецкая компания Aaronia существенно обновила свою линейку анализаторов спектра реального времени. Серия предыдущего поколения (SPECTRAN V5) была снята с производства, а вместо неё выпущена новая инновационная серия SPECTRAN V6 с полосой анализа в реальном времени до 245 МГц.

Серия анализаторов Aaronia SPECTRAN V6 состоит из трёх базовых моделей: V6-RSA250X (полоса анализа 80 МГц), V6-RSA500X (полоса анализа 80 МГц + I/Q генератор) и V6-RSA2000X (сдвоенный анализатор с полосой анализа 2x160 МГц + I/Q генератор). Функционал этих базовых моделей можно существенно расширить с помощью дополнительных опций. Полное описание всех характеристик анализаторов SPECTRAN V6 Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики серии Aaronia SPECTRAN V6:
Частота: 10 МГц – 6 ГГц, полоса анализа 80 МГц (модель Aaronia V6-RSA250X).
Частота: 10 МГц – 6 ГГц, полоса анализа 80 МГц, I/Q генератор (модель Aaronia V6-RSA500X).
Частота: 10 МГц – 6 ГГц, полоса анализа 2x160 МГц, I/Q генератор (модель Aaronia V6-RSA2000X).
Разрешение (RBW): 0,062 Гц – 200 МГц. Амплитуда: +23 дБм до -150 дБм.
Шумы: -150 дБм (до -170 дБм с внутренним предусилителем).
Модель V6-RSA2000X сканирует весь диапазон частот за 5 мс.
Непрерывная передача I/Q данных со скоростью до 784 МБ/с (через два USB 3).
Полоса захвата реального времени: 80 МГц, 120 МГц, 160 МГц или 245 МГц.
Минимальная длительность события, обнаруживаемого с вероятностью 100 %: до 10 нс.
Дополнительные опции: внутренний предусилитель 20 дБ, расширение полосы анализа, высокостабильный опорный генератор OCXO (0,005 ppm), приёмник GPS и др.
Интерфейсы: USB 3. Масса: 0,85 кг. Габариты: 210 x 115 x 30 мм.
Рабочая температура: от 0°С до +50°С. Расширенный диапазон (опция): от -40°С до +75°С.
Анализ спектра с максимальной скоростью сканирования и обнаружения

Кроме того, компания Aaronia выпускает совсем недорогую серию портативных анализаторов спектра: SPECTRAN V4 (до 9,4 ГГц). Эта серия намного проще по техническим характеристикам чем SPECTRAN V6, зато шире по частотному диапазону и с минимальной ценой.

Нужен похожий анализатор реального времени? Смотрите модель Tektronix RSA306B.
Нужна высокая точность измерений? Смотрите серию Tektronix RSA500A.
Нужен портативный анализатор спектра до 54 ГГц? Смотрите серию Anritsu MS2090A Field Master Pro.
Хотите посмотреть полный список анализаторов? Тут собраны Все анализаторы спектра.



Программное обеспечение RTSA-Suite PRO для анализаторов спектра Aaronia SPECTRAN V6

Отличные характеристики компактных USB анализаторов серии SPECTRAN V6 полностью раскрываются с помощью компьютерного программного обеспечения Aaronia RTSA-Suite PRO. Это уникальное программное обеспечение поставляется с каждым прибором SPECTRAN V6 абсолютно бесплатно.

Программа RTSA-Suite PRO используется для управления работой анализатора и наглядного отображения результатов различных измерений на экране персонального компьютера. Большие экраны современных компьютеров, особенно 4K дисплеи с разрешением 3840 на 2160 точек, хорошо подходят для визуализации сложных радиосигналов с множеством мелких деталей.

Программное обеспечение Aaronia RTSA-Suite PRO бесплатно поставляется с каждым анализатором Aaronia SPECTRAN V6

Программа RTSA-Suite PRO бесплатно поставляется с каждым прибором SPECTRAN V6.
Нажмите на фото, чтобы увеличить изображение.



Анализаторы реального времени Aaronia SPECTRAN V6 сканируют спектр с очень высокой скоростью, превышающей для старшей модели V6-RSA2000X значение 1 ТГц в секунду (6 ГГц за 5 мс). Такая внушительная скорость сканирования даёт возможность одновременно мониторить различные участки спектра, практически не теряя детализации сигналов.

В качестве примера на этом скриншоте показан непрерывный мониторинг двадцати восьми отдельных участков спектра в диапазоне от 700 МГц до 6 ГГц. Для каждого участка Вы можете установить свои параметры анализа (опорный уровень, значение RBW, тип детектора и так далее).

Мониторинг двадцати восьми отдельных участков спектра в диапазоне от 700 МГц до 6 ГГц, проводимый с помощью анализатора Aaronia SPECTRAN V6 и программного обеспечения Aaronia RTSA-Suite PRO

Мониторинг двадцати восьми отдельных участков спектра в диапазоне от 700 МГц до 6 ГГц.
Нажмите на фото, чтобы увеличить изображение.



Все анализаторы реального времени серии Aaronia SPECTRAN V6 в базовой комплектации могут проводить IQ демодуляцию сигналов. С помощью программы Aaronia RTSA-Suite PRO результаты IQ демодуляции могут быть визуализированы различными способами. Например, кроме привычного всем сигнального созвездия (constellation diagram) также доступна 3D визуализация.

На этом скриншоте продемонстрирована трёхмерная визуализация демодулированного сигнала ADS-B (автоматического зависимого наблюдения-вещания), который используется самолётами и авиадиспетчерами для контроля движения воздушных судов. Также сигналы ADS-B применяются в некоторых типах беспилотных летательных аппаратов БПЛА.

IQ демодуляция радиосигналов является стандартной функцией Aaronia RTSA-Suite PRO

IQ демодуляция радиосигналов является стандартной функцией Aaronia RTSA-Suite PRO.
Нажмите на фото, чтобы увеличить изображение.



Конструктивное исполнение анализаторов спектра Aaronia SPECTRAN V6

Конструктивно все модели анализаторов спектра реального времени Aaronia SPECTRAN V6 представляют собой компактные приборы, массой 850 грамм, без дисплея и кнопок. Питание анализаторов, управление и передача данных выполняется через скоростной интерфейс USB 3.

На этой фотографии показана передняя и задняя панели старшей модели серии SPECTRAN V6 (это модель V6-RSA2000X). На передней панели расположены три радиочастотных коннектора типа SMA(f). Коннекторы с маркировкой Rx1 и Rx2 - это два входа сдвоенного анализатора спектра, каждый с полосой анализа в реальном времени 160 МГц (в моделях V6-RSA250X и V6-RSA500X присутствует только коннектор Rx1). Коннектор с маркировкой Tx - это выход I/Q генератора с полосой 120 МГц и мощностью до +3 дБм.

На задней панели расположены четыре коннектора SMB(f): вход опорной частоты 10 МГц (REF 10MHz), вход-выход запуска развёртки (TRG 3,3V), вход-выход сигнала PPM (PPM 3,3V) и вход сигнала GPS с подачей питания на внешнюю GPS антенну (GPS ACT 3,3V). Также на задней панели расположены три USB разъёма: основной разъём для передачи данных и питания (DATA), дополнительный разъём для ускорения передачи данных, например если используется потоковая передача при полосе анализа 245 МГц (BOOST) и ещё один разъём питания от USB (POWR).

Назначение коннекторов старшей модели (Aaronia V6-RSA2000X) серии SPECTRAN V6

Назначение коннекторов старшей модели (V6-RSA2000X) серии SPECTRAN V6.



Расширение базовых возможностей анализаторов Aaronia SPECTRAN V6

Все модели Aaronia SPECTRAN V6 даже в базовой комплектации позволяют проводить подробный анализ спектральных характеристик радиосигналов. Чтобы ещё больше увеличить возможности приборов, их можно доукомплектовать различными опциями. К основным опциям относятся: внутренний предусилитель на 20 дБ, расширение полосы захвата реального времени (до 120 МГц или до 245 МГц), устойчивый к вибрациям высокостабильный опорный генератор OCXO (0,005 ppm, ±0,0001 ppm/g) и встроенный приёмник GPS с защитой от подмены координат. Полный список доступных опций смотрите в разделе Документация.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей анализаторов спектра реального времени Aaronia SPECTRAN V6, их технических характеристик и режимов работы:

Описание анализаторов спектра Aaronia SPECTRAN V6 (на английском) (8 стр.; 6 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Базовая теория по анализу спектра и анализу сигналов

Сравнительная таблица основных характеристик анализаторов спектра и сигналов

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора анализатора спектра и сигналов, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

Tektronix RSA306B - Портативный анализатор спектра реального времени до 6,2 ГГц Tektronix RSA306B - портативный анализатор спектра реального времени до 6,2 ГГц

Tektronix RSA500A - Портативные анализаторы спектра реального времени, АФУ, кабелей и антенн Tektronix RSA500A - анализаторы спектра реального времени, АФУ, кабелей и антенн

Anritsu MS2712E, MS2713E - Портативные анализаторы спектра (до 6 ГГц) Anritsu MS2712E, MS2713E - портативные анализаторы спектра (до 6 ГГц)

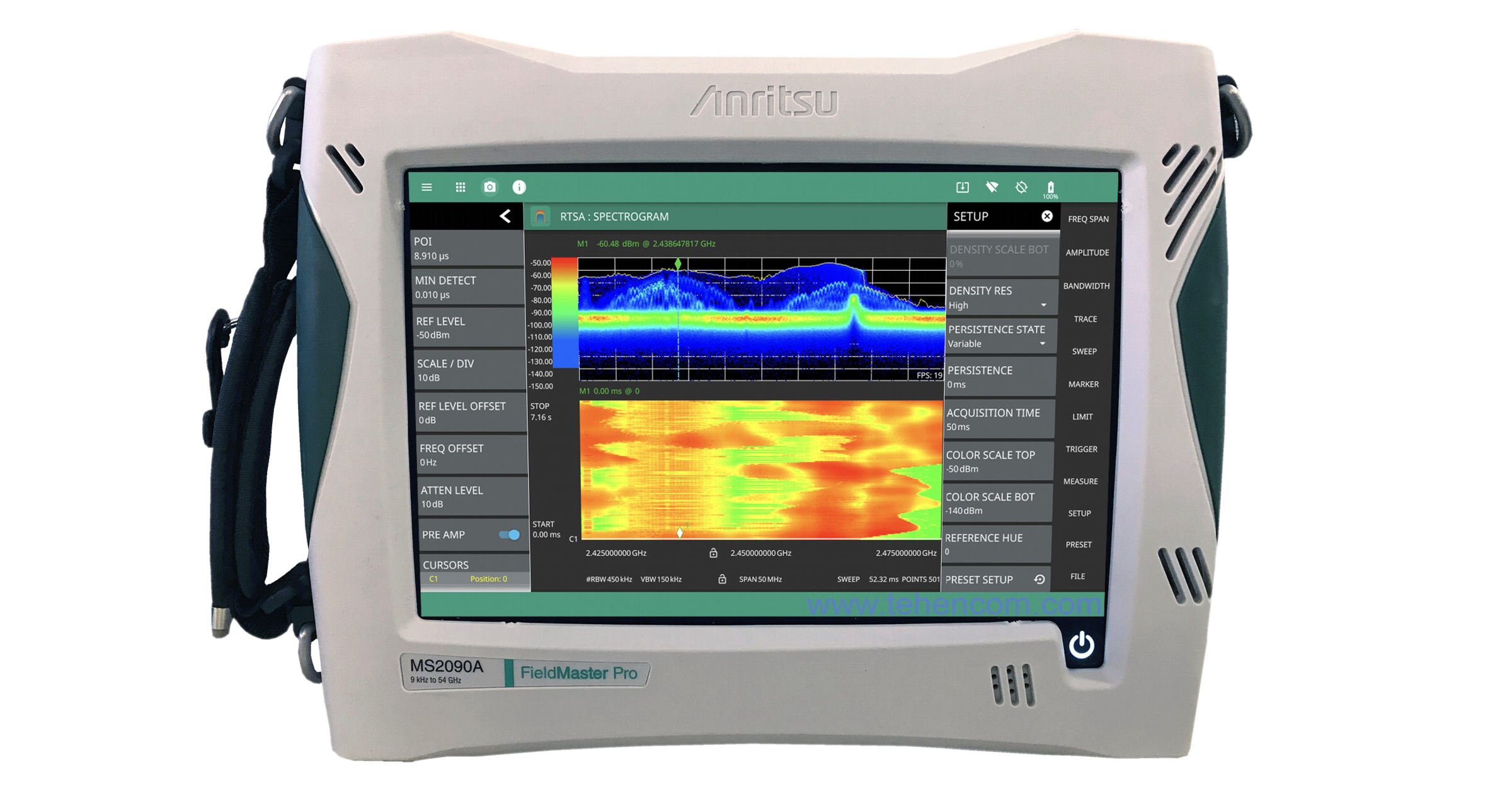

Anritsu MS2090A Field Master Pro - портативные анализаторы спектра реального времени и анализаторы сигналов 4G и 5G Anritsu MS2090A Field Master Pro - портативные анализаторы спектра и сигналов до 54 ГГц
