Генераторы сигналов произвольной формы и стандартных функций Tektronix AFG31000
с полосой от 25 МГц до 250 МГц и функцией осциллографа (InstaView)

Наиболее функциональные генераторы стандартных и произвольных сигналов

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Tektronix AFG31000 - генераторы сигналов произвольной формы и стандартных функций



КРАТКОЕ ОПИСАНИЕ

Новая серия генераторов сигналов произвольной формы и стандартных функций Tektronix AFG31000 отличается от других серий максимальным набором возможностей и отличными характеристиками. Генераторы AFG31000 могут формировать 12 стандартных сигналов, поддерживают 5 видов модуляции и содержат встроенный генератор сигналов произвольной формы с большим объёмом памяти на канал. На каждом генераторе уже установлена мощная программа ArbBuilder, которая позволяет создавать сигналы произвольной формы прямо на экране прибора. Также генераторы серии AFG31000 содержат запатентованную функцию InstaView, которая включается отдельной кнопкой на передней панели прибора и показывает реальную форму сигналов на выходах генератора (фактически это встроенный осциллограф).

В зависимости от модели генератора, частота формируемого синусоидального сигнала находится в пределах от 25 МГц до 250 МГц. При наличии опции SEQ, возможна генерация сигналов по заранее заданному списку (до 256 сигналов во всех комбинациях, с поддержкой циклов и переходов). Для упрощения работы, на передней панели генератора расположено около 30-ти клавиш быстрого доступа к часто используемым функциям и настройкам. А большой сенсорный экран ещё больше увеличит эффективность Вашей работы. Полное описание всех характеристик Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
25 МГц, 250 Мвыб/с, 1 канал, от -10 до +10 В (модель AFG31021).
25 МГц, 250 Мвыб/с, 2 канала, от -10 до +10 В (модель AFG31022).
50 МГц, 500 Мвыб/с, 1 канал, от -10 до +10 В (модель AFG31051).
50 МГц, 500 Мвыб/с, 2 канала, от -10 до +10 В (модель AFG31052).
100 МГц, 1 Гвыб/с, 1 канал, от -10 (-6) до +10 (+6) В (модель AFG31101).
100 МГц, 1 Гвыб/с, 2 канала, от -10 (-6) до +10 (+6) В (модель AFG31102).
150 МГц, 2 Гвыб/с, 1 канал, от -5 до +5 В (модель AFG31151).
150 МГц, 2 Гвыб/с, 2 канала, от -5 до +5 В (модель AFG31152).
250 МГц, 2 Гвыб/с, 1 канал, от -5 (-4) до +5 (+4) В (модель AFG31251).
250 МГц, 2 Гвыб/с, 2 канала, от -5 (-4) до +5 (+4) В (модель AFG31252).
Разрешение: 14 бит. Память: 16М точек. Виды модуляции: АМ, ЧМ, ФМ, ШИМ, FSK.
12 стандартных сигналов: синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, Sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус, постоянное напряжение, шум. Свипирование и пакетные сигналы.
Режим списка (до 256 сигналов во всех комбинациях). Встроенный осциллограф (InstaView).
Области применения: разработка и тестирование электронных устройств, сложные исследования, воспроизведение записей реальных сигналов, синхронизация, обучение и др.
Удобный интерфейс пользователя. Программное обеспечение ArbBuilder для создания произвольных сигналов прямо в меню генератора. Драйверы LabVIEW и LabWindows / IVI-C.
Сенсорный экран 22,9 см (разрешение 800 x 480). Интерфейсы: USB, Ethernet, GPIB.
Масса: 4,7 кг. Габариты: 413 x 192 x 143 мм. Рабочая температура: от 0°С до +50°С.
Наиболее функциональные генераторы стандартных и произвольных сигналов

Нужен генератор попроще и подешевле? Смотрите серию Tektronix AFG1000.
Нужен мощный генератор сигналов произвольной формы? Смотрите серию Tektronix AWG4000.
Нужен осциллограф со встроенным генератором? Смотрите серию Tektronix MDO3000.
Хотите сравнить все генераторы? Смотрите основную страницу по генераторам сигналов.



ПОДРОБНОЕ ОПИСАНИЕ

Генераторы серии Tektronix AFG31000 - это первые в своём роде приборы, которые объединяют возможности классического генератора стандартных функций (AFG), генератора по списку сигналов (до 256 шт. во всех комбинациях) и генератора сигналов произвольной формы (AWG). Также стоит отдельно отметить наличие запатентованной функции InstaView, которая показывает реальный сигнал, формируемый генератором с учётом искажений из-за несогласованности импеданса нагрузки.

На фотографии ниже показана двухканальная модель Tektronix AFG31252 (справа) в режиме генерации по заранее заданному списку сигналов, а также форма этих сигналов на экране осциллографа Tektronix MSO54 (слева). Далее на этой странице подробно рассказано про основные особенности генераторов AFG31000. Полное описание их возможностей Вы можете найти ниже на этой странице в разделе Документация.

Генератор Tektronix AFG31252 (справа) в режиме генерации двух сигналов по заранее заданному списку и осциллограммы этих сигналов на экране осциллографа Tektronix MSO54 (слева)

Генератор Tektronix AFG31252 (справа) в режиме генерации двух сигналов по заранее заданному списку и осциллограммы этих сигналов на экране осциллографа Tektronix MSO54 (слева).



Генерация стандартных функций (режим AFG)

Все генераторы серии AFG31000 могут формировать 12 типов часто используемых стандартных сигналов: синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, Sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус, постоянное напряжение и шум. К формируемым сигналам может применяться 5 видов модуляции: АМ, ЧМ, ФМ, ШИМ, FSK.

Двухканальные модели могут генерировать разные сигналы по обоим выходам с независимой регулировкой амплитуды, частоты и прочих параметров каждого из сигналов. На этой фотографии показан экран генератора серии AFG31000 при формировании на первом выходе чистого синусоидального сигнала с пиковой амплитудой 500 мВ (1 Вольт от пика до пика) и частотой 1 МГц, а на втором выходе синусоидального сигнала такой же амплитуды и частоты, но с амплитудной модуляцией.

Экран генератора серии Tektronix AFG31000 в режиме формирования двух разных сигналов

Экран генератора серии Tektronix AFG31000 в режиме формирования двух разных сигналов.



Генерация по списку сигналов (режим Sequence)

Этот режим доступен при наличии опции SEQ. У генераторов серии AFG31000 появляется возможность формировать длительные последовательности разных сигналов по заранее составленному списку. Для каждого канала список может содержать до 256 сигналов в любых комбинациях, с поддержкой циклов, переходов, пауз и запусков по импульсу синхронизации.

Эта функция очень полезна в ситуациях, когда надо формировать часто меняющиеся сложные комбинации тестовых сигналов. Вместо того, чтобы каждый раз заново загружать в память генератора очередную комбинацию, Вы можете расположить все необходимые сигналы в виде длинной последовательности, загрузить её в память прибора и затем на лету менять тестовые комбинации просто выбирая необходимые шаги и условия в таблице переходов.

На этом скриншоте экрана генератора показан список из восьми синусоидальных сигналов, каждый из которых будет повторён три раза. Как видно из таблицы, для каждого сигнала можно задать паузу и условия перехода.

Экран генератора серии Tektronix AFG31000 в режиме генерации по списку сигналов

Экран Tektronix AFG31000 в режиме генерации по списку сигналов.



На этом скриншоте экрана осциллографа серии Tektronix MSO5 показан результат работы функции генерации по списку из предыдущего примера. На экране осциллографа видно, что были сгенерированы два сигнала, каждый из которых состоит из восьми синусоидальных сигналов разной амплитуды и частоты. При этом, каждый отдельный синусоидальный сигнал содержит три периода (как было указано в таблице выше). Третий сигнал на экране осциллографа (красный график) - это синхроимпульс, формируемый генератором Tektronix AFG31000 в начале выполнения заданной последовательности.

Экран осциллографа серии MSO5 с результатами работы функции генерации по списку генератора Tektronix AFG31000

Экран осциллографа серии MSO5 с результатами работы функции генерации по списку.



Генерация сигналов произвольной формы (режим AWG)

Для генераторов серии AFG31000 есть два способа создания сигналов произвольной формы. Первый способ заключается в создании сигналов на компьютере с помощью программы ArbExpress и переносе созданного файла в память прибора для генерации. Программа ArbExpress описана далее на этой странице.

Второй способ состоит в использовании программы ArbBuilder, которая уже установлена на самом генераторе. Эта программа позволяет создавать и редактировать сложные сигналы произвольной формы прямо на экране прибора. Поскольку в генераторах серии AFG31000 используется большой сенсорный экран, то процесс создания дополнительно упрощается. А если Вам надо загрузить в генератор сигнал, созданный в сторонней программе (например в MATLAB) или реальный сигнал, записанный с помощью осциллографа, то это легко можно сделать, импортируя в ArbBuilder файлы в формате .CSV прямо с USB флешки.

На этом скриншоте показан экран генератора Tektronix серии AFG31000 во время создания произвольного сигнала по набору точек с помощью встроенной программы ArbBuilder.

Экран генератора серии Tektronix AFG31000 при создании в ArbBuilder произвольного сигнала по набору точек

Экран Tektronix AFG31000 при создании в ArbBuilder произвольного сигнала по набору точек.



Программа ArbExpress, для создания сложных сигналов любой формы

ArbExpress - это мощное программное обеспечение для Windows, которое входит в стандартный комплект поставки, предназначенное для создания и редактирования на компьютере сложных сигналов и отправки их в память приборов серии Tektronix AFG31000 для осуществления генерации.

Программа ArbExpress обеспечивает:
- создание любых комбинаций сигналов из шаблонов стандартных сигналов
- математические операции с сигналами
- непосредственный импорт сигналов с осциллографов Tektronix
- передача сигналов на приборы серий AFG и AWG прямо из приложения ArbExpress или MATLAB

Ниже показан пример наложения шума на сигнал меандра в программе ArbExpress. Результаты вычислений отображаются в нижнем окне Расчётный сигнал (Resultant Waveform). Сигнал готов для загрузки в генератор.

Пример наложения шума на сигнал меандра в программе ArbExpress, совместимой с генераторами сигналов серии Tektronix AFG31000

Пример наложения шума на сигнал меандра в программе ArbExpress.



Описание разъёмов задней панели генераторов сигналов серии Tektronix AFG31000

Ниже приводится описание разъёмов на задней панели генератора и показано их расположение на корпусе.

1. Доп.вх.: входной разъём BNC, позволяющий добавлять внешний сигнал к выходному сигналу канала К1.
2. Внеш.вх.мод.: два разъёма BNC для внешних входных сигнала модуляции (для канала 1 и канала 2). Уровень входного сигнала, поступающего на эти разъёмы, управляет настройками модуляции. Входы каналов 1 и 2 независимы.
3. Внеш.опор.вх.: входной разъём BNC для внешнего опорного сигнала. Входной разъём для внешних опорных сигналов используется при синхронизации нескольких генераторов сигналов произвольной формы/функций или генератора серии AFG31000 с другим прибором.
4. Внеш.опор.вых.: выходной разъём BNC для внешнего опорного сигнала. Выходной разъём для внешних опорных сигналов используется при синхронизации нескольких генераторов сигналов произвольной формы/функций или генератора серии AFG31000 с другим прибором.
5. LAN: предназначен для подсоединения прибора к сети. Соединение выполняется кабелем 10 BASE-T или 100 BASE-T.
6. USB (Тип B): для соединения с USB-контроллером.
7. GPIB: используется для управления прибором при помощи команд GPIB (IEEE-488.2).
8. Винт заземления шасси: используется для заземления прибора (№ резьбы 6-32, длина 6,35 мм или меньше).
9. Разъём для шнура питания: для подсоединения шнура питания, который подключается к источнику питания переменного тока.
10. Слот безопасности: позволяет использовать стандартный (Kensington) пристяжной трос с замком для портативного компьютера для обеспечения безопасного хранения прибора.

Разъёмы задней панели генераторов серии Tektronix AFG31000

Разъёмы задней панели генераторов серии Tektronix AFG31000.

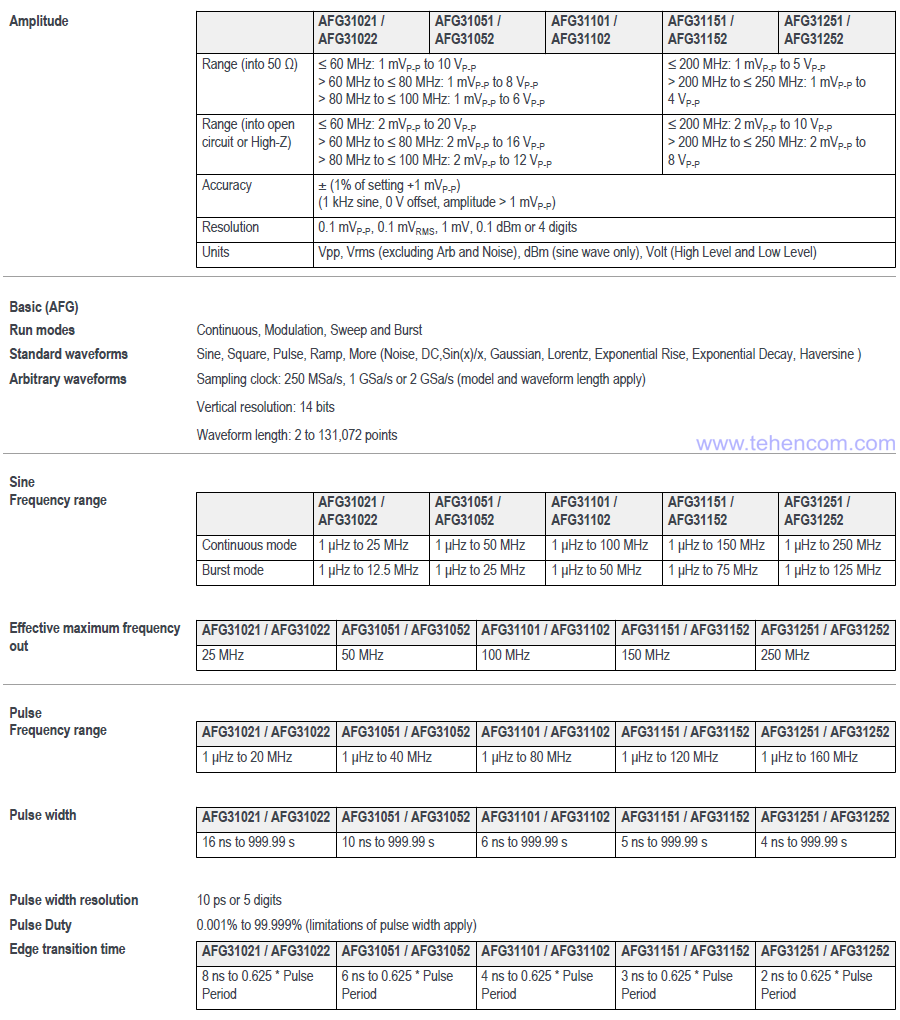

Технические характеристики генераторов сигналов Tektronix серии AFG31000

В этой таблице указаны основные технические характеристики генераторов сигналов произвольной формы и стандартных функций серии Tektronix AFG31000. Подробные технические характеристики всех моделей серии смотрите ниже на этой странице в разделе Документация.

Технические характеристики генераторов сигналов Tektronix серии AFG31000



Комплект поставки генераторов сигналов Tektronix серии AFG31000

Наименование Краткое описание
Tektronix AFG31021 Одноканальный генератор сигналов произвольной формы и стандартных функций. 25 МГц, 250 Мвыб/с, от -10 до +10 В.
или
Tektronix AFG31022 Двухканальный генератор сигналов произвольной формы и стандартных функций. 25 МГц, 250 Мвыб/с, от -10 до +10 В.
или
Tektronix AFG31051 Одноканальный генератор сигналов произвольной формы и стандартных функций. 50 МГц, 500 Мвыб/с, от -10 до +10 В.
или
Tektronix AFG31052 Двухканальный генератор сигналов произвольной формы и стандартных функций. 50 МГц, 500 Мвыб/с, от -10 до +10 В.
или
Tektronix AFG31101 Одноканальный генератор сигналов произвольной формы и стандартных функций. 100 МГц, 1 Гвыб/с, от -10 (-6) до +10 (+6) В.
или
Tektronix AFG31102 Двухканальный генератор сигналов произвольной формы и стандартных функций. 100 МГц, 1 Гвыб/с, от -10 (-6) до +10 (+6) В.
или
Tektronix AFG31151 Одноканальный генератор сигналов произвольной формы и стандартных функций. 150 МГц, 2 Гвыб/с, от -5 до +5 В.
или
Tektronix AFG31152 Двухканальный генератор сигналов произвольной формы и стандартных функций. 150 МГц, 2 Гвыб/с, от -5 до +5 В.
или
Tektronix AFG31251 Одноканальный генератор сигналов произвольной формы и стандартных функций. 250 МГц, 2 Гвыб/с, от -5 (-4) до +5 (+4) В.
или
Tektronix AFG31252 Двухканальный генератор сигналов произвольной формы и стандартных функций. 250 МГц, 2 Гвыб/с, от -5 (-4) до +5 (+4) В.
плюс:
012-1732-xx Экранированный кабель с разъёмами BNC, 1 метр
174-4401-xx Кабель USB, 1 метр
- Краткая инструкция
- Шнур питания
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для генераторов сигналов Tektronix серии AFG31000

Ниже приводится перечень основных опций и аксессуаров, которыми могут быть доукомплектованы генераторы Tektronix серии AFG31000 для расширения их функциональных возможностей. Полный перечень опций и аксессуаров с подробным описанием смотрите ниже на этой странице в разделе Документация.

Наименование Краткое описание
Опция SEQ Активирует режим генерации по списку (до 256 сигналов во всех комбинациях), режим генерации по сигналу запуска (Triggered) и режим генерации при наличии разрешающего сигнала (Gated). Возможна установка в процессе эксплуатации (активация программным кодом).
Опция MEM Расширяет объём встроенной памяти с 16 млн. точек на канал до 128 млн. точек на канал. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция
AUP-AFG3BW25T50-1
Расширение полосы пропускания одноканальных моделей с 25 МГц до 50 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция
AUP-AFG3BW25T50-2
Расширение полосы пропускания двухканальных моделей с 25 МГц до 50 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция
AUP-AFG3BW25T100-1
Расширение полосы пропускания одноканальных моделей с 25 МГц до 100 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция
AUP-AFG3BW25T100-2
Расширение полосы пропускания двухканальных моделей с 25 МГц до 100 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция
AUP-AFG3BW50T100-1
Расширение полосы пропускания одноканальных моделей с 50 МГц до 100 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция
AUP-AFG3BW50T100-2
Расширение полосы пропускания двухканальных моделей с 50 МГц до 100 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция AUP-AFG3BW150T250-1 Расширение полосы пропускания одноканальных моделей со 150 МГц до 250 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
Опция AUP-AFG3BW150T250-2 Расширение полосы пропускания двухканальных моделей со 150 МГц до 250 МГц. Возможна установка в процессе эксплуатации (активация программным кодом).
012-1732-xx Экранированный кабель с разъёмами BNC, 1 метр
012-0991-xx Кабель GPIB в двойном экране
011-0049-02 Оконечная нагрузка 50 Ом с разъёмом BNC
ACD4000B Мягкая сумка для переноски
HCTEK54 Жёсткий транспортный кейс (требуется мягкая сумка ACD4000B)



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей генераторов сигналов Tektronix серии AFG31000, их технических характеристик и режимов работы.

Описание и характеристики генераторов Tektronix AFG31000 (на английском) (20 стр.; 2 МБ)

Руководство пользователя генераторов Tektronix AFG31000 (на русском) (175 стр.; 31 МБ)

Руководство по программированию генераторов Tektronix AFG31000 (на английском) (219 стр.; 3 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Другие генераторы сигналов компании Tektronix (на русском) (11 стр.; 2 МБ)

Для упрощения процесса выбора генератора сигналов произвольной формы и стандартных функций, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

Tektronix AFG1022 и AFG1062 - Генераторы сигналов произвольной формы и стандартных функций Tektronix AFG1000 - Генераторы сигналов произвольной формы и стандартных функций

Tektronix AWG4000 - Генераторы сигналов произвольной формы, стандартных функций и цифровых последовательностей (модель AWG4162) Tektronix AWG4000 - Генераторы сигналов произвольной формы до 750 МГц

Tektronix MDO3000 - Серия осциллографов (6 в 1) со встроенным генератором Tektronix MDO3000 - Серия осциллографов (6 в 1) со встроенным генератором
