Компактная измерительная модульная платформа EXFO FTB-1

Универсальное решение для оптических сетей, Ethernet, SDH, PDH и xDSL

Компактная модульная платформа EXFO FTB-1



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

EXFO FTB-1 представляет собой модульную платформу (разработка 2010 года), предназначенную для быстрого и тщательного исследования сетей FTTH и Ethernet.

Компактная платформа EXFO FTB-1 обеспечивает:
- гибкость подключений: USB, Ethernet, мобильная связь (опция), Wi-Fi (опция) и Bluetooth (опция)
- приложения: поддерживает приложения сторонних производителей и все инструменты, которые позволяют техперсоналу выполнять всю работу непосредственно на выезде
- управление тестами и отчетами: позволяет получить все преимущества работы в среде EXFO Connect для мониторинга проводимых работ (локально и удаленно)
- на основе ПК: Процессор Intel ATOM с операционной системой Windows Embedded Standard обеспечивают продуктивность и гибкость
- управление питанием: самые современные технологии, применяемые в аккумуляторах, обеспечивают превосходную автономность работы (до 8 часов)
- встроенный измеритель мощности (опция) и визуальный дефектоскоп (опция)
- сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480)
- вес (с аккумулятором): 1,5 кг
- габариты: 19 x 25 x 6,6 см.

Компактная модульная платформа EXFO FTB-1 (вид сверху)



Максимальная гибкость подключений – для максимально эффективного тестирования

Результатом проверенного временем опыта создания портативных платформ EXFO является платформа FTB-1, которая представляет собой открытое решение, применяемое при тестировании на этапе строительства сетевой инфраструктуры и при поиске и устранении неисправностей.

Встроенные интеллектуальные возможности FTB1 позволяют техническим специалистам вывести эффективность работы на новый уровень. Благодаря обеспечивающему непрерывность связи набору инструментов, включающему Менеджер Обновлений и совместимость со средой EXFO Connect, можно получить максимальную отдачу от сделанных инвестиций.

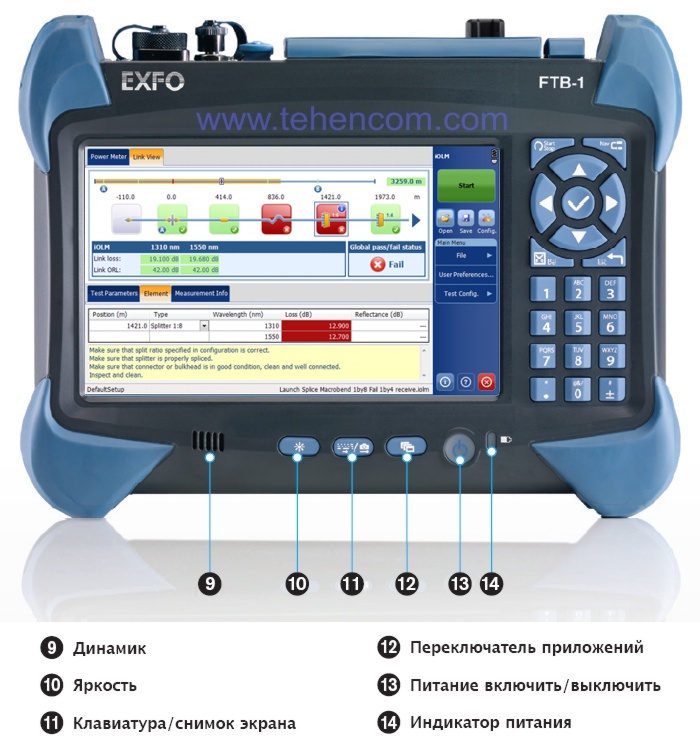

Компактная модульная платформа EXFO FTB-1 (вид спереди)



Адаптирована для специализированных приложений

Благодаря своему небольшому размеру, исключительно мощная в работе и оснащенная интуитивным интерфейсом платформа FTB-1 позволяет техническому персоналу просто и эффективно проводить специализированные измерения FTTH и Ethernet. При этом, эффективность работы пользователя обеспечивается множеством видов связи и функцией автоматического обновления, благодаря которым можно проводить измерения, обрабатывать результаты и подготавливать отчеты - где и когда угодно, при этом зная, что в платформе установлено самое современное программное обеспечение.

Тестирование Ethernet до 10G
При установке в платформу EXFO FTB-1 модуля тестера Ethernet EXFO FTB-860 NetBlazer платформа превращается в мощный, но одновременно простой в использовании анализатор Ethernet от 10 Мбит/с до 10 Гбит/с, с поддержкой полного спектра возможностей EtherSAM (стандарт ITU-T Y.156sam).
Программа EXpert VoIP, установленная на платформе FTB-1, генерирует звонок голос-по-IP непосредственно с платформы, что позволяет проверить производительность при активации сервиса и поиске неисправностей.
Программа EXpert IP, установленная на платформе FTB-1, интегрирует шесть широко используемых в тестировании сетей данных протоколов - в одно приложение. Это позволяет убедиться, что техники подготовлены для широкого круга задач.

Тестирование FTTH
При установке в платформу EXFO FTB-1 модуля оптического рефлектометра EXFO FTB-730 платформа превращается в мощное и компактное средство тестирования сетей PON FTTx/MDU. Модуль имеет динамический диапазон до 39 дБ и может поддерживать до 3-х длин волн. Модуль FTB-730 PON FTTx/MDU OTDR позволяет инсталляторам удобно проводить измерения при работе в сетях многоквартирных домов и без проблем тестировать участки PON FTTx сетей с разветвителями вплоть до 128x. Кроме того, в платформу FTB-1 может буть установлен встроенный измеритель мощности и визуальный дефектоскоп.

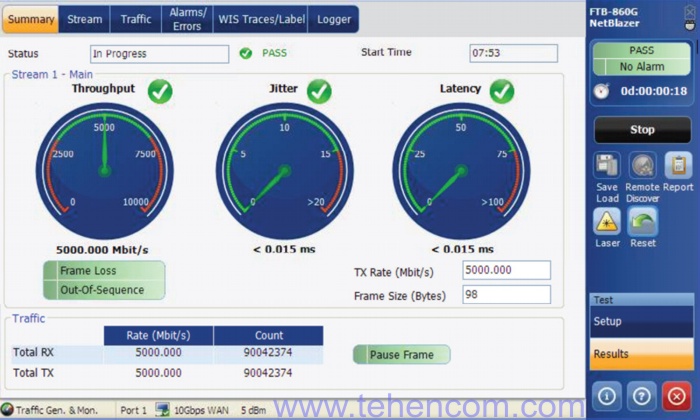

Пример экрана модульной платформы EXFO FTB-1 в режиме анализатора Ethernet

Пример экрана модульной платформы EXFO FTB-1 в режиме анализатора Ethernet

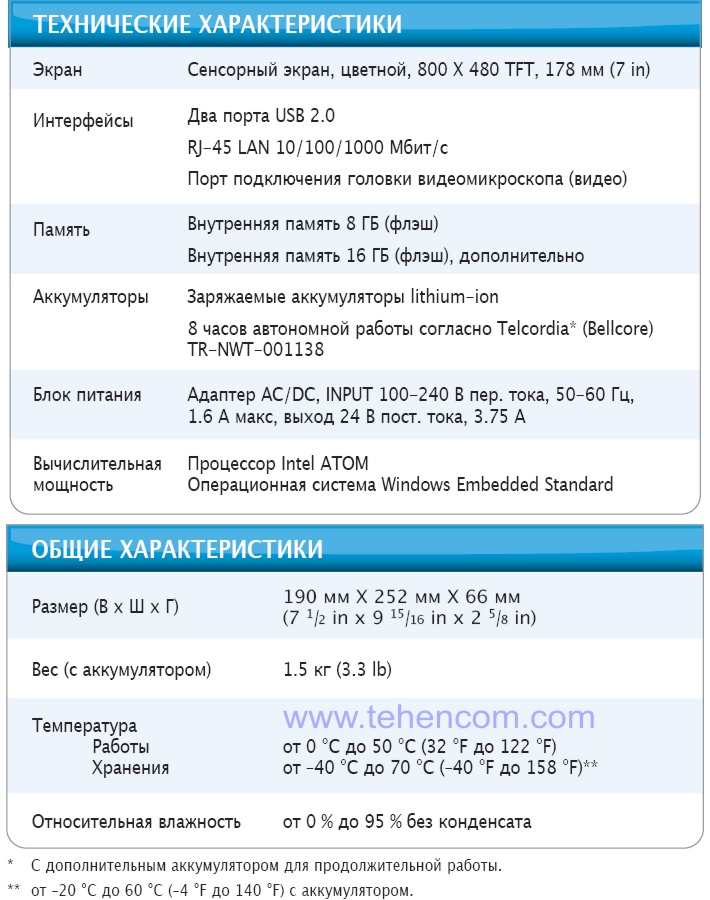

Технические характеристики компактной модульной платформы EXFO FTB-1

Технические характеристики компактной модульной платформы EXFO FTB-1



Комплект поставки зависит от выбранного модуля.
Модули, совместимые с платформой EXFO FTB-1:

Платформа EXFO FTB-1 совместима с такими модулями для T&D:
- FTB-810 - модуль анализатора SDH и PDH до 10 Гбит/с
- FTB-860 - модуль анализатора Ethernet от 10 Мбит/с до 10 Гбит/с
- FTB-880 - модуль анализатора Ethernet, SDH и PDH до 10 Гбит/с
- FTB-610 - модуль анализатора витой пары до 30 МГц
- FTB-635 - модуль анализатора витой пары до 30 МГц, ADSL2+ / VDSL2 и Ethernet до 1 Гбит/с

Платформа EXFO FTB-1 совместима с такими модулями для ВОЛС:
- FTB-720 - модуль рефлектометра (35 дБ) одномод + многомод
- FTB-730 - модуль рефлектометра (39 дБ) для PON FTTx / MDU
- FIP-400 - компактный микроскоп для проверки оптических коннекторов (увеличение: 200 и 400 раз).

Дополнительное оборудования для платформы EXFO FTB-1:
- GP-2112 и GP-2113 - беспроводной 3G модем и приёмник GPS.

Гарантия на платформу и модули к ней:
1 год. Возможно продление срока гарантии до 3 лет.



Модули тестеров 1G и 10G Ethernet FTB-860, FTB-860G, FTB-860GL (серия NetBlazer)
для платформы EXFO FTB-1

Ethernet: от 10 Мбит/с до 10 Гбит/с (модель FTB-860G).
Ethernet: от 10 Мбит/с до 1 Гбит/с (модель FTB-860).
Ethernet Loopback: от 10 Мбит/с до 10 Гбит/с (модель FTB-860GL).
Два порта 10/100/1000 Мбит/с и один порт 10 Гбит/с (модель FTB-860G).
Двунаправленные тесты EtherSAM (Y.156), RFC 2544 и BERT, многопоточная генерация трафика, а также возможность работы в прозрачном режиме (два порта). Поддержка IPv4 / IPv6.
Совместимы с платформой EXFO FTB-1.
Описание модулей тестеров Ethernet от 10 Мбит/с до 10 Гбит/с EXFO FTB-860 NetBlazer

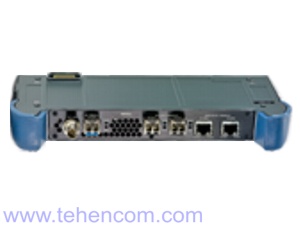

Модуль тестеров 1G и 10G Ethernet FTB-860, FTB-860G, FTB-860GL (серия NetBlazer)   Скриншот программы модуля тестеров 1G и 10G Ethernet FTB-860, FTB-860G, FTB-860GL (серия NetBlazer)



Модуль оптического рефлектометра (одномод + многомод) FTB-720 для платформы EXFO FTB-1

Длины волн: 850, 1300 нм (многомод), 1310, 1550, 1625 нм (одномод).
Динамический диапазон: до 35 дБ. Мертвая зона по событиям: до 0,8 м. Мертвая зона по затуханию: до 5 м. Количество точек рефлектограммы: до 256 000. Обнаружение макроизгибов, оценка "годен/негоден" и оценка дефектов (двунаправленный анализ и режим шаблона).
Совместим с платформой EXFO FTB-1.
Описание модуля рефлектометра (35 дБ) одномод + многомод EXFO FTB-720

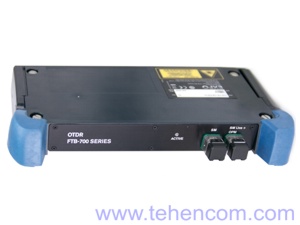

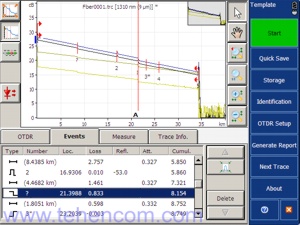

Модуль оптического рефлектометра (одномод + многомод) FTB-720   Скриншот программы модуля оптического рефлектометра (одномод + многомод) FTB-720



Модуль оптического рефлектометра для PON FTTx / MDU FTB-730 для платформы EXFO FTB-1

Длины волн: 1310, 1490, 1550, 1625 нм.
Динамический диапазон: до 39 дБ. Мертвая зона по событиям: до 0,8 м. Мертвая зона по затуханию: до 4 м. Количество точек рефлектограммы: до 256 000.
Поддержка пассивных оптических сетей (PON) со сплиттерами до 1x128.
Обнаружение макроизгибов, оценка "годен/негоден" и оценка дефектов (двунаправленный анализ и режим шаблона).
Совместим с платформой EXFO FTB-1.
Описание модуля рефлектометра (39 дБ) для PON FTTx / MDU EXFO FTB-730

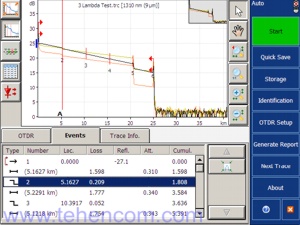

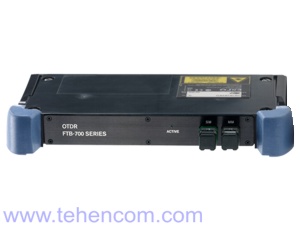

Модуль оптического рефлектометра для PON FTTx / MDU FTB-730   Скриншот программы модуля оптического рефлектометра для PON FTTx / MDU FTB-730



Видеомикроскоп для оптоволокна EXFO FIP-400 для платформы EXFO FTB-1

Увеличение: 200 или 400 (зависит от модели).
Безопасен для глаз. Возможно сохранение изображения на компьютере.
С помощью сменных насадок может подключаться к патчкордам и патчпанелям таких типов: FC, SC, LC, ST, SMA, E2000, D4, Lemo, MTP, MTRJ, MU, MT и др.
Поддерживается прямая и угловая полировка торцов коннекторов.
Может подключаться к специальному дисплею (FIP-400-D), к компьютеру по USB, или к приборам фирмы EXFO: FTB-500, FTB-200, FTB-1, AXS-100/110, FOT-930.
Подробное описание микроскопа для проверки коннекторов EXFO FIP-400 смотрите здесь.

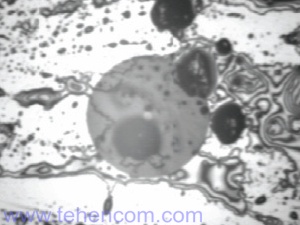

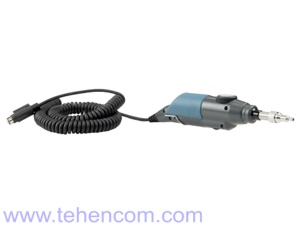

Видеомикроскоп для оптоволокна EXFO FIP-400   Пример изображения загрязненного оптического коннектора, полученного с помощью видеомикроскопа EXFO FIP-400



Беспроводной 3G модем EXFO GP-2112 и приёмник GPS EXFO GP-2113 для платформы EXFO FTB-1

Беспроводной 3G модем EXFO GP-2112 подключается к USB разъёму платформы EXFO FTB-1. Для работы необходимо установить в модем карточку местного 3G оператора. Так как платформа FTB-1 основана на базе процессора Intel и управляется операционной системой Windows, Вы сможете использовать её как портативный компьютер с возможностью подключения к Интернет (через 3G модем) даже за пределами городов. Таким образом, Вы сможете оперативно передавать результаты измерений в центральный офис, удалённо получать на платформу FTB-1 любые файлы, а также работать с Интернет.

Приёмник GPS EXFO GP-2113 также подключается к USB разъёму платформы EXFO FTB-1. С подключённым приёмником GPS Вы сможете добавить к результатам своих измерений информацию про место и время, когда эти результаты были получены. Это дополнительная возможность более точно задокументировать свою сеть.

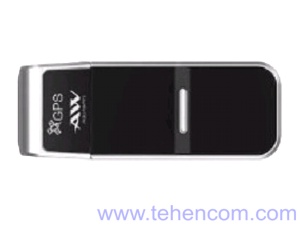

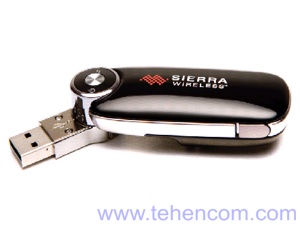

Беспроводной 3G модем EXFO GP-2112 Беспроводной 3G модем EXFO GP-2112   Приёмник GPS EXFO GP-2113 Приёмник GPS EXFO GP-2113

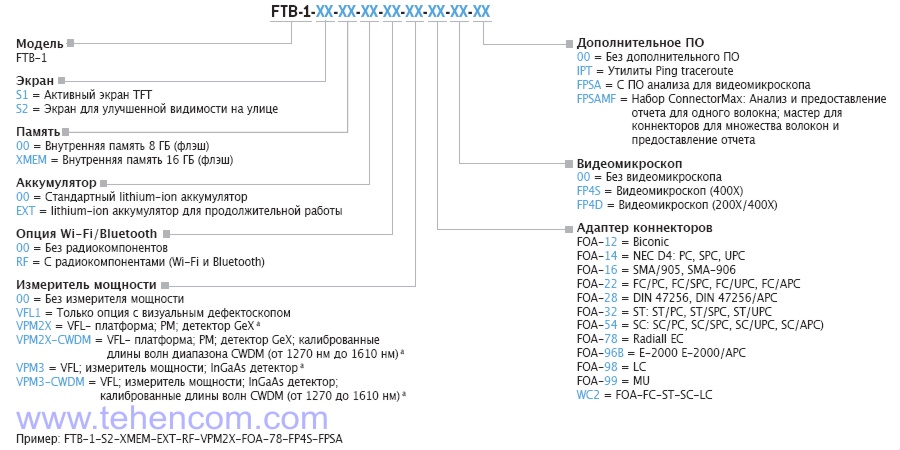

Опции и аксессуары для модульной платформы EXFO FTB-1 (модуль заказывается дополнительно)

Опции и аксессуары для модульной платформы EXFO FTB-1 (модуль заказывается дополнительно)



Документация

Основная информация по компактной измерительной модульной платформе EXFO FTB-1 (2 стр.; 821 КБ)

Описание модульной платформы EXFO FTB-1 (29 стр.; 3,2 МБ)

Компактная модульная платформа EXFO FTB-1 комплектуется подробным руководством пользователя
на русском языке. Для ознакомления, первые страницы из этого руководства Вы можете скачать по ссылке:

Фрагмент руководства пользователя платформы EXFO FTB-1 (на русском) (18 стр.; 600 КБ)
