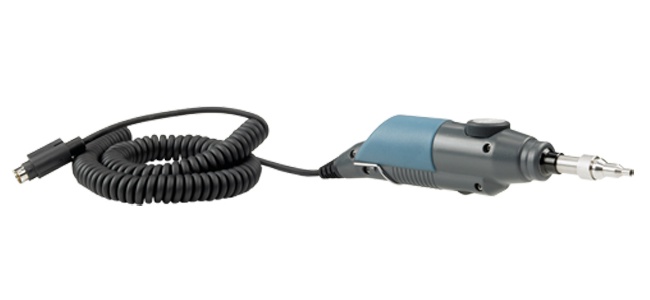

Серия видеомикроскопов для оптических коннекторов EXFO FIP-400



КРАТКОЕ ОПИСАНИЕ

Оптический микроскоп EXFO FIP-400 помогает найти и устранить причину неисправности оптической сети. По статистике, около половины всех отказов оптических сетей передачи данных происходят из-за деградации качества оптических коннекторов (загрязнение, производственные дефекты, царапины).

Оптический микроскоп EXFO FIP-400 разработан специально для работы с современными сетями. Благодаря небольшому размеру и вытянутой форме, легко подключается к патч-панелям с плотно устанновленными коннекторами любых типов, включая LC. Для просмотра изображения можно использовать портативные приборы фирмы EXFO или специальный дисплей (модель EXFO FIP-400-D). Для подключения микроскопа FIP400 напрямую к компьютеру необходим USB переходник (модель EXFO FIP-400-USB2).

Основные характеристики:
Увеличение: 200 и 400 (модель FIP-400-P-DUAL) или только 400 (модель FIP-400-P-SINGLE).
Безопасен для глаз. Возможно сохранение изображения на компьютере.
С помощью сменных насадок может подключаться к патчкордам и патчпанелям таких типов: FC, SC, LC, ST, SMA, E2000, D4, Lemo, MTP, MTRJ, MU, MT и др.
Поддерживается прямая и угловая полировка торцов коннекторов. Может подключаться к специальному дисплею (FIP-400-D), к компьютеру по USB, или к приборам фирмы EXFO:
FTB-1, AXS-100/110, FTB-200, FTB-500, FOT-930.
Снят с производства. Рекомендуемая замена: EXFO FIP-400B.



ПОДРОБНОЕ ОПИСАНИЕ

Царапины и загрязнения оптических коннекторов (как патч-кордов так и патч-панелей) приводят к повышенным потерям и отражениям от оптического соединения и часто являются причиной из-за которой не работает система передачи данных по оптоволокну. Кроме того, загрязнённый оптический коннектор с течением времени ведёт себя нестабильно и уровень паразитного ослабления на соединении может со временем увеличиваться. Также, если коннектор грязный, то вносимое им ослабление может существенно изменяться в зависимости от влажности и температуры окружающего воздуха.

Другими словами: грязные и поцарапанные оптические коннекторы часто становятся причиной временного или полного прекращения передачи данных по оптоволокну.

Микроскоп EXFO FIP-400 поможет Вам решить следующие задачи:
- Если Вы работаете как интегратор и строите оптические сети, то с помощью FIP-400 можно будет проверить качество пигтейлов и патчкордов, которые будут применяться. Кроме того, перед сдачей объекта заказчику, Вы сможете задокументировать качество всех инсталлированных оптических коннекторов чтобы в последующем избежать претензий.
- Если Вы - оператор или интернет-провайдер и нанимаете подрядчиков для построения сегментов своей сети, то микроскоп FIP-400 поможет Вам выполнить входной контроль качества работы, которую для Вас выполнил подрядчик. Кроме того, Вы сможете использовать этот микроскоп для обслуживания уже работающей сети и поиска дефектов, которые возникли в процессе эксплуатации.
- Если Вы работаете в организации, торгующей или производящей пигтейлы и патчкорды, то использование оптического микроскопа EXFO FIP-400 поможет выполнить входной и выходной контроль качества продукции и снизить затраты времени и средств при взаимодействии с Вашими заказчиками.

Типичная ситуация: потери в одном из волокон в оптоволоконном кабеле превышают установленную норму. В таком случае необходимо взять оптический рефлектометр и проверить это волокно. Если дефектный участок находится непосредственно в волокне, то это или обрыв, или плохая сварка или макроизгиб. А что если рефлектометр показал, что расстояние до дефектного участка как раз совпадает с коннектором в патчпанели? В таком случае возможны две основные причины: грязный или поцарапанный коннектор пигтейла в патчпанели или плохая сварка этого пигтейла с волокном в оптическом кабеле.



Примеры использования видеомикроскопа для оптоволокна EXFO FIP-400

Если у Вас есть оптический микроскоп EXFO FIP-400, то Вы сразу сможете установить причину и тип неисправности коннектора и Вам не нужно будет каждый раз разбирать патч-панель и переваривать пигтейл. Тем более, что не всегда есть возможность разобрать патчпанель или ODF, особенно на работающем объекте.



Широкие возможности подключения видеомикроскопа для оптоволокна EXFO FIP-400

Для просмотра и сохранения изображений в виде графического файла, видеомикроскоп EXFO FIP-400 необходимо подключить к устройству индикации. Если у Вас есть или Вы планируете приобрести портативные приборы фирмы EXFO: FTB-1, FTB-200, FTB-500, то просто подключив микроскоп FIP-400 к одному из них, сразу можно видеть картинку коннектора и сохранять её в память прибора с возможностью переноса на компьютер. Если у Вас есть один из более простых приборов фирмы EXFO: AXS-100, AXS-110, AXS-200 или FOT-930, то для подключения к ним необходима программная опция (SK3 или FPS), при этом можно видеть картинку коннектора, но нельзя сохранять её в память прибора. Если Вы хотите просто проверять качество коннекторов, но нет необходимости сохранять их изображения, то можно подключать микроскоп FIP-400 к портативному дисплею FIP-400-D. Для подключения микроскопа FIP-400 напрямую к персональному компьютеру, необходим специальный переходник FIP-400-USB2, при таком варианте подключения изображение коннектора получается максимально большим и подробным и есть возможность его сохранения в память компьютера в виде файла.



Технические характеристики видеомикроскопа для оптоволокна EXFO FIP-400



Комплект поставки видеомикроскопа для оптоволокна EXFO FIP-400

- видеомикроскоп для оптоволокна FIP-400-P-SINGLE или FIP-400-P-DUAL (в зависимости от заказа)
- универсальная насадка FIPT-400-FC-SC для патч-панелей 2,5 мм (FC и SC)
- универсальная насадка FIPT-400-U25M для патч-кордов 2,5 мм (FC, SC, ST и др.)
- пластиковый контейнер для хранения насадок
- компакт-диск с программным обеспечением и документацией
- гарантия: 1 год (возможно продление срока гарантии до 3 лет)



Опции и аксессуары для видеомикроскопа EXFO FIP-400

- портативный дисплей FIP-400-D
- USB переходник FIP-400-USB2 для подключения микроскопа FIP-400 к компьютеру
- программное обеспечение ConnectorMax для автоматического анализа коннекторов (опция FPSA-PC)
- насадка FIPT-400-LC для патч-панелей 1,25 мм (LC)
- насадка FIPT-400-U12M для патч-кордов 1,25 мм (LC)
- перечень основных насадок для микроскопа EXFO FIP-400 представлен ниже, полный перечень (более 40 шт.) смотрите в документации
