АНАЛИЗАТОРЫ ПРОТОКОЛОВ SDH / SONET:
ANRITSU, EXFO

В настоящее время из стандартных протоколов передачи данных в магистральных сетях наиболее распространены: Synchronous Optical Networking (SONET) и Synchronous Digital Hierarchy (SDH). Причем стандарт SONET используется преимущественно в США, с стандарт SDH в Европе, СНГ и других странах.

Протокол SDH обеспечивает набор стандартных скоростей. Базовый уровень скорости STM-1 составляет 155,52 Mбит/с. Цифровые скорости более высоких уровней определяются умножением скорости потока STM-1, соответственно, на 4, 16, 64 и т. д.: 622 Мбит/с (STM-4), 2,5 Гбит/с (STM-16), 10 Гбит/с (STM-64) и 40 Гбит/с (STM-256).

ООО "Техэнком" осуществляет поставку полного спектра анализаторов протоколов SDH / SONET как в модульном исполнении так и в виде отдельных приборов.

Ниже представлены наиболее популярные анализаторы SDH / SONET. По поводу цен и сроков поставки всего спектра контрольно-измерительных приборов просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.

Модель Фото Краткое описание
Анализаторы протоколов SDH / SONET фирмы Anritsu
Anritsu MT1000A Anritsu MT1000A - Модульный анализатор транспортных сетей OTN, Ethernet, Fibre Channel, SDH, PDH со скоростями до 10 Гбит/с
Новинка!
Модульный анализатор транспортных сетей Anritsu MT1000A
Предназначен для полного тестирования OTN, Ethernet, Fibre Channel, SDH, PDH.
Поддержка двух портов для всех стандартов и скоростей передачи.
Основные возможности тестирования и анализа SDH/SONET/PDH/DSn:
Тестирование SDH (STM-64, STM-16, STM-4, STM-1) и SONET (OC-192, OC-48, OC-12, OC-3).
Тестирование PDH (E1, E3, E4) и DSn (DS1, DS3). Подробная статистика аварий и ошибок.
Одновременный двунаправленный мониторинг линий SDH/SONET/PDH/DSn.
Встраивание и извлечение сигналов PDH/DSn из SDH/SONET.
Основные возможности тестирования и анализа OTN (стандарт G.709):
OTU2f (11,318 Гбит/с), OTU2e, OTU2, OTU1f, OTU1e, OTU1 (2,666 Гбит/с).
ODU0, ODUflex, ODU1 и ODU2 включая ODU0 - ODU2 multistage mapping.
Тестирование возникновения ошибок OTN в соответствии с G.8201 и M.2401.
Тестирование функции коррекции ошибок (FEC) в соответствии с ITU-T O.182.
Тестирование клиентского трафика Ethernet, Fibre Channel и SDH, встроенного в OTN.
Основные возможности тестирования и анализа Ethernet:
Тестирование Ethernet на скоростях 10G, 1G, 100M и 10M.
Генерация трафика на полной скорости. Поддержка IPv4 и IPv6.
Тест активации сервиса Ethernet (Y.1564), тест RFC 2544, тест BER.
Тестирование синхронного Ethernet (G.826x и IEEE 1588 v2).
Тестирование MPLS, MPLS-TP и PBB/PBB-TE.
Поддержка многопотокового Ethernet и Stacked VLAN (Q-in-Q).
Основные возможности тестирования и анализа Fibre Channel:
Тестирование 1GFC, 2GFC, 4GFC, 8GFC и 10GFC с возможностью встраивания в OTN.
Измерение задержек, тест BER, мониторинг аварий и ошибок.
Конструктивные характеристики анализатора MT1000A с модулем MU100010A:
Сенсорный широкоформатный экран 22,8 см (разрешение 800 x 480).
Интерфейсы для подключения к ПК: USB, Ethernet, Wi-Fi, Bluetooth.
Время работы от аккумулятора: до 4 часов. Удобный дизайн корпуса.
Масса: 2,7 кг. Габариты: 257 x 164 x 77 мм. Рабочая температура: от 0°С до +50°С.
Новейшее решение для тестирования сетей OTN, Ethernet, SDH, PDH и др.
Anritsu CMA5000a Anritsu CMA5000a - Универсальная измерительная платформа Универсальная измерительная платформа Anritsu CMA5000a
Предназначена для тестирования всех существующих типов сетей. Тестирование уровней: физического, оптического, транспортного и данных.
Сенсорный экран 26,5 см (разрешение 1024 x 768).
Процессор Intel Celeron. Операционная система Windows XP.
Широкий выбор сменных в полевых условиях модулей.
Два варианта исполнения: 2 или 4 слота для установки сменных модулей.
2 слота: вес (с аккумулятором): 6 кг. габариты: 37 x 25 x 14 см.
4 слотов: вес (с аккумулятором): 7 кг. габариты: 37 x 25 x 18 см.
Модули анализаторов SDH / SONET для CMA5000a:
- UTA - модуль анализатора 10G SDH / OTN / Ethernet / ATM
- XTA - модуль анализатора 10G SDH / PDH / ATM + джиттер
Anritsu
UTA

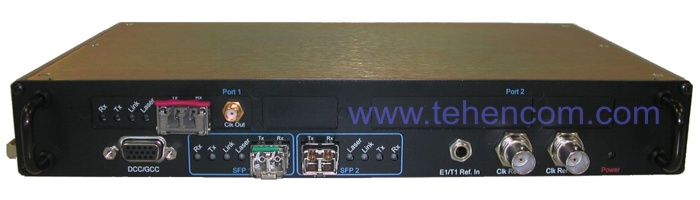

Anritsu UTA - Модуль анализатора 10G SDH / OTN / Ethernet / ATM Модуль анализатора 10G SDH / OTN / Ethernet / ATM Anritsu UTA
SDH/SONET/OTN: от 156 Мбит/с до STM-64/OTU2 (11 Гбит/с).
Ethernet LAN/WAN: 10 Гбит/с.
ATM через SDH: до 10 Гбит/с.
Универсальное решение для всех типов современных сетей до 10 Гбит/с. Широкий набор тестов. Удобное представление результатов тестов.
Размер: 2 слота. Совместим с платформой Anritsu CMA5000a.
Anritsu
XTA

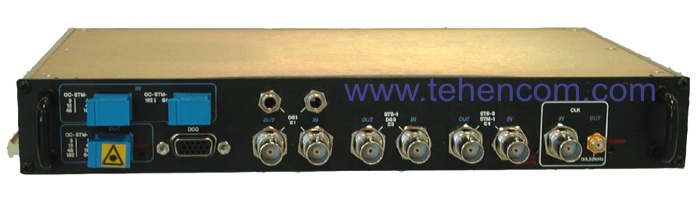

Anritsu XTA - Модуль анализатора 10G SDH / PDH / ATM + джиттер Модуль анализатора 10G SDH / PDH / ATM + джиттер
SDH/SONET/PDH/DSn: от DS0/E0 до STM-64 (10 Гбит/с).
ATM через SDH: до 10 Гбит/с.
Универсальное решение для тестирования SDH/PDH. Поддержка SDH следующего поколения (VCAT, LCAS, GFP, Eos). Генерирование и анализ трафика с джиттером и вандером от E1 до STM-16 (до 2,5 ГГц). Широкий набор тестов. Удобное представление результатов тестов.
Размер: 2 слота. Совместим с платформой Anritsu CMA5000a.
Anritsu CMA3000 Anritsu CMA3000 - Модульный анализатор цифровых потоков и протоколов сигнализации Модульный анализатор цифровых потоков и протоколов сигнализации Anritsu CMA3000
В базовой конфигурации может проводить полное тестирование потоков E1 (2 Мбит/с). С помощью добавления аппаратных и программных опций позволяет тестировать такие протоколы: SDH (STM-1/-4/-16), ATM, E3, E4, Ethernet (от 10 Мбит/с до 10 Гбит/с), IP, VLAN, MPLS, VoIP, V-Series, Frame Relay, Abis (для GSM и GPRS), SS7 и ISDN.
Сенсорный экран 21 см (разрешение 640 x 480).
Вес (с аккумулятором): 3,3 кг. габариты: 23 x 33 x 7,5 см.
Анализаторы протоколов SDH / SONET фирмы EXFO
EXFO
MAX-860
MAX-860G
MAX-880
EXFO MAX-800 - серия анализаторов Ethernet, OTN, SDH и PDH со скоростями до 10G (модели: EXFO MAX-860, MAX-860G и MAX-880)
Новинка!
Анализаторы сетей 1G и 10G серии EXFO MAX-800
Анализ Ethernet до 1 Гбит/с (модель MAX-860).
Анализ Ethernet до 10,3 Гбит/с (модель MAX-860G).
Анализ Ethernet, SDH/PDH и OTN до 10,7 Гбит/с (модель MAX-880).
Предназначены для базового тестирования Ethernet (LAN/WAN), SDH/PDH и OTN.
Стандартные тесты: EtherSAM (Y.1564), RFC 2544, BERT, генерация трафика.
Опции: IPv6, MPLS, SDH (до STM-64), OTN (до OTU2), PDH, два порта, сквозной режим.
Интерфейсы для подключения к ПК: USB, 1G Ethernet. Опционально: Wi-Fi, Bluetooth.
Сенсорный экран 20,3 см (разрешение 1280 x 800). Аккумулятор: Li-ion.
Масса: до 2,6 кг. Габариты: 210 x 254 x 66 мм. Рабочая температура: от 0°С до +50°С.
Самое недорогое решение для базового тестирования сетей до 10,7 Гбит/с.
EXFO
FTB-500

со склада
EXFO FTB-500 - Универсальная измерительная платформа
Новинка!
Универсальная измерительная платформа EXFO FTB-500
Предназначена для тестирования всех существующих типов сетей. Тестирование уровней: физического, оптического, транспортного и данных.
Встроенный измеритель мощности и визуальный дефектоскоп (опция).
Сенсорный экран 30,7 см (разрешение 800 x 600).
Процессор Intel Core 2 Duo. Операционная система Windows XP.
Широкий выбор сменных в полевых условиях модулей.
Два варианта исполнения: 4 или 8 слотов для установки сменных модулей.
4 слота: вес (с аккумулятором): 8,5 кг. габариты: 37 x 30 x 15 см.
8 слотов: вес (с аккумулятором): 11 кг. габариты: 37 x 30 x 22 см.
Модули анализаторов SDH / SONET для FTB-500:
- FTB-8120NGE, FTB-8130NGE - модули анализаторов 10G SDH / Ethernet
- FTB-8120, FTB-8130 - модули анализаторов 10G SDH / SONET / OTN
- FTB-8115 - модуль анализатора SDH / SONET до 2,5 Гбит/с
- FTB-8105 - модуль анализатора PDH / SDH до 155 Мбит/с
EXFO
FTB-200 v2

со склада
EXFO FTB-200 v2 - Компактная измерительная платформа Компактная измерительная платформа EXFO FTB-200 v2
Предназначена для тестирования всех существующих типов сетей. Тестирование уровней: физического, оптического, транспортного и данных. Широкий выбор сменных в полевых условиях модулей.
Встроенный измеритель мощности и визуальный дефектоскоп (опция).
Сенсорный экран 16 см (разрешение 640 x 480).
Процессор Intel ATOM. Операционная система Windows Embedded Standard.
Интерфейсы: USB, Ethernet, Wi-Fi (опция) и Bluetooth (опция).
Внутренняя память: 8 ГБ (флэш). Время автономной работы: 8 часов.
Вес (с аккумулятором): 2,1 кг. Габариты: 32 x 20 x 11 см.
Два слота для установки сменных модулей.
Модули анализаторов SDH / SONET для FTB-200:
- FTB-8120NGE, FTB-8130NGE - модули анализаторов 10G SDH / Ethernet
- FTB-8120, FTB-8130 - модули анализаторов 10G SDH / SONET / OTN
- FTB-8115 - модуль анализатора SDH / SONET до 2,5 Гбит/с
- FTB-8105 - модуль анализатора PDH / SDH до 155 Мбит/с
EXFO
FTB-8120NGE
FTB-8130NGE
EXFO FTB-8120NGE, FTB-8130NGE Power Blazer - Модули анализаторов 10G SDH / Ethernet следующего поколения Модули анализаторов 10G SDH / Ethernet следующего поколения
EXFO FTB-8120NGE, FTB-8130NGE Power Blazer

SDH/SONET/OTN/PDH/DSn: от DS0/E0 до STM-64/OTU2.
Ethernet LAN/WAN: от 10 Мбит/с до 10 Гбит/с.
Fibre Channel: 1x, 2x, 4x и 10x.
Поддерживают тестирование SDH/SONET следующего поколения. Совместимы со стандартом тестирования EtherSAM (ITU-T Y.156sam).
Размер: 2 слота. Совместимы с платформами EXFO FTB-500 и FTB-200.
EXFO
FTB-8120
FTB-8120NG
FTB-8130
FTB-8130NG

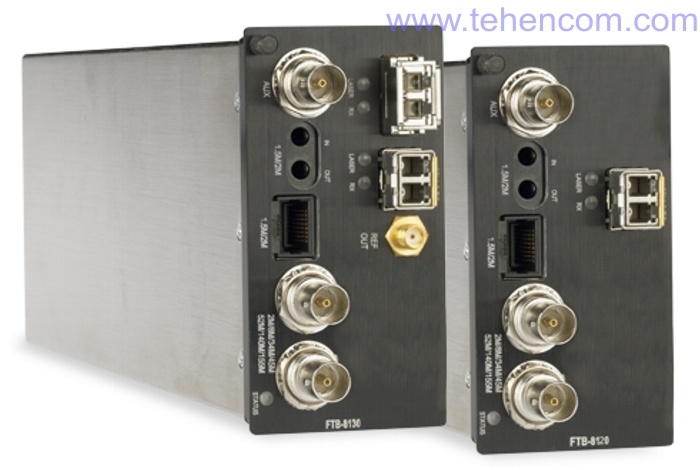

EXFO FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer - Модули анализаторов 10G SDH / SONET следующего поколения Модули анализаторов 10G SDH / SONET следующего поколения
FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer

SDH/SONET/OTN/PDH/DSn: от DS0/E0 до STM-64/OTU2.
Поддерживают тестирование SDH/SONET следующего поколения.
Поддерживают тестирование Ethernet-over-SONET/SDH (EoS).
Размер: 2 слота. Совместимы с платформами EXFO FTB-500 и FTB-200.
EXFO
FTB-8115

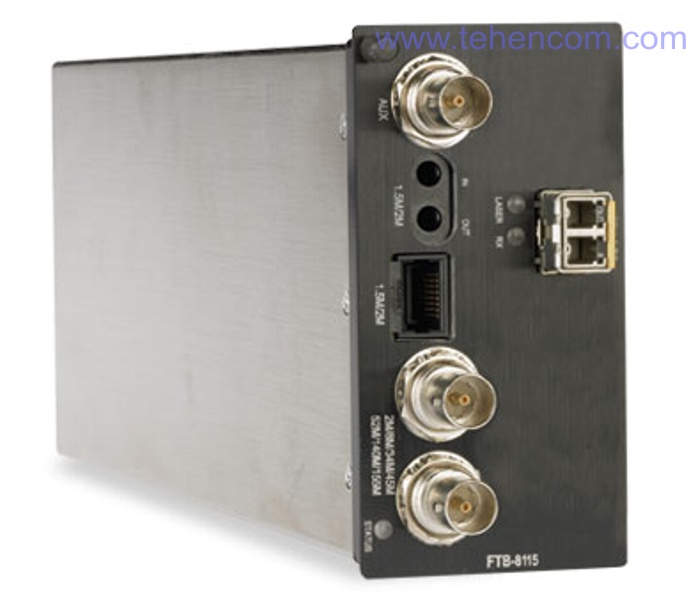

EXFO FTB-8115 Transport Blazer - Модуль анализатора 2,5G SDH / SONET Модуль анализатора 2,5G SDH / SONET
EXFO FTB-8115 Transport Blazer

SDH/SONET/PDH/DSn: от DS0/E0 до STM-16.
Режим SmartMode для автоматического определения структуры сигнала с одновременным мониторингом в реальном времени всех каналов.
Размер: 2 слота. Совместим с платформами EXFO FTB-500 и FTB-200.
EXFO
FTB-8105
EXFO FTB-8105 Transport Blazer - Модуль анализатора электрических интерфейсов PDH / DSn и SDH / SONET до 155 Мбит/с Модуль анализатора электрических интерфейсов PDH / DSn и
SDH / SONET до 155 Мбит/с EXFO FTB-8105 Transport Blazer

SDH/SONET/PDH/DSn: от DS0/E0 до STM-1.
Два Rx DSn. Режим SmartMode для автоматического определения структуры сигнала с одновременным мониторингом в реальном времени всех каналов.
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
EXFO
FTB-1
EXFO FTB-1 - Компактная модульная платформа
Новинка!
Компактная измерительная модульная платформа EXFO FTB-1
Предназначена для полного исследования оптоволоконных линий (городские сети,
сети доступа, FTTx-PON, СКС), а также тестирования протоколов (Ethernet, SDH, PDH, xDSL).
Подключаемый видеомикроскоп для проверки качества оптических коннекторов.
Сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480). Процессор Intel ATOM. Операционная система Windows Embedded Standard.
Интерфейсы: USB и Ethernet (стандартно), опционально: Wi-Fi и Bluetooth, 3G модем, GPS.
Внутренняя память: 8 ГБ (флэш). Время автономной работы: 8 часов.
Вес (с аккумулятором): 1,5 кг. Габариты: 19 x 25 x 6,6 см.
Один слот для установки сменного модуля (возможности платформы зависят от типа модуля).
Модульная платформа EXFO FTB-1 совместима с такими модулями для T&D:
- FTB-810 - модуль анализатора протоколов SDH и PDH до 10 Гбит/с
- FTB-860 - модуль анализатора Ethernet от 10 Мбит/с до 10 Гбит/с
- FTB-880 - модуль анализатора Ethernet, SDH и PDH до 10 Гбит/с
- FTB-610 - модуль анализатора медной витой пары до 30 МГц
- FTB-635 - модуль анализатора витой пары до 30 МГц, ADSL2+ / VDSL2 и 1 Гбит Ethernet
Модульная платформа EXFO FTB-1 совместима с такими модулями для ВОЛС:
- FTB-720 - основной модуль рефлектометра (36 дБ) одномод + многомод
- FTB-730 - модуль рефлектометра (39 дБ) PON-оптимизированный
- FIP-400 - компактный микроскоп (увеличение: 200 и 400 раз) для оптических коннекторов
Новое, оптимальное решение для оптических сетей, Ethernet, SDH, PDH и xDSL



ООО "Техэнком" предлагает как совершенно новые приборы, так и бывшие в употреблении и полностью восстановленные в заводских условиях. Стоимость восстановленных приборов может быть в 1,5 - 2 раза ниже стоимости новых. Все предлагаемые восстановленные приборы 100 % работоспособны, соответствуют техническим требованиям фирмы-производителя и обеспечены гарантией 1 год.

Ниже представлены некоторые из множества предлагаемых нами восстановленных приборов.

Модель Фото Краткое описание
Анализаторы протоколов SDH / SONET фирмы EXFO (восстановленные)
EXFO
FTB-400
EXFO FTB-400 - Универсальная измерительная система. Универсальная измерительная система.
Тестирование уровней: физического, оптического, транспортного и данных. Широкий выбор сменных в полевых условиях модулей.
Сенсорный TFT экран 30,7 см. Система Windows 2000.
EXFO
FTB-8120
FTB-8120NG
FTB-8130
FTB-8130NG
EXFO FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer - Модули анализаторов 10G SDH / SONET следующего поколения Модули анализаторов 10G SDH / SONET следующего поколения
FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer

SDH/SONET/OTN/PDH/DSn: от DS0/E0 до STM-64/OTU2.
Поддерживают тестирование SDH/SONET следующего поколения.
Поддерживают тестирование Ethernet-over-SONET/SDH (EoS).
Размер: 2 слота. Совместимы с платформами EXFO FTB-500 и FTB-200.



Также смотрите:

Перейти в раздел "Продукция фирмы EXFO" Продукция фирмы EXFO
Перейти в раздел "Продукция фирмы Anritsu" Продукция фирмы Anritsu
Перейти в раздел "Универсальные модульные измерительные платформы для анализаторов протоколов телекоммуникаций (T&D)" Универсальные модульные измерительные платформы для T&D
Перейти в раздел "Контрольно-измерительные приборы (все категории)" Контрольно-измерительные приборы (все категории)
СВЧ измерения, мобильная связь и радиомониторинг
Анализаторы спектра
Векторные анализаторы цепей
Генераторы сигналов СВЧ
Полный перечень...
Волоконно-оптические
линии связи (ВОЛС)
Сварочные аппараты ВОЛС
Оптические рефлектометры
Модульные платформы
Полный перечень...
Анализаторы протоколов телекоммуникаций (T&D)
Модульные платформы
Анализаторы SDH / SONET
Анализаторы OTN / ROADM
Анализаторы Ethernet / IP
Анализаторы IPTV / VoIP
Анализаторы Fibre Channel
Анализаторы PDH / DSn
Анализаторы ADSL2+ / VDSL2
Лабораторное оборудование
Полный перечень...
Приборы для лаборатории
и промышленности
Осциллографы и пробники
Лабораторные блоки питания
Лабораторные мультиметры
Полный перечень...
Производители оборудования (брэнды)
Anritsu
EXFO
Все производители...
Технологии и решения
Тестирование хDSL
Все разделы...
Услуги
Сервисный центр
Техническая поддержка
Поиск и подбор оборудования
Сертифицированное обучение
Проведение измерений
Монтаж и сварка ВОЛС
Полезная информация
Анонсы и новинки
Выставки и мероприятия
Партнерская программа
Карта сайта
О компании
Контакты

Если Вы не нашли интересующее Вас оборудование, обращайтесь к нам и наши специалисты сами проведут поиск, подберут аналоги и проконсультируют по вариантам комплектации. При подборе будут учтены все Ваши требования к точности, надежности и стоимости.

Связывайтесь с нами по телефонам: +38 (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77 или по E-mail: info@tehencom.com
Copyright © 2004 - 2017 Торгово-производственная фирма ООО "Техэнком"www.tehencom.com
