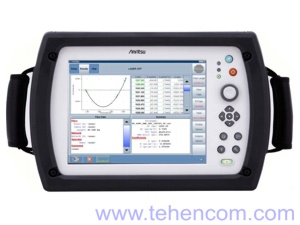

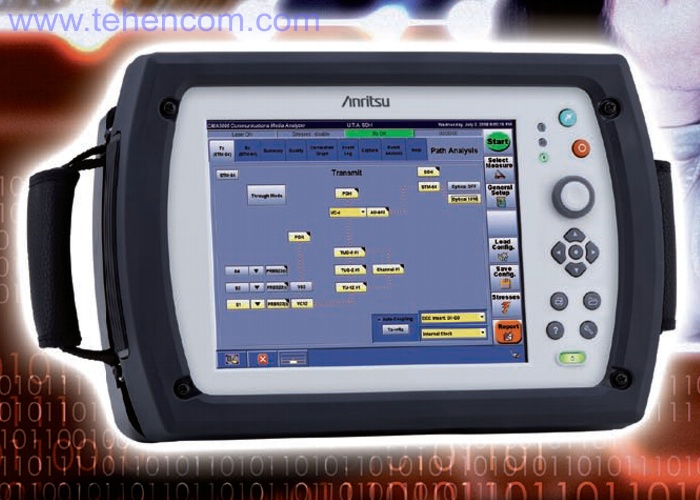

Универсальная измерительная платформа Anritsu CMA5000a

Универсальная измерительная платформа для анализа протоколов телекоммуникаций (T&D) Anritsu CMA5000a

Код товара: 1000383

Наличие уточняйте Снят с производства

Добавьте товар в корзину. Наш специалист согласует с Вами комплектацию, сообщит цену и сроки.

Цена по запросу

Снят с производства. Рекомендуемая замена: Anritsu MT1000A



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Предназначена для тестирования всех существующих типов сетей. Тестирование уровней: физического, оптического, транспортного и данных.
Сенсорный экран 26,5 см (разрешение 1024 x 768).
Процессор Intel Celeron. Операционная система Windows XP.
Широкий выбор сменных в полевых условиях модулей.
Два варианта исполнения: 2 или 4 слота для установки сменных модулей.
2 слота: вес (с аккумулятором): 6 кг. габариты: 37 x 25 x 14 см.
4 слотов: вес (с аккумулятором): 7 кг. габариты: 37 x 25 x 18 см.

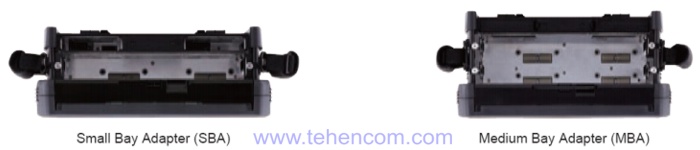

Два типа исполнения (на 2 и 4 слота) измерительной платформы Anritsu CMA5000a (вид сверху)

Два типа исполнения (на 2 и 4 слота) универсальной измерительной платформы Anritsu CMA5000a (вид сверху)



Широкий выбор модулей для универсальной измерительной платформы Anritsu CMA5000a

Платформа Anritsu CMA5000a совместима с такими модулями для анализа протоколов телекоммуникаций:
- UTA - модуль анализатора 10G SDH / OTN / Ethernet / ATM
- XTA - модуль анализатора 10G SDH / PDH / ATM + джиттер
- CMA5710 GigE - модуль анализатора Ethernet до 1 Гбит/с

Платформа Anritsu CMA5000a совместима с такими модулями для ВОЛС:
- OSA400, OSA425 - модули анализаторов оптического спектра
- CMA5300 - модуль анализатора хроматической дисперсии (ХД) + OTDR
- CMA5400 - модуль анализатора поляризационной модовой дисперсии (ПМД)
- CMA5200 - модули оптического рефлектометра (до 50 дБ)



Модуль анализатора 10G SDH / OTN / Ethernet / ATM Anritsu UTA для Anritsu CMA5000a

SDH/SONET/OTN: от 156 Мбит/с до STM-64/OTU2 (11 Гбит/с).
Ethernet LAN/WAN: 10 Гбит/с.
ATM через SDH: до 10 Гбит/с.
Универсальное решение для всех типов современных сетей до 10 Гбит/с. Широкий набор тестов. Удобное представление результатов тестов.
Размер: 2 слота. Совместим с платформой Anritsu CMA5000a.
Описание модуля анализатора 10G SDH / OTN / Ethernet / ATM Anritsu UTA

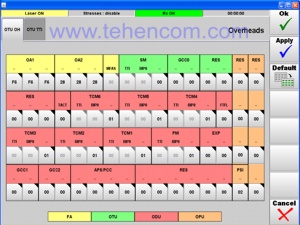

Модуль анализатора 10G SDH / OTN / Ethernet / ATM Anritsu UTA Скриншот программы модуля анализатора 10G SDH / OTN / Ethernet / ATM Anritsu UTA



Модуль анализатора 10G SDH / PDH / ATM + джиттер Anritsu XTA для Anritsu CMA5000a

SDH/SONET/PDH/DSn: от DS0/E0 до STM-64 (10 Гбит/с).
ATM через SDH: до 10 Гбит/с.
Универсальное решение для тестирования SDH/PDH. Поддержка SDH следующего поколения (VCAT, LCAS, GFP, Eos). Генерирование и анализ трафика с джиттером и вандером от E1 до STM-16 (до 2,5 ГГц). Широкий набор тестов. Удобное представление результатов тестов.
Размер: 2 слота. Совместим с платформой Anritsu CMA5000a.
Описание модуля анализатора 10G SDH / PDH / ATM + джиттер Anritsu XTA

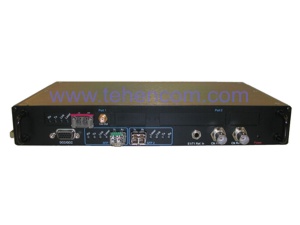

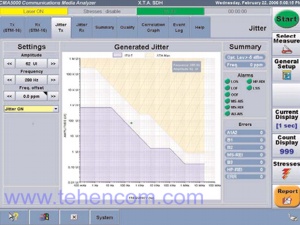

Модуль анализатора 10G SDH / PDH / ATM + джиттер Anritsu XTA Скриншот программы модуля анализатора 10G SDH / PDH / ATM + джиттер Anritsu XTA



Модуль анализатора Ethernet до 1 Гбит/с CMA5710 GigE для Anritsu CMA5000a

Ethernet: от 10 Мбит/с до 1 Гбит/с.
Поддержка IPv4 / IPv6. Проведение тестов BERT и RFC 2544.
Поддержка VLAN. Порты: 2 оптических (SFP) и 2 электрических (RJ45).
Возможность задавать пороговые значения для тестов "годен/негоден".
Размер: 1 слот. Совместим с платформой Anritsu CMA5000a.
Описание модуля анализатора Ethernet до 1 Гбит/с Anritsu CMA5710 GigE

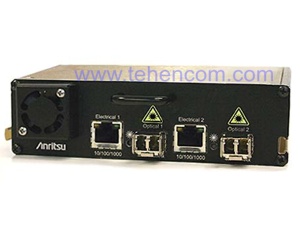

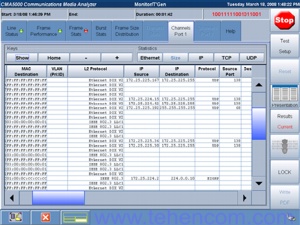

Модуль анализатора Ethernet до 1 Гбит/с Anritsu CMA5710 GigE Скриншот программы модуля анализатора Ethernet до 1 Гбит/с Anritsu CMA5710 GigE



Модули анализаторов оптического спектра OSA400, OSA425 для Anritsu CMA5000a

Диапазон длин волн: 1250 нм – 1650 нм.
Динамический диапазон: от -70 дБм до +20 дБм.
Погрешность измерения длины волны: от 0,01 до 0,04 нм.
Погрешность измерения мощности: 0,4 дБ.
Динамический диапазон более 90 дБ.
Экономичное решение (модель OSA425).
Возможность выделения оптического канала (модель OSA 400).
Поддерживают любое уплотнение каналов: от 12,5 ГГц DWDM до CWDM.
Поддерживают тестирование систем 40 Gbit/s.
Размер: 4 слота. Совместимы с платформой Anritsu CMA5000a.
Описание модулей анализаторов оптического спектра Anritsu OSA400, OSA425

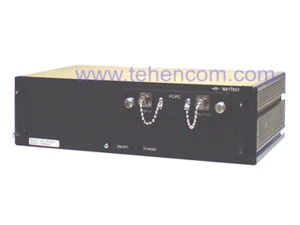

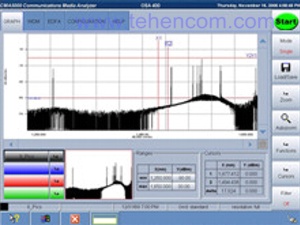

Модуль анализаторов оптического спектра Anritsu OSA400, OSA425 Скриншот программы модулей анализаторов оптического спектра Anritsu OSA400, OSA425



Модуль анализатора хроматической дисперсии (ХД) + OTDR CMA5300 для Anritsu CMA5000a

Погрешность измерения: 1%.
Быстрое время измерения: секунды на одно волокно.
Полностью автоматизированное программное обеспечение.
Встроенный оптический рефлектометр (OTDR).
Размер: 1 слот. Совместим с платформой Anritsu CMA5000a.
Описание модуля анализатора хроматической дисперсии (ХД) + OTDR Anritsu CMA5300

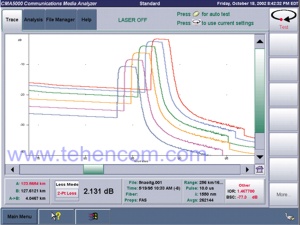

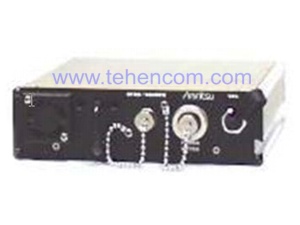

Модуль анализатора хроматической дисперсии (ХД) + OTDR Anritsu CMA5300 в составе с платформой Anritsu CMA5000a Скриншот программы модуля анализатора хроматической дисперсии (ХД) + OTDR Anritsu CMA5300



Модуль анализатора поляризационной модовой дисперсии (ПМД) CMA5400 для Anritsu CMA5000a

Время измерения: менее 8 секунд.
Динамический диапазон: 55 дБ со стандартным источником, 64 дБ с источником повышенной мощности.
Запатентованный метод измерения на основе интерферометра, отвечающий стандартам EIA/TIA FOTP-124 и IEC-61941.
Отсутствие пика автокорреляции. Измерение значения ПМД первого и второго порядка.
Размер: 4 слота. Совместим с платформой Anritsu CMA5000a.
Описание модуля анализатора поляризационной модовой дисперсии (ПМД) Anritsu CMA5400

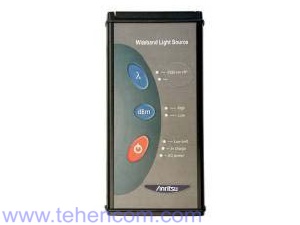

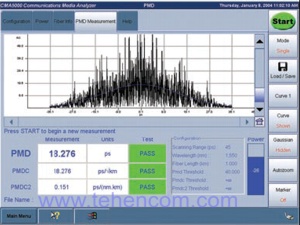

Широкополосный источник излучения для использования совместно с модулем анализатора поляризационной модовой дисперсии (ПМД) Anritsu CMA5400 Скриншот программы модуля анализатора поляризационной модовой дисперсии (ПМД) Anritsu CMA5400



Модули оптического рефлектометра (до 50 дБ) CMA5200 для Anritsu CMA5000a

Длины волн: 850, 1300, 1310, 1383, 1410, 1490, 1550, 1625 нм.
Динамический диапазон: до 50 дБ. Мертвая зона по событиям: до 1,7 м. Мертвая зона по затуханию: до 5 м. Количество точек рефлектограммы: до 256 000. Поддержка глобальных, городских, а также пассивных оптических сетей (PON), включая FTTP. В одном модуле могут быть установлены: OTDR, измеритель потерь и визуальный дефектоскоп (VFL).
Размер: 1 слот. Совместимы с платформой Anritsu CMA5000a.
Описание модулей оптического рефлектометра (до 50 дБ) Anritsu CMA5200

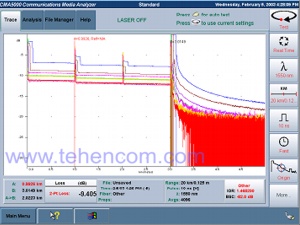

Модуль оптического рефлектометра (до 50 дБ) Anritsu CMA5200 Скриншот программы модулей оптического рефлектометра (до 50 дБ) Anritsu CMA5200

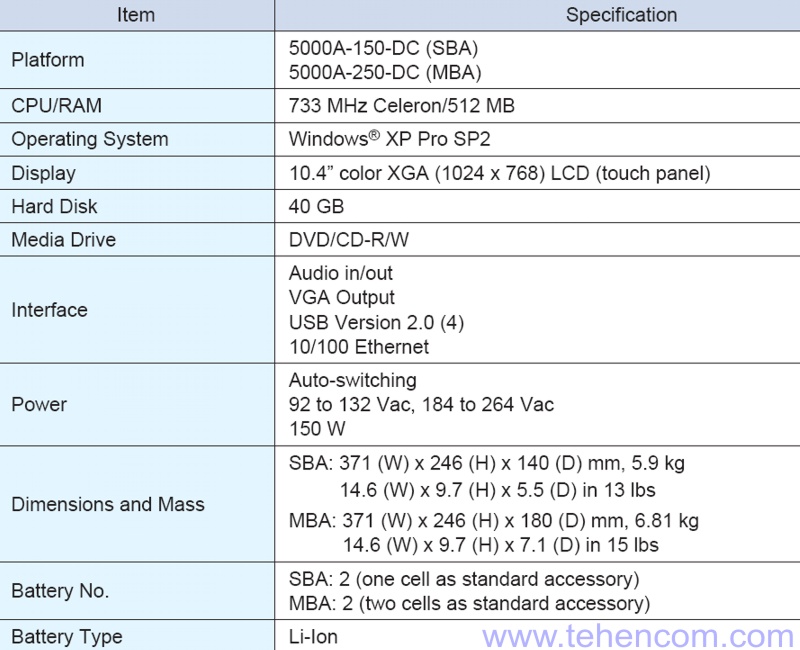

Технические характеристики измерительной платформы Anritsu CMA5000a

Технические характеристики универсальной измерительной платформы Anritsu CMA5000a



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.



Описание универсальной измерительной платформы Anritsu CMA5000a (14 стр.; 1 МБ)
