Аналізатор спектру до 3 ГГц із слідкуючим генератором Rohde & Schwarz FS315

ОСНОВНІ ХАРАКТЕРИСТИКИ

Прилад Rohde & Schwarz FS315 являє собою прецизійний аналізатор спектру з вбудованим генератором, що слідкує, з діапазоном частот від 9 кГц до 3 ГГц для скалярного аналізу ланцюгів. Цей генератор також можна використовувати для генерування сигналів з фіксованими частотами. Завдяки сучасній цифровій технології обробки частоти, він пропонує високоякісні вимірювання за дуже вигідною ціною.

До складу Rohde & Schwarz FS 315 входять різні детектори для оцінки результатів вимірів. Крім того, цей прилад може вимірювати напруженість електричного поля з урахуванням антенного фактора.

Діапазон застосувань FS315 практично не обмежений - він стане у нагоді і в лабораторії, і в сервісному центрі, і в якості гнучкого інструменту у складі автоматизованої системи виробництва:
- Чудові вимірювальні характеристики;
- Смуги роздільної здатності від 200 Гц до 20 МГц;
- частотомір із роздільною здатністю 1 Гц;
- максимальний вхідний рівень 33 дБмВт;
- ергономічний інтерфейс користувача;
- дистанційне керування по шині USB;
- Швидке оновлення екрана.

Робота з приладом ведеться через систему меню, тому навіть недосвідчений користувач швидко доб'ється необхідних результатів. Простота структури меню значно полегшує навігацію. Користувачі, знайомі з аналізаторами спектру Rohde & Schwarz, швидко зорієнтуються у пунктах меню, відомих ним з інших приладів.
Яскравий кольоровий РК-монітор з роздільною здатністю 320 х 240 пікселів дозволяє зчитувати показання навіть під великими кутами та при несприятливому освітленні.



Сфери застосування аналізатора спектру R&S FS315

R&S FS315 - це універсальний аналізатор спектру для різноманітних вимірювань у лабораторних умовах, у сервісних центрах та на виробництві:
- вимірювання НВЧ спектру (рівня та частоти);
- Вимірювання випромінюваних перешкод (EMC);
- застосування для мобільного радіозв'язку та бездротових комунікацій (GSM, WCDMA, DECT, W-LAN, Bluetooth тощо);
- Вимірювання потужності TDMA;
- радіомоніторинг із дистанційним керуванням по шині USB.

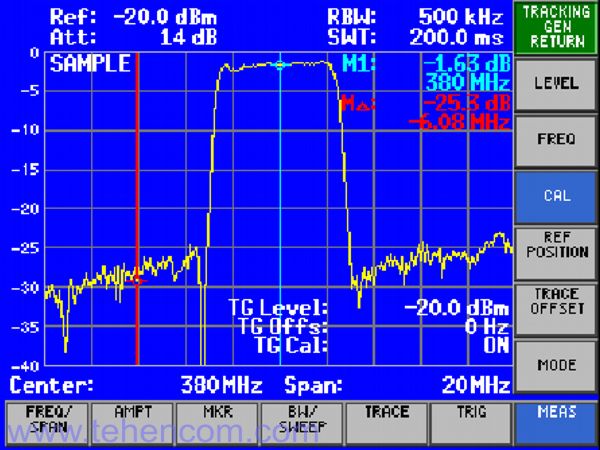

R&S FS 315 пропонує широкий набір вимірювальних режимів та маркерів, що полегшує аналіз сигналів. Для визначення рівня сигналу можна використовувати два звичайні маркери або один звичайний і один дельта маркер. Наприклад, звичайний маркер можна встановити на основну частоту як еталонний покажчик, тоді як дельта маркер встановлюється на гармоніку. У цьому різниця між двома рівнями є рівень придушення гармоніки. Звичайні або дельта маркери можуть використовуватися як маркери шуму для вимірювання питомої потужності шумів. Крім того, доступні такі маркери: піковий макс./хв., миттєвого, середнього та середньоквадратичного значення.

Висока швидкість оновлення зображення – до 10 кадрів на секунду – гарантує чітке відображення результатів вимірювань. В результаті зміни параметрів у процесі налаштування модуля відображаються дуже швидко, що заощаджує час у дослідницьких роботах та виробничих процесах.

За допомогою R&S FS315 можна легко виміряти ширину смуги сигналу за рівнем n дБ, наприклад,
за рівнем 3 дБ або 6 дБ.



Скалярний аналіз електричних кіл за допомогою аналізатора спектру R&S FS315

Аналізатор R&S FS315 з вбудованим слідкуючим генератором – це найкраще (за критерієм "ціна-результат") рішення для дослідження передавальних характеристик фільтрів, кабелів, підсилювачів тощо. Завдяки наявності вимірювального моста КСВ можна проводити також вимірювання відбитих сигналів. Можливість встановлення будь-якої відбудови частоти від 0 до 3 ГГц дозволяє досліджувати частотноперетворюючі ланцюги. Нарешті, вбудований генератор, що слідкує, можна використовувати як звичайний генератор фіксованої частоти.



Високі вимірювальні характеристики R&S FS315

НВЧ параметри R&S FS315 задають нові стандарти для аналізаторів діапазону нижнього цінового діапазону. Оскільки типове значення середнього рівня шумів, що відображається, дорівнює -115 дБм (300 Гц), прилад впевнено виявляє навіть слабкі сигнали. Завдяки широкому динамічному діапазону це можливо навіть у присутності сильного сигналу частоти, що несе.
Точки результативної спектрограми відображаються з точністю, небаченою для цієї цінової категорії. Це робить прилади незамінними для вирішення будь-яких вимірювальних завдань.



Смуги роздільної здатності від 200 Гц до 20 МГц

Завдяки 16 цифровим фільтрам з роздільною здатністю від 200 Гц, R&S FS315 можна оптимально пристосувати для вирішення найрізноманітніших вимірювальних завдань. Широкосмугові фільтри для вимірювань загального призначення гарантують швидке свіпірування, в той час як вузькосмугові фільтри забезпечують високу роздільну здатність за частотою та малий рівень шумів. Спектроаналізатор R&S FS 315 здатний задовольнити і всі проміжні вимоги.



Частотомір із роздільною здатністю 1 Гц

Вбудований частотомір дозволяє вимірювати частоту сигналу з точністю 1 Гц. У багатьох випадках вдається обійтися без додаткового частотоміра, що заощаджує місце на робочому столі.



Максимальний вхідний рівень до +33 дБм

Максимальний вхідний рівень аналізатора спектру Rohde & Schwarz FS315 дозволяє вимірювати сигнали, які далеко виходять за загальноприйняті межі. Мобільні телефони з максимальною вихідною потужністю 2 Вт можна підключати до аналізатора спектру безпосередньо, без зовнішніх атенюаторів.



Аналіз електромагнітної сумісності (ЕМС)

Комплектація аналізатора спектру Rohde & Schwarz FS315 може бути доповнена пробниками ближнього поля R&S HZ-15, що дозволяє визначати проблеми електромагнітної сумісності у друкованих платах, мікросхемах, кабелях, екранах та інших високочастотних пристроїв. Комплект пробників ближнього поля R&S HZ-15 призначений для вимірювання в діапазоні частот від 30 МГц до 3 ГГц. Для збільшення чутливості при вимірюваннях можна використовувати підсилювач R&S HZ-16, який має посилення 20 дБ і рівень шуму 4,5 дБ.
Спектроаналізатор Rohde & Schwarz FS315 у комплекті з підсилювачем R&S HZ-16 та пробниками ближнього поля R&S HZ-15 є чудовим та недорогим засобом виявлення та корекції проблем електромагнітної сумісності при розробці радіоелектронної апаратури.



Програмне забезпечення аналізатора спектру R&S FS315

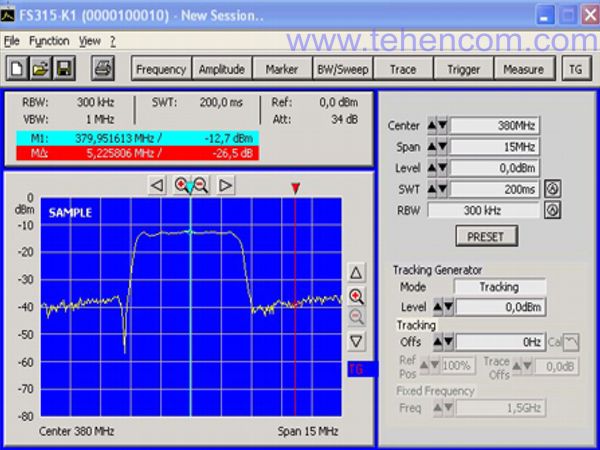

Розроблено потужну програму для дистанційного керування R&S FS315 від персонального комп'ютера. Програма розширює функціональність R&S FS315 та підтримує генерацію звітів:
- сумісна з Windows 2000/XP;
- комп'ютер підключається до R&S FS 315 через зручний USB інтерфейс;
- швидка та проста передача даних між R&S FS 315 та комп'ютером;
- постійне свіпування та передача даних поточного свіпування в комп'ютер з можливістю обробки (маркери, масштабування тощо);
- практично необмежений обсяг пам'яті для збереження розгорток та результатів вимірювань (порівняння поточних та попередніх результатів);
- Розширений набір функцій (граничні лінії, файли журналів);
- експорт розгорток (900 точок) у текстовому форматі для подальшого імпорту до MS Excel;
- експорт даних, що відображаються (знімки екрана) у форматі JPEG;
- Виведення результатів на стандартний принтер.



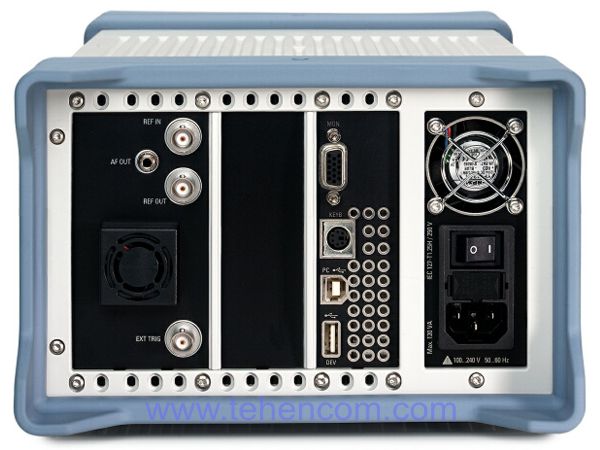

Дистанційне керування по шині USB

Нова можливість у вимірювальному приладі – це дистанційне керування аналізатором спектру R&S FS315 по шині USB. Функція гарячого підключення дозволяє перейти на дистанційне керування навіть під час роботи приладу, просто встановивши з'єднання по USB. Вперше лабораторний вимірювальний прилад допускає дистанційне керування USB без будь-яких обмежень.
У комплект постачання R&S FS315 входить драйвер для Windows 2000/XP, призначений для різних середовищ розробки.

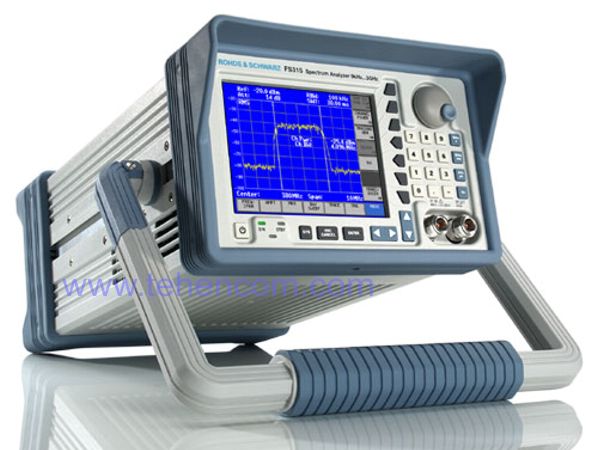

Компактний корпус із гнучкою рукояткою

Аналізатор спектру R&S FS315 відрізняється компактністю та зручною конструкцією. Хоч на столі оператора, хоч у стійці він не займе багато місця. В одну комірку 19-дюймової стійки можна встановити навіть два поруч прилади, що стоять.
Нова рукоятка, що регулюється, виконує кілька функцій. По-перше, вона служить для перенесення R&S FS315. По-друге, її можна повертати та замикати практично в будь-яких положеннях. Користуючись рукояткою, пристрій можна встановити в похилому положенні, щоб забезпечити оптимальний кут огляду екрана. Якщо ручка заважає, її дуже легко відсунути, що дозволяє встановити один на одного кілька R&S FS315.



Технічні характеристики аналізаторів спектру R&S FS300 і R&S FS315



Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.

Аналізатор Rohde & Schwarz FS315 знятий з виробництва. Всі нові моделі дивіться тут: аналізатори спектру радіочастот.
