Портативный измеритель КСВ, анализатор АФУ (антенно-фидерных устройств),
кабелей и антенн (2 МГц – 4 ГГц) со встроенным измерителем мощности (50 МГц – 4 ГГц)
и автоматическим калибратором InstaCal
Anritsu S331L Site Master

Недорогой, маленький, содержит всё необходимое для работы

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Anritsu S331L: портативный измеритель КСВ, анализатор АФУ (фидерных линий), кабелей и антенн (2 МГц – 4 ГГц) со встроенным измерителем мощности (50 МГц – 4 ГГц) и автоматическим калибратором InstaCal



КРАТКОЕ ОПИСАНИЕ

Анализатор антенн и фидерных устройств S331L американской компании Anritsu - это портативный прибор с отличными техническими характеристиками и прочной, надёжной конструкции. Анализатор Anritsu S331L является частью модельного ряда анализаторов антенн и линий с самым продолжительным в истории выпуском. Сочетая в себе самые последние технологические достижения, прибор S331L специально оптимизирован для полевых условий, прост в использовании и обеспечивает точные измерения в сочетании с удобством работы.

Заряда батареи S331L хватает на весь рабочий день, это рекордное время автономной работы среди других портативных анализаторов. Обладая большим 17,8 см сенсорным экраном и новым интуитивным интерфейсом пользователя, анализатор S331L максимально повышает эффективность работы в полевых условиях. Полное описание всех характеристик Anritsu S331L Вы можете скачать ниже на этой странице в разделе Документация.

Области применения:
- сети сотовой связи
- радио и ТВ вещание
- радиосистемы общественной безопасности
- авиакосмическая и оборонная промышленность

Основные характеристики:
Частота: 2 МГц - 4 ГГц (анализатор АФУ, измерение КСВ и возвратных потерь).
Частота: 50 МГц - 4 ГГц (встроенный измеритель мощности).
Измерения: КСВ, обратные потери (return loss), расстояние до повреждения (по КСВ и обратным потерям), потери в кабеле, измерение СВЧ мощности и др.
Стандартно встроенный калибратор InstaCal и измеритель СВЧ мощности.
Калибровка FlexCal, которая сохраняется при изменении частотного диапазона.
Классический Режим (подобно прибору S331D) и Продвинутый Режим (подобно прибору S331E).
Встроенная помощь (текстовая и графическая).
Внутренняя память на более чем 1 000 файлов с быстрым просмотром сохранённых трасс.
Стандартное в отрасли расширение файлов *.dat.
Программное обеспечение Line Sweep Tools (LST) в стандартном комплекте поставки.
Удобный сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480) и система графических подсказок.
Более 8 часов непрерывной работы от аккумуляторной батареи.
Ударо-, пыле- и брызгозащищённый корпус.
Интерфейсы: USB (стандартно), Ethernet (через адаптер 2000-1810-R).
Диапазон рабочих температур: от -10°С до +55°С. Масса: 2 кг.
Недорогой, маленький, содержит всё необходимое для работы

Кроме того, компания Anritsu выпускает несколько серий портативных анализаторов спектра, анализаторов АФУ, анализаторов базовых станций мобильной связи и векторных анализаторов электрических цепей.

Нужны более функциональные анализаторы АФУ и спектра до 6 ГГц? Смотрите серию Anritsu S3xxE.
Нужен анализатор АФУ, волноводов, кабелей и антенн до 40 ГГц? Смотрите серию Anritsu S820E.
Нужен портативный анализатор спектра до 6 ГГц ? Смотрите прибор Anritsu MS2713E.
Нужен портативный анализатор базовых станций? Смотрите серию Anritsu MT821xE.
Нужен портативный векторный анализатор цепей? Смотрите серию Anritsu MS20xxB.
Хотите посмотреть полный список? На этой странице есть всё, чтобы выбрать анализатор АФУ.



ПОДРОБНОЕ ОПИСАНИЕ

Ультрапортативный анализатор параметров коаксиальных трактов Anritsu Site Master S331L сочетает в себе все необходимые функции: однопортовый анализатор антенн и линий в диапазоне от 2 МГц до 4 ГГц, штатный встроенный модуль калибровки InstaCal и встроенный измеритель мощности.

Панель коннекторов анализатора Anritsu Site Master S331L (вид сверху)

Панель коннекторов анализатора Anritsu Site Master S331L (вид сверху).



Прибор S331L предназначен для подрядных организаций, монтажников и поставщиков беспроводных услуг, для тех, кому необходим инструмент для снижения расходов по техническому обслуживанию своих площадок. Все, кому необходимо выполнять измерения параметров антенн и фидерных линий, а также измерение мощности по достоинству оценят Site Master S331L. Простая конфигурация прибора без каких-либо опций и привлекательная стоимость являются идеальным сочетанием для подрядчиков, выполняющих работы на антенных вышках и подобных объектах.

Анализатор Site Master S331L, подключённый к компьютеру

Обработка результатов измерений анализатора Anritsu S331L на компьютере.



С анализатором S331L нет необходимости тратить время на поиск сети питания, т.к. заряда батареи хватает на целый рабочий день, что в свою очередь обеспечивает отличную продуктивность. Прибор также обладает большим объемом внутренней памяти, что позволяет не беспокоиться о количестве сохраняемых измерений. С помощью Anritsu S331L, который включает в себя множество возможностей и рассчитан на многолетнюю эксплуатацию, Вы можете существенно снизить свои эксплуатационные расходы.

Аккумуляторная батарея анализатора Anritsu S331L полностью заряжена в начале рабочего дня
Утром, в начале рабочего дня, батарея анализатора Anritsu S331L полностью заряжена

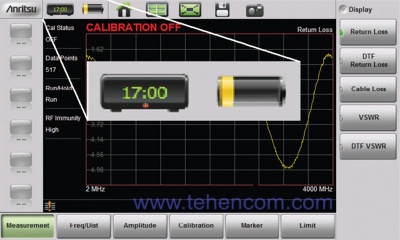

  В конце рабочего дня аккумуляторная батарея анализатора Anritsu S331L всё ещё сохраняет заряд
В 5 часов вечера, в конце рабочего дня, батарея анализатора Anritsu S331L всё ещё сохраняет заряд



Удобные маркеры и линии допусков, реализованные в Anritsu S331L

Пользователь анализатора S331L может легко устанавливать маркеры, а также линии допусков в любом месте экрана. Также значения допусков и точки установки маркеров могут задаваться с помощью цифровых клавиш или вращающегося колёсика. Есть возможность автоматического поиска точек на графике по заданному пользователем критерию. Все эти удобные функции увеличивают эффективность работы.

Удобные маркеры и линии допусков, реализованные в Anritsu S331L увеличивают эффективность работы

В интерфейсе Anritsu S331L удобно реализована работа с маркерами и линиями допусков.



Встроенный измеритель мощности (в стандартной комплектации Anritsu S331L)

Встроенный измеритель мощности, работающий в диапазоне 50 МГц - 4 ГГц, установлен в каждом анализаторе Anritsu S331L. С помощью этого измерителя Вы сможете правильно настроить выходную мощность передатчика базовой станции или любого аналогичного устройства, что позволит оптимизировать зоны покрытия отдельных сот.

Встроенный измеритель мощности (в стандартной комплектации S331L)

Измеритель мощности входит в стандартную комплектацию Anritsu S331L.



Заменяемый модуль измерителя мощности и автокалибратора InstaCal

В анализаторе Anritsu S331L измеритель мощности, совмещённый с автоматическим калибратором InstaCal, выполнен в виде заменяемого модуля, который можно легко вынуть из прибора. Если из-за подачи на вход чрезмерно высокого сигнала, сгорел измеритель мощности, то нет необходимости отправлять на ремонт весь прибор, достаточно отправить только модуль. Все калибровочные коэффициенты, которые обеспечивают точность измерения, содержатся внутри данного модуля, поэтому в случае замены модуля не нужно заново калибровать прибор. Такое решение существенно снижает расходы и риски во время многолетней эксплуатации анализатора сайтмастер Anritsu S331L.

Заменяемый модуль измерителя мощности и автокалибратора InstaCal прибора сайтмастер Anritsu S331L

Измеритель мощности и автокалибратор InstaCal выполнены в виде сменного модуля.



Три порта USB

Анализатор АФУ Anritsu S331L содержит два порта USB тип A (для подключения флешек) и один порт USB mini B (для подключения к компьютеру). Эти USB порты используются для переноса результатов измерений на компьютер и обновления прошивки прибора. При необходимости можно даже подключить внешние клавиатуру и мышь, а также заряжать мобильный телефон при помощи USB адаптера.

Анализатор АФУ Anritsu S331L содержит два порта USB тип A и один порт USB mini B

Анализатор АФУ Anritsu S331L содержит два порта USB тип A и один порт USB mini B.



Клавиши с подсветкой

Клавиатура анализатора Anritsu S331L содержит подсветку, которая облегчает работу с прибором в вечернее и ночное время, зимой, а также на улице в условиях плохой видимости.

Клавиши анализатора Anritsu S331L содержат подсветку

Клавиши анализатора Anritsu S331L содержат подсветку.



Технические характеристики портативного анализатора АФУ (фидерных линий),
кабелей и антенн Anritsu S331L

На этом рисунке приводится перечень основных технических характеристик анализатора Anritsu S331L. Подробные технические характеристики занимают 14 страниц в файле формата PDF и находятся ниже на этой странице в разделе Документация.

Технические характеристики портативного анализатора антенно-фидерных устройств, кабелей и антенн Anritsu S331L Site Master



Комплект поставки портативного анализатора АФУ (фидерных линий),
кабелей и антенн Anritsu S331L

Наименование Краткое описание
Anritsu S331L Портативный анализатор АФУ, кабелей и антенн (2 МГц - 4 ГГц) со встроенным измерителем мощности (50 МГц – 4 ГГц) и автоматическим калибратором InstaCal
2000-1676-R Мягкая сумка для переноски
2000-1691-R Стилус
2000-1687-R Приспособление для закручивания разъёма N(m)
40-187-R Блок питания от сети
806-141-R Устройство зарядки от автомобильного прикуривателя
3-2000-1498 Кабел USB A - mini-B, 3 метра
- Документация в формате pdf и программное обеспечение для обработки результатов измерений Anritsu Line Sweep Tools (LST) доступны для свободной загрузки с сайта
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)

Комплект поставки портативного анализатора АФУ (фидерных линий), кабелей и антенн Anritsu S331L



Опции и аксессуары для портативного анализатора АФУ (фидерных линий),
кабелей и антенн Anritsu S331L

Ниже приводится перечень основных и дополнительных аксессуаров для анализатора Anritsu S331L. Полный перечень аксессуаров с подробным описанием смотрите ниже на этой странице в разделе Документация.

Наименование Краткое описание
Опции:
не предусмотрены Стандартная комплектация анализатора Anritsu S331L содержит всё, что необходимо для работы, кроме фазостабильного кабеля для подключения к объекту измерения. Рекомендуем набор Anritsu 15RCN50-1.5-R.

Кабели:
Anritsu 15RNFN50-1.5-R Кабель фазостабильный усиленный N(m) - N(f), 6 ГГц, 1,5 м
Anritsu 15NNF50-1.5C Кабель фазостабильный N(m) - N(f), 6 ГГц, 1,5 м
Anritsu 15NN50-1.5C Кабель фазостабильный N(m) - N(m), 6 ГГц, 1,5 м
Наборы:
Anritsu 15RCN50-1.5-R Содержит: кабель фазостабильный усиленный N(m) - N(f), 6 ГГц, 1,5 м, адаптер N(m) - N(m), адаптер N(f) - N(f), адаптер N(m) - 7/16 DIN(m), адаптер N(m) - 7/16 DIN(f)
Anritsu 15RCN50-3.0-R Содержит: кабель фазостабильный усиленный N(m) - N(f), 6 ГГц, 3 м, адаптер N(m) - N(m), адаптер N(f) - N(f), адаптер N(m) - 7/16 DIN(m), адаптер N(m) - 7/16 DIN(f)

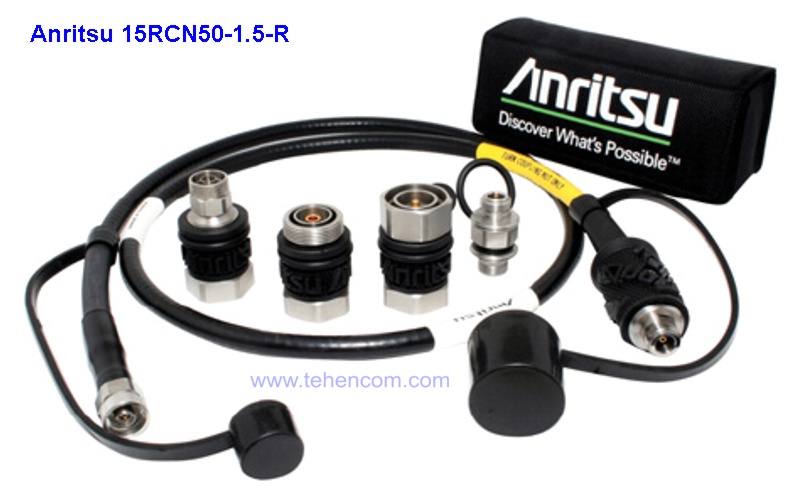

Набор аксессуаров Anritsu 15RCN50-1.5-R для подключения анализатора Anritsu S331L к объекту измерения



Помимо моделей, перечисленных выше, анализатор Anritsu S331L может быть укомплектован различными высокочастотными кабелями, переходниками, калибровочными элементами, аттенюаторами и другими полезными аксессуарами. Вы можете выбрать всю эту комплектацию из таких разделов нашего сайта: Антенны измерительные и СВЧ аксессуары.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей портативного анализатора антенн и фидерных линий Anritsu S331L, его технических характеристик и режимов работы.

Описание портативного анализатора Anritsu S331L (на английском, 2019 год) (22 стр.; 13 МБ)

Описание портативного анализатора Anritsu S331L (на русском, 2012 год) (20 стр.; 2 МБ)

Основные факты о портативном анализаторе Anritsu S331L (на английском) (2 стр.; 1 МБ)

Технические характеристики портативного анализатора Anritsu S331L (на английском) (14 стр.; 4 МБ)

Руководство по эксплуатации анализатора Anritsu S331L (на английском, 2017 год) (284 стр.; 34 МБ)

Руководство по эксплуатации анализатора Anritsu S331L (на русском, 2012 год) (151 стр.; 8 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Краткий обзор всех серий радиочастотных измерительных приборов Anritsu

Краткий обзор всех серий портативных радиочастотных анализаторов Anritsu

Модели и опции портативных радиоизмерительных приборов Anritsu

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора анализатора АФУ, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

Anritsu S331P - ультракомпактный анализатор АФУ, кабелей и антенн до 6 ГГц Anritsu S331P - ультракомпактный анализатор АФУ, кабелей и антенн до 6 ГГц

Anritsu S331E, S332E, S361E, S362E - портативные анализаторы спектра и АФУ до 6 ГГц Anritsu S331E, S332E, S361E, S362E - портативные анализаторы спектра и АФУ до 6 ГГц

Anritsu S820E - портативный анализатор АФУ, волноводов, кабелей и антенн до 40 ГГц Anritsu S820E - портативный анализатор АФУ, волноводов, кабелей и антенн до 40 ГГц



Полезные ссылки по этой тематике

Anritsu MT8212E, MT8213E - портативные анализаторы базовых станций до 6 ГГц Anritsu MT8212E, MT8213E - портативные анализаторы базовых станций до 6 ГГц

Anritsu MS2712E, MS2713E - портативные анализаторы спектра до 6 ГГц Anritsu MS2712E, MS2713E - портативные анализаторы спектра до 6 ГГц

Anritsu MS20xxB VNA Master - портативные векторные анализаторы электрических цепей до 6 ГГц Anritsu MS20xxB VNA Master - векторные анализаторы электрических цепей до 6 ГГц

Anritsu PIM Master MW82119B - портативный анализатор пассивной интермодуляции (ПИМ) Anritsu PIM Master MW82119B - портативный анализатор пассивной интермодуляции (ПИМ)
