Модуль аналізатора оптичного спектру (1250 нм – 1650 нм) EXFO FTB-5240B

Код товару: 1000370

Під замовлення

Додайте товар до кошика. Наш спеціаліст погодить з Вами комплектацію, повідомить ціну та термін постачання.

Ціна за запитом

У кошик

ОСНОВНІ ХАРАКТЕРИСТИКИ

Виняткові DWDM характеристики: EXFO FTB-5240 OSA забезпечує потужність та гнучкість у вимірюваннях, завдяки таким характеристикам як відмінна глибина спектрального дозволу, висока роздільна здатність по смузі пропускання та великий динамічний діапазон. FTB-5240B, що володіє ще кращими глибиною спектрального дозволу та роздільною здатністю по смузі пропускання вже зараз готовий до вимірювань ультра-щільних систем WDM наступного покоління.

Простота в роботі: Запуск забезпечується лише натисканням однієї кнопки. Графічний інтерфейс користувача дозволяє легко керувати приладом, забезпечуючи доступ до різних меню і функцій. За допомогою простого та інтуїтивного сенсорного екрану ви легко отримуєте доступ до всіх автоматизованих функцій приладу за один дотик.

Міцність та портативність: аналізатор спектру, компанії EXFO, міститься в міцну, легку (з магнієвого сплаву) та захищену гумовими бамперами оболонку Універсальна вимірювальна платформа FTB-400– це дозволяє аналізатору витримувати удари та падіння неминучі польові умови, а також можливі і при роботі в лабораторних умовах.

Найкраща в своєму класі глибина спектральної роздільної здатності: завдяки найкращій в галузі глибині спектральної роздільної здатності: до 40 дБс на відстані 0.1 нм, 50 дБс при 0.2 нм і 55 дБс при 0.4 нм, новий Аналізатор FTB5240B забезпечує неперевершеність.

Внутрішнє калібрування: Модуль Аналізатора Спектру FTB-5240B оснащений внутрішнім опорним джерелом випромінювання, яке підтримує мінімальну похибку довжини хвилі в межах ± 30 пм у діапазонах C+L.

Зовнішнє калібрування: Ви можете використовувати зовнішнє джерело вивчення для калібрування вашого Аналізатора перед початком вимірювань і таким чином отримати похибку вимірювання всього ± 15 нм у діапазонах C+L.

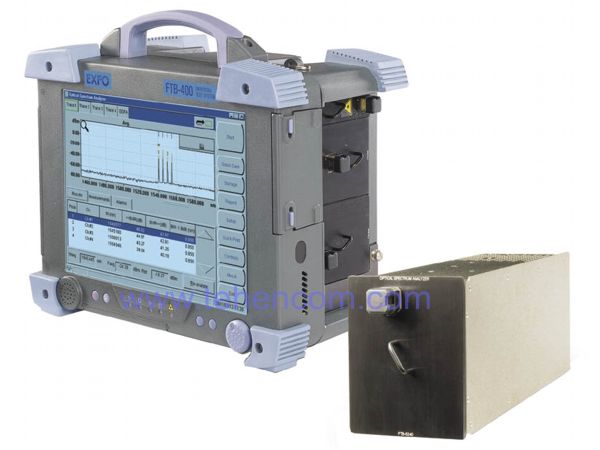

Модуль оптичного аналізатора спектру EXFO FTB5240 B сумісний з EXFO FTB-400.

Також дивіться:
EXFO FTB-5500B - модуль аналізатора поляризаційної модової дисперсії.
EXFO FTB-5800 - модуль аналізатора хроматичної дисперсії.

Програмне забезпечення

Ви можете проводити аналіз до 512 каналів у режимі тестування DWDM. У вікні звітів можна переглянути повну інформацію про спектрограму, включаючи параметри вимірювання та ідентифікаційні дані. Використовуйте закладки для того, щоб отримати доступ до функцій та результатів вимірювання:
- результати: прискоріть складання звітів за допомогою детальної таблиці результатів;
- Вимірювання: сфокусуйтеся на подробицях спектрограми за допомогою набору маркерів та функцій масштабування;
- попередження: слідкуйте за поведінкою системи за допомогою таблиці аварійних сигналів на основі встановлених граничних значень.

Завдяки можливості зміни діапазону довжин хвиль для сканування, аналізатори FTB-5240 та FTB-5240B дозволяють оператору сконцентрувати свої вимірювання у певному діапазоні. У результаті менше час збору даних і кращий дозвіл. Аналізатори спектру EXFO дозволяють проводити вимірювання у всіх діапазонах довжин хвиль, що використовуються в телекомунікаціях, а також у всіх потенційних оптичних каналах спостереження (OSC).

Покрокові процедури, розташовані в розділі програм, проведуть вас через тестування різних типів мережевих компонентів. Потім результати будуть відображені в таблиці, індивідуальній для кожної програми. Автоматизований процес вимірювання включає в себе заздалегідь визначені шаблони для наступних тестів, що найбільш часто зустрічаються:
- EDFA;
- Спектральна передача;
- DFB лазери;
- Порівняння спектрограм.

Висока точність

FTB-5240B дозволяє тестувати системи з відстанню між каналами 25 ГГц, 50 ГГц або 100 ГГц, забезпечуючи точність визначення довжини хвилі ± 0.030 нм. Типове значення роздільної здатності по смузі пропускання для FTB-5240B становить 0.033 нм, і це дозволяє розрізняти навіть дуже близько розташовані канали, що найважливіше під час тестування DWDM систем. Точність довжини визначення хвилі підтримується за допомогою внутрішнього опорного джерела і може бути покращена до ±15 пм за допомогою зовнішнього калібрування.

Глибина спектрального дозволу

Аналізатор спектру FTB-5240 має оптимальне значення глибини спектральної роздільної здатності до 40 дБс на 0.2 нм та 50 дБс на 0.4 нм від піку. Новий модуль FTB-5240B має неперевершені характеристики, його глибина спектральної роздільної здатності становить до 40 дБс на 0.1 нм від піку. З цим модулем ви отримаєте найбільш надійні та точні виміри співвідношення сигнал/шум у галузі.

Технічні характеристики модулів оптичного аналізатора спектру EXFO FTB-5240B

Модифікації модулів оптичного аналізатора спектру EXFO FTB-5240B

- FTB-5240-XX (Optical Spectrum Analyzer)
- FTB-5240B-XX (High OSNR Optical Spectrum Analyzer)

Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.
