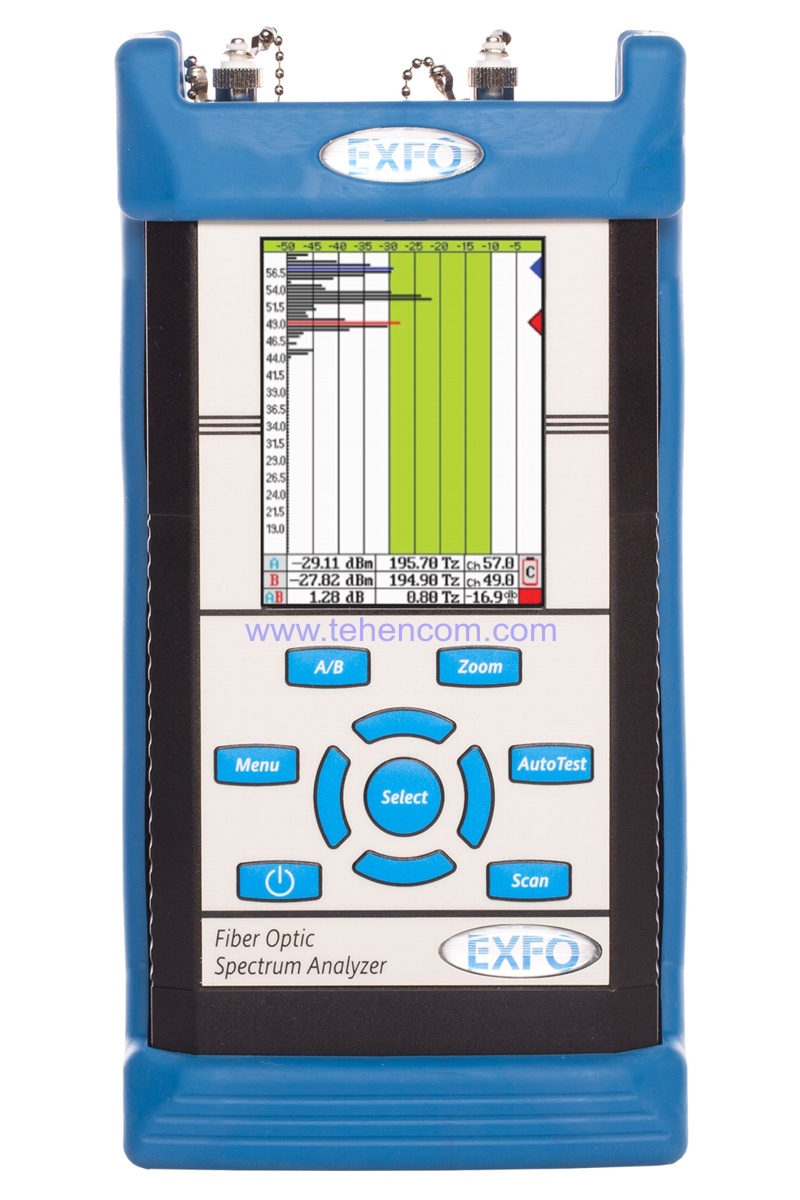

Компактний аналізатор каналів DWDM (1528 нм – 1566 нм) EXFO FOT-5205

Компактний аналізатор DWDM каналів EXFO FOT-5205 з підтримкою Remote PHY та DWDM з кроком каналів 50 ГГц та 100 ГГц

Код товару: 1000367

Під замовлення

Додайте товар до кошика. Наш спеціаліст погодить з Вами комплектацію, повідомить ціну та термін постачання.

Ціна за запитом



КОРОТКИЙ ОПИС

Для кабельних операторів технологія Remote PHY стає дедалі кращою. А це означає просування оптоволокна все ближче та ближче до кінцевого споживача. Технологія Remote PHY передбачає перехід від передачі по оптоволокну аналогових сигналів до передачі цифрових сигналів та використання технології ущільнення оптичних каналів DWDM для суттєвого збільшення пропускної спроможності.

Аналізатор EXFO FOT-5205 спеціально розроблений для запуску та обслуговування мереж на базі DWDM. Спектральний діапазон цього приладу, діапазон вимірюваної потужності каналів DWDM і сітка каналів повністю відповідають специфікаціям Remote PHY (канали ITU від 14,5 до 62). Повний опис всіх характеристик аналізатора EXFO FOT-5205 Ви можете завантажити на цій сторінці в розділі Документація.

Основні характеристики:
Діапазон довжин хвиль: 1528 нм – 1566 нм.
Діапазон потужності каналів: -48 дБм до +10 дБм.
Сумарна безпечна потужність: 28 дБм. Похибка вимірювання потужності: 1 дБ.
Підтримка DWDM із кроком каналів 50 ГГц та 100 ГГц. Час виміру: 0,5 сек.
Результати вимірювань у графічному та табличному вигляді. Підтримка Remote PHY.
Дозволяє проводити вимірювання ослабленого сигналу через порт моніторингу.
Сенсорний екран 10,1 см. Час автономної роботи: до 4 годин.
Маса: 0,72 кг. Габарити: 194 x 99 x 40 мм. Робоча температура: від -10 до +50°С.
Надійний помічник для DWDM рішень у мережах доступу

Потрібен повноцінний аналізатор оптичного спектру? Дивіться модель EXFO FTB-5235.
Потрібен аналізатор з максимальними характеристиками? Дивіться серію EXFO FTBx-52x5.
Бажаєте подивитись повний список? Переходьте на головну сторінку по аналізаторам оптичного спектру.



ДОКЛАДНИЙ ОПИС

EXFO FOT-5205 – це компактний аналізатор оптичних каналів DWDM (Channel Checker), який дозволяє дуже швидко виміряти потужності всіх каналів із номерами від 14,5 до 62 за сіткою ITU. Цей діапазон каналів відповідає діапазону довжин хвиль від 1527,99 нм до 1565,90 нм. Прилад має два роздільні оптичні входи: один для вимірювання потужного сигналу (до +10 дБм на канал), а другий для вимірювання слабкого сигналу (до -10 дБм на канал). Другий вхід дозволяє проводити точні вимірювання сигналу доступного через порт моніторингу мережного обладнання. Завдяки цим функціям аналізатор FOT-5205 стане незамінним помічником для кабельних операторів, що особливо використовують технологію Remote PHY.

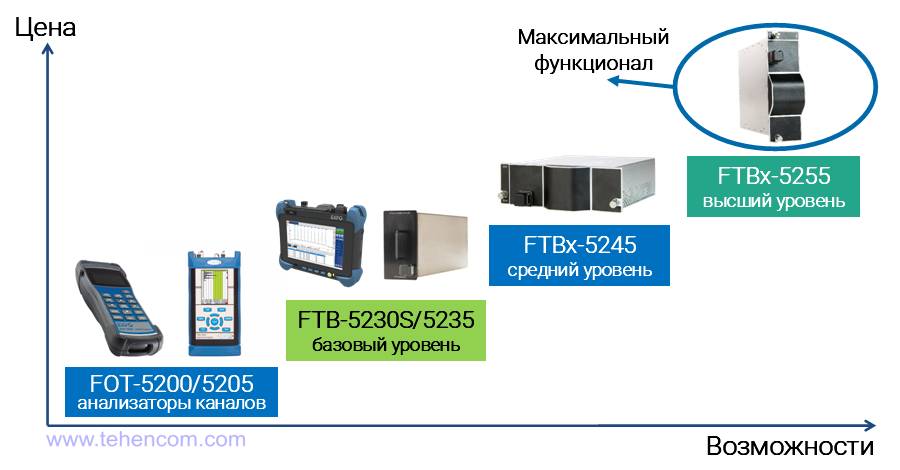

На цьому малюнку показані моделі аналізаторів оптичного спектру, що випускаються компанією EXFO, і їх розподіл залежно від функцій і вартості. Як Ви бачите, модель FOT-5205 не є повноцінним аналізатором оптичного спектру та відноситься до базових рішень аналізаторів оптичних каналів. Для глибокого дослідження оптичних сигналів дивіться моделі: FTB-5235, FTBx-5245/5255.

Лінійка аналізаторів оптичних каналів та аналізаторів оптичного спектру компанії EXFO
Лінійка аналізаторів оптичних каналів та аналізаторів спектру компанії EXFO.



Табличний та графічний режими

Аналізатор оптичних каналів EXFO FOT-5205 має два режими відображення результатів вимірювань. У першому режимі номери каналів по сітці ITU та відповідні їм оптичні потужності відображаються у вигляді таблиці числових значень. У другому режимі виміряні потужності кожного каналу відображаються у вигляді графічного стовпчика навпроти номера відповідного каналу. Передбачено швидке перемикання між обома режимами індикації.

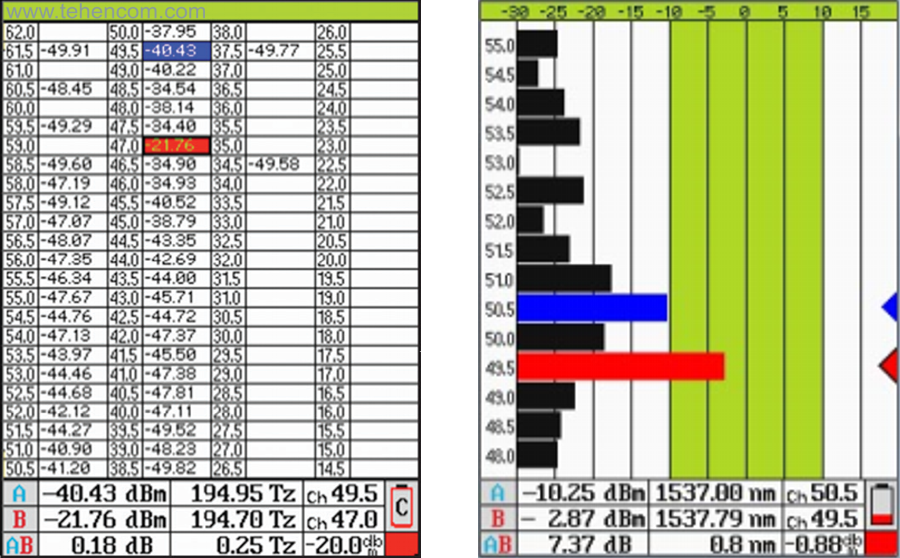

Якщо в аналізаторі FOT-5205 увімкнути автоматичну перевірку потужності каналів DWDM відповідно до критеріїв "Годен/Не придатний", то погані канали підсвічуватимуться іншим кольором. Обидва режими індикації результатів вимірів показано на цьому малюнку.

Табличний та графічний режими індикації аналізатора каналів EXFO FOT-5205
Табличний та графічний режими індикації аналізатора каналів EXFO FOT-5205.



Мережі доступу на базі DOCSIS 3.1

Нова специфікація мереж доступу DOCSIS 3.1 передбачає відмову від передачі аналогового сигналу по оптоволокну та перехід на цифрову передачу в оптоволоконній секції із застосуванням спектрального ущільнення DWDM. Також передбачається значне зменшення кількості підсилювачів у коаксіальній частині мережі: DOCSIS 3.0 використовується до п'яти підсилювачів, а DOCSIS 3.1 максимум один. Такі зміни покращують перешкодостійкість та дальність передачі, а застосування технології ущільнення DWDM значно збільшує загальну пропускну спроможність мережі.

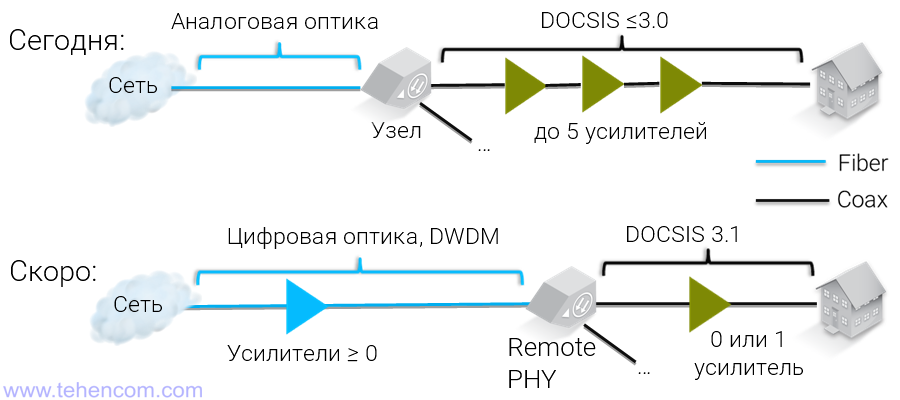

Для ілюстрації сказаного, цьому малюнку наводиться конфігурація мереж доступу з урахуванням DOCSIS 3.0 і більше старих версій, і навіть конфігурація мереж доступу з нової специфікації DOCSIS 3.1.

Перехід від DOCSIS 3.0 і старіших конфігурацій до DOCSIS 3.1
Перехід від DOCSIS 3.0 і старіших конфігурацій до DOCSIS 3.1.

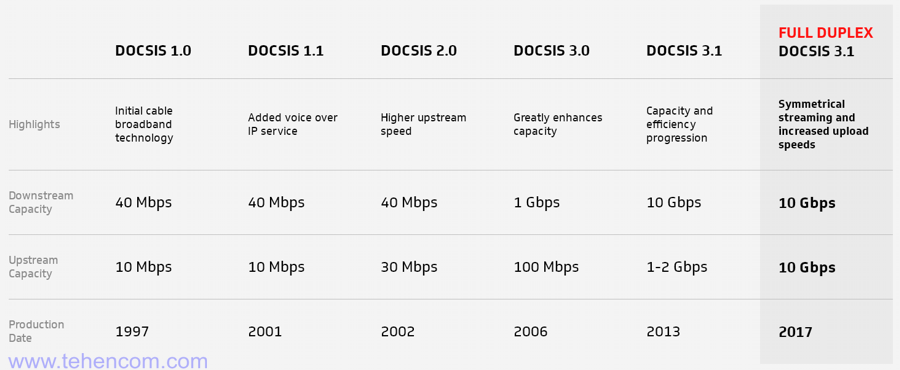

На цьому малюнку показані основні параметри різних конфігурацій DOCSIS, починаючи з версії 1.0, що виникла 1997 року й до нових DOCSIS 3.1 і FULL DUPLEX DOCSIS 3.1, щоб забезпечити швидкість передачі до 10 Гбіт/с.

Еволюція специфікацій DOCSIS
Еволюція специфікацій DOCSIS.

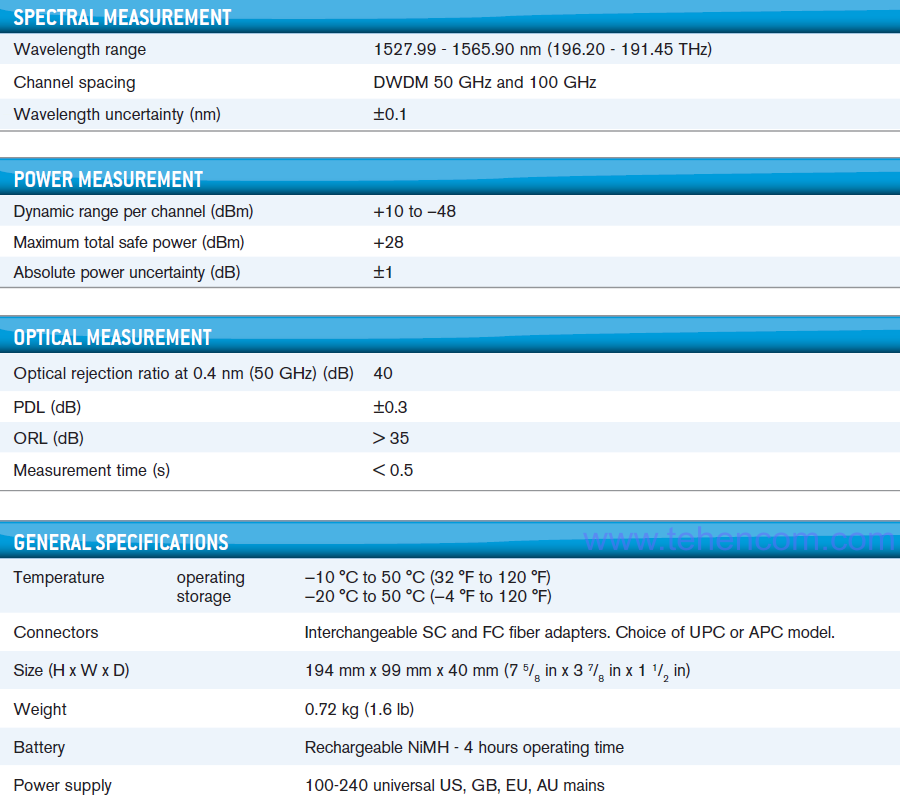

Технічні характеристики DWDM каналів EXFO FOT-5205

Технічні характеристики портативного аналізатора DWDM каналів EXFO FOT-5205

На малюнку вище показані основні характеристики портативного аналізатора DWDM каналів EXFO FOT-5205. Повний перелік технічних характеристик у форматі PDF Ви можете завантажити нижче на цій сторінці в розділі Документація.



Комплект постачання аналізатора DWDM каналів EXFO FOT-5205

Найменування Короткий опис
EXFO FOT-5205 Аналізатор каналів DWDM
GP-3128 Блок живлення / зарядний пристрій
GP-3133 Акумулятори NiMH (встановлені всередині приладу)
- Диск із програмним забезпеченням та посібником користувача
- Сертифікат калібрування
- 1 рік гарантії (можливе продовження терміну гарантії до 3 та 5 років)



Основні опції для аналізатора DWDM каналів EXFO FOT-5205

Найменування Короткий опис
GP-10-061 М'яка сумка для перенесення
GP-3133 Комплект запасних акумуляторів NiMH

Ця документація у форматі PDF містить найповніший опис можливостей компактного аналізатора DWDM каналів EXFO FOT-5205, його технічних характеристик та режимів роботи.

Опис та характеристики аналізатора EXFO FOT-5205 (англійською) (3 стор.; 1 МБ)
