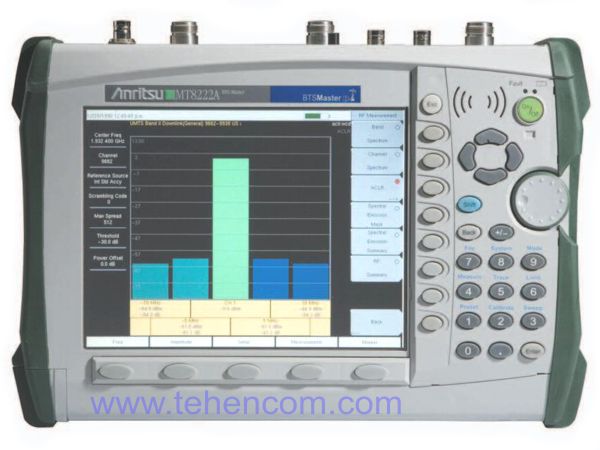

Аналізатор спектру та базових станцій до 7,1 ГГц Anritsu MT8222A



ОСНОВНІ ХАРАКТЕРИСТИКИ

Прилад BTS Master MT8222 A - це відмінний вибір для розгортання, обслуговування та вирішення проблем базових станцій, що підтримують 2G/2,5G та 3G. Він поєднує в собі можливості популярного UMTS Master MT8220A та VNA Master MS2024A в одному компактному приладі масою всього 4 кг.

Знятий з виробництва. Рекомендована заміна: Anritsu MT8213E.

Також дивіться:
Anritsu MS2722C, MS2723C, MS2724C, MS2725C, MS2726C - Портативні аналізатори спектру до 43 ГГц.
Anritsu Cell Master MT8212E, MT8213E - Портативні аналізатори базових станцій. 100 кГц – 4 чи 6 ГГц.
Anritsu Site Master S331E, S332E, S361E, S362E - Портативні аналізатори спектра, АФУ, кабелів та антен. 100 кГц – 6 ГГц.

Таблиця порівняння моделей та опцій портативних приладів Anritsu (1 стор.)







Технічні особливості аналізатора базових станцій Anritsu BTS Master MT8222A

BTS Master MT8222A має наступні функції тестувань та вимірювань:
- вбудований аналізатор спектру від 100 кГц до 7,1 ГГц
- вбудований аналізатор антен та кабелів від 10 МГц до 4 ГГц
- вбудований селективний вимірник потужності від 10 МГц до 7,1 ГГц
- аналізатор передавача (W-CDMA/HSDPA та GSM/GPRS/EDGE)
- аналізатор перешкод від 100 кГц до 7,1 ГГц
- сканер каналів від 100 кГц до 7,1 ГГц
- широкосмуговий моніторинг потужності від 100 кГц до 7,1 ГГц
- Високоточний вимірювач НВЧ потужності від 50 МГц до 6 ГГц
- вбудоване живлення центральною жилою (12V-24V)
- аналізатор потоку T1
- GPS приймач





Особливості

Прилад Anritsu BTS Master MT8222A - це багатофункціональний інструмент для тестування базових станцій, що унеможливлює використання великої кількості тестового обладнання. Його можливості: аналіз спектру, точні зворотні втрати, КСВн, втрати в кабелі, відстань до несправності, двопортовий вимір втрати/посилення, один і двох портовий вимір величини та фази, аналіз перешкод, спектрограма, вимірювання НВЧ та демодуляція W-CDMA/HSDPA та GSM/GPRS/EDGE, W-CDMA/HSDPA за ефіром (OTA), координати, збільшена точність частоти опорного генератора, змінне живлення центральною жилою, і вимірювання потоку Т1.





Конструктивне виконання та інтерфейси

BTS Master MT8222A забезпечений 8,4 дюймовим (21,3 см) кольоровим дисплеєм, який оптимально працює як усередині приміщення, так і зовні, за будь-якого освітлення та погоди і має SVGA дозвіл. Використання зовнішнього модуля пам'яті Compact Flash розширює можливий обсяг зберігання даних із MT8222A до необмеженої кількості трас та установок. Інтерфейси Ethernet 10/100 Base-T та USB 2.0 дозволяють більш гнучко підходити до необхідності завантаження та вивантаження трас, установок тощо.





Програмне забезпечення

Повний програмний пакет аналізу та управління даними ("Master Software Tools"), що поставляється з кожним BTS Master MT8222A, надає простий і легкий метод управління та архівації файлів вимірювань, а також аналіз стану системи з часом.





Опції високопродуктивного аналізатора базових станцій Anritsu BTS Master MT8222A

- Опція MT8222A-005 - Датчик потужності*
- Опція MT8222A-010 - Дільник живлення +12V до +24V Bias Tee
- Опція MT8222A-019 - Високоточний вимірювач потужності
- Опція MT8222A-025 - Аналізатор
нтер2
Опція MT8222A-031 - Приймач GPS (GPS антена в комплекті)
- Опція MT8222A-035 - WCDMA/HSDPA OTA
- Опція MT8222A-040 - GSM/GPRS/EDGE РЧ вимірювання - Опція
MT8222A-041 - GSM/GP
MT8222A-044 - WCDMA/HSDPA РЧ вимірювання
- Опція MT8222A-045 - WCDMA Демодулятор
- Опція MT8222A-046 - Fixed WiMAX РЧ вимірювання
- Опція MT8222A-047 - Fixed WiMAX Демодулятор
- Тест MT0
- Опція MT8222A-065 - WCDMA/HSDPA Демодулятор**
*Опція 5 та Опція 50 взаємно виключають.
**Option 65 включає Опцію 45.





Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.
