Портативний аналізатор для мобільних мереж до 7,1 ГГц Anritsu MT8220A



ОСНОВНІ ХАРАКТЕРИСТИКИ

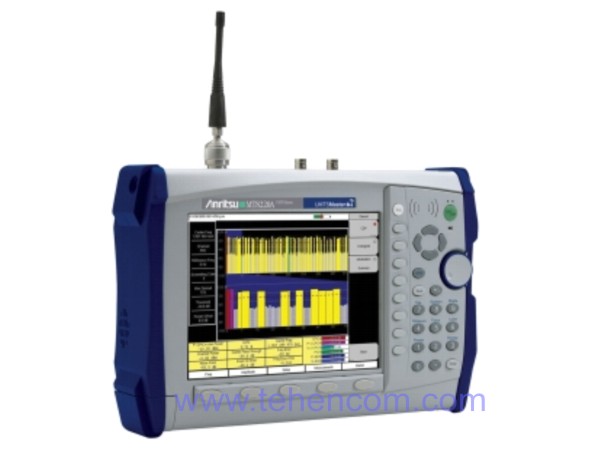

Прилад Anritsu UMTS Master MT 8220 A – це портативний аналізатор передавача, розроблений для верифікації обладнання вузла B у технологіях GSM/GPRS та /EDGE&W – CDMA/HSDPA, для інсталяції, розгортання та підтримки бездротової мережі. UMTS Master MT 8220 A поєднує в собі функції аналізатора передавача та портативного аналізатора спектру MS 2721 A до 7,1 GHz в одному ультра-легкому (всього 2,9 кг) пристрої з незалежним живленням (Li - Ion акумулятор).





Технічні характеристики

UMTS Master MT8220A підтримує наступні стандарти:
- GSM/GPRS/EDGE: T-GSM 380, T-GSM 410, GSM 450, GSM 480, GSM 710, GSM 750, T-GSM 810, GSM 850, GSM 90 900, R-GSM 900, T-GSM 900, DCS 1800, PCS 1900
- W-CDMA/HSDPA:
від 824 до 894 МГц (Band V, VI)
від 1710 до 2170 МГц (Band I, II, III, IV)
від 2300 до 2700 МГц

UMTS Master MT8220A має наступні вимірювальні та тестові функції:
- НВЧ вимірювання

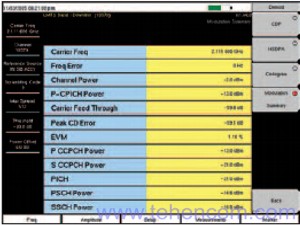

- демодуляція сигналів GSM / GPRS / EDGE & W-CDMA / HSDPA прямим під'єднанням до вузла B або по ефіру (OTA)
- частотний діапазон аналізатора спектра не розбитий на частини, а безперервний від 100 кГц до 7,1 ГГц

Маючи у своєму розпорядженні вузьку смугу пропускання 10 Гц та низький середній рівень шумів -153дБм на 1ГГц, прилад MT8220A здатний легко вимірювати дуже слабкі сигнали.





Особливості

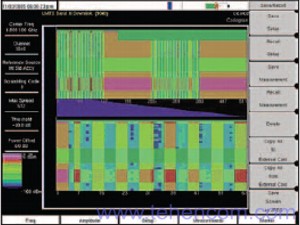

У аналізатор UMTS Master MT 8220 A вбудований GPS-приймач, який точно вказує місце розташування та інформацію про синхронізацію. Крім того, опція GPS збільшує точність внутрішнього опорного генератора до +/- 25 ppb (parts per billion), що особливо корисно, коли MT 8220 A працює в режимі ефірних вимірювань, де зовнішній тактовий сигнал надходить з базової станції. Додаткова функція аналізу перешкод (наприклад, запис змін рівня потужності протягом деякого часу) так само, як і сканера каналів (одночасно може вимірювати потужність у 20 каналах різних систем зв'язку) є передовими вимірювальними можливостями, що дозволяють відмовитися від необхідності носити з собою безліч додаткового обладнання.

У MT 8220 A є спеціальна функція вимірювання одним натисканням клавіші (напруженості поля, потужності в каналі, займаної смуги, відношення потужності в сусідньому каналі, відношення сигнал шум, AM/FM/SSB демодуляції), а також вбудована таблиця розподілу частот.





Програмне забезпечення

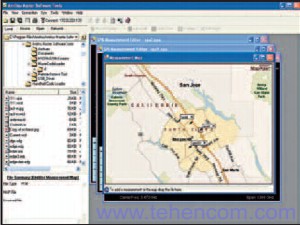

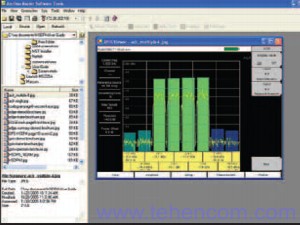

З кожним приладом UMTS Master MT 8220 A постачається повний пакет з управління та аналізу даними (“Master Software Tools”), який допомагає користувачеві легко здійснювати управління, архівацію та аналіз стану системи за минулий період.





Конструктивне виконання та інтерфейси

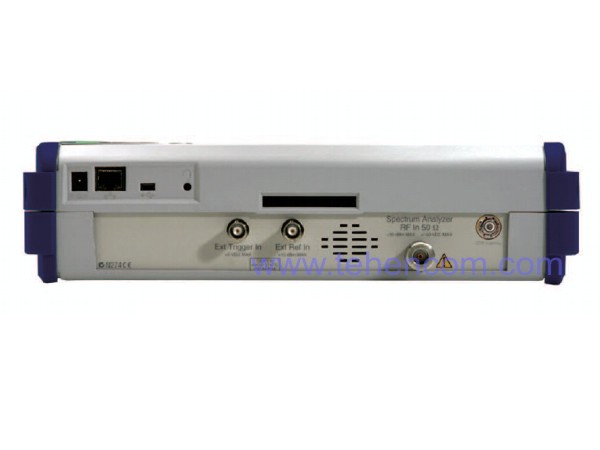

Аналізатор UMTS Master MT 8220 A забезпечений 8,4 дюймовим (21,3 см) кольоровим дисплеєм, який оптимально працює як усередині приміщення, так і зовні, за будь-якого освітлення та погоди, і має SVGA дозвіл. Використання зовнішнього модуля пам'яті Compact Flash розширює можливий обсяг зберігання даних із MT8220A до необмеженої кількості трас та установок. Інтерфейси Ethernet 10/100 Base-T та USB 2.0 дозволяють більш гнучко підходити до необхідності завантаження та вивантаження трас, установок тощо.





Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.
