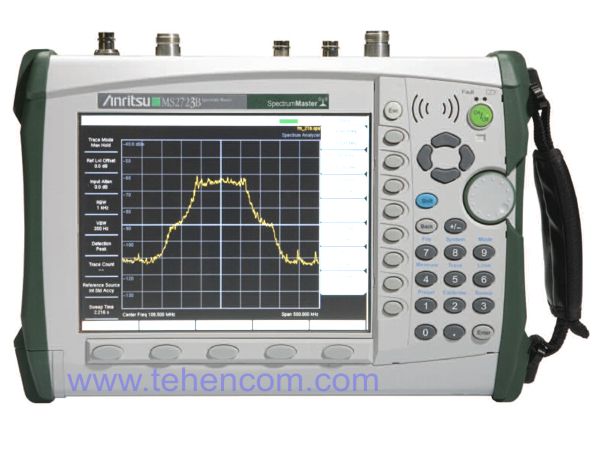

Портативный анализатор спектра для мобильных сетей Anritsu MS2723B (9 кГц – 13 ГГц)
Снят с производства. Рекомендуемая замена: Anritsu Spectrum Master MS2723C
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Переносные анализаторы спектра Anritsu MS2721B, Anritsu MS2723B, Anritsu MS2724B являются наиболее совершенными и портативными из представленных на рынке в настоящее время. Они обладают высокой производительностью и компактными размерами при доступной цене.
Внимание! Выпущена новая серия портативных анализаторов спектра и сигналов для мобильных сетей и радиомониторинга до 43 ГГц.
Анализаторы Anritsu MS2721B, MS2723B, MS2724B идеально подходят для выполнения полного набора измерений при развертывании, запуске в эксплуатацию и обслуживании систем GSM / GPRS / EDGE / CDMA / cdmaOne / CDMA2000 / EVDO / W-CDMA / HSDPA / TD-SCDMA / DVB-T/H, а также стационарного и мобильного WiMAX. Чувствительность, беспрецедентная для переносного анализатора спектра с питанием от батареи, позволяет измерять сигналы с очень низким уровнем.
Наиболее часто используемые измерения уже встроены в прибор. Они включают в себя напряжённость поля, оценку занимаемой полосы частот, мощность в канале, коэффициент мощности в соседнем канале, демодуляцию АМ/ЧМ и сигналов с одной боковой полосой (SSB), а также измерения отношения мощности несущей к уровню помехи (C/I). Простой интерфейс для выполнения этих сложных измерений, существенно уменьшает время тестирования и повышает производительность работы с анализатором.
Измерительный вход анализаторов Anritsu MS2721B, MS2723B, MS2724B может выдерживать без повреждения кратковременный сигнал до +43 дБм (20 Ватт). Максимальный непрерывный входной сигнал равен +30 дБм.
Снят с производства. Рекомендуемая замена: Anritsu Spectrum Master MS2723C.
Также смотрите:
Anritsu MS2722C, MS2723C, MS2724C, MS2725C, MS2726C - Портативные анализаторы спектра и сигналов для мобильных сетей и радиомониторинга
до 43 ГГц.
Таблица сравнения моделей и опций портативных приборов Anritsu (1 стр.)
Шаблон граничных значений измерений
У прибора Spectrum Master есть два вида границ пределов измерений, нижние границы и верхние границы. Границы пределов измерений можно использовать, для визуальной оценки или для измерений по системе Прошел/Не прошел, с применением индикации нарушения пределов измерений . Индикация (сигнализация) срабатывает если сигнал нарушил верхние или нижние границы пределов измерений. Каждую границу можно разбить на 40 сегментов.
Обнаружение нестационарной помехи (опция 25)
С помощью встроенного в Spectrum Master, МШУ и опции анализа интерференции и помех (опция 25) можно определить помеховые сигналы на уровне шума, что позволит идентифицировать источник нестационарной помехи и улучшить качество предоставляемых услуг.
Сканер каналов (опция 27)
Сканер каналов измеряет мощность предаваемых сигналов и может измерить мощность 20 каналов, в сетях AMPS, iDEN, GSM, TDMA, CDMA, WCDMA и HSDPA одновременно. Пользователь может выбрать необходимый канал по частоте или по номеру канала. Отображаются результаты в виде таблицы или графика. В меню установок пользователя каждый канал можно выстроить самостоятельно с разной полосой частот или выбрать канал из списка стандартных.

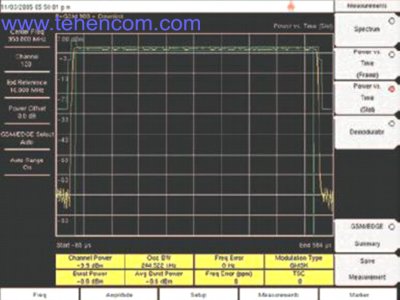

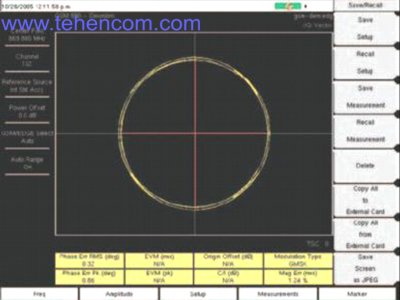

Измерения GSM / GPRS / EDGE (опции 40, 41)
Anritsu MS2723B обладает двумя режимами измерения GSM/GPRS/EDGE: Измерения РЧ и Демодуляция. Специалистам необходимо всего лишь подключить прибор к базовой станции стандарта GSM/GPRS/EDGE для проведения точных измерений РЧ и проверки Демодуляции. Если по каким-то причинам физическое подключение не возможно, Spectrum Master может захватить сигнал по воздуху.

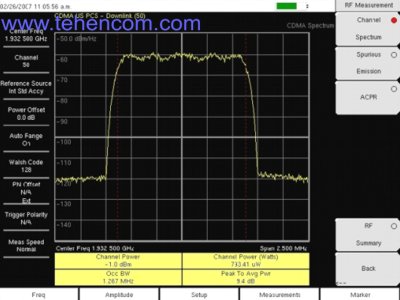

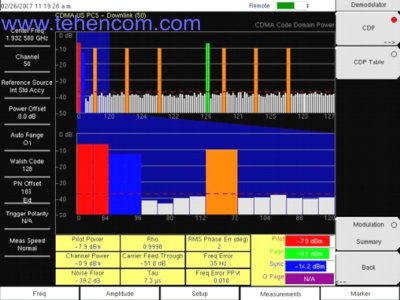

Измерения CDMA / cdmaOne / CDMA2000 / EVDO / W-CDMA / HSDPA / TD-SCDMA (опции 33, 34, 35, 42, 43, 44, 45, 62, 63, 65)
Anritsu MS2723B обладает широкими возможностями анализа сетей CDMA — РЧ измерения WCDMA/HSDPA, Демодуляция WCDMA, Демодуляция WCDMA/HSDPA (Полный спектр измерений демодуляции WCDMA) и WCDMA/HSDPA Захват сигнала по воздуху (OTA). Специалисты могут подключить Spectrum Master к любому узлу В для выполнения точных РЧ измерений и проверки демодуляции. Для приема и демодуляции сигналов WCDMA и HSDPA, не требуется физическое подключение, прибор может поймать эти сигналы по воздуху (OTA). С помощью Spectrum Master, для проведения измерений, специалистам не обязательно отключать передатчик Узла В.

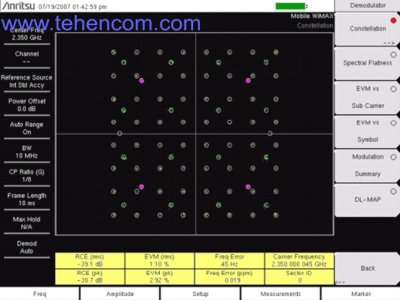

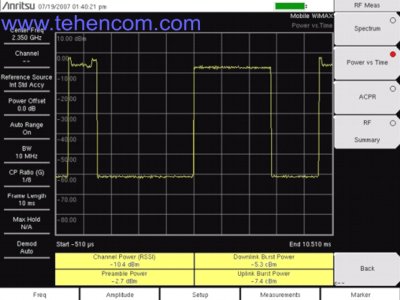

Измерения Fixed WiMAX / Mobile WiMAX (опции 37, 46, 47, 66, 67)
Анализатор Anritsu MS2723B идеально подходит для выполнения полного набора измерений при развертывании, запуске в эксплуатацию и обслуживании систем стационарного и мобильного WiMAX.
Технические особенности портативного анализатора спектра Anritsu Spectrum Master MS2723B
- Анализ спектра сигналов в широчайшем диапазоне частот: от 9 кГц до 7,1 ГГц (MS2721B), от 9 кГц до 13 ГГц (MS2723B), от 9 кГц до 20 ГГц (MS2724B);
- Типичная величина динамического диапазона >100 дБ при очень низких уровнях фазового шума, обеспечивающие характеристики лабораторного прибора
в портативном исполнении;
- Лучшие в своем классе показатели отображаемого среднего уровня шума (DANL): -163 дБм (MS2721B) и -159 дБм (MS2723B и MS2724B)
при разрешающей способности 1 Гц на частоте 1 ГГц;
- Диапазон измерения амплитуд от DANL до +30 дБм, типичная величина погрешности амплитуды ±0,5 дБ;
- Встроенный предусилитель, встроенный входной аттенюатор с возможностью автоматической или
ручной регулировки в диапазоне от 0 до 65 дБ;
- Разрешающая способность (RBW) от 1 Гц до 3 МГц, ширина полосы частот сигнала изображения (VBW) от 1 Гц до 3 МГц;
- Более точный внутренний опорный генератор с возможностью улучшения характеристик
за счет дополнительного приемника GPS для получения точности по частоте 25 ppb (25x10-9);
- Встроенный демодулятор AM, FM сигналов и SSB со встроенным громкоговорителем и гнездом для подключения внешних наушников;
- Возможности выбора режима
детектирования: нормальный режим, фиксация по максимуму, по минимуму, усреднение с пользовательскими настройками (усреднение более 65 000 трассировок);
- Одновременное отображение на экране до трех спектрограмм;
- Квазипиковый детектор с полосами
частот CISPR для предварительного тестирования на соответствие требованиям электромагнитной совместимости (EMC);
- Широкий набор опций для тестирования в сетях GSM/GPRS/EDGE/WiMAX, WCDMA/HSDPA;
- Опция следящего генератора (MS2721B)
для диапазона частот от 400 кГц до 7,1 ГГц;
- Прочный корпус прибора с возможностью работы от аккумуляторных батарей, позволяющий работать в жестких условиях эксплуатации;
- Большой цветной ЖК-дисплей 8,5" с возможностью просмотра в условиях
яркого солнечного света;
- Большой набор маркеров и режимов установки, настройка многосегментных линий для определения верхних и нижних предельных значений при проверке на соответствие требованиям;
- Возможности сохранения во внутренней памяти
прибора свыше 1000 настроек и 1000 трассировок данных;
- Возможности сохранения данных на карте Compact Flash или USB-накопителе;
- Возможности дистанционного управления через соединение Ethernet 10/100 Base-T с использованием программирования
SCPI;
- Дополнительное программное обеспечение, устанавливаемое в ПК, для управления и анализа данных, составления развернутых отчетов.
Анализатор Anritsu MS2723B оснащен цветным ЖК экраном, размером 21,5 см, работать с которым комфортно даже при прямом попадании яркого солнечного света.
Анализатор спектра Anritsu Spectrum Master MS2723B соответствует стандарту безопасности EN 61010-1 для переносного оборудования Класса 1 и требованиям Евросоюза по электромагнитной совместимости.
Габариты: 313 x 211 x 77 мм. Рабочий диапазон температур: от –10 C до +55 C.
Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.
