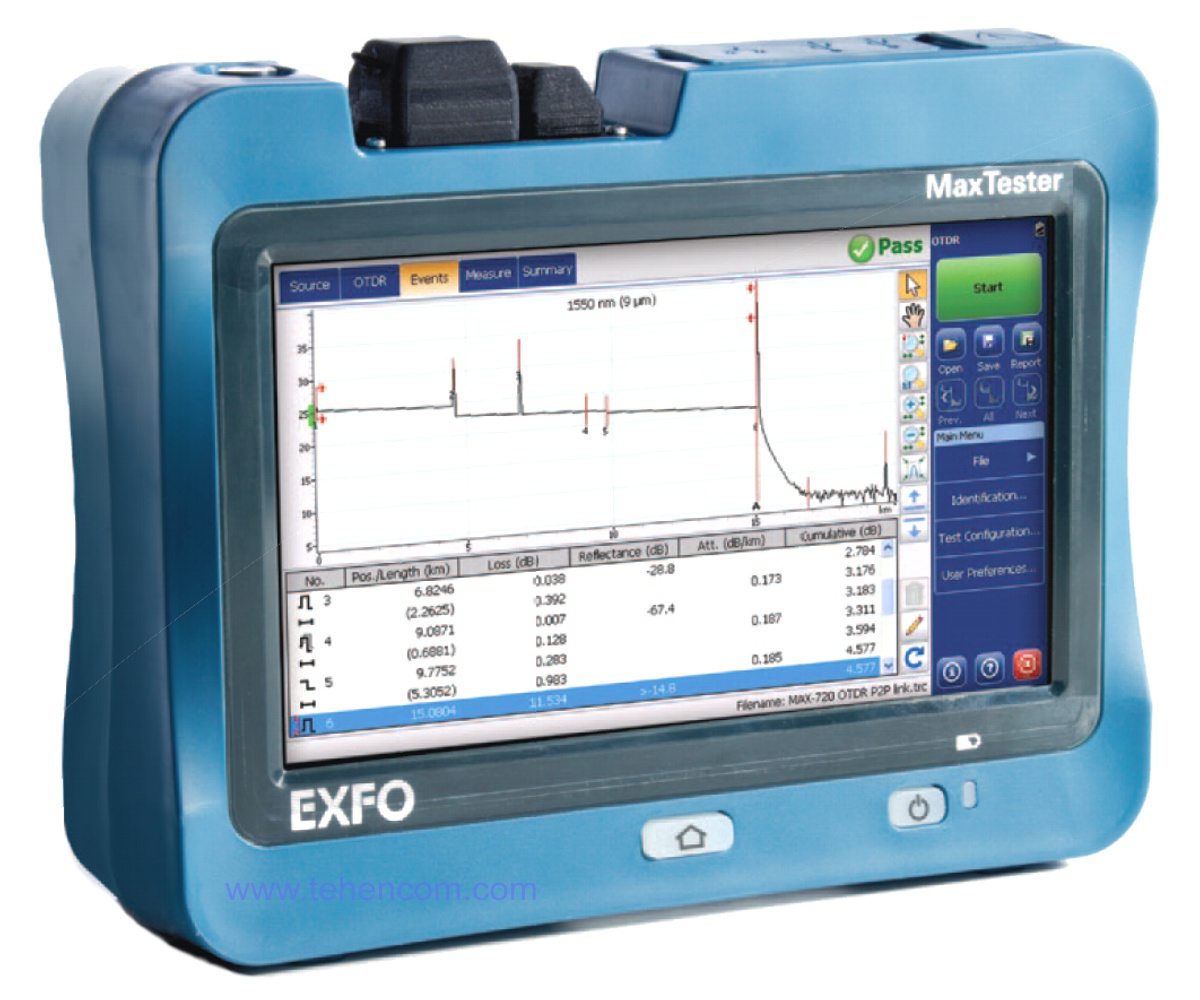

Компактный сенсорный рефлектометр (36 дБ) EXFO MaxTester 720B

Компактный и функциональный рефлектометр для сетей масштаба города

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

Полезные ссылки

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Компактный сенсорный рефлектометр (36 дБ) для сетей масштаба города и магистралей до 95 км. EXFO MaxTester 720B



КРАТКОЕ ОПИСАНИЕ

Оптический рефлектометр MaxTester канадской компании EXFO (Эксфо) выгодно отличается по всем ключевым показателям: невысокая цена, отличные измерительные характеристики, мощный процессор, сенсорный экран, прочный и удобный дизайн корпуса, а также длительное время автономной работы.

Основные характеристики и модели:
Одномод: 1310 нм, 1550 нм, 36 дБ (модель MAX-720B-M1).
Мёртвая зона по событиям (EDZ): 0,8 м. Дальность работы на реальной линии: до 95 км.
Количество точек рефлектограммы: до 256 000. Стабильный источник излучения (опция SRC).
Представление волоконной линии в виде схемы (опция iOLM). Встроенный измеритель мощности GeX (опция PM2X) или измеритель мощности с просветкой VFL (опция VPM2X). Возможность подключения видеомикроскопа (опции FP410B и FP420B).
Бесплатное русифицированное программное обеспечение для ПК в комплекте.
2 ГБ встроенной памяти (до 20 000 рефлектограмм) + подключение флешек.
Сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480).
Интерфейсы: USB, Ethernet, Wi-Fi (опция RF), Bluetooth (опция RF).
Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса.
Масса: 1,3 кг. Габариты: 200 x 155 x 68 мм. Рабочая температура: от -10°С до +50°С.
Компактный и функциональный рефлектометр для сетей масштаба города

При покупке сварочного аппарата, может быть проведено обучение (теория + практика) с выдачей именного сертификата. Кроме того, предоставляется круглосуточная техническая поддержка по мобильному телефону.

При покупке комплекта оборудования (например рефлектометр + сварочный аппарат для оптоволокна) предоставляется дополнительная скидка. Все подробности можно узнать по телефонам: (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77.



ПОДРОБНОЕ ОПИСАНИЕ

Серия недорогих, компактных сенсорных рефлектометров EXFO MaxTester 700B включает три модели: MaxTester 715B (с динамическим диапазоном до 30 дБ), MaxTester 720B (с динамическим диапазоном до 36 дБ) и старшую модель MaxTester 730B (с динамическим диапазоном до 39 дБ).

Модель MaxTester 720B предназначена, в основном, для проведения измерений в сетях масштаба города и магистралей до 95 км. И конечно, с запасом подходит для тестирования одномодовых сетей доступа (так называемой "последней мили"), а также для одномодовых оптоволоконных структурированных кабельных систем (СКС). Для работы в смешанных оптических сетях, в которых используются как одномодовые так и многомодовые волокна, смотрите компактную измерительную модульную платформу EXFO FTB-1.

Рефлектометр EXFO MaxTester 720B использует самые современные оптические компоненты, благодаря которым обеспечиваются рекордно малые мёртвые зоны: до 0,8 метра по событию (EDZ) и до 3,5 метров по затуханию (ADZ). Также MaxTester 720B поддерживает все популярные интерфейсы подключения: USB, Ethernet, Wi-Fi (опция), Bluetooth (опция).

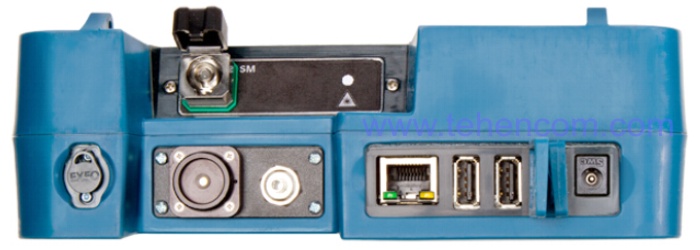

Рефлектометр EXFO MaxTester 720B (вид сверху)

Рефлектометр EXFO MaxTester 720B (вид сверху)



Представление волоконной линии в виде блок-схемы (режим iOLM)

Кроме показа традиционной рефлектограммы оптоволоконной линии, рефлектометр EXFO MaxTester 720B (при наличии опции iOLM) может отображать линию в виде наглядной блок-схемы с автоматической проверкой коннекторов, сварок и других событий по заданным критериям. При этом, хорошие участки линии показываются зелёным цветов, а дефектные - красным. Такой режим удобен для новичков, которым трудно разобраться какой участок оптоволокна является хорошим, а какой требует исправления.

Обращаем Ваше внимание, что ООО "Техэнком" проводит как платное так и бесплатное обучение по рефлектометрическим измерениям (теория + практика) с выдачей именного сертификата, а также организует ежегодные бесплатные технические семинары по измерениям на сетях передачи данных.

Пример экрана рефлектометра EXFO MaxTester 720B в режиме iOLM

Пример экрана рефлектометра EXFO MaxTester 720B в режиме iOLM



Рефлектометр EXFO MaxTester 720B совместим с микроскопом EXFO FIP-400B

По статистике более половины всех отказов на работающей оптической сети возникает из-за проблем, связанных с коннекторами (патчкордами и патчпанелями). С помощью микроскопа EXFO FIP-400B можно визуально оценить качество полировки и степень загрязнения оптических коннекторов, а программное обеспечение ConnectorMax2 позволяет полностью автоматизировать проверку коннекторов на соответствие стандартам IEC (МЭК), IPC, а также критериям, заданным пользователем.

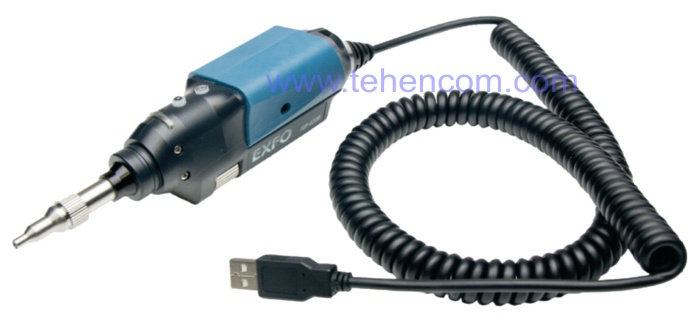

Внешний вид микроскопа EXFO FIP-400B, который может подключаться к EXFO MaxTester 720B

Внешний вид микроскопа EXFO FIP-400B, который может подключаться к EXFO MaxTester 720B

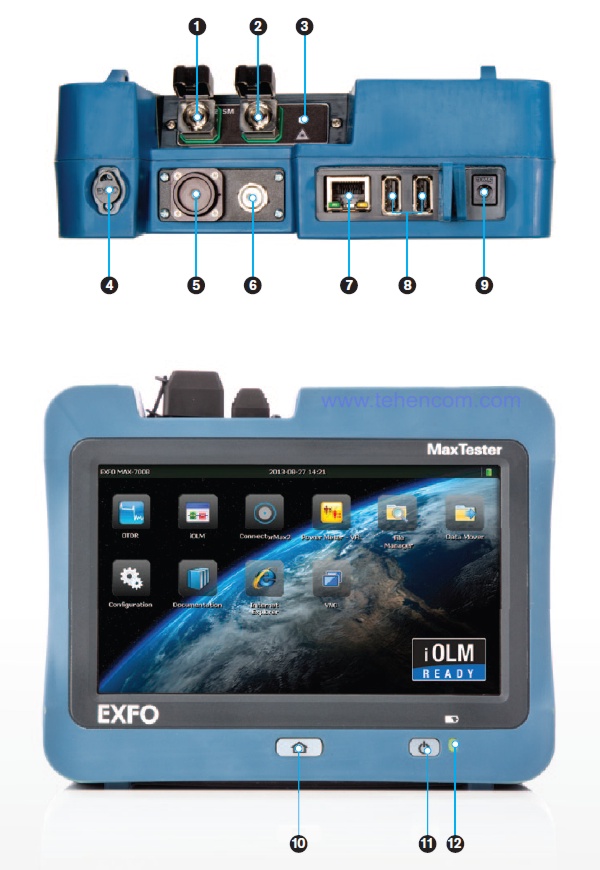

Удобство работы и компактность EXFO MaxTester 720B

Кроме отличных характеристик и невысокой цены, рефлектометр EXFO MaxTester 720B выгодно отличается ультра-компактными размерами, но при этом, имеет большой сенсорный широкоформатный экран 17,8 см с разрешением 800 на 480 точек, что обеспечивает комфортную и быструю работу при просмотре рефлектограмм и при сохранении результатов измерений. Обратите внимание, что масса модели 720B с аккумулятором составляет всего 1,3 кг, а заряда хватает на 12 часов автономной работы.

Удобство работы и компактность EXFO MaxTester 720B

Удобство работы и компактность EXFO MaxTester 720B



Награды сенсорного рефлектометра EXFO MaxTester 720B

Во время проведения главных мероприятий телекоммуникационного рынка Украины: выставок EEBC 2013 и expoTEL 2013, компания "Техэнком" принимала активное участие в демонстрации новинок контрольно-измерительной техники для всех типов современных сетей передачи информации.

По результатам конкурса лучших инновационных продуктов выставок EEBC 2013 и expoTEL 2013, две модели, представленные компанией "Техэнком", были удостоены наград:
- Компактный сенсорный рефлектометр EXFO MaxTester серии 700B
- Автоматический сварочный аппарат для оптоволокна Fujikura 80S

Диплом EXFO MaxTester серии 700B конкурса инновационных решений, организаторов выставок EEBC 2013 и expoTEL 2013

Диплом конкурса инновационных решений, организаторов выставок EEBC 2013 и expoTEL 2013
  Диплом EXFO MaxTester серии 700B независимого конкурса инновационного оборудования, журналов ТЕЛЕМИР и ТЕЛЕКОМ

Диплом независимого конкурса инновационного оборудования, журналов ТЕЛЕМИР и ТЕЛЕКОМ

Подробнее про эти выставки...

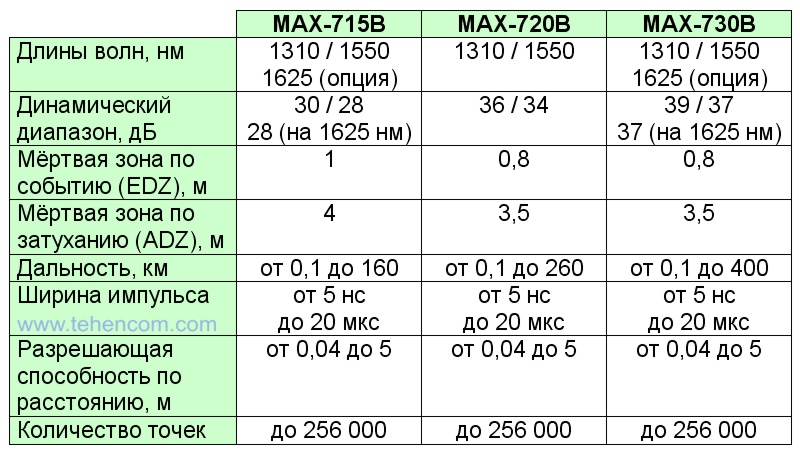

Технические характеристики сенсорных рефлектометров EXFO серии MaxTester
(модели: MAX-715B, MAX-720B, MAX-730B)

Технические характеристики сенсорных рефлектометров EXFO серии MaxTester (MAX-715B, MAX-720B, MAX-730B)



Комплект поставки сенсорного рефлектометра EXFO MaxTester 720B

- рефлектометр MAX-720B-M1 (до 36 дБ), один коннектор на 1310 нм и 1550 нм (одномод)
- 1 аккумулятор GP-2209
- сетевой адаптер/адаптер зарядного устройства GP-2146
- краткое информационное руководство
- подробное руководство пользователя (в формате pdf)
- сертификат калибровки
- гарантия: 1 год (возможно продление срока гарантии до 3 лет)



Опции и аксессуары для сенсорного рефлектометра EXFO MaxTester 720B

- опция iOLM - представление волоконной линии в виде графической схемы
- опция SRC - стабильный источник излучения (подаётся на оптический коннектор рефлектометра)
- опция PM2X - встроенный измеритель оптической мощности с германиевым детектором GeX повышенной мощности (от -50 дБм до +27 дБм)
- опция VPM2X - встроенный измеритель оптической мощности с германиевым детектором GeX повышенной мощности (от -50 дБм до +27 дБм) плюс просветка-дефектоскоп VFL
- опция RF - беспроводные интерфейсы Wi-Fi и Bluetooth
- опция FR2 - дополнительное программное обеспечение FastReporter 2 для расширенной обработки результатов измерений
- мягкая сумка для переноски GP-10-092
- устройство зарядки от автомобильного прикуривателя GP-2205
- адаптер-переход с 2,5 мм на 1,25 мм (для подключения патчкордов LC к просветке-дефектоскопу) GP-1008
- просветка-дефектоскоп (красный свет) FLS-241-UNIV
- компенсатор (одномод, 500 метров, коннекторы на выбор: FC, SC, ST, LC или E2000) SPSB-B-500
- набор одномодовых патчкордов (4 шт.) и адаптеров (4 шт.) (для подключения к разъёмам FC, ST, SC, LC с полировкой UPC)
- набор одномодовых патчкордов (3 шт.) и адаптеров (3 шт.) (для подключения к разъёмам FC, SC, LC с полировкой APC)



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей оптического рефлектометра EXFO MaxTester 720B, его технических характеристик и режимов работы:

Описание и характеристики компактного сенсорного рефлектометра EXFO MaxTester 720B (10 стр.; 1,9 МБ)
