Компактная измерительная платформа EXFO FTB-200 v2

Компактная измерительная платформа EXFO FTB-200 v2



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

С момента своего первого выхода в 2006 году платформа FTB-200 закрепила новый стандарт для измерительных решений на базе приложений. Поэтому для компании EXFO имело смысл обеспечить дальнейшее развитие этого успеха – создавать новые решения на основе этой интеллектуальной платформы и предложить своим клиентам наилучшую на сегодняшний день платформу - FTB-200 v2 (разработка 2010 года).

Компания EXFO, находясь в близком контакте со своими клиентами, которые используют эти платформы каждый день, и имея десятки тысяч платформ по всему миру, добавила необходимую функциональность, которая улучшила и упростила работу с платформой.

Среди нововведений: значительное ускорение обработки результатов измерений, беспроводное подключение и мобильная связь, просмотр WEB, печать в PDF, захват изображения на экране и эмуляция терминала VT100.

Современным мультимедийным сетям необходимы гибкие, эффективные и экономичные измерительные решения. FTB-200 v2 обладает беспрецедентной скоростью и расширенным набором инструментов, которые обеспечивают повышенную автономность и производительность работы при мультисервисном тестировании в полевых условиях.

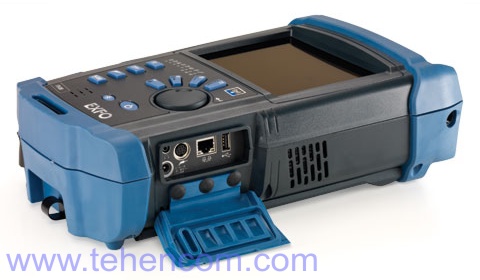

EXFO FTB-200 v2 - вид сбоку



Технические особенности компактной измерительной платформы EXFO FTB-200 v2

- измерение сети CWDM на восьми длинах волн
- ввод в эксплуатацию 40G и ROADM с помощью анализатора оптического спектра
- мультисервисное тестирование с анализатором SONET/SDH следующего поколения
- строительство линий и проведение измерений характеристик волокон с помощью модулей рефлектометра, измерения потерь, анализатора дисперсий и оптического тестера
- активация бизнес-сервисов с помощью модулей рефлектометра и тестирования Ethernet
- тестирование транспортного Ethernet от 10 Мбит/с до 10 Гбит/с

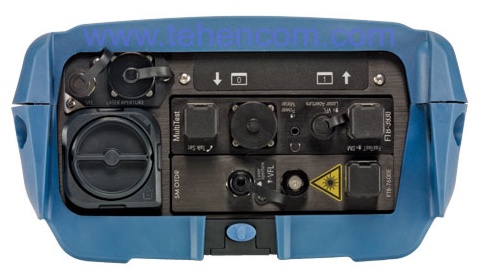

EXFO FTB-200 v2 - вид сверху



Обеспечение уникальной производительности

Платформа FTB-200 v2, предоставляя такую же совместимость, как и предыдущая версия FTB-200, теперь использует мощный процессор Intel ATOM, который обеспечивает исключительную скорость и непревзойденную производительность даже для наиболее требовательных приложений.

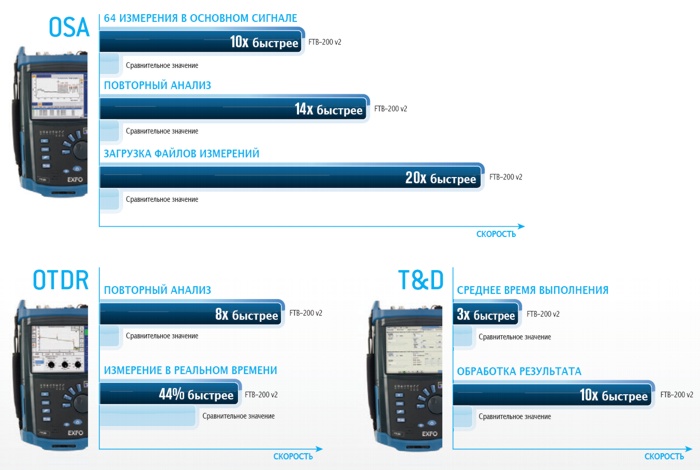

Увеличение производительности платформы EXFO FTB-200 v2

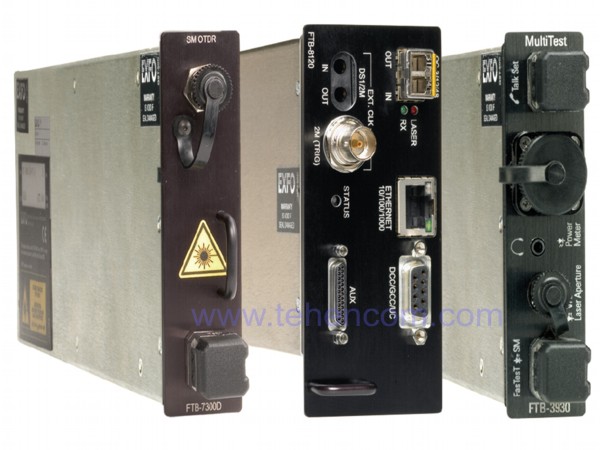

Широкий выбор модулей для компактной измерительной платформы EXFO FTB-200 v2

Платформа EXFO FTB-500 совместима с такими модулями для ВОЛС:
- FTB-5240S - модуль анализатора оптического спектра
- FTB-5700 - модуль одностороннего анализатора ХД и ПМД дисперсии
- FTB-3930 - модуль многофункционального тестера потерь MultiTest
- FTB-7600E - модуль рефлектометра (50 дБ) для ультра-магистралей
- FTB-7500E - модуль рефлектометра (45 дБ) для магистралей
- FTB-7400E - модуль рефлектометра (42 дБ) для магистралей и CWDM
- FTB-7300E - модуль рефлектометра (39 дБ) для PON FTTx / MDU
- FTB-7200D - модуль рефлектометра (36 дБ) одномод + многомод
- FIP-400 - компактный микроскоп (увеличение: 200 и 400 раз)

Платформа EXFO FTB-500 совместима с такими модулями для T&D:
- FTB-8120NGE, FTB-8130NGE - модули анализаторов 10G SDH / Ethernet
- FTB-8120, FTB-8130 - модули анализаторов 10G SDH / SONET / OTN
- FTB-8510G - модуль анализатора 10G Ethernet (включая IPv6)
- FTB-8115 - модуль анализатора SDH / SONET до 2,5 Гбит/с
- FTB-8510B - модуль анализатора Ethernet (включая IPv6) до 1 Гбит/с
- FTB-8105 - модуль анализатора PDH / SDH до 155 Мбит/с

Примеры модулей для универсальной измерительной платформы EXFO FTB-200



Модуль анализатора оптического спектра FTB-5240S для платформы EXFO FTB-200

Диапазон длин волн: 1250 нм – 1650 нм.
Динамический диапазон: от -80 дБм до +18 дБм (+23 дБм опция).
Погрешность измерения длины волны: от 0,01 до 0,05 нм.
Погрешность измерения мощности: 0,5 дБ.
Динамический диапазон более 90 дБ.
Измерение OSNR методом in-band (модели FTB-5240S-P и FTB-5240BP).
Поддерживают любое уплотнение каналов: от 25 ГГц DWDM до CWDM.
Поддерживают тестирование систем ROADM и 40 Gbit/s.
Размер: 2 слота. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля анализатора оптического спектра EXFO FTB-5240S

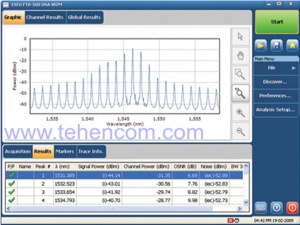

Модуль анализатора оптического спектра FTB-5240S   Скриншот программы модуля анализаторов оптического спектра FTB-5240S



Модуль одностороннего анализатора ХД и ПМД дисперсии FTB-5700 для платформы EXFO FTB-200

Измерение хроматической и поляризационной модовой дисперсии.
Длины волн: от 1475 до 1626 нм.
Динамический диапазон: 25 дБ (с отражателем 32 дБ).
Максимальная длина измеряемого волокна: 120 км (с отражателем 140 км).
Хроматическая дисперсия (ХД):
Количество точек: 8. Погрешность: ±10 пс/нм. Время измерения: 40 с.
Поляризационная модовая дисперсия (ПМД):
Диапазон измерения: 0,1 - 20 пс. Время измерения: менее 180 с.
Не требует установки источника на дальнем конце волокна. Для улучшения характеристик возможно использование отражателя.
Размер: 2 слота. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля одностороннего анализатора ХД и ПМД дисперсии EXFO FTB-5700

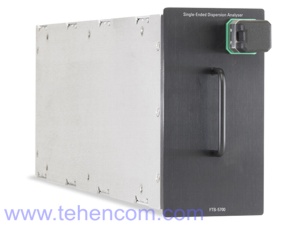

Модуль одностороннего анализатора ХД и ПМД дисперсии FTB-5700   Скриншот программы модуля одностороннего анализатора ХД и ПМД дисперсии FTB-5700



Модуль многофункционального тестера потерь MultiTest серии FTB-3930
для платформы EXFO FTB-200

Длины волн: 850, 1300, 1310, 1490, 1550, 1625 нм (зависит от модели).
Тип детектора: Ge (FTB-3932), GeX (FTB-3932X), InGaAs (FTB-3933).
До 42-х калиброваных длин волн в режиме измерителя мощности.
Содержит до восьми измерительных инструментов. Поддержка FTTx.
Быстрый автоматический тест (FasTesT): измерение вносимых и возвратных потерь (ORL) на 3-х волнах в двух направлениях менее чем за 10 секунд.
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля многофункционального тестера потерь MultiTest FTB-3930

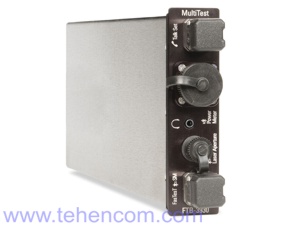

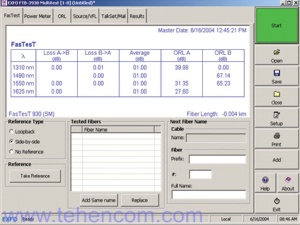

Модуль многофункционального тестера потерь MultiTest серии FTB-3930   Скриншот программы модуля многофункционального тестера потерь MultiTest серии FTB-3930

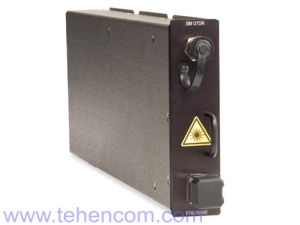

Модуль оптического рефлектометра для ультра-магистралей FTB-7600E
для платформы EXFO FTB-200

Длины волн: 1310, 1550, 1625 нм (зависит от модели).
Динамический диапазон: до 50 дБ. Мертвая зона по событиям: до 1 м. Мертвая зона по затуханию: до 5 м. Количество точек рефлектограммы: до 256 000. Для тестирования ультра-протяженных магистралей.
В модуль интегрирован визуальный дефектоскоп (VFL).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля рефлектометра (50 дБ) для ультра-магистралей EXFO FTB-7600E

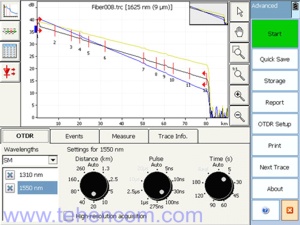

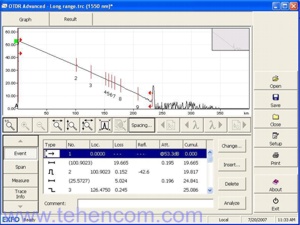

Модуль оптического рефлектометра для ультра-магистралей FTB-7600E   Скриншот программы модуля оптического рефлектометра для ультра-магистралей FTB-7600E



Модуль оптического рефлектометра для протяженных магистралей FTB-7500E
для платформы EXFO FTB-200

Длины волн: 1310, 1550, 1625 нм (зависит от модели).
Динамический диапазон: до 45 дБ. Мертвая зона по событиям: до 0,8 м. Мертвая зона по затуханию: до 4 м. Количество точек рефлектограммы: до 256 000. Для тестирования протяженных магистралей.
В модуль интегрирован визуальный дефектоскоп (VFL).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля рефлектометра (45 дБ) для магистралей EXFO FTB-7500E

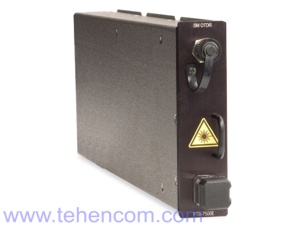

Модуль оптического рефлектометра для протяженных магистралей FTB-7500E   Скриншот программы модуля оптического рефлектометра для протяженных магистралей FTB-7500E



Модуль оптического рефлектометра для магистралей и CWDM FTB-7400E
для платформы EXFO FTB-200

Длины волн: 1310, 1383, 1550, 1625 нм и CWDM (зависит от модели).
Динамический диапазон: до 42 дБ. Мертвая зона по событиям: до 0,8 м. Мертвая зона по затуханию: до 4 м. Количество точек рефлектограммы: до 256 000. Для тестирования магистралей и CWDM.
В модуль может быть интегрирован визуальный дефектоскоп (VFL).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля рефлектометра (42 дБ) для магистралей и CWDM EXFO FTB-7400E

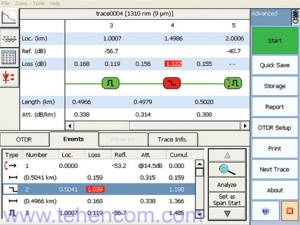

Модуль оптического рефлектометра для магистралей и CWDM FTB-7400E   Скриншот программы модуля оптического рефлектометра для магистралей и CWDM FTB-7400E



Модуль оптического рефлектометра для PON FTTx / MDU FTB-7300E
для платформы EXFO FTB-200

Длины волн: 1310, 1490, 1550, 1625, 1650 нм (зависит от модели).
Возможно наличие отдельного порта (с фильтром) на 1625 или 1650 нм.
Динамический диапазон: до 39 дБ. Мертвая зона по событиям: до 0,8 м. Мертвая зона по затуханию: до 4 м. Количество точек рефлектограммы: до 256 000. Тестирование пассивных оптических сетей (PON) со сплиттерами до 1x128. В модуль может быть интегрирован визуальный дефектоскоп (VFL).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля рефлектометра (39 дБ) для PON FTTx / MDU EXFO FTB-7300E

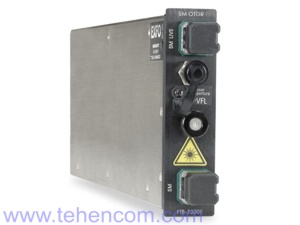

Модуль оптического рефлектометра для PON FTTx / MDU FTB-7300E   Скриншот программы модуля оптического рефлектометра для PON FTTx / MDU FTB-7300E



Модуль оптического рефлектометра одномод + многомод FTB-7200D
для платформы EXFO FTB-200

Длины волн: 850, 1300 нм (многомод), 1310, 1550 нм (одномод).
Динамический диапазон: до 36 дБ. Мертвая зона по событиям: до 1 м. Мертвая зона по затуханию: до 4,5 м. Количество точек рефлектограммы: до 128 000. Для тестирования локальных линий.
В модуль может быть интегрирован визуальный дефектоскоп (VFL).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля рефлектометра (36 дБ) одномод + многомод EXFO FTB-7200D

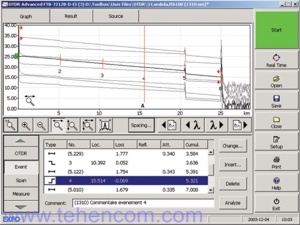

Модуль оптического рефлектометра одномод + многомод FTB-7200D   Скриншот программы модуля оптического рефлектометра одномод + многомод FTB-7200D



Видеомикроскоп для оптоволокна EXFO FIP-400 для платформы EXFO FTB-200

Увеличение: 200 или 400 (зависит от модели).
Безопасен для глаз. Возможно сохранение изображения на компьютере.
С помощью сменных насадок может подключаться к патчкордам и патчпанелям таких типов: FC, SC, LC, ST, SMA, E2000, D4, Lemo, MTP, MTRJ, MU, MT и др.
Поддерживается прямая и угловая полировка торцов коннекторов.
Может подключаться к специальному дисплею (FIP-400-D), к компьютеру по USB, или к приборам фирмы EXFO: FTB-500, FTB-200, FTB-1, AXS-100/110, FOT-930.
Описание компактного микроскопа EXFO FIP-400

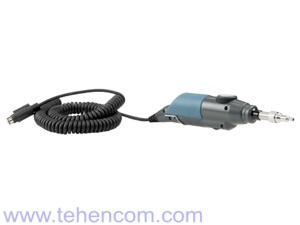

Видеомикроскоп для оптоволокна EXFO FIP-400   Пример изображения загрязненного оптического коннектора, полученного с помощью видеомикроскопа EXFO FIP-400



Модули анализаторов 10G SDH / Ethernet следующего поколения
FTB-8120NGE, FTB-8130NGE Power Blazer для платформы EXFO FTB-200

SDH/SONET/OTN/PDH/DSn: от DS0/E0 до STM-64/OTU2.
Ethernet LAN/WAN: от 10 Мбит/с до 10 Гбит/с.
Fibre Channel: 1x, 2x, 4x и 10x.
Поддерживают тестирование SDH/SONET следующего поколения.
Совместимы со стандартом тестирования EtherSAM (ITU-T Y.156sam).
Размер: 2 слота. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модулей анализаторов 10G SDH / Ethernet EXFO FTB-8120NGE, FTB-8130NGE

Модули анализаторов 10G SDH / Ethernet следующего поколения FTB-8120NGE, FTB-8130NGE Power Blazer   Скриншот программы модулей анализаторов 10G SDH / Ethernet следующего поколения FTB-8120NGE, FTB-8130NGE Power Blazer



Модули анализаторов 10G SDH / SONET следующего поколения
FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer для платформы EXFO FTB-200

SDH/SONET/OTN/PDH/DSn: от DS0/E0 до STM-64/OTU2.
Поддерживают тестирование SDH/SONET следующего поколения.
Поддерживают тестирование Ethernet-over-SONET/SDH (EoS).
Размер: 2 слота. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модулей анализаторов 10G SDH / SONET / OTN EXFO FTB-8120, FTB-8130

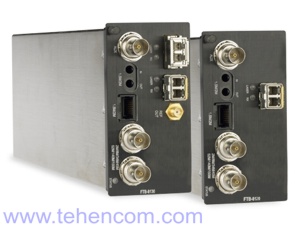

Модули анализаторов 10G SDH / SONET следующего поколения FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer   Скриншот программы модулей анализаторов 10G SDH / SONET следующего поколения FTB-8120, FTB-8120NG, FTB-8130, FTB-8130NG Transport Blazer



Модуль анализатора 10G Ethernet FTB-8510G Packet Blazer для платформы EXFO FTB-200

Ethernet LAN/WAN: 10 Гбит/с.
Поддержка IPv4 / IPv6, MPLS, MPLS-TP и PBB-TE.
Проведение тестов BERT и RFC 2544. Измерение джиттера пакетов.
Многопоточное тестирование с проверкой QoS по VLAN.
Совместим со стандартом тестирования EtherSAM (ITU-T Y.156sam).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля анализатора 10G Ethernet (включая IPv6) EXFO FTB-8510G

Модуль анализатора 10G Ethernet FTB-8510G Packet Blazer   Скриншот программы модуля анализатора 10G Ethernet FTB-8510G Packet Blazer



Модуль анализатора 2,5G SDH / SONET FTB-8115 Transport Blazer для платформы EXFO FTB-200

Ethernet LAN/WAN: 10 Гбит/с.
SDH/SONET/PDH/DSn: от DS0/E0 до STM-16.
Режим SmartMode для автоматического определения структуры сигнала с одновременным мониторингом в реальном времени всех каналов.
Размер: 2 слота. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля анализатора SDH / SONET до 2,5 Гбит/с EXFO FTB-8115

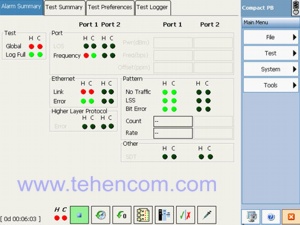

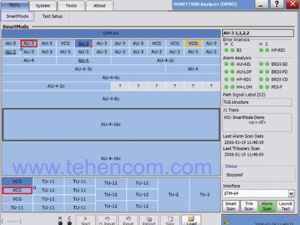

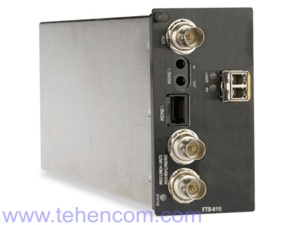

Модуль анализатора 2,5G SDH / SONET FTB-8115 Transport Blazer   Скриншот программы модуля анализатора 2,5G SDH / SONET FTB-8115 Transport Blazer



Модуль анализатора 1G Ethernet FTB-8510B Packet Blazer для платформы EXFO FTB-200

Ethernet: от 10 Мбит/с до 1 Гбит/с.
Fibre Channel: 1x, 2x.
Поддержка IPv4 / IPv6, PBB-TE (MAC-in-MAC), MPLS, MPLS-TP и 802.3ah.
Проведение тестов BERT и RFC 2544. Анализ IPTV.
Многопоточное тестирование с проверкой QoS по VLAN.
Совместим со стандартом тестирования EtherSAM (ITU-T Y.156sam).
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля анализатора Ethernet (включая IPv6) до 1 Гбит/с EXFO FTB-8510B

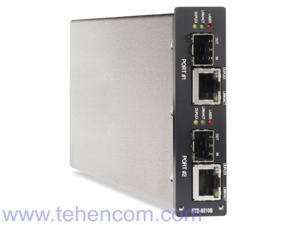

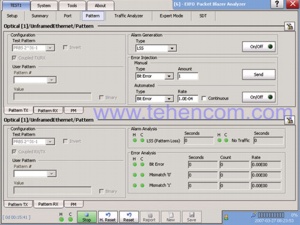

Модуль анализатора 1G Ethernet FTB-8510B Packet Blazer   Скриншот программы модуля анализатора 1G Ethernet FTB-8510B Packet Blazer



Модуль анализатора электрических интерфейсов PDH / DSn и SDH / SONET до 155 Мбит/с
FTB-8105 Transport Blazer для платформы EXFO FTB-200

SDH/SONET/PDH/DSn: от DS0/E0 до STM-1.
Два Rx DSn. Режим SmartMode для автоматического определения структуры сигнала с одновременным мониторингом в реальном времени всех каналов.
Размер: 1 слот. Совместим с платформами EXFO FTB-500 и FTB-200.
Описание модуля анализатора PDH / SDH до 155 Мбит/с EXFO FTB-8105

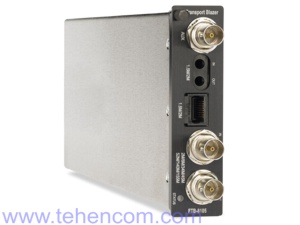

Модуль анализатора электрических интерфейсов PDH / DSn и SDH / SONET до 155 Мбит/с FTB-8105 Transport Blazer   Скриншот программы модуля анализатора электрических интерфейсов PDH / DSn и SDH / SONET до 155 Мбит/с FTB-8105 Transport Blazer



Технические характеристики компактной модульной измерительной платформы EXFO FTB-200 v2

Технические характеристики компактной модульной измерительной платформы EXFO FTB-200 v2



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.



Документация

Описание компактной измерительной платформы EXFO FTB-200 v2 (8 стр.; 2,4 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение

Сравнительная таблица основных характеристик оптических рефлектометров

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы



Похожие модели

EXFO FTB-500 - Универсальная модульная платформа для ВОЛС и систем связи EXFO FTB-500 - Универсальная модульная платформа для ВОЛС и систем связи

EXFO FTB-1 - Компактная модульная платформа для ВОЛС EXFO FTB-1 - Компактная модульная платформа для ВОЛС



Полезные ссылки по этой тематике

Fujikura 12S - Компактный автоматический сварочный аппарат для оптоволокна Fujikura 12S - Компактный автоматический сварочный аппарат для оптоволокна

Fujikura 80S - Автоматический сварочный аппарат для оптоволокна Fujikura 80S - Автоматический сварочный аппарат для оптоволокна

EXFO FIP-400 - Видеомикроскоп для оптических коннекторов EXFO FIP-400 - Видеомикроскоп для оптических коннекторов

Заказать монтаж ВОЛС и сварку оптоволокна Заказать монтаж ВОЛС и сварку оптоволокна



Также смотрите:

Перейти в раздел "Продукция фирмы EXFO" Продукция фирмы EXFO
Перейти в раздел "Волоконно-оптические линии связи (ВОЛС)" Волоконно-оптические линии связи (ВОЛС)
Перейти в раздел "Универсальные модульные измерительные платформы для ВОЛС" Универсальные модульные измерительные платформы для ВОЛС
Перейти в раздел "Универсальные модульные измерительные платформы для анализаторов протоколов телекоммуникаций (T&D)" Универсальные модульные измерительные платформы для T&D
Перейти в раздел "Технологии и решения" Технологии и решения
Перейти в раздел "Контрольно-измерительные приборы (все категории)" Контрольно-измерительные приборы (все категории)
СВЧ измерения, мобильная связь и радиомониторинг
Анализаторы спектра
Векторные анализаторы цепей
Генераторы сигналов СВЧ
Полный перечень...
Волоконно-оптические
линии связи (ВОЛС)
Сварочные аппараты ВОЛС
Оптические рефлектометры
Модульные платформы
Оптические тестеры
Измерители мощности
Источники излучения
Оптические аттенюаторы
Оптические микроскопы
Анализаторы спектра
Анализаторы дисперсии
Лабораторное оборудование
Аксессуары для ВОЛС
Полный перечень...
Анализаторы протоколов телекоммуникаций (T&D)
Модульные платформы
Анализаторы SDH / SONET
Анализаторы OTN / ROADM
Полный перечень...
Приборы для лаборатории
и промышленности
Осциллографы и пробники
Лабораторные блоки питания
Лабораторные мультиметры
Полный перечень...
Производители оборудования (брэнды)
Anritsu
EXFO
Fujikura
JDSU
Yokogawa
Все производители...
Технологии и решения
Тестирование FTTx, PON
Все разделы...
Услуги
Сервисный центр
Техническая поддержка
Поиск и подбор оборудования
Сертифицированное обучение
Проведение измерений
Монтаж и сварка ВОЛС
Полезная информация
Анонсы и новинки
Выставки и мероприятия
Партнерская программа
Карта сайта
О компании
Контакты

Если Вы не нашли интересующее Вас оборудование, обращайтесь к нам и наши специалисты сами проведут поиск, подберут аналоги и проконсультируют по вариантам комплектации. При подборе будут учтены все Ваши требования к точности, надежности и стоимости.

Связывайтесь с нами по телефонам: +38 (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77 или по E-mail: info@tehencom.com
Copyright © 2004 - 2017 Торгово-производственная фирма ООО "Техэнком"www.tehencom.com
