Портативный анализатор спектра до 18 ГГц Rohde & Schwarz FSH18

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Rohde & Schwarz FSH18 – это идеальный прибор для быстрого и высокоточного исследования сигнала с минимальными затратами. Он обладает большим количеством измерительных функций и, таким образом, может использоваться везде: от установки и обслуживания базовой станции сотовой связи до поиска повреждений в ВЧ кабелях.

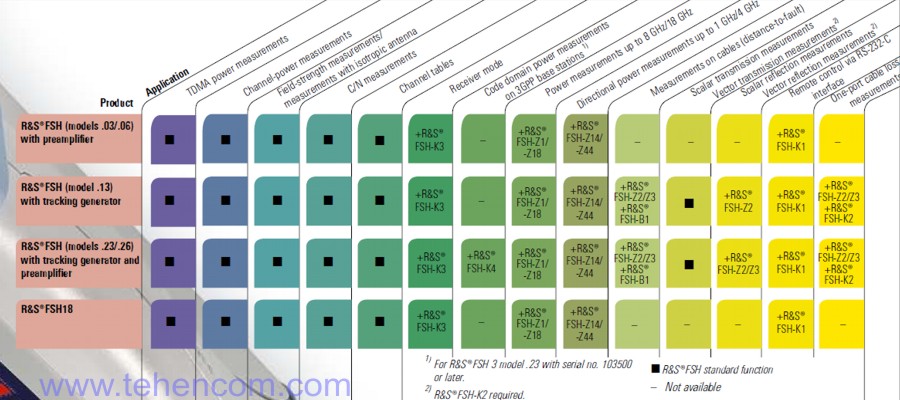

Выпускаемые модели прибора R&S FSH отличаются верхней частотой – 3 ГГц (прибор R&S FSH3), 6 ГГц (прибор R&S FSH6) или 18 ГГЦ (прибор R&S FSH18) и наличием или отсутствием внутреннего следящего генератора. Большинство моделей имеют регулируемый предусилитель, который дает возможность измерять очень слабые сигналы. В качестве дополнительного оборудования поставляются датчики мощности двух типов. Один из них предназначен для высокоточных измерений мощности в согласованных линиях на частотах вплоть до 8 ГГц или до 18 ГГц, а другой – для направленных измерений мощности вплоть до 4 ГГц. В таблицах, приведенных ниже, показана конфигурация, которая требуется для каждого приложения и краткие характеристики поставляемых моделей.



Измерение мощности TDMA

С помощью функции TDMA POWER R&S FSH18 выполняет измерения мощности во временной области в пределах тайм слота при многостационном доступе с временным разделением (TDMA). Все настройки, требуемые для стандартов GSM и EDGE, определены в приборе R&S FSH 18, чтобы облегчить пользователю выполнение измерений.



Измерения напряженности поля

При измерениях напряженности электрического поля прибор R&S FSH18 учитывает коэффициенты усиления подсоединенных антенн. Напряженность поля отображается непосредственно в дБмкВ/м. К тому же имеется возможность коррекции частотно-зависимых потерь или усиления, например, для кабеля или усилителя. Для получения быстрых и простых результатов анализа, R&S FSH18 предлагает использовать две определяемые пользователем ограничительные линии вместе с автоматическим мониторингом ограничения.



Измерения мощности канала

R&S FSH18 определяет мощность выбранного канала передачи с помощью соответствующей функции. Измерение мощности канала для цифровых стандартов радиосвязи 3GPP, WCDMA, cdmaOne и cdma2000 1х выполняются всего лишь одним нажатием клавиши, если на приборе установлены верные настройки.



Режим приемника

Дополнение R&S FSH-K3 позволяет использовать R&S FSH18 в качестве приемника для мониторинга или предквалификационных испытаний на электромагнитную совместимость. Измерения проводятся на определенной частоте с выбираемым пользователем временем измерения. В режиме сканирования R&S FSH18 последовательно измеряет уровень на различных частотах, задаваемых в таблице каналов. Таблица каналов создается с помощью программного обеспечения R&S FSH View, а затем загружается в R&S FSH18. Для некоторых стандартов мобильной связи и ТВ-стандартов уже имеются готовые таблицы. Кроме того, прибор имеет полосовые фильтры 200 Гц, 9 кГц, 120 кГц, и 1 МГц для измерения излучаемых радиопомех согласно CISPR. В распоряжении пользователя также имеются пиковый, усредняющий, среднеквадратичный и квазипиковый детекторы.



Направленный измеритель мощности

Направленный датчик мощности R&S FSH-Z44 превращает R&S FSH18 в полнофункциональный измеритель мощности в диапазоне частот от 200 кГц до 4 ГГц. С помощью этого дополнения возможно одновременно измерять выходную мощность и согласование системы передающих антенн в рабочих условиях. Направленный датчик мощности измеряет значения вплоть до 120 Ватт, и, как правило, дополнительные аттенюаторы при его использовании не требуются. Он совместим с общепринятыми стандартами GSM/EDGE, 3GPP WCDMA, cdmaOne, cdma2000 1x, DVB-T и DAB.



Управляющее программное обеспечение R&S FSH View для анализатора спектра R&S FSH18

Комплект программного обеспечения для документирования Ваших измерений поставляется вместе с каждым прибором R&S FSH18:
- Работает под операционными системами Windows 98/ME/NT/2000/XP;
- Быстрая и удобная передача данных от R&S FSH18 на персональный компьютер и обратно;
- Перевод данных в формат ASCII или MS Excel;
- Вывод на печать всей существующей информации средствами Windows (распечатка изображения с экрана R&S FSH18 для документирования);
- Графические данные хранятся в стандартных форматах (.bmp, .pcx, .png, .wmf);
- Постоянная и непрерывная передача разверток на персональный компьютер; возможность дальнейшего анализа (маркеры, масштабирование, и т. д.);
- Сохранение разверток и другой информации об измерениях; сравнение старых и новых измерений (объем памяти ограничен только размером жесткого диска управляющего компьютера);
- Автоматическое сохранение результатов измерений в выбранных интервалах;
- Получение данных о кабеле с помощью встроенного редактора; загрузка данных в R&S FSH18 для измерений расстояния до места повреждения (R&S FSH-B1);
- Редактор для генерации предельных линий, коэффициентов преобразования и поправочных коэффициентов для внешних аттенюаторов и усилителей;
- Макро функции Word, для быстрого и легкого документирования результатов измерений;
- Соединение прибора с ПК посредством защищенного от помех интерфейса RS-232-C с оптической развязкой.



Удобный, надежный и мобильный

Анализатор спектра R&S FSH18 – надежный прибор, который можно использовать в полевых условиях.

R&S FSH18 можно использовать и в лабораторных условиях. Прибор имеет регулируемую, отгибающуюся подставку, которая позволяет разместить его под углом, оптимальным для обзора.

Для удобства транспортировки R&S FSH18 вместе с принадлежностями можно уложить в компактный и прочный алюминиевый кейс.

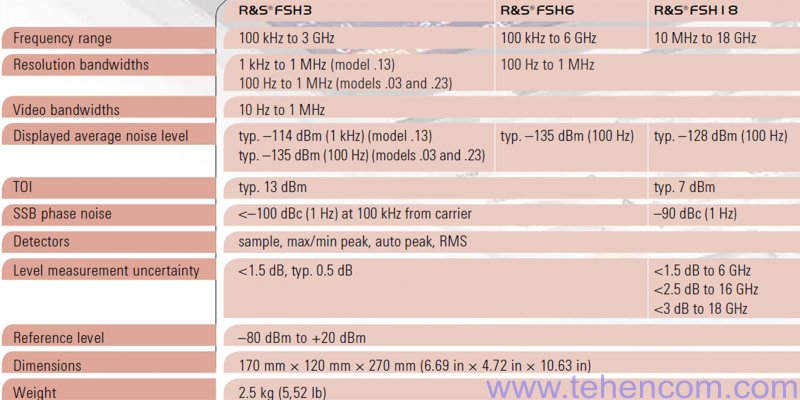

Краткие технические характеристики анализаторов спектра R&S FSH3, R&S FSH6 и R&S FSH18



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.

Анализатор Rohde & Schwarz FSH18 снят с производства. Все новые модели смотрите здесь: спектроанализаторы.
