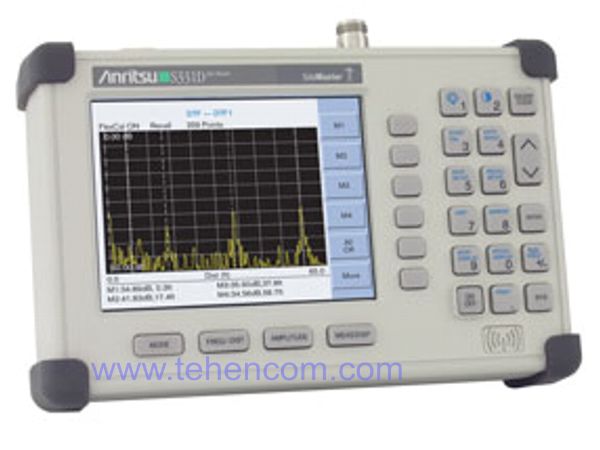

Портативний аналізатор АФУ, кабелів та антен до 4 ГГц Anritsu S331D



ОСНОВНІ ХАРАКТЕРИСТИКИ

Аналізатор для мобільних мереж Anritsu Site Master S331D працює в діапазоні частот від 25 МГц до 4 ГГц (Опція 2 розширює нижню частину діапазону до 2 МГц, а Опція 16 розширює верхню частину діапазону
до 6 ГГц) і використовується при інсталяції та технічному обслуговуванні обладнання бездротових систем зв'язку, включаючи наступні області зв'язку: обладнання НВЧ діапазону, теле- і радіомовлення, пейджинговий та стільниковий зв'язок, обладнання зв'язку стандартів GSM/DCS/PCS, 3G, ISM, WLAN та WLL.

SiteMaster S331D здійснює наступні вимірювання: зворотні втрати, КСВ, загасання в кабелі, відстань до неоднорідності в кабелі, потужність випромінювання і вимірювання потоків T1/E1.

Також дивіться:
Anritsu Site Master S311D - Портативний аналізатор АФУ, кабелів та антен. 2 МГц - 1,6 ГГц.
Anritsu Site Master S312D - Портативний аналізатор для мобільних мереж. 100 кГц – 6 ГГц.
Anritsu Site Master S332D - Портативний аналізатор для мобільних мереж. 100 кГц – 6 ГГц.
Anritsu Site Master S331E, S332E, S361E, S362E - Портативні аналізатори спектра, АФУ, кабелів та антен. 100 кГц – 6 ГГц.

Таблиця порівняння моделей та опцій портативних приладів Anritsu (1 стор.)



Технічні особливості портативного аналізатора Anritsu Site Master S331D

- портативний, можливість живлення від акумулятора, вага з акумулятором 2,5 кг, розмір 25 x 17,5 x 6 (см);
- вбудована система найбільш використовуваних стандартів сигналів та частотних каналів;
- Висока схибленість і несприйнятливість до інтерференції;
- великий діапазон і висока роздільна здатність для знаходження неоднорідності в кабелі;
- можливість вибору типу кабелю, що тестується, зі списку, що складається з понад 95 позицій;
- Можливість роботи в будь-яких кліматичних умовах;
- можливість роботи з приладом різними мовами: англійська, німецька, французька;
- інтуїтивний та легкий у користуванні інтерфейс;
- можливість збереження до 25 конфігурацій користувача параметрів тестування і до 200 результатів вимірювань у флеш-пам'яті;
- можливість встановлення до 6 маркерів, меж вимірювань та діапазонів вимірювань;
- кількість точок вимірювання 130, 259 та 517 для оптимального дозволу та знаходження неоднорідностей у кабелі на великих відстанях;
- автоматичне встановлення часу та дати збереження результатів;
- калібрувальний модуль FlexCal полегшує калібрування приладу;
- Вимірювання відстані до неоднорідності в кабелі у футах або в метрах;
- система підказок з типовими значеннями згасання та швидкості поширення сигналу в кабелі;
- швидкість свипування - похибка при вимірі потужності: ±0.5 дБ;
- Середній рівень шумів, що відображається: -135 дБмВт;
- Захист від перенапруги;
- інтерфейс RS232;
- Кольоровий дисплей.

Додаткові опції:
- Розширення частотного діапазону від 2 МГц до 4 ГГц (опція 2);
- монітор потужності із зовнішнім вимірювальним детектором (опція 5);
- Розширення частотного діапазону до 6 ГГц (Опція 16);
- точний вимірювач потужності (потрібний зовнішній датчик) (опція 19);
- вимірювач потужності, що не вимагає зовнішнього вимірювального детектора (опція 29);
- приймач GPS (опція 31);
- Вимірювач-аналізатор потоків T1/E1 (опція 50).



Особливості

Висока схибленість і несприйнятливість до інтерференції - це запатентовані особливості Site Master S331 D, що дозволяє проводити вимірювання на вузлах з великою кількістю джерел випромінювання. Програмне забезпечення для обробки даних на ПК дозволяє відслідковувати різні зміни, що відбуваються в системі із генерацією відповідної документації.

Site Master S331D підходить для персоналу будь-якого рівня підготовки, зайнятого в процесі монтажу, приймально-здавальних робіт, пошуку збоїв та повсякденного обслуговування будь-яких сучасних бездротових систем передачі, включаючи: VHF, широкосмугове мовлення, стільниковий зв'язок, PCX/GSM, стільникові системи зв'язку покоління 3G , бездротові локальні мережі та ін.



Вимірювання коефіцієнта поворотних втрат і коефіцієнта стоячої хвилі (КСВ)

Для гарантованої відповідності досліджуваної системи нормованим характеристикам, дуже важливим є проведення вимірювань коефіцієнта зворотних втрат або КСВ (КСВН). Аналізатор Anritsu Site Master S331D дозволяє точно виконувати ці вимірювання, легко перемикаючись з одного режиму на інший. При цьому немає необхідності підніматися на вежу стільникового зв'язку - вимірювання можна проводити із землі.



Вимірювання втрат у кабелі

За допомогою вимірювання втрат у кабелі можна визначити рівень ослаблення сигналу у фідерному тракті, викликаний наявністю кабелю. Вимірювання втрат в кабелі можна проводити до введення об'єкта в експлуатацію, коли є доступ до обох кінців кабелю, а також безпосередньо при експлуатації, коли доступний лише один кінець кабелю. Anritsu Site Master S331D автоматично обчислює та показує рівень втрат. Це позбавляє необхідності проводити будь-які обчислення вручну.



Визначення відстані до пошкодження

Хоча вимір коефіцієнта зворотних втрат дає інформацію про рівень відображення сигналу, але воно не дозволяє визначити точне місце ушкодження в тракті АФУ. Аналізатор Anritsu SiteMaster S331D дозволяє точно визначити відстань до місця пошкодження або аномальної поведінки, оскільки він на графіку показує як амплітуду відбитого сигналу, так і відстань до місць відображення.



Модуль для швидкого калібрування InstaCal

Модуль для швидкого калібрування InstaCal дозволяє провести точне калібрування аналізатора Anritsu SiteMaster S331D у два рази швидше, ніж при використанні окремих навантажень типу Розрив - Коротке замикання - 50 Ом. При використанні InstaCal достатньо лише один раз під'єднати цей модуль до приладу S331D та калібрування виконатися в автоматичному режимі.



Монітор потужності (опція 5 для S331D та S332D)

Для вимірювання потужності в широкому діапазоні частот використовуйте детектори Anritsu 560-ї та 5400-ї серій. Ці детектори добре підходять для вимірювання на 18 ГГц каналу базової станції T1/E1. Діапазон виміру становить від -50 до +16 дБмВт, а діапазон індикації від -80 до +80 дБмВт. Існує кілька різновидів детекторів для різних частотних діапазонів.



Вимірювач потужності (опція 29 для S331D та S332D)

Вимірювач потужності (опція 29) використовується для виконання точних вимірювань потужності передавача в діапазоні від 4,5 МГц до 3 ГГц, дозволяючи цим проводити налаштування базової станції, уникаючи утворення зон слабкого сигналу, а також надмірно високого сигналу. При цьому не потрібні додаткові зовнішні детектори.



Приймач GPS (опція 31 для S331D та S332D)

Вбудований приймач супутникової системи глобального позиціонування GPS надає інформацію про місцезнаходження (широта, довгота та висота), а також глобальний час (UT). Аналізатор Anritsu Site Master S331D може дописувати до результату вимірювання дані про місцезнаходження, щоб згодом можна було проконтролювати точки проведення вимірювань. У комплекті з цією опцією поставляється антена на магніті з кабелем завдовжки 5 метрів. За допомогою магніту антена може прикріплюватися на даху автомобіля або у будь-якому іншому зручному місці.



Аналізатор T1/E1 (опція 50)

Ця опція дозволяє доповнити аналізатор Anritsu Site Master S331D можливістю проводити вимірювання та аналіз протоколу T1/E1, тим самим розширюючи діагностичні можливості приладу. За наявності опції 50 аналізатор Site Master S331D може показувати дані T1/E1 у вигляді гістограми і накопичувати результати вимірювань протягом 2-х днів. Також аналізатор Site Master S331D отримує можливість вимірювати напругу сигналу (Vpp) та відображати його на дисплеї в одиницях dBdsx.



Програмне забезпечення Handheld Software Tools

Аналізатор Anritsu Site Master S331D містить безліч вбудованих функцій розрахунку та документування. Для виконання додаткової обробки на комп'ютері призначене програмне забезпечення Handheld Software Tools, яке входить до стандартного комплекту постачання приладу. За допомогою цього програмного забезпечення результати вимірювань, виконані аналізатором Anritsu Site Master S331D можуть бути передані в комп'ютер, досліджені та збережені.



Комплект поставки

Комплект поставки Site Master S331D включають програмне забезпечення для обробки даних на ПК, сумку для перенесення, акумулятор, що перезаряджається, блок живлення від мережі, адаптер живлення від автомобільного прикурювача +12 В, кабель RS232 для підключення до комп'ютера і інструкцію з експлуатації російською мовою .



Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.
