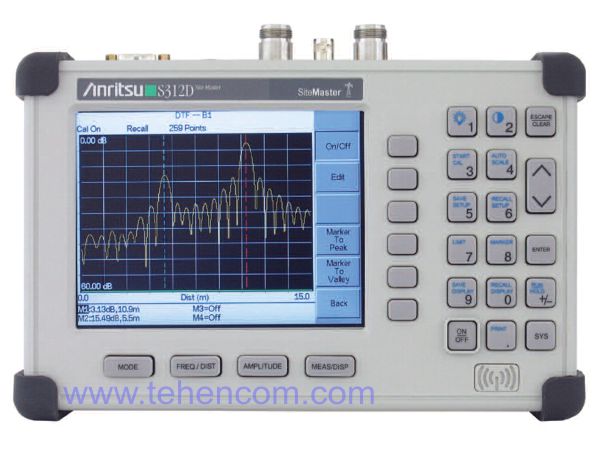

Портативний аналізатор спектру, кабелів та антен до 1,6 ГГц Anritsu S312D



ОСНОВНІ ХАРАКТЕРИСТИКИ

Портативний аналізатор спектру для мобільних мереж Anritsu Site Master S312D працює в діапазоні частот
від 25 МГц до 1,6 ГГц (Опція 2 розширює нижню частину діапазону до 2 МГц, а Опція 16 розширює верхню частину діапазону до 6 ГГц) і використовується при інсталяції та технічному обслуговуванні обладнання бездротових систем зв'язку, включаючи наступні області зв'язку: обладнання НВЧ діапазону, теле- та радіомовлення, пейджинговий та стільниковий зв'язок, мобільні радіостанції (LMR), системи громадської безпеки, ВЧ характеристики радіопередавачів P25 та TETRA в діапазонах 400 МГц, 700 МГц та 800 МГц та ін.

Знятий з виробництва. Рекомендована заміна: Anritsu LMR Master S412E.

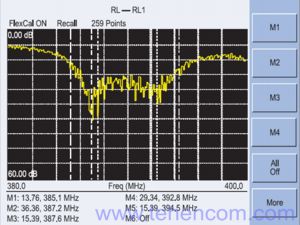

SiteMaster S312D здійснює наступні вимірювання: зворотні втрати, КСВ, загасання в кабелі, відстань до неоднорідності в кабелі, потужність, що випромінюється. Крім того, аналізатор Site Master S312D має убудований аналізатор спектру від 100 кГц до 1,6 ГГц. Може комплектуватися GPS-приймачем.

Також дивіться:
Anritsu Site Master S311D - Портативний аналізатор АФУ, кабелів та антен. 2 МГц - 1,6 ГГц.
Anritsu LMR Master S412E - Портативний аналізатор систем транкінгового зв'язку (P25, NXDN, TETRA). 500 кГц – 1,6 чи 6 ГГц.
Anritsu Site Master S331E, S332E, S361E, S362E - Портативні аналізатори спектра, АФУ, кабелів та антен. 100 кГц – 6 ГГц.

Таблиця порівняння моделей та опцій портативних приладів Anritsu (1 стор.)



Технічні особливості портативного аналізатора Anritsu Site Master S312D

- портативний, можливість живлення від акумулятора, вага з акумулятором 2,5 кг, розмір 25 x 17,5 x 6 (см);

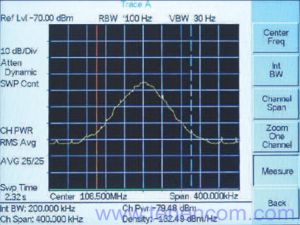

- Вбудований аналізатор спектру від 100 кГц до 1,6 ГГц;
- вбудована система найбільш використовуваних стандартів сигналів та частотних каналів;
- Висока схибленість і несприйнятливість до інтерференції;

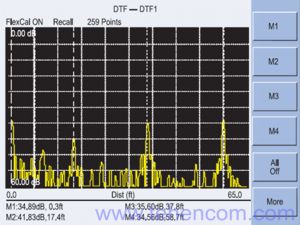

- великий діапазон і висока роздільна здатність для знаходження неоднорідності в кабелі;
- можливість вибору типу кабелю, що тестується, зі списку, що складається з понад 95 позицій;
- Можливість роботи в будь-яких кліматичних умовах;
- можливість роботи з приладом різними мовами: англійська, німецька, французька та ін;
- інтуїтивний та легкий у користуванні інтерфейс;
- можливість збереження до 25 конфігурацій користувача параметрів тестування і до 300 результатів вимірювань у флеш-пам'яті;
- можливість встановлення до 6 маркерів, меж вимірювань та діапазонів вимірювань;
- кількість точок вимірювання 130, 259 та 517 для оптимального дозволу та знаходження неоднорідностей у кабелі на великих відстанях;
- автоматичне встановлення часу та дати збереження результатів;
- калібрувальний модуль FlexCal полегшує калібрування приладу;
- Вимірювання відстані до неоднорідності в кабелі у футах або в метрах;
- система підказок з типовими значеннями згасання та швидкості поширення сигналу в кабелі;
- швидкість свипування - похибка при вимірі потужності: ± 1 дБ;
- Захист від перенапруги;
- інтерфейс RS232;
- Кольоровий дисплей.

Додаткові опції:
- Розширення частотного діапазону від 2 МГц до 1 600 МГц (опція 2);
- монітор потужності із зовнішнім вимірювальним детектором (опція 5);
- генератор постійного зміщення від +12 до +24 з кроком 1 В (опція 10A);
- Розширення частотного діапазону до 6 ГГц (Опція 16);
- Високоточний вимірювач потужності PSN50 (опція 19);
- Вимірювання параметрів передавальної лінії (опція 21);

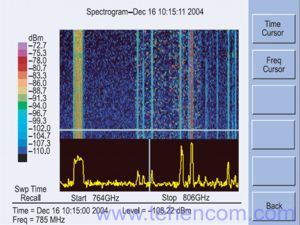

- аналіз інтерференції (перешкод), потрібна спрямована антена (опція 25);
- сканер каналів (опція 27);
- НВЧ генератор (опція 28);
- вимірювач потужності, що не вимагає зовнішнього вимірювального детектора (опція 29);
- Приймач GPS (опція 31).

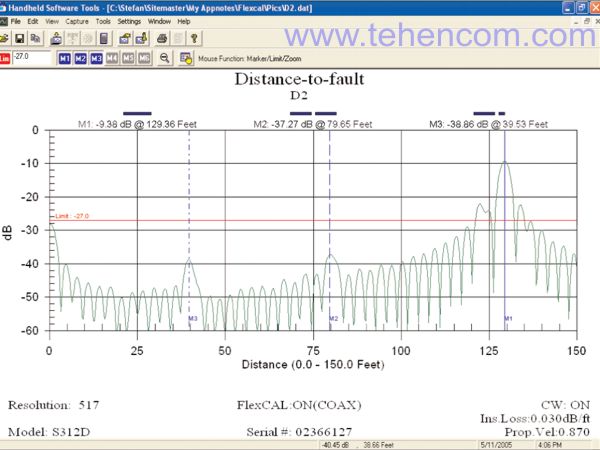

Програмне забезпечення Handheld Software Tools

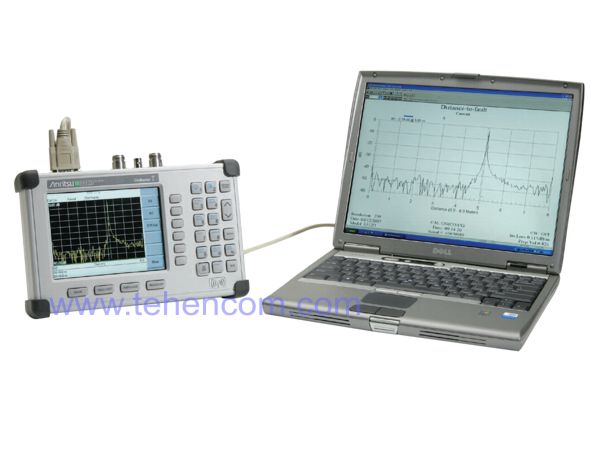

Аналізатор Anritsu Site Master S312D містить безліч вбудованих функцій розрахунку та документування. Для виконання додаткової обробки на комп'ютері призначене програмне забезпечення Handheld Software Tools, яке входить до стандартного комплекту постачання приладу. За допомогою цього програмного забезпечення результати вимірювань, виконані аналізатором Anritsu Site Master S312D можуть бути передані в комп'ютер, досліджені та збережені.



Комплект поставки

Комплект поставки Site Master S312D включають програмне забезпечення для обробки даних на ПК, сумку для перенесення, акумулятор, що перезаряджається, блок живлення від мережі, адаптер живлення від автомобільного прикурювача +12 В, кабель RS232 для підключення до комп'ютера і інструкцію з експлуатації.



Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.
