USB аналізатор спектру реального часу до 6,2 ГГц Tektronix RSA306

Tektronix RSA306 – USB аналізатор спектру та сигналів реального часу

Код товару: 1000813

Наявність уточнюйте Знятий з виробництва

Додайте товар до кошика. Наш спеціаліст погодить з Вами комплектацію, повідомить ціну та термін постачання.

Ціна за запитом

Знятий з виробництва. Рекомендована заміна: Tektronix RSA306B



КОРОТКИЙ ОПИС

USB аналізатор спектру та сигналів реального часу Tektronix RSA306, що працює разом із безкоштовним програмним забезпеченням Tektronix SignalVu-PC, яке встановлюється на окремому комп'ютері, призначений для аналізу спектру та сигналів у режимі реального часу (до 10 000 спектрограм на секунду), захоплення потокових даних та глибокого аналізу імпульсних сигналів у діапазоні частот від 9 кГц до 6,2 ГГц. Такий вражаючий набір можливостей дозволяє знизити витрати та реалізувати недороге портативне рішення, ідеальне для використання в польових умовах, на виробництві та наукових дослідженнях. Повний опис усіх характеристик Ви можете завантажити нижче на цій сторінці в розділі Документація.

Області застосування:
- базовий аналіз спектру як з радіоефіру, так і при безпосередньому підключенні до джерела
- пошук джерел перешкод у тому числі короткочасних (до 100 мкс) та нестаціонарних
- монтаж, технічне обслуговування та ремонт обладнання на заводі або за місцем експлуатації
- розробка та виробництво компонентів, модулів та систем з оптимальним співвідношенням ціна-якість
- наукові дослідження
- навчання у ВНЗ

Основні характеристики:
Частота: 9 кГц – 6,2 ГГц.
Смуга захоплення реального часу: 40 МГц. До 10 000 спектрограм на секунду.
Мінімальна тривалість події, що виявляється з ймовірністю 100%: до 100 мкс.
Амплітуда: від +20 дБм до -160 дБм. Шуми: -160 дБм.
27 стандартних вимірів для аналізу спектра та імпульсних сигналів.
Всеосяжний аналіз спектру з використанням безкоштовного програмного забезпечення Tektronix SignalVu-PC.
Відображення спектру в режимі реального часу для швидкого пошуку перехідних процесів та джерел перешкод. Захоплення потокових даних для тривалого запису.
Додаткові опції: пеленгація, аналіз модуляції, аналіз сигналів певних стандартів, імпульсні вимірювання та вимірювання часу встановлення частоти.
Інтерфейси: USB 3.0. Діапазон робочих температур: від -10 до +55°С. Маса: 0,59 кг.
Найекономічніше рішення з відмінними можливостями аналізу спектру

Знятий з виробництва. Рекомендована заміна: Tektronix RSA306B.

Також рекомендуємо подивитися: повний перелік аналізаторів спектру - спектроаналізаторів (скануючих та реального часу) та аналізаторів сигналів з можливістю I/Q демодуляції.



Відеоогляд USB аналізатора спектру та сигналів реального часу Tektronix RSA306

Перегляньте цю невелику відеопрезентацію USB аналізатора Tektronix RSA306. У ній показані функціональні та конструктивні особливості цього приладу та підкреслено його сильні сторони: компактність, відмінні характеристики, невисока ціна, приклади використання у лабораторії на вулиці спільно з промисловим планшетом.

Короткий відеоогляд можливостей USB аналізатора спектру реального часу Tektronix RSA306.



ДОКЛАДНИЙ ОПИС

Аналізатор спектру та сигналів Tektronix (Тектронікс) RSA306 – це прилад нового класу. Він дозволяє виконувати всеосяжний аналіз спектру та глибокий аналіз імпульсних сигналів за ціною, що вигідно відрізняється від усіх відомих аналогів. Використання новітніх інтерфейсів та доступної обчислювальної потужності дозволяє відокремити захоплення сигналу від його вимірювання, що значно знижує вартість обладнання. Аналіз, запис та відтворення даних виконується на вашому настільному комп'ютері, планшеті або ноутбуку. Робота комп'ютера окремо від системи захоплення дозволяє легко нарощувати потужність обробки та мінімізувати проблеми керування вимірювальною системою.

Управління аналізатором спектра реального часу Tektronix RSA306 за допомогою комп'ютера з програмним забезпеченням SignalVu-PC, яке входить у стандартний комплект поставки
Управління аналізатором спектру реального часу Tektronix RSA306 за допомогою комп'ютера з програмним забезпеченням SignalVu-PC, яке входить у стандартний комплект поставки.



Стандартні можливості цього аналізатора можуть збільшуватися за допомогою широкого набору додаткових опцій (всього 12 шт.). Повний список опцій розширення дивіться у розділі Опції та аксесуари, а також у розділі Документація.

Аналізатор спектру реального часу Tektronix RSA306 у лабораторії
Аналізатор спектру реального часу Tektronix RSA306 у лабораторії.



Аналізатор спектру Tektronix RSA306 з ПЗ SignalVu-PC виконує базові та розширені вимірювання в лабораторії та в польових умовах

За допомогою цього приладу ви побачите, що раніше було неможливо. Аналізатор спектру реального часу RSA306 зі смугою аналізу 40 МГц, що використовує потужні обчислювальні можливості SignalVu-PC, дозволяє глибоко дослідити будь-який сигнал тривалістю від 100 мкс. На наступному знімку екрана показані сигнали WLAN (зелений та помаранчевий), а також тестові сигнали Bluetooth у вигляді вузькосмугових сигналів, що повторюються. На спектрограмі (верхня частина екрану) ясно видно зміни сигналів у часі, що дозволяє чітко виділяти будь-які сигнали, що одночасно передаються.

Виявлення та аналіз сигналу Bluetooth (вузькосмуговий сигнал, що повторюється) на тлі сильного сигналу WLAN (зелений і помаранчевий), виконані за допомогою аналізатора спектру Tektronix RSA306
Виявлення та аналіз сигналу Bluetooth (вузькосмуговий сигнал, що повторюється) на тлі сильного сигналу WLAN (зелений і помаранчевий), виконані за допомогою аналізатора Tektronix RSA306.



Моніторинг ніколи не був таким простим як із аналізатором спектру Tektronix RSA306

Тестування по масці спектру дозволяє детально дослідити за допомогою Tektronix RSA306 перехідні процеси в частотній області, пов'язані, наприклад, з перешкодами, що рідко з'являються. Невідповідність масці може використовуватися як умова для зупинки захоплення, запам'ятовування зібраних даних та зображення на екрані, а також подачі звукового сигналу оповіщення. На наступному знімку екрана показано маску спектру (помаранчеву на екрані спектру), створену для моніторингу в заданому діапазоні частот. Один викид тривалістю 125 мкс, що виходить за межі допустимої області, позначений червоним кольором. Цей перехідний процес чітко видно на спектрограмі над зазначеною червоним кольором областю порушення маски (обведений червоним колом).

Тестування по масці спектру дозволяє детально дослідити за допомогою Tektronix RSA306 перехідні процеси в частотній області, пов'язані, наприклад, з перешкодами, що рідко з'являються.
Тестування по масці спектру дозволяє детально дослідити за допомогою Tektronix RSA306 перехідні процеси в частотній області, пов'язані, наприклад, з перешкодами, що рідко з'являються.



Аналіз АМ та ЧС сигналів входить у стандартний набір функцій аналізатора Tektronix RSA306

Аналіз АМ та ЧС сигналів входить у стандартний набір функцій аналізатора Tektronix RSA306 із програмним забезпеченням SignalVu-PC. На наступному знімку екрана показаний сигнал несучої, модульований тональним сигналом 1 кГц (глибина АМ 48,9%). Маркери використовуються на екрані спектру для вимірювання бічної смуги модуляції при відбудові 1 кГц на 12,28 дБ нижче рівня несучої. Одночасно той же сигнал можна побачити на екрані модуляції, що показує залежність АМ сигналу від часу із зазначенням виміряних позитивного пікового значення, негативного пікового значення та глибини модуляції. Розширені вимірювання параметрів аналогової модуляції аудіосигналів, включаючи SINAD, гармонічні спотворення та частоту модуляції реалізуються за допомогою додаткової опції SVA.

На цьому знімку екрана показана несуча, модульована сигналом 1 кГц. Маркери встановлені для вимірювання основних параметрів модуляції АМ.
На цьому знімку екрана показана несуча, модульована сигналом 1 кГц. Маркери встановлені для вимірювання основних параметрів модуляції АМ.



Аналізатор спектру Tektronix RSA306 з додатковими опціями має широкі можливості вимірювання якості модульованих сигналів.

Аналізатор спектру Tektronix RSA306 із ПЗ SignalVu-PC пропонує широкий вибір опцій аналізу сигналів. На наступному знімку екрана показано стандартне вимірювання потужності каналу і коефіцієнт витоку потужності в сусідній канал з опціональним аналізом модуляції, щоб представити вимірювання спектра з діаграмою констеляційної і векторними вимірюваннями якості сигналу QPSK.

Вимірювання потужності каналу та коефіцієнта витоку потужності у сусідній канал з одночасним аналізом якості модуляції QPSK
Вимірювання потужності каналу та коефіцієнта витоку потужності у сусідній канал з одночасним аналізом якості модуляції QPSK.



Всеосяжні вимірювання сигналів WLAN за допомогою Tektronix RSA306 з ПЗ SignalVu-PC

Всеосяжні вимірювання сигналів WLAN виконуються просто з аналізатором спектра реального часу Tektronix RSA306. Нижче представлена спектрограма сигналу 802.11g, що показує початкову послідовність, що управляє, за якою слідують основні пакети сигналу. Автоматично виявлена для пакета модуляція QAM 64 відображається у вигляді констеляційної діаграми (діаграми-сузір'я). У зведених даних вказана амплітуда вектора помилки (EVM), що дорівнює -33,24 дБ (пор.кв.), і потужність пакета 10,35 дБм. SignalVu-PC має опції для вимірювання сигналів стандартів 802.11a/b/j/g/p, 802.11n та 802.11ac при смузі аналізу до 40 МГц.

На малюнку представлена  спектрограма сигналу 802.11g, що показує початкову послідовність, що управляє, за якою слідують основні пакети сигналу
На малюнку представлена спектрограма сигналу 802.11g, що показує початкову послідовність, що управляє, за якою слідують основні пакети сигналу.



У цьому відео показано варіанти застосування Tektronix RSA306 для вимірювання та аналізу нестаціонарних сигналів бездротових мереж Bluetooth. При цьому чітко видно переваги аналізатора спектра реального часу над традиційними скануючими (свіпіруючими) аналізаторами.

Приклад використання Tektronix RSA306 для аналізу сигналів бездротової мережі Bluetooth.



Пошук джерел перешкод із нанесенням на карту

Опція MAP для аналізатора Tektronix RSA306 з ПЗ SignalVu-PC дозволяє виконувати пошук джерел перешкод та аналізувати рівень їхнього сигналу. Розташування джерела перешкод визначається як функція азимуту. Це дає можливість вказати на карті лінією або стрілкою напрямок антени за результатами декількох вимірювань і, таким чином, знайти джерело сигналу. Також можна створювати та відображати позначки вимірювань.

Приклад пошуку джерела перешкоди за допомогою аналізатора Tektronix RSA306 з ПО SignalVu-PC за трьома вимірами з нанесенням розташування на карту місцевості
Приклад пошуку джерела перешкоди за трьома вимірами з нанесенням розташування на карту.

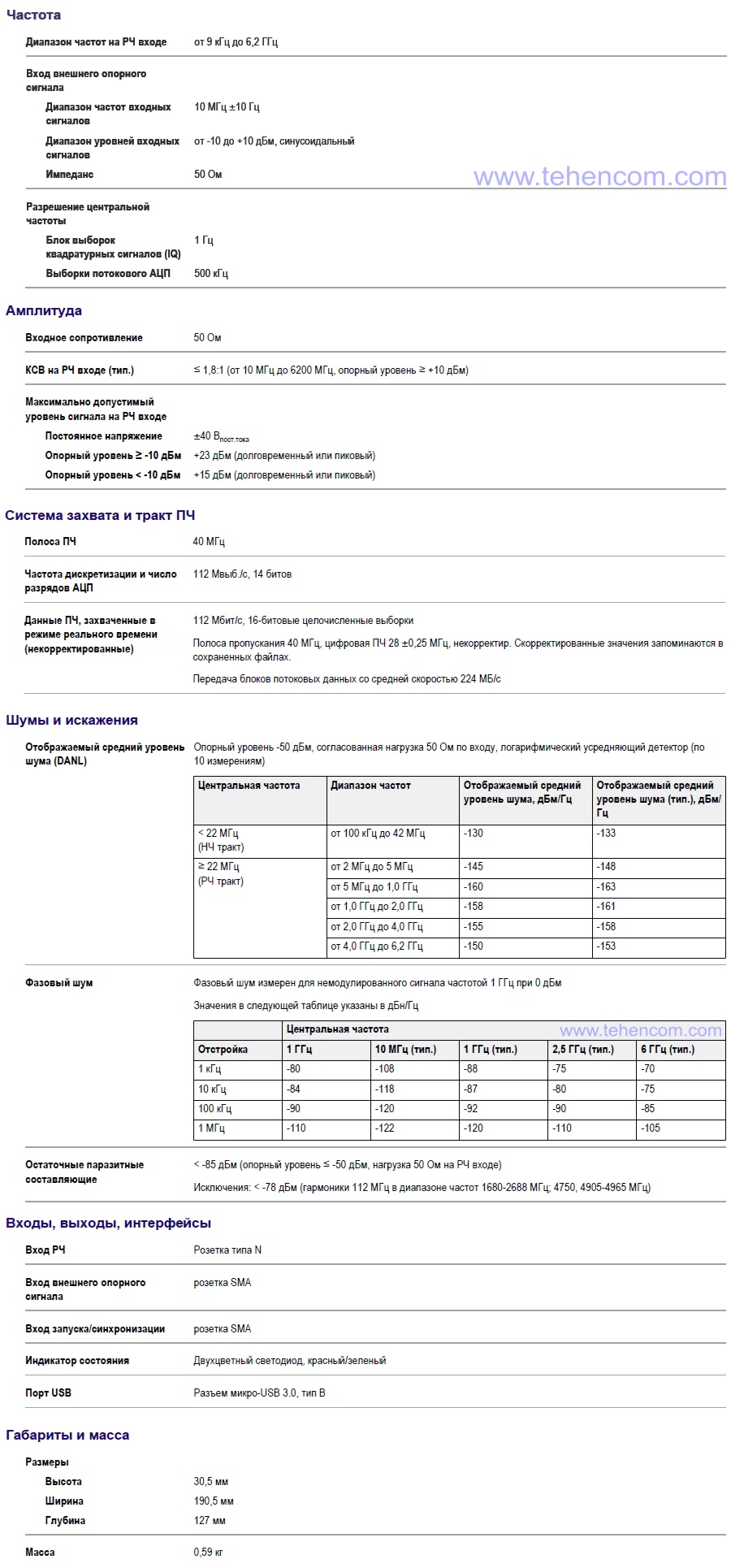

Технічні характеристики USB аналізатора спектру та сигналів Tektronix RSA306

Технічні характеристики USB аналізатора спектру та сигналів Tektronix RSA306

Повний перелік технічних характеристик USB аналізатора спектру та сигналів реального часу Tektronix RSA306 дивіться у розділі Документація.



Комплект поставки аналізатора спектра та сигналів реального часу Tektronix RSA306

Найменування Короткий опис
Tektronix RSA306 USB аналізатор спектру та сигналів (9 кГц - 6,2 ГГц). Смуга захоплення реального часу 40 МГц. Аналізатор спектру RSA306 працює з комп'ютером під керуванням ОС Microsoft Windows 7 або 8/8.1, 64 розряди. Для підключення RSA306 потрібний порт USB 3.0. Для встановлення ПЗ SignalVu-PC комп'ютер повинен мати ОЗУ не менше 8 ГБ та 20 ГБ вільної пам'яті на жорсткому диску. Для реалізації всіх можливостей аналізатора спектру RSA306 у режимі реального часу рекомендується комп'ютер із процесором Intel Core i7 4-го покоління. Комп'ютер із процесором більш ранньої версії обмежує можливості вимірювань у режимі реального часу. Для запису потокових даних комп'ютер необхідно оснастити накопичувачем зі швидкістю обміну щонайменше 300 МБ/с.
174-6584-xx Кабель USB 3.0 (1 м)
063-4543-xx ПЗ SignalVu-PC, документація, накопичувач USB
071-3323-xx Друкований посібник з встановлення та техніки безпеки (англійською мовою)
- 1 рік гарантії (можливе продовження терміну гарантії до 3 та 5 років)



Опції та аксесуари для аналізатора спектру та сигналів реального часу Tektronix RSA306

Нижче наведено перелік основних опцій та додаткових аксесуарів для аналізатора Tektronix RSA306, який працює під керуванням програмного забезпечення SignalVu-PC. Повний перелік опцій з детальним описом дивіться у розділі Документація. Крім того, Ви можете вибрати допоміжну комплектацію з таких розділів нашого сайту:
Вимірювальні антени і НВЧ аксесуари.

Опції та аксесуари для аналізатора спектру та сигналів реального часу Tektronix RSA306
Опції та аксесуари для аналізатора спектра та сигналів реального часу Tektronix RSA306.

Ця документація у форматі PDF містить найповніший опис можливостей аналізатора Tektronix RSA306, його технічних характеристик та режимів роботи.

Опис аналізатора спектра реального часу Tektronix RSA306 (російською мовою) (16 стор.; 880 КБ)

Короткий посібник з експлуатації аналізатора спектру Tektronix RSA306 (російською) (27 стор.; 469 КБ)

Для спрощення процесу вибору аналізатора спектру та аналізатора сигналів, Ви можете скористатися нашим досвідом та рекомендаціями. Для цього просто зателефонуйте нам або напишіть нам по E-mail і ми з радістю відповімо на Ваші запитання.
