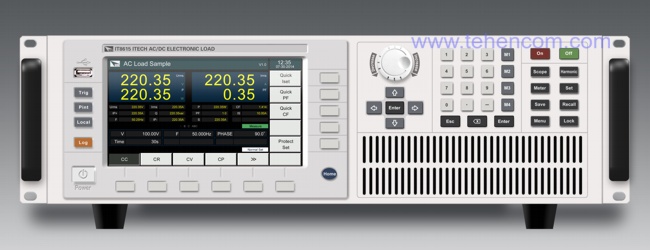

AC/DC електронне навантаження змінного та постійного струму ITECH IT8615



КОРОТКИЙ ОПИС

AC/DC електронне навантаження IT8615 компанії ITECH - це нове інноваційне рішення в галузі тестування енергопристроїв на змінному та постійному струмі. ITECH IT8615 ідеально підходить для перевірки та вимірювання параметрів таких пристроїв: джерела безперебійного живлення (ДБЖ, UPS), інвертори, трансформатори напруги, генератори, джерела живлення змінного та постійного струму, силові електронні компоненти та інше аналогічне обладнання. Електронне навантаження ITECH IT8615 має дуже потужне функціональне наповнення і при цьому містить повний набір автоматичних функцій захисту від усіх видів перевантаження. Повний опис усіх характеристик Ви можете завантажити нижче на цій сторінці в розділі Документація.

Основні характеристики:
Напруга (AC): до 420 В (DC), Струм (AC): до 20 А (СКЗ), Потужність (AC): до 1 800 Вт
Напруга (DC): до 600 В, Струм (DC): до 20 А, Потужність (DC): до 1 800 Вт
Режими роботи змінного струму (AC): CC, CR, CP. Частота: від 45 до 450 Гц.
Режими роботи постійного струму (DC): CV, CC, CR, CP.
Можливість паралельного включення та 3-х фазного включення.
Функція вбудованого осцилографа напруги та струму.
Вимірювання: Vrms, Vpk, Vdc, Irms, Ipk, Idc, W, VA, VAR, CF, PF, THD та частоту.
До 50 гармонік при вимірюванні THD (коефіцієнта гармонічних спотворень).
Настроюється пік-фактор (CF - crest factor) і коефіцієнт потужності (PF - power factor).
Захист від перевантажень: за напругою, струмом, потужністю, перегріванням.
Інтерфейси: Ethernet, USB, IEEE-488.2 (GPIB). Маса: 25 кг.
Габарити: 483 x 133 x 601 мм. Робоча температура: від 0 до +40°С.
Унікальне електронне навантаження змінного та постійного струму

Модель ITECH IT8615 входить до серії: ITECH IT8600.

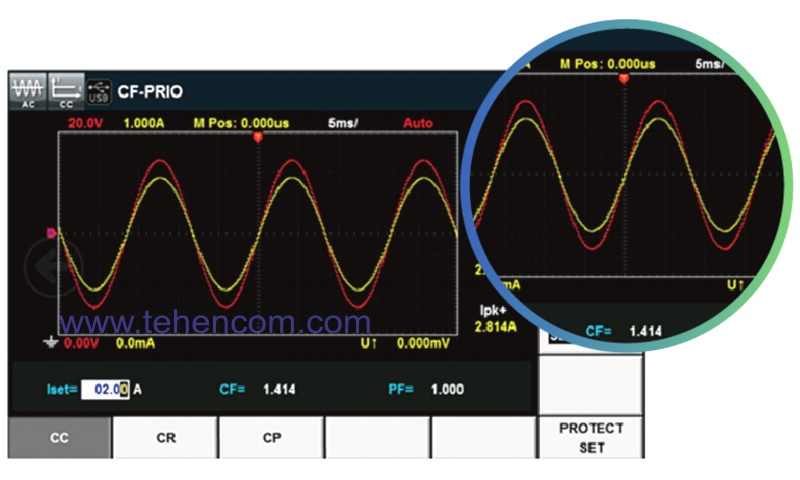

Режим перегляду форми напруги та струму на входах електронного навантаження ITECH IT8615

Серед корисних функцій електронного навантаження ITECH IT8615 варто звернути увагу на вбудований осцилограф, що дозволяє в реальному часі бачити форму сигналів на клемах приладу. Зображення сигналів можна зберегти в пам'ять пристрою для документування.

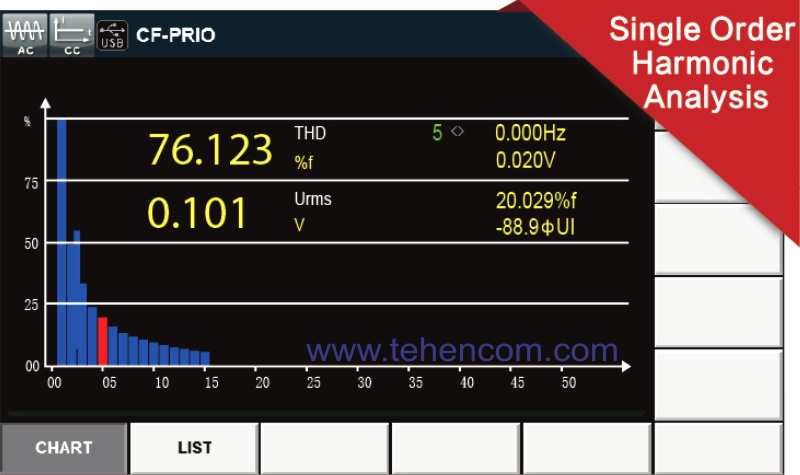

Функція вимірювання та аналізу гармонійних складових електронного навантаження ITECH IT8615

Коефіцієнт гармонійних спотворень (THD) - це важливий параметр під час тестування силових пристроїв на змінному струмі. Електронне навантаження ITECH IT8615 дозволяє безпосередньо вимірювати коефіцієнт гармонічних спотворень, при цьому, у вимірі враховується до 50 гармонік.

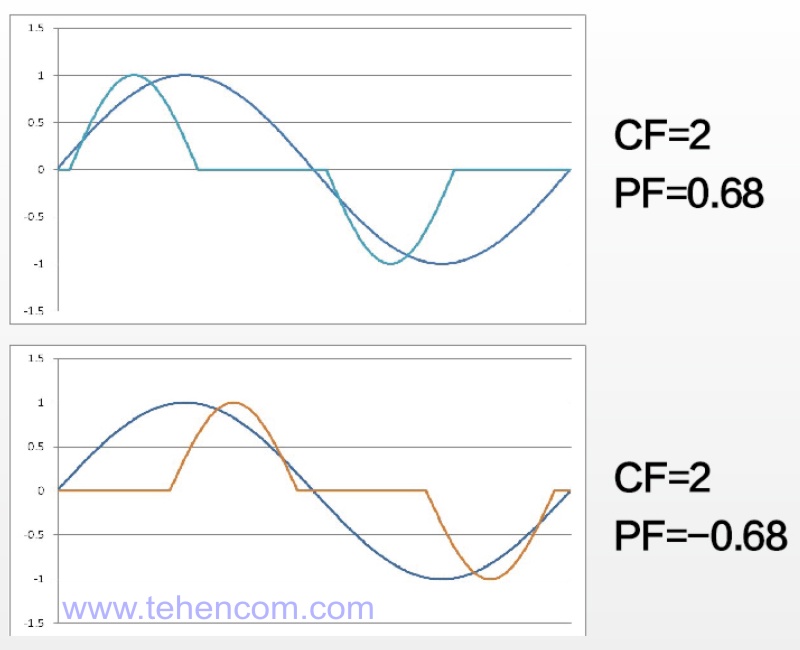

Функція зміни пік-фактора (CF – crest factor) та коефіцієнта потужності (PF – power factor) в електронному навантаженні ITECH IT8615

Електронне навантаження ITECH IT8615 дозволяє користувачу налаштовувати значення пік-фактора (CF) в діапазоні від 1,414 до 5, а також налаштовувати значення коефіцієнта потужності (PF) в діапазоні від -1 до 1. Крім того, навантаження ITECH IT8615 має ряд додаткових параметрів, що налаштовуються, які допомагають в імітуванні роботи реального навантаження.

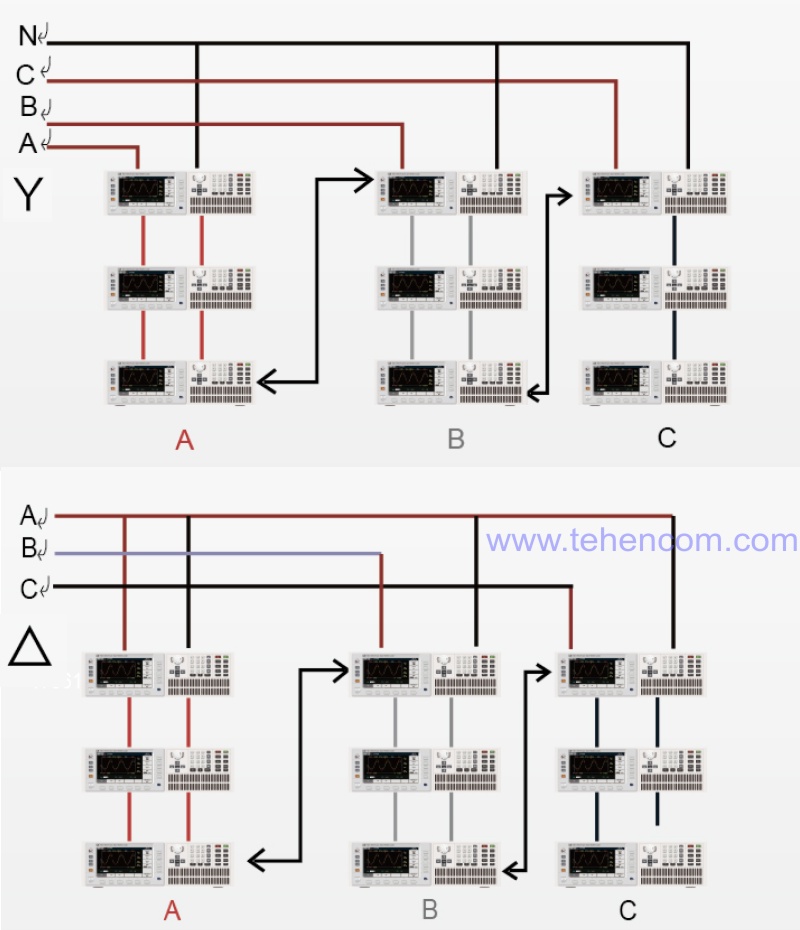

Можливість паралельного та 3-х фазного включення AC/DC електронних навантажень ITECH IT8615

Декілька електронні навантажень ITECH IT8615 можуть включатися паралельно збільшення споживаної потужності. Крім того, для імітації роботи трифазного навантаження кілька приладів ITECH IT8615 можуть включатися за 3-х фазною схемою зірки або трикутника.



Конструктивне виконання AC/DC електронного навантаження ITECH IT8615

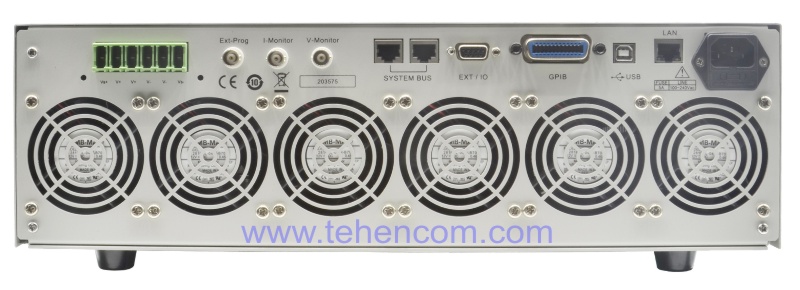

Електронне навантаження змінного та постійного струму (AC/DC)ITECH IT8615 виконана в лабораторному корпусі, який призначений як для використання на лабораторному столі, так і для стійки. Стандартно пристрій поставляється з інтерфейсами: USB, Ethernet, IEEE-488.2 (GPIB). Маса приладу: 25 кг. Габаритні розміри: 483 х 133 х 601 мм. Робоча температура: від 0 до +40°С. Нижче наведено вигляд задньої панелі приладу ITECH IT8615. Зелені клеми (ліворуч-вгорі) призначені для підключення пристрою, що тестується, а також забезпечують можливість компенсації падіння напруги в проводах підключення.
