Векторные измерительные генераторы сигналов Tektronix серии TSG4100A:
модель TSG4102A (до 2 ГГц); модель TSG4104A (до 4 ГГц); модель TSG4106A (до 6 ГГц)

Отличная точность, все виды модуляции, оптимальная цена

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Векторные измерительные генераторы сигналов Tektronix серии TSG4100A: модель TSG4102A (до 2 ГГц); модель TSG4104A (до 4 ГГц) и модель TSG4106A (до 6 ГГц)



КРАТКОЕ ОПИСАНИЕ

Серия векторных генераторов Tektronix TSG4100A уже в базовой комплектации включает всё необходимое для работы с сигналами в гигагерцовом диапазоне: четыре вида аналоговой модуляции (АМ, ЧМ, ФМ и ИМ), отличную точность по амплитуде и частоте, хороший уровень фазовых шумов, компактный корпус и все популярные цифровые интерфейсы для подключения к компьютеру. А активация программной опции VM00 делает доступными основные форматы векторной модуляции (ASK, FSK, PSK, QAM, CPM и VSB) с внутренним источником модулирующего сигнала с полосой 6 МГц.

Серия состоит из трёх моделей: TSG4102A (до 2 ГГц), TSG4104A (до 4 ГГц) и TSG4106A (до 6 ГГц). С помощью дополнительных программных опций можно активировать генерацию сигналов стандартов: GSM, GSM EDGE, W-CDMA, APCO-25, DECT, NADC, PDC и TETRA. А с помощью опции EIQ становится возможным формировать сигналы с максимальной полосой цифровой модуляции от внешнего источника до 200 МГц. Полное описание всех характеристик этих генераторов Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Частота: 0 Гц – 2 ГГц (модель TSG4102A).
Частота: 0 Гц – 4 ГГц (модель TSG4104A).
Частота: 0 Гц – 6 ГГц (модель TSG4106A).
Выходная мощность: от -110 дБм до +16,5 дБм.
Погрешность амплитуды (при мощности более -60 дБм): от ±0,15 дБ до ±0,4 дБ.
Фазовый шум на 1 ГГц: -113 дБн/Гц (отстройка на 20 кГц).
Аналоговая модуляция от внутреннего или внешнего источника: АМ, ЧМ, ФМ, ИМ.
Векторная модуляция (опция): ASK, QPSK, DQPSK, pi/4 DQPSK, 8PSK, FSK, CPM, QAM и др.
Создание сигналов (опция): GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC и TETRA.
Максимальная полоса модуляции от внешнего источника: 200 МГц (опция EIQ).
Экран: графический. Интерфейсы: Ethernet, USB, IEEE-488 (GPIB), RS-232.
Масса: 5,4 кг. Габариты: 114 x 216 x 347 мм. Рабочая температура: от +5°С до +40°С.
Отличная точность, все виды модуляции, оптимальная цена

Нужен генератор с более высокой частотой? Смотрите серию Anritsu MG3690C.
Все серии современных генераторов представлены здесь: Генераторы сигналов высокочастотные.



ПОДРОБНОЕ ОПИСАНИЕ

Векторные генераторы сигналов серии Tektronix TSG4100A обладают характеристиками генераторов среднего ценового диапазона с полосой модуляции до 200 МГц, но предлагаются по цене радиочастотных генераторов начального уровня. Возможности серии TSG4100A позволяют создавать сигналы с минимальным уровнем паразитных составляющих, низким фазовым шумом (-113 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц) и превосходным разрешением по частоте (1 мкГц на любой частоте). Четыре вида аналоговой модуляции входят в стандартную конфигурацию серии TSG4100A.

Простое программное обновление опциями VMxx позволяет расширить функциональность этих генераторов более сложными векторными и цифровыми видами модуляции, обеспечивая гибкость и защиту инвестиций. Генераторы серии TSG4100A отлично сочетаются с другими приборами компании Tektronix, такими как USB-анализатор спектра реального времени RSA306B и комбинированные осциллографы MDO3000 и MDO4000C.

Генератор серии Tektronix TSG4100A вместе с анализатором спектра реального времени Tektronix RSA306B

Генератор серии Tektronix TSG4100A вместе с анализатором спектра Tektronix RSA306B.



Аналоговая модуляция входит в стандартную комплектацию

В базовой комплектации генераторы серии Tektronix TSG4100A обеспечивают четыре вида аналоговой модуляции: амплитудная модуляция АМ, частотная модуляция ЧМ, фазовая модуляция ФМ и импульсная модуляция ИМ. Источником модуляции может служить как внутренний генератор, так и внешний.

Внутренний источник выдаёт: синусоидальный, линейно изменяющийся, пилообразный, прямоугольный и шумоподобный сигналы. Вход для подачи внешнего модулирующего сигнала расположен на задней панели прибора. Также модулирующий сигнал внутреннего источника может быть снят с выхода на задней панели.

В верхней части этой фотографии показан экран генератора серии TSG4100A. Для несущей 2,4 ГГц выбран частотный тип модуляции (FM) с девиацией 50 кГц. В нижней части этой фотографии показан экран анализатора спектра, который анализировал сигнал, выдаваемый этим генератором. Отчётливо видны частотные составляющие, повторяющиеся с шагом 50 кГц.

Формирование частотно модулированного сигнала с помощью генератора серии Tektronix TSG4100A и анализ спектра этого сигнала

Формирование частотно модулированного сигнала и анализ спектра этого сигнала.



Векторная модуляция

Генераторы серии TSG4100A полностью поддерживают векторную модуляцию радиочастотных сигналов в диапазоне частот от 400 МГц до 6 ГГц. Для создания модулирующего сигнала в них используется встроенный двухканальный генератор сигналов произвольной формы, работающий на частоте 125 МГц. Генераторы TSG4100A обеспечивают поддержку наиболее распространённых схем векторной модуляции: ASK, QPSK, DQPSK, pi/4 DQPSK, 8PSK, FSK, CPM, QAM (от 4 до 256), 8VSB и 16VSB. Кроме того, они поддерживают все используемые в системах цифровой связи фильтры для формирования стандартных импульсов: приподнятый косинус, корень квадратный из приподнятого косинуса, фильтр Гаусса, фильтр с прямоугольной или треугольной характеристикой и другие. Также есть возможность добавлять в сигнал аддитивный белый гауссов шум (AWGN).

При установке соответствующей программной опции, генератор обеспечивает быструю настройку и формирование таких протоколов цифровой связи: GSM, GSM EDGE, W-CDMA, APCO-25, DECT, NADC, PDC и TETRA. Пользователь сам может выбирать требуемый вид модуляции, скорость передачи символов, коэффициент заполнения TDMA и типы фильтров цифровых сигналов. В соответствии с заданными протоколами конфигурируются выходы на задней панели для цифровых сигналов TDMA, начала кадра и тактовой частоты символов. Для настройки генераторов модулирующих сигналов согласно этим протоколам не требуются внешние компьютеры или программное обеспечение сторонних фирм.

Сигналы I/Q вычисляются в режиме реального времени. Из символов формируются констелляционные диаграммы, затем выполняется цифровая фильтрация и повышается частота дискретизации до 125 Мвыб/с, после чего сигнал поступает на квадратурный модулятор через 14-разрядные ЦАП. Символы могут быть представлены заданной кодовой последовательностью или псевдослучайной двоичной последовательностью (PRBS), формируемой внутренним источником, а также загружены в виде списка размером до 16 Мбит.

В качестве примера, на этой фотографии показан экран генератора серии TSG4100A с настройками для формирования радиочастотного сигнала стандарта W-CDMA (для этого необходимы опции VM00 и VM03). Центральная частота канала выбрана равной 2,120 ГГц. Скорость передачи символов равна 3,840 МГц. Другие параметры этого сигнала также могут быть сконфигурированы пользователем.

Установки генератора серии Tektronix TSG4100A для формирования сигнала стандарта W-CDMA

Установки генератора Tektronix TSG4100A для формирования сигнала стандарта W-CDMA.



Спектр сформированного сигнала W-CDMA показан на этой фотографии.

Спектр сигнала W-CDMA, сформированного генератором Tektronix TSG4100A

Спектр сигнала W-CDMA, сформированного генератором Tektronix TSG4100A.



Констелляционная диаграмма сформированного сигнала W-CDMA (диаграмма-созвездие) показана на этой фотографии.

Констелляционная диаграмма сигнала W-CDMA, сформированного генератором Tektronix TSG4100A

Констелляционная диаграмма (диаграмма-созвездие) сформированного сигнала W-CDMA.



А вот пример работы опции VM00 (базовые форматы векторной модуляции). На этом скриншоте показана диаграмма-созвездие и спектр сигнала с модуляцией QAM 256. Центральная частота канала равна 2,45 ГГц. Ширина канала около 8 МГц. Скорость передаваемых символов равна 6 000 000 в секунду.

Пример формирования с помощью генератора серии Tektronix TSG4100A сигнала с модуляцией QAM 256

Пример формирования сигнала с модуляцией QAM 256.



Термостатированный генератор тактовой частоты

В приборах серии TSG4100A с установленной опцией M00 используется термостатированный генератор тактовой частоты (OCXO). Он выполнен на основе резонатора 10 МГц, помещённого в термостат и работающего на частоте третьей гармоники (SC-cut). Такая технология изготовления тактового генератора обеспечивает в 100 раз лучшую стабильность и в 100 раз меньший фазовый шум (при малых отстройках от несущей) по сравнению с приборами, в которых используется кварцевый резонатор типа TCXO.

В приборах серии TSG4100A с установленной опцией M01 используется упрощённый внутренний генератор тактовой частоты, контролируемый напряжением, типа VCXO.

На этом рисунке показаны графики зависимостей фазового шума SSB генераторов Tektronix TSG4102A-M00, TSG4104A-M00 и TSG4106A-M00 от частоты несущей и уровня отстройки от несущей.

Графики зависимостей фазового шума SSB генераторов Tektronix TSG4102A-M00, TSG4104A-M00 и TSG4106A-M00 от частоты несущей и уровня отстройки от несущей.

Графики зависимостей фазового шума SSB от частоты несущей и уровня отстройки.



Конструктивное исполнение генераторов сигналов серии Tektronix TSG4100A

Конструктивно векторные генераторы серии TSG4100A выполнены в небольшом лабораторном корпусе. Генераторы оснащены цветным графическим экраном и удобными органами управления, включая поворотную ручку для плавного изменения значений. Крепёжный комплект TSG4100A-RM2 позволяет горизонтально установить два таких прибора в стандартную стойку.

На задней панели генераторов располагаются все необходимые дополнительные разъёмы: вход и выход опорной тактовой частоты 10 МГц, вход и выход аналоговой модуляции, вход и выход векторной модуляции I/Q и выходы синхронизации. Внешний вид передней и задней панелей генераторов показан на этой фотографии.

Внешний вид передней и задней панелей генераторов серии Tektronix TSG4100A

Внешний вид передней и задней панелей генераторов серии Tektronix TSG4100A.

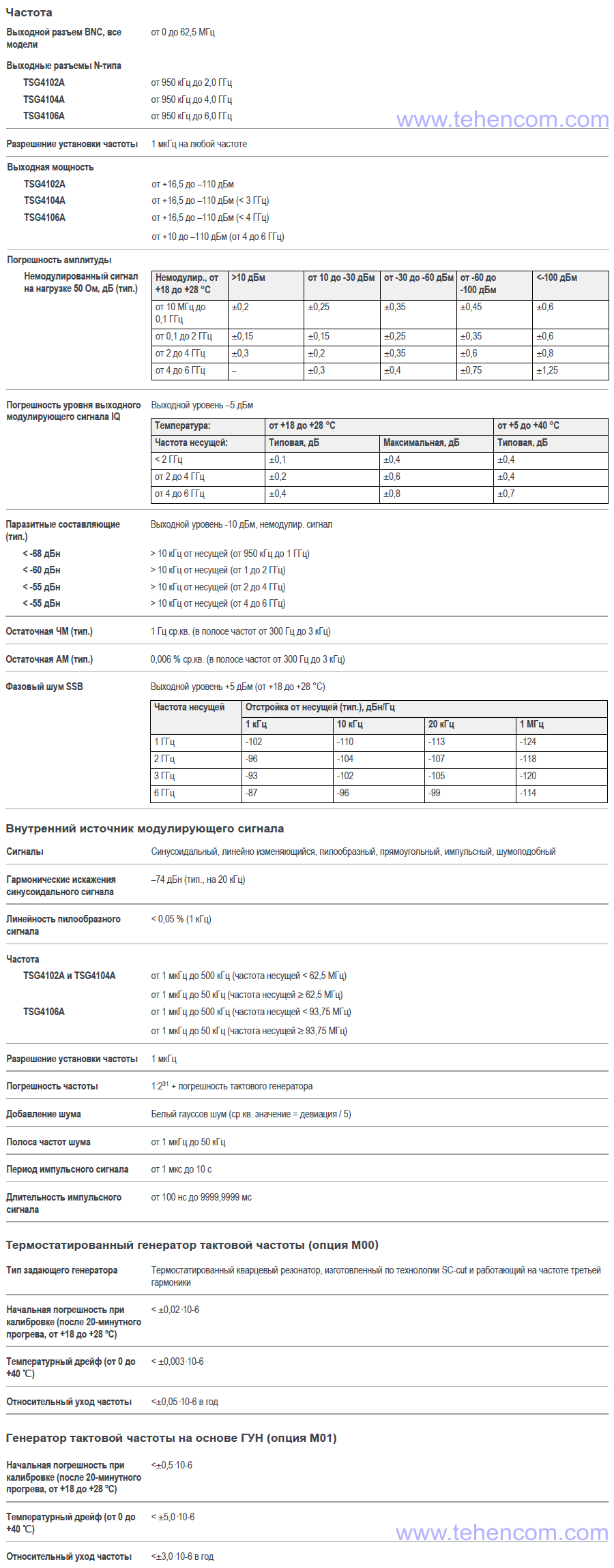

Технические характеристики генераторов сигналов серии Tektronix TSG4100A

Технические характеристики генераторов сигналов серии Tektronix TSG4100A

На этом рисунке показаны только самые главные характеристики векторных измерительных генераторов сигналов Tektronix TSG4100A: диапазон частот, уровень выходной мощности, точность по амплитуде, гармонические составляющие, фазовый шум SSB, параметры внутреннего источника модуляции и два типа встроенного генератора тактовой частоты. Полный перечень технических характеристик (17 страниц) Вы можете скачать ниже на этой странице в разделе Документация в формате PDF.



Комплект поставки генераторов сигналов серии Tektronix TSG4100A

Наименование Краткое описание
Tektronix TSG4102A Векторный генератор сигналов с диапазоном частот до 2 ГГц. Необходимо добавить опцию M00 или M01.
или
Tektronix TSG4104A Векторный генератор сигналов с диапазоном частот до 4 ГГц. Необходимо добавить опцию M00 или M01.
или
Tektronix TSG4106A Векторный генератор сигналов с диапазоном частот до 6 ГГц. Необходимо добавить опцию M00 или M01.
плюс ко всем моделям:
- РЧ кабель длиной 1 м с двумя разъемами N-типа.
- Оптический диск с документацией.
- Руководство по вводу в эксплуатацию и безопасности.
- Свидетельство о калибровке.
- Шнур питания.
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет).



Опции и аксессуары для генераторов сигналов серии Tektronix TSG4100A

Ниже приводится перечень основных опций и дополнительных аксессуаров для генераторов Tektronix серии TSG4100A. Подробное описание всех опций смотрите ниже на этой странице в разделе Документация. Также посмотрите такие разделы нашего сайта: СВЧ аксессуары и Измерительные антенны.

Опция Краткое описание
VM00 Базовые форматы векторной модуляции с внутренним источником модулирующего сигнала с полосой 6 МГц.
VM01 Модуляция GSM (необходима опция VM00).
VM02 Модуляция GSM EDGE (необходима опция VM00).
VM03 Модуляция W-CDMA (необходима опция VM00).
VM04 Модуляция APCO-25 (необходима опция VM00).
VM05 Модуляция DECT (необходима опция VM00).
VM06 Модуляция NADC (необходима опция VM00).
VM07 Модуляция PDC (необходима опция VM00).
VM08 Модуляция TETRA (необходима опция VM00).
VM10 Аудиосигнал.
EIQ Внешний источник модулирующего сигнала с полосой 200 МГц (необходима опция VM00).
M00 Внутренний термостатированный генератор тактовой частоты: ±0,05*10-6 в год.
M01 Внутренний генератор тактовой частоты, управляемый напряжением: ±3*10-6 в год.
GPIB Интерфейс IEEE-488 (GPIB) для подключения к компьютеру.
TSG4100A-RM1 Комплект для монтажа в стойку одного прибора серии TSG4100A.
TSG4100A-RM2 Комплект для монтажа в стойку двух приборов серии TSG4100A.
D1 Протокол с данными калибровки.
Аксессуар Краткое описание
TSG4100A-ATT Радиочастотный аттенюатор 30 дБ, 5 Вт, до 6 ГГц.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей векторных генераторов серии Tektronix TSG4100A, их технических характеристик и режимов работы:

Описание и характеристики генераторов Tektronix TSG4100A (на русском) (22 стр.; 2 МБ)

Руководство пользователя генераторов Tektronix TSG4100A (на английском) (99 стр.; 4 МБ)
