Лабораторные измерители LCR Sourcetronic серии ST2829
модели: ST2829A (до 300 кГц), ST2829B (до 500 кГц) и ST2829C (до 1 МГц)

Прецизионные измерители LCR с максимальными возможностями

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Лабораторные измерители LCR Sourcetronic серии ST2829, модели: ST2829A (до 300 кГц), ST2829B (до 500 кГц) и ST2829C (до 1 МГц)



КРАТКОЕ ОПИСАНИЕ

Измерители LCR серии ST2829 немецкой компании Sourcetronic обладают максимальной точностью и самыми широкими возможностями по сравнению с другими моделями измерителей LCR этой фирмы. Серия Sourcetronic ST2829 состоит из трёх идентичных приборов, которые отличаются только верхним диапазоном частот: модель ST2829A работает до 300 кГц, модель ST2829B до 500 кГц, а модель ST2829C до 1 МГц. Базовая точность измерения у всех трёх моделей одинаковая и составляет 0,05%.

Для серии ST2829 выпускаются все аксессуары, необходимые для калибровки прибора и проведения точных измерений параметров компонентов в различных корпусах - от классических с двумя гибкими выводами, до миниатюрных SMD компонентов. Также стоит отметить функциональное программное обеспечение для компьютера, с помощью которого можно автоматизировать процесс измерений, обработки и хранения результатов. Полное описание всех характеристик LCR измерителей Sourcetronic ST2829 Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Частота: 20 Гц - 300 кГц (модель ST2829A)
Частота: 20 Гц - 500 кГц (модель ST2829B)
Частота: 20 Гц - 1 МГц (модель ST2829C)
Базовая точность: 0,05 %.
Диапазон измерения индуктивности: от 0,00001 мкГн до 9,9999 кГн.
Диапазон измерения ёмкости: от 0,00001 пФ до 9,99999 Ф.
Диапазон измерения сопротивления: от 0,00001 Ом до 99,9999 МОм.
Диапазон измерения добротности: от 0,0001 до 99 999.
Измерительное напряжение 5 мВ - 10 В (СКЗ), измерительный ток 50 мкА - 100 мА (СКЗ).
Встроенный источник напряжения смещения постоянного тока 10 В / 100 мА.
Цветной графический экран 17,7 см (разрешение 800 x 480). Масса: 13 кг.
Интерфейсы: Ethernet/LXI, USB, RS-232 (стандартно); IEEE-488.2 (GPIB) (опция).
Прецизионные измерители LCR с максимальными возможностями

Нужен точный мультиметр без измерения индуктивности? Смотрите модель Keithley DMM6500.
Все серии мультиметров представлены здесь: главная страница по лабораторным мультиметрам.



ПОДРОБНОЕ ОПИСАНИЕ

Выпускается множество лабораторных мультиметров, которые могут измерять электрическое сопротивление и электрическую ёмкость, но не могут измерять индуктивность. Для точного измерения индуктивности требуются специальные приборы, которые называются измерители LCR (или же RLC-метры).

Серия LCR измерителей Sourcetronic ST2829 - это лабораторные прецизионные приборы, специально предназначенные для измерения комплексного сопротивления на переменном токе. Измерители серии ST2829 могут измерять 13 основных и вспомогательных параметров: L, C, R, Z, Y, X, B, G, D, Q, Тета, DCR, Дельта % (Vdc-Idc). При этом базовая точность измерений находится на уровне 0,05 %.

Для примера, на этом скриншоте показан экран прибора серии ST2829 с результатами измерений индуктивности и добротности. Кроме собственно результата измерения, на экране представлена информация об условиях тестирования: уровень тестового напряжения, частота, на которой выполнялось измерение и пр.

Экран Sourcetronic ST2829 с результатами измерений индуктивности и добротности

Экран Sourcetronic ST2829 с результатами измерений индуктивности и добротности.



Разнообразие измерительных возможностей приборов Sourcetronic ST2829

LCR измерители серии Sourcetronic ST2829 обеспечивают множество возможностей автоматизации измерений. Одна из таких возможностей - это проведение серии автоматических измерений по заранее заданному списку частот. Пример работы в этом режиме показан на данном скриншоте. В этом примере измерялись активная и реактивная составляющие сопротивления на разных частотах.

Экран Sourcetronic ST2829 с результатами автоматического измерения активной и реактивной составляющих сопротивления на нескольких частотах из списка

Экран Sourcetronic ST2829 с результатами автоматического измерения активной и реактивной составляющих сопротивления на разных частотах.



Также стоит отметить автоматическую калибровку измерителей серии ST2829, в процессе которой вычисляются поправочные коэффициенты для используемой измерительной схемы, что позволяет устранить погрешности, вызванные измерительными цепями самого прибора, а также соединительными проводами.

Но максимальная автоматизация и удобство работы достигается при использовании приборов серии Sourcetronic ST2829 с дополнительным компьютерным программным обеспечением STMeter 4.0, основные возможности которого показаны ниже на этой странице.



Компьютерное программное обеспечение STMeter 4.0

Под управлением дополнительного компьютерного программного обеспечения STMeter 4.0 измерители LCR серии Sourcetronic ST2829 полностью раскрываются. Программа STMeter 4.0 может быть установлена на любой компьютер с Windows 7, 8 или 10 и обеспечивает удобный доступ ко всем функциям и настройкам прибора Sourcetronic ST2829. С помощью этой программы можно полностью автоматизировать процесс измерений, обработки и хранения результатов.

Для демонстрации возможностей программы STMeter 4.0 ниже приводятся несколько её скриншотов с кратким описанием. Полную информацию смотрите ниже на этой странице в разделе Документация.

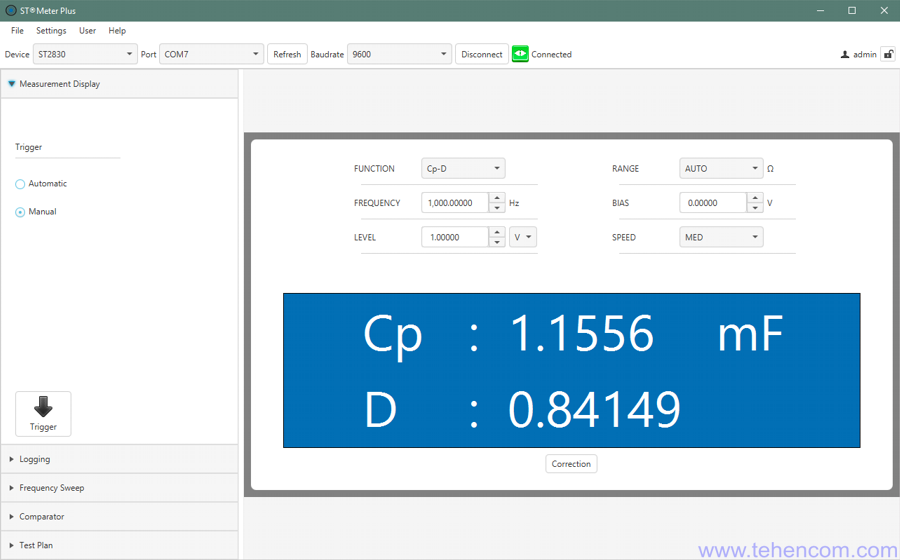

Основной измерительный экран программы STMeter 4.0 для измерителей LCR серии Sourcetronic ST2829

Основной измерительный экран программы STMeter 4.0.
Нажмите на фото, чтобы увеличить изображение.

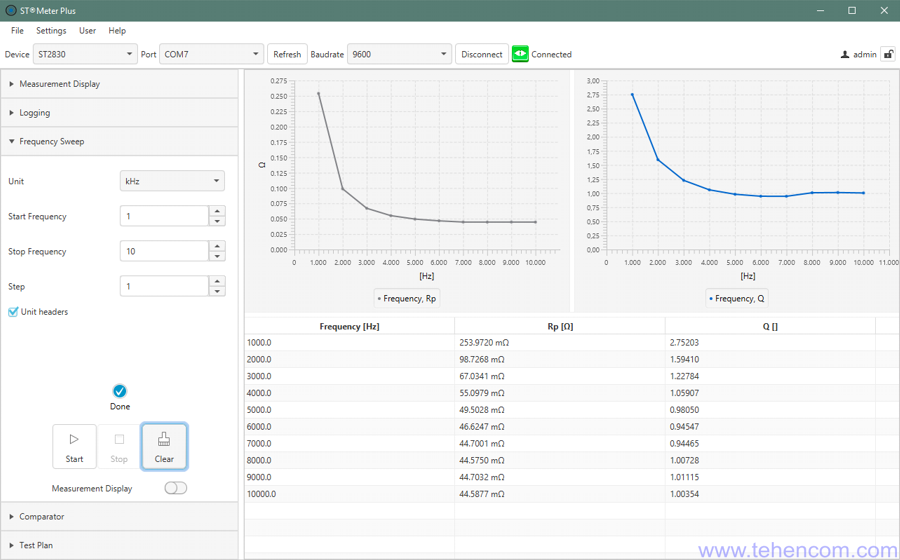

Автоматическое измерение с помощью Sourcetronic ST2829 под управлением программы STMeter 4.0 на разных частотах из списка значений

Автоматическое измерение на разных частотах из списка значений.
Нажмите на фото, чтобы увеличить изображение.



Автоматическое выполнение сложных измерительных последовательностей с помощью Sourcetronic ST2829 под управлением программы STMeter 4.0

Автоматическое выполнение сложных измерительных последовательностей.
Нажмите на фото, чтобы увеличить изображение.



Задняя панель LCR измерителей Sourcetronic ST2829

На задней панели LCR измерителей серии Sourcetronic ST2829 расположены интерфейсы для подключения к персональному компьютеру: Ethernet (LAN), USB и RS-232 (сноски 2, 4 и 7 на рисунке). Эти интерфейсы входят в стандартную комплектацию приборов. В качестве дополнительной опции, измерители ST2829 могут быть укомплектованы интерфейсом IEEE-488.2 (GPIB) (сноска 6 на рисунке).

Задняя панель LCR измерителей серии Sourcetronic ST2829 содержит все необходимые разъёмы

Задняя панель LCR измерителей Sourcetronic ST2829 содержит все необходимые разъёмы.



Основные технические характеристики LCR измерителей Sourcetronic ST2829

Основные технические характеристики LCR измерителей Sourcetronic ST2829

Это основные характеристики лабораторных LCR измерителей серии Sourcetronic ST2829. Полный перечень технических характеристик Sourcetronic ST2829 смотрите ниже на этой странице в разделе Документация.



Комплект поставки LCR измерителей серии Sourcetronic ST2829

Наименование Краткое описание
Sourcetronic ST2829A Лабораторный измеритель LCR с частотным диапазоном 20 Гц - 300 кГц
или
Sourcetronic ST2829B Лабораторный измеритель LCR с частотным диапазоном 20 Гц - 500 кГц
или
Sourcetronic ST2829C Лабораторный измеритель LCR с частотным диапазоном 20 Гц - 1 МГц
плюс:
ST26011B Зажимы типа "крокодил" с четырёхпроводным подключением (Kelvin-Terminal-Test-Leads)
ST26048 Адаптер с четырёхпроводным подключением для измерения параметров компонентов с гибкими выводами (4-terminal test fixture)
ST26010 Пластина для закорачивания выводов измерительного адаптера при калибровке измерителя (shorting plate)
- Шнур питания
- Руководство пользователя
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для LCR измерителей серии Sourcetronic ST2829

Для измерителей серии Sourcetronic ST2829 выпускается несколько десятков полезных аксессуаров, с помощью которых можно точно измерять параметры устройств в различных типах корпусов. Ниже приводятся наиболее популярные аксессуары. Полный перечень смотрите ниже на этой странице в разделе Документация.

Обязательно обратите внимание на дополнительное компьютерное программное обеспечение STMeter 4.0, с помощью которого можно полностью автоматизировать процесс измерений, обработки и хранения результатов.

Фото аксессуара Наименование и краткое описание
Sourcetronic ST26004S-1 Sourcetronic ST26004S-1 - зажимы типа "крокодил" с четырёхпроводным подключением (Kelvin Test Leads)

Sourcetronic ST26009B Sourcetronic ST26009B - адаптер с четырёхпроводным подключением с измерительным пинцетом для измерения параметров компонентов в SMD корпусах (SMD Test Tweezers)

Sourcetronic ST26008A Sourcetronic ST26008A - адаптер с четырёхпроводным подключением для измерения параметров компонентов в SMD корпусах (SMD Test Fixture)

Sourcetronic STMeter 4.0 Sourcetronic STMeter 4.0 - компьютерное программное обеспечение для автоматизации процесса измерений, обработки и хранения результатов



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей точных лабораторных LCR измерителей серии Sourcetronic ST2829, их технических характеристик и режимов работы:

Руководство по эксплуатации LCR измерителей Sourcetronic ST2829 (на английском) (119 стр.; 3 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора измерителя LCR, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
