Модульная измерительная платформа EXFO FTB-4 Pro
для полного тестирования оптических волокон (анализ спектра, дисперсия и др.)
и сетей передачи данных до 111,81 Гбит/с (Ethernet, OTN, SDH, PDH, Fibre Channel, CPRI и др.)

Максимальный анализ оптоволоконных линий и протоколов передачи данных

Содержание страницы:

Краткое описание

Подробное описание

Анализ оптического спектра

Анализ ХД и ПМД дисперсии

Модули рефлектометра

Потери и отражение ORL

Анализ протоколов

Видеомикроскоп

Технические данные

Комплект поставки

Опции и аксессуары

Документация

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Модульная измерительная платформа EXFO FTB-4 Pro для полного тестирования оптических волокон (анализ спектра, дисперсия и др.) и сетей передачи данных до 111,81 Гбит/с (Ethernet, OTN, SDH, PDH, Fibre Channel, CPRI и др.)



КРАТКОЕ ОПИСАНИЕ

Модульная измерительная платформа EXFO FTB-4 Pro предназначена для анализа оптоволоконных линий (включая дисперсию и оптический спектр), а также всех протоколов передачи данных вплоть до 111,81 Гбит/с. В платформу можно установить четыре измерительных модуля одинарной толщины либо два модуля двойной толщины либо один модуль двойной и два модуля одинарной толщины. Типы установленных модулей определяют измерительные возможности платформы.

Существует шесть модулей для анализа оптического спектра (серии FTBx-52x5 и FTB-52x0), один модуль для анализа дисперсии (FTB-5700), пять модулей оптического рефлектометра (серия FTBx-700C), включая уникальный модуль рефлектометра с изменяемой длиной волны (FTBx-740C), восемь модулей для измерения оптических потерь, обратного отражения и сертификации волокон (серии FTBx-940 и FTBx-945), один модуль для анализа протоколов до 111,81 Гбит/с (FTBx-88200NGE) и два модуля для анализа протоколов до 11,318 Гбит/с (FTBx-8880 и FTBx-8870). Кроме того, к платформе можно подключить видеомикроскоп для проверки качества оптических коннекторов (серия FIP-400B).

Сама платформа EXFO FTB-4 Pro представляет собой мощный компьютер с четырёхядерным процессором и операционной системой Windows 10. Платформа выполнена в эргономичном корпусе и оснащена большим, качественным сенсорным экраном с диагональю 25,6 см и разрешением 1280 x 800. Большой экран прибора существенно упрощает конфигурирование тестов и просмотр результатов измерений, а мощный процессор быстро выполняет всю обработку. Наличие операционной системы Windows 10 позволяет без ограничений устанавливать на платформу любые программы.

Измерительная платформа EXFO FTB-4 Pro оснащена самыми современными интерфейсами для подключения к компьютеру и периферийным устройствам: Gigabit Ethernet, один USB 3.0 и два USB 2.0. Также есть разъём Display port к которому, при необходимости, можно подключить дополнительный внешний монитор. В качестве недорогой опции доступны встроенные Wi-Fi и Bluetooth. А ещё к платформе можно подключить внешний беспроводной 3G/4G модем и приёмник GPS. Для обеспечения длительной автономной работы, в платформе используется качественный Li-ion аккумулятор большой ёмкости. Полное описание всех характеристик EXFO FTB-4 Pro Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Измерение параметров оптоволоконных линий (анализ спектра, дисперсия, рефлектометрия, потери, ORL и др.), а также тестирование протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.).
Операционная система: Windows 10. Процессор: 4 ядра. ОЗУ: 4 ГБ.
Сенсорный экран 25,6 см (разрешение 1280 x 800).
Встроенный измеритель оптической мощности и просветка VFL (опция VPM2X).
Интерфейсы: USB 3.0, 1G Ethernet и Display port (стандартно), Wi-Fi и Bluetooth (опция RF).
Внутренняя флеш память: 128 ГБ (стандартно). Тип аккумулятора: Li-ion.
Масса: 4,6 кг. Габариты: 199 x 333 x 170 мм. Рабочая температура: от 0°С до +40°С.
Четыре слота для установки модулей (возможности платформы зависят от типа модулей):
- топовый анализатор оптического спектра (модули FTBx-5245 и FTBx-5255)
- улучшенный анализатор оптического спектра (модули FTB-5240S и FTB-5240BP)
- базовый анализатор оптического спектра (модули FTB-5230S и FTB-5230S-OCA)
- анализатор хроматической и ПМД дисперсии (модуль FTB-5700)
- рефлектометр (46 дБ, одномод) для магистралей (модуль FTBx-750C)
- рефлектометр (42 дБ, одномод) для городских сетей (модуль FTBx-735C)
- рефлектометр (39 дБ, одномод) для PON, FTTx / MDU (модуль FTBx-730C)
- рефлектометр (36 дБ, одномод + многомод) для сетей доступа и СКС (модуль FTBx-720C)
- рефлектометр (40 дБ, одномод) с изменяемой длиной волны (модуль FTBx-740C)
- измеритель оптических потерь, отражения и сертификации волокон (модули серий FTBx-940 и FTBx-945)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 111,81 Гбит/с (модуль FTBx-88200NGE)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTBx-8880)
- анализатор Ethernet, OTN, SDH/PDH, FC и CPRI до 11,318 Гбит/с (модуль FTBx-8870)
- видеомикроскоп для оптических коннекторов (серия FIP-400B)
Максимальный анализ оптоволоконных линий и протоколов передачи данных

Нужна компактная модульная платформа на два слота? Смотрите модель EXFO FTB-2 Pro.
Необходимо ультракомпактное решение для сетей до 111,81 Гбит/с? Смотрите платформу EXFO FTB-1 Pro.
Хотите посмотреть полный список? Переходите на главную страницу по модульным платформам для ВОЛС.



ПОДРОБНОЕ ОПИСАНИЕ

Модульная измерительная платформа EXFO FTB-4 Pro позволяет эффективно решать все задачи, которые возникают при строительстве, модернизации и обслуживании современных телекоммуникационных систем. Она позволяет досконально проанализировать характеристики оптических и медных каналов передачи данных. Платформа совместима как с новейшими стандартами (100G, OTN, ROADM, LTE), так и с давно устаревшими. Точный набор возможностей платформы определяется типами установленных измерительных модулей.

Сейчас выпускаются: шесть модулей для анализа оптического спектра (серии FTBx-52x5 и FTB-52x0), один модуль для анализа дисперсии (FTB-5700), пять модулей оптического рефлектометра (серия FTBx-700C), включая уникальный модуль рефлектометра с изменяемой длиной волны (FTBx-740C), восемь модулей для измерения оптических потерь, отражения и сертификации волокон (серии FTBx-940 и FTBx-945), один модуль для анализа протоколов до 111,81 Гбит/с (FTBx-88200NGE) и два модуля для анализа протоколов до 11,318 Гбит/с (FTBx-8880 и FTBx-8870). Далее на этой странице подробно рассказано о возможностях каждого измерительного модуля. Также в разработке находятся дополнительные модули, которые ещё больше расширят возможности платформы EXFO FTB-4 Pro.



Модули анализаторов оптического спектра серий EXFO FTBx-52x5, FTB-5240 и FTB-5230

Анализ оптического спектра широко применяется при запуске и обслуживании систем DWDM и CWDM, при проверке магистральных усилителей EDFA, лазеров магистральных передатчиков, мультиплексоров, фильтров и других компонентов оптических сетей. А при скоростях передачи 40G, 100G и выше, измерение спектральных характеристик является обязательным элементом обеспечения работоспособности сети.

Для платформы EXFO FTB-4 Pro выпускаются три серии модулей анализаторов оптического спектра: базовая серия FTB-5230, серия с улучшенными характеристиками FTB-5240 и топовая серия FTBx-52x5 с максимальными возможностями. Конструктивно модули серий FTB-5230 и FTB-5240 одинаковые и занимают в измерительной платформе два слота. Модули серии FTBx-52x5 также занимают два слота, но конструкция их корпуса отличается. Для примера на этой фотографии показан внешний вид модуля FTB-5240S.

Внешний вид модуля анализатора оптического спектра EXFO FTB-5240S

Внешний вид модуля анализатора оптического спектра EXFO FTB-5240S.



Модуль FTB-5230S-OCA является самым простым и позиционируется как анализатор оптических каналов. Он показывает оптический спектр и измеряет центральную частоту и мощность каждого из каналов DWDM, CWDM или DWDM поверх CWDM, но не может измерять OSNR (отношение сигнал/шум). Кроме того, программное обеспечение модуля FTB-5230S-OCA имеет встроенный режим проверки передатчиков CFP 40GBase-LR4, CFP 100GBase-LR4 и CFP 100GBase-LR10. При необходимости, модуль FTB-5230S-OCA в любой момент может быть модернизирован до уровня FTB-5230S с помощью программной опции.

Модуль FTB-5230S обладает всеми возможностями FTB-5230S-OCA, а также может измерять отношение сигнал/шум (OSNR) индивидуально в каждом канале в соответствии со стандартом IEC 61280-2-9 (методом интерполяции). Такой метод измерения OSNR подходит для CWDM и для тех DWDM, в которых не используются переконфигурируемые оптические мультиплексоры ввода-вывода ROADM.

Для оптических сетей, в которых используется ROADM, или если скорость передачи составляет 40G, 100G и более, необходимо использовать анализаторы серии FTB-5240 или серии FTBx-52x5. В серии FTB-5240 три модели модулей: FTB-5240S, FTB-5240S-P и FTB-5240BP. Модуль FTB-5240S-P содержит встроенный контроллер поляризации и вместе с опцией InB позволяет проводить измерение отношения сигнал/шум (OSNR) даже в сетях, содержащих ROADM. В серии FTBx-52x5 также три модели модулей: FTBx-5245, FTBx-5245-P и FTBx-5255. Модули FTBx-5245-P и FTBx-5255 тоже содержат встроенный контроллер поляризации и вместе с опцией InB позволяют проводить измерение отношения сигнал/шум (OSNR) даже в сетях, содержащих ROADM.

Из всей линейки EXFO самыми функциональными и технически совершенными анализаторами оптического спектра являются модули FTB-5240BP, FTBx-5245-P и FTBx-5255. Они поддерживают все современные технологии, включая измерение при вводе в эксплуатацию Pol-Mux OSNR по стандарту IEC 61282-12 при скоростях 40G/100G/200G/400G, исчерпывающий анализ DWDM систем даже с ультраплотным размещением каналов с сеткой 25 ГГц и 12,5 ГГц, а также множество других функций и возможностей.

Отдельно необходимо выделить модуль анализатора оптического спектра FTBx-5255. Этот модуль не только обладает максимальной точностью из всей линейки EXFO, но также является единственным модулем, который поддерживает измерение Pol-Mux OSNR по стандарту IEC 61282-12 при скоростях 40G/100G/200G/400G непосредственно в процессе эксплуатации.

На этом скриншоте показан оптический спектр 10G DWDM системы с размещением каналов с сеткой 100 ГГц, в которой используется ROADM. В таблице под графиком приводятся результаты измерений отдельно для каждого активного канала: центральная длина волны, мощность, измеренное по методу in-band отношение сигнал/шум (OSNR), величина шума, ширина канала по уровню -3 дБ, ширина канала по уровню -20 дБ.

Оптический спектр 10G DWDM с ROADM, измеренный с помощью модуля FTB-5240BP

Оптический спектр 10G DWDM с ROADM, измеренный с помощью модуля FTB-5240BP.



Модуль анализатора хроматической и поляризационной модовой дисперсии EXFO FTB-5700

При передаче световых импульсов по оптическому волокну, помимо затухания мощности импульса, наблюдается эффект искажения формы самого импульса, что в свою очередь приводит к невозможности корректно восстановить на принимающей стороне переданную последовательность нулей и единиц. Такое искажение формы импульса возникает из-за двух видов дисперсии, присущих оптическому волокну: хроматической дисперсии (ХД) и поляризационной модовой дисперсии (ПМД). Поэтому для корректной передачи информации по оптоволокну, особенно на большие расстояния и при высоких скоростях (10G и более), необходимо измерять оба вида дисперсии и при необходимости корректировать хроматическую дисперсию с помощью правильно подобранных компенсаторов.

Для платформы EXFO FTB-4 Pro выпускается модуль анализатора ХД и ПМД дисперсии FTB-5700. Он занимает в измерительной платформе два слота. Его внешний вид показан на этой фотографии.

Внешний вид модуля анализатора дисперсии EXFO FTB-5700

Внешний вид модуля анализатора дисперсии EXFO FTB-5700.



Модуль анализатора ХД и ПМД дисперсии EXFO FTB-5700 позволяет выполнять все необходимые измерения для обеспечения оптимальной работы сетей 10G, 40G и 100G. Измерения выполняются в соответствии со стандартами: EIA/TIA FOTP-175B для хроматической дисперсии и EIA/TIA FOTP-243, IEC 61282-9 для поляризационной модовой дисперсии. Результаты измерений содержат четыре главные характеристики хроматической дисперсии, три главные характеристики поляризационной модовой дисперсии и общую длину измеряемого волокна. И что очень полезно в работе, Вы можете указать протокол и скорость передачи, а программное обеспечение сразу после окончания измерения покажет, прошло ли волокно проверку.

На этом скриншоте показаны результаты измерений дисперсии волокна длиной 25 266 метров. Справа внизу указан протокол и скорость передачи данных, которые будут использоваться: STM64. Кроме конкретных цифр для каждого параметра дисперсии, программа отобразила отметку PASS (годен) для ХД и отметку PASS (годен) для ПМД, что означает, что для этого волокна параметры дисперсии соответствуют стандартам и STM64 сможет корректно работать.

Измерение дисперсии оптического волокна с помощью модуля FTB-5700

Измерение дисперсии оптического волокна с помощью модуля FTB-5700.



Модули оптического рефлектометра серии EXFO FTBx-700C для платформы EXFO FTB-4 Pro

Для измерительной платформы EXFO FTB-4 Pro выпускается серия качественных оптических рефлектометров EXFO FTBx-700C. Серия состоит из четырёх моделей: модуль FTBx-750C (46 дБ, одномод) для протяжённых магистралей, модуль FTBx-735C (42 дБ, одномод) для городских сетей, модуль FTBx-730C (39 дБ, одномод), оптимизированный для PON, FTTx / MDU и модуль FTBx-720C (36 дБ одномод + 29 дБ многомод) для сетей доступа и СКС. Кроме вышеперечисленных классических рефлектометров, для платформы EXFO FTB-4 Pro выпускается уникальный модуль: FTBx-740C. Это рефлектометр с изменяемой в пределах от 1528 до 1563 нм длиной волны, что соответствует C диапазону DWDM.

На фотографии ниже показан модуль EXFO FTBx-730C в конфигурации SM8, который кроме рефлектометра со стандартными длинами волн 1310 нм и 1550 нм (верхний коннектор с зелёным ободком), также содержит рефлектометр для тестирования активных волокон, с рабочей длиной волны 1650 нм и встроенным фильтром (нижний коннектор с зелёным ободком). На этой фотографии модуль показан отдельно от платформы EXFO FTB-4 Pro. Все рефлектометрические модули серии FTBx-700C имеют одинарную толщину.

Модуль оптического рефлектометра EXFO FTBx-730C-SM8 серии EXFO FTBx-700C для платформы EXFO FTB-4 Pro

Модуль оптического рефлектометра EXFO FTBx-730C-SM8 серии EXFO FTBx-700C.



Для управления всеми модулями оптических рефлектометров серии FTBx-700C используется единая программа, которая установлена на платформе EXFO FTB-4 Pro. Интерфейс пользователя полностью русифицирован. Все настройки просты и понятны, а результаты измерений отображаются в графическом и табличном виде. Программа работы с рефлектограммами объединяет двадцатилетний опыт компании EXFO в этой области и содержит все необходимые функции, которые только могут понадобиться на практике.

На этом рисунке, в качестве примера, показан скриншот этой программы. В верхней части отображается рефлектограмма на двух длинах волн: 1310 нм (текущий, чёрный график) и 1550 нм (светло-серый график). Под рефлектограммой располагается таблица событий, в которой приводятся автоматически рассчитанные результаты потерь, отражения и т.д. для каждого события, обнаруженного в исследуемом оптическом волокне на длине волны 1310 нм. Чтобы посмотреть результаты на 1550 нм, достаточно нажать одну кнопку. Справа расположены основные кнопки управления, в том числе и кнопка быстрого сохранения с автоматическим наименованием файлов.

Скриншот программы управления рефлектометрическими модулями серии EXFO FTBx-700C

Скриншот программы управления рефлектометрическими модулями серии EXFO FTBx-700C.



Кроме классических рефлектограмм, модули серии EXFO FTBx-700C могут выполнять измерения в режиме iOLM. В этом режиме, модуль рефлектометра на каждой длине волны проводит серию измерений с разной длительностью зондирующих импульсов и объединяет их в простую и интуитивно понятную графическую блок-схему, показывая положение, потери, отражение и тип каждого элемента. При этом, параметры тестирования для каждого индивидуального измерения определяются интеллектуальными алгоритмами прямо в процессе работы. Так как все оптические волокна являются разными, у каждого измерения iOLM будет свой набор параметров тестирования в зависимости от длины волокна, потерь и значения отражения.

Поскольку в режиме iOLM на каждой длине волны проводится несколько измерений, в результате получается точная и наглядная картина состояния каждого волокна, понятная даже для новичков. В качестве примера, на этом рисунке показан скриншот программы с результатами измерений в режиме iOLM. В верхней части находится графическое представление всех найденных в волокне событий с указанием точных расстояний до них и между ними. В средней части показаны вносимые и обратные потери всего канала на трёх длинах волн (1310 нм, 1490 нм и 1550 нм). В нижней части располагается таблица событий, в которой можно просмотреть расширенную информацию по каждому событию.

Скриншот программы управления модулями серии EXFO FTBx-700C в режиме iOLM

Скриншот программы управления модулями серии EXFO FTBx-700C в режиме iOLM.



Кроме этих двух режимов (рефлектометр и iOLM), модули серии EXFO FTBx-700C могут содержать различные дополнительные опции, которые ещё больше расширяют функционал и обеспечивают решение любых задач по тестированию оптических волокон (одномодовых и многомодовых) в любых типах сетей (магистрали, городские, PON, СКС и т.д.). Полное описание всех характеристик рефлектометрических модулей серии EXFO FTBx-700C смотрите ниже на этой странице в разделе Документация.



Модули для измерения оптических потерь (IL) и отражения (ORL) серий EXFO FTBx-940 и FTBx-945

Серии модулей EXFO FTBx-940 и FTBx-945 предназначены для быстрого и точного измерения потерь и отражений в оптических волокнах на стандартных длинах волн: 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм и 1625 нм. Если на втором конце оптоволокна установлен совместимый модуль, то буквально за несколько секунд для каждой поддерживаемой длины волны можно получить: длину волокна, потери в дБ в прямом направлении, потери в дБ в обратном направлении, средние потери, отражение (ORL) в прямом направлении и отражение (ORL) в обратном направлении, а также провести сертификацию волокна на соответствие различным стандартам.

В рамках серий FTBx-940 и FTBx-945 выпускается 8 моделей модулей, которые отличаются комбинациями поддерживаемых длин волн и измерительными возможностями. Модули FTBx-940 являются самыми простыми, измеряют потери, но не поддерживают измерение отражения (ORL). Модули FTBx-945 могут измерять как потери, так и отражение. Если модуль укомплектован опцией iCERT, то он также может выполнять сертификацию волокон на соответствие различным стандартам кабелей (TIA-568, ISO/IEC 14763, ISO/IEC 11801 и др.), а также на соответствие требованиям протоколов передачи данных (Ethernet, Fibre Channel и др.).

На фотографии ниже показан внешний вид модуля серии EXFO FTBx-945 в полной конфигурации. Самый верхний квадратный коннектор - это основной одномодовый порт автоматического измерителя потерь и отражения с функцией FasTesT. Зелёный ободок вокруг порта означает, что в нём установлен коннектор APC с угловой полировкой, который обладает малым отражением. Сразу под одномодовым коннектором располагается второй порт. Это многомодовый автоматический измеритель потерь с функцией FasTesT. В самой нижней части модуля, под защитной крышкой, расположен коннектор классического измерителя оптической мощности с двадцатью тремя калиброванными длинами волн в диапазоне от 850 до 1650 нм.

Модуль измерителя оптических потерь, отражения и сертификации волокон EXFO FTBx-945 для платформы EXFO FTB-4 Pro

Модуль измерителя оптических потерь, отражения и сертификации волокон EXFO FTBx-945.



В качестве примера, на этом рисунке представлен скриншот программы управления модулями FTBx-940 и FTBx-945 на котором показаны результаты работы функции FasTesT: за несколько секунд для длин волн 1310 и 1550 нм были измерены суммарные потери оптоволокна и потери на отражение в двух направлениях. Кроме того, была измерена длина оптоволокна, которая в данном случае составляет 4 километра и 463 метра.

Скриншот программы управления модулями серий EXFO FTBx-940 и FTBx-945

Скриншот программы управления модулями серий EXFO FTBx-940 и FTBx-945.



Модули анализаторов протоколов серии EXFO PowerBlazer для платформы FTB-4 Pro

Серия модулей EXFO PowerBlazer для платформы EXFO FTB-4 Pro позволяет проводить исчерпывающее тестирование протоколов Ethernet, OTN, SDH/PDH, Fibre Channel, CPRI/OBSAI и др. В зависимости от модели модуля, максимальная скорость тестируемых сетей может доходить до 111,81 Гбит/с. Существует три модели модулей серии PowerBlazer: модуль FTBx-8870, модуль FTBx-8880 и модуль FTBx-88200NGE. На рисунке ниже показаны их основные возможности и отличия. Полное описание всех характеристик модулей анализаторов протоколов серии EXFO PowerBlazer смотрите ниже на этой странице в разделе Документация.

Основные возможности модулей анализаторов протоколов серии EXFO PowerBlazer для платформы EXFO FTB-4 Pro

Основные возможности модулей анализаторов протоколов серии EXFO PowerBlazer.



Самый функциональный модуль серии PowerBlazer - это модуль EXFO FTBx-88200NGE. Он имеет возможность тестирования протоколов на скоростях до 111,81 Гбит/с, включая 100G Ethernet, 111,81 Гбит/с OTN (OTU4) и 10G SDH (STM-64), а также CPRI/OBSAI, Fibre Channel и др. На фотографии ниже показан внешний вид этого модуля. Как Вы видите, он содержит только оптические интерфейсы и предназначен для современных сетей со скоростями от 10 Мбит/с до 111,81 Гбит/с. Толщина этого модуля - один слот.

Модуль EXFO FTBx-88200NGE серии PowerBlazer, для платформы FTB-4 Pro

Модуль EXFO FTBx-88200NGE серии PowerBlazer, для платформы FTB-4 Pro.



Два модуля, которые поддерживают все протоколы и интерфейсы со скоростями до 11,318 Гбит/с - это модули FTBx-8880 и FTBx-8870. Оба модуля являются универсальным решением, позволяющим тестировать Ethernet, OTN, SONET/SDH, DSn/PDH, ISDN PRI, Fibre Channel, FTTA и многое другое. Отличие FTBx-8880 от FTBx-8870 в том, что у модели FTBx-8870 отсутствуют несколько устаревших электрических интерфейсов (например отсутствует коннектор Bantam), за счёт этого модуль FTBx-8870 немного дешевле. Но разница в цене не очень значительная, поэтому рекомендуем в первую очередь рассматривать модель FTBx-8880.

На этой фотографии показан внешний вид модулей FTBx-8880 и FTBx-8870. Их толщина - один слот.

Модули EXFO FTBx-8880 и FTBx-8870 серии PowerBlazer, для платформы FTB-4 Pro

Модули EXFO FTBx-8880 и FTBx-8870 серии PowerBlazer, для платформы FTB-4 Pro.



Программа управления модулями серии PowerBlazer, установленная на платформе EXFO FTB-4 Pro, отличается мощным функционалом и одновременная проста и понятна. На рисунке ниже показано главное меню этой программы. Как Вы видите, на одном экране собраны все тесты для транспортных сетей (OTN BERT, Multi-Channel OTN, SDH BERT и др.), а также для Ethernet (EtherSAM (Y.1564), RFC 6349, RFC 2544, EtherBERT, генерация и мониторинг трафика и др.). На отдельной вкладке расположены тесты для Fibre Channel и CPRI/OBSAI. Кроме того, в этой программе есть дополнительные интеллектуальные режимы (iOptics и iSAM), которые значительно упрощают и ускоряют проведение сложных тестов.

После выбора любого из этих тестов, на экране прибора откроется соответствующее окно, в котором все основные параметры теста будут уже настроены и Вы сможете сразу запустить его. Конечно, при необходимости, можно изменить любой из стандартных параметров теста или создать свою конфигурацию.

Скриншот главного меню программы управления модулями серии EXFO PowerBlazer для модульной измерительной платформы EXFO FTB-4-PRO

Скриншот главного меню программы управления модулями серии EXFO PowerBlazer.



Видеомикроскопы серии EXFO FIP-400B для проверки качества оптических коннекторов

Проверка чистоты и качества оптических коннекторов - это обязательное требование при эксплуатации современных сетей. Есть несколько международных стандартов (IEC, IPC), определяющих методику расчёта степени чистоты коннектора с учётом количества, размеров и расположения обнаруженных микрозагрязнений. И чем выше скорость передачи по оптическому волокну - тем более строгие требования предъявляются к качеству коннекторов. На этом рисунке показан пример оптического коннектора, который из-за загрязнений признан программой автоматического анализа несоответствующим стандарту (негодным). Красными точками программа отметила микрозагрязнения, которые в данном случае послужили причиной такого решения.

Видеомикроскоп серии EXFO FIP-400B выполнил автоматический анализ загрязнений оптического коннектора

Видеомикроскоп серии EXFO FIP-400B выполнил автоматический анализ загрязнений коннектора.



Понимая важность проверки качества оптических коннекторов и максимальной автоматизации этого процесса, компания EXFO разработала инновационную серию видеомикроскопов FIP-400B. В серии пять моделей. Три с интерфейсом USB (модели: FIP-410B, FIP-420B и FIP-430B), которые могут подключаться как к компьютеру, так и прямо к приборам EXFO (включая платформу EXFO FTB-4 Pro). Плюс две беспроводных модели (FIP-425B и FIP-435B), которые могут подключаться к смартфонам, планшетам и к приборам EXFO у которых есть встроенная поддержка Wi-Fi (например к платформе EXFO FTB-4 Pro с опцией RF).

В этой таблице перечислены возможности пяти моделей видеомикроскопов EXFO FIP-400B. Самая простая модель FIP-410B имеет три степени увеличения, показывает видеоизображение торца коннектора в реальном времени и может сохранять фотографии в память устройства. Более функциональная модель FIP-420B дополнительно может выполнять автоцентровку изображения, проводить оценку качества коннектора на соответствие стандартам и имеет на корпусе цветовой индикатор "годен / не годен". Самая функциональная модель FIP-430B дополнительно может выполнять фокусировку изображения, устраняя необходимость ручных манипуляций. С моделью FIP-430B вся работа выполняется полностью автоматически.

Возможности пяти моделей видеомикроскопов EXFO FIP-400B

Возможности пяти моделей видеомикроскопов EXFO FIP-400B.



Две беспроводные модели FIP-425B и FIP-435B ещё больше увеличивают возможности и удобство работы, так как исключают физическое соединение между видеомикроскопом и устройством отображения. На практике значительно удобнее подключаться к оптическому оборудованию, держа в руках лёгкий и компактный микроскоп без всяких проводов. Далее на этой странице в разделе Документация приводятся подробные характеристики этой серии с большим количеством фотографий и примеров применения.



Конструктивные особенности модульной измерительной платформы EXFO FTB-4 Pro

Корпус платформы EXFO FTB-4 Pro выполнен в соответствии с лучшими традициями по эргономике. Платформа снабжена очень большим, качественным экраном с диагональю 25,6 см и разрешением 1280 x 800 точек, который существенно упрощает конфигурирование тестов и просмотр результатов измерений. Масса платформы с аккумулятором, но без модулей составляет 4,6 кг. Габариты не зависят от типов установленных модулей и равны: 199 x 333 x 170 мм. Диапазон рабочих температур находится в пределах от 0°С до +40°С.

На этой фотографии показаны все стороны (кроме нижней) измерительной платформы EXFO FTB-4 Pro, а также приводится описание основных элементов этого прибора.

Основные элементы измерительной платформы EXFO FTB-4 Pro

Основные элементы измерительной платформы EXFO FTB-4 Pro.

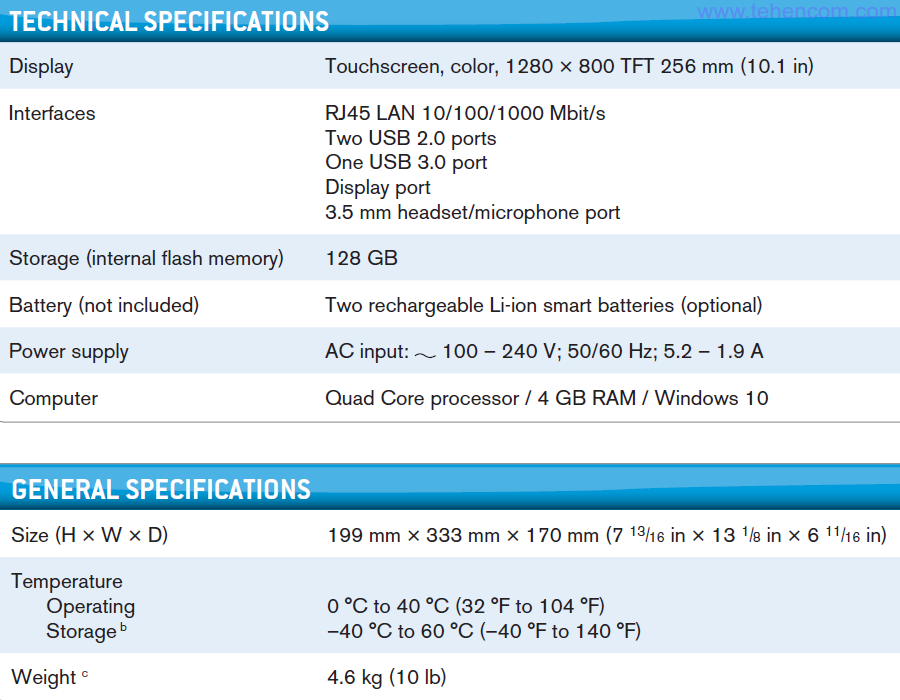

Технические характеристики измерительной платформы EXFO FTB-4 Pro

Технические характеристики измерительной платформы EXFO FTB-4 Pro

На этом рисунке показаны только самые главные характеристики модульной измерительной платформы EXFO FTB-4 Pro. Полный перечень технических характеристик Вы можете скачать ниже на этой странице в разделе Документация в формате PDF.



Комплект поставки модульной измерительной платформы EXFO FTB-4 Pro

Наименование Краткое описание
EXFO FTB-4 Pro Модульная измерительная платформа (четыре слота для установки модулей)
GP-2090 Аккумуляторы Li-Ion (2 шт., установлены внутри платформы)
GP-3112 Шнур питания для внутреннего блока питания
GP-10-103 Сумка для переноски
- Стилус
- Ремешок
- Краткое информационное руководство (в печатном виде)
- Руководство пользователя на английском языке (в электронном виде)
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)

Платформа EXFO FTB-4 Pro всегда используется вместе с соответствующими измерительными модулями. Комплект поставки модулей зависит от их моделей.

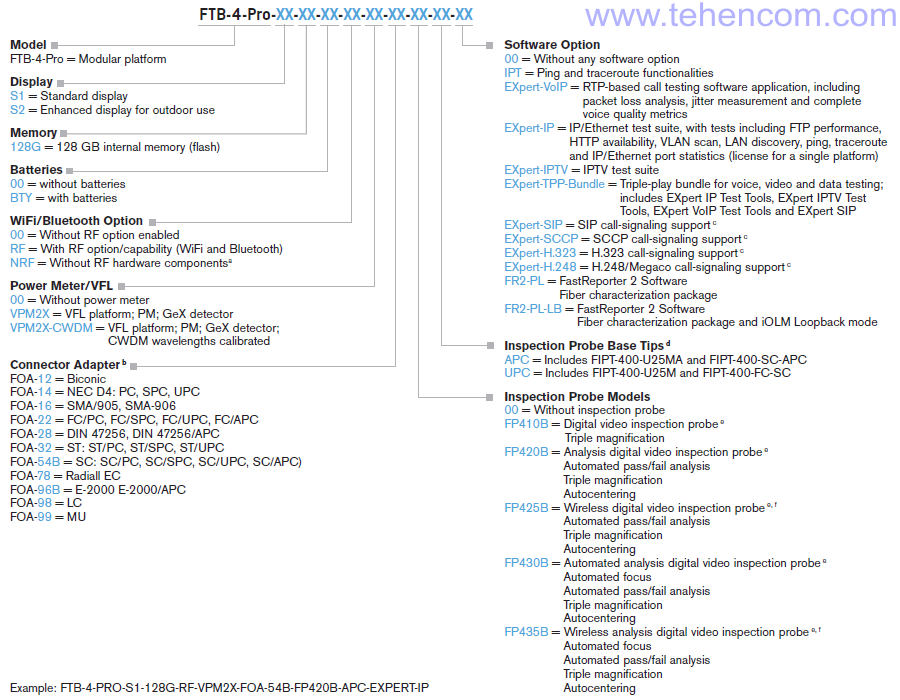

Основные опции для модульной измерительной платформы EXFO FTB-4 Pro

Основные опции для измерительной платформы EXFO FTB-4 Pro

На рисунке выше приводятся основные опции для платформы EXFO FTB-4 Pro. Поскольку платформа всегда используется вместе с измерительными модулями, а любой из совместимых модулей также содержит значительное количество опций, для выбора правильной конфигурации, мы рекомендуем ознакомиться с подробной документацией в формате PDF, которая есть ниже на этой странице в разделе Документация.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей модульной платформы EXFO FTB-4 Pro, её технических характеристик и режимов работы, а также подробное описание совместимых с этой платформой модулей, дополнительных устройств и соответствующего программного обеспечения.

Платформа:

Описание и характеристики платформы EXFO FTB-4 Pro (на английском) (10 стр.; 2 МБ)

Руководство пользователя для платформы EXFO FTB-4 Pro (на английском) (509 стр.; 14 МБ)

Модули для анализа оптического спектра:

Описание модулей топового анализатора оптического спектра EXFO FTBx-52x5

Описание модулей улучшенного анализатора спектра EXFO FTB-5240 (на английском) (8 стр.; 2 МБ)

Описание модулей базового анализатора спектра EXFO FTB-5230 (на английском) (4 стр.; 1 МБ)

Модуль для измерения хроматической (ХД) и поляризационной модовой дисперсии (ПМД):

Описание модуля анализатора дисперсии (ХД и ПМД) EXFO FTB-5700 (на английском) (7 стр.; 2 МБ)

Модули для оптической рефлектометрии:

Описание модуля рефлектометра (46 дБ, одномод) EXFO FTBx-750C (на английском) (7 стр.; 1 МБ)

Описание модуля рефлектометра (42 дБ, одномод) EXFO FTBx-735C (на английском) (7 стр.; 1 МБ)

Описание модуля рефлектометра (39 дБ, одномод) EXFO FTBx-730C (на английском) (7 стр.; 1 МБ)

Описание модуля рефлектометра (36 дБ, одномод + многомод) EXFO FTBx-720C (на англ.) (8 стр.; 1 МБ)

Описание рефлектометра с изменяемой длиной волны EXFO FTBx-740C (на английском) (5 стр.; 1 МБ)

Модули для измерения оптических потерь, обратного отражения и сертификации волокон:

Описание измерителей потерь и отражения EXFO FTBx-940 и FTBx-945 (на английском) (19 стр.; 3 МБ)

Руководство пользователя измерителей EXFO FTBx-940 и FTBx-945 (на русском) (167 стр.; 4 МБ)

Модули для анализа телекоммуникационных протоколов:

Описание модулей анализа протоколов EXFO FTBx-88200NGE (на английском) (11 стр.; 2 МБ)

Описание модулей анализа протоколов EXFO FTBx-8880 и FTBx-8870 (на английском) (20 стр.; 2 МБ)

Видеомикроскоп:

Описание видеомикроскопа для оптических коннекторов EXFO FIP-400B (на англ.) (9 стр.; 2 МБ)

Описание беспроводного видеомикроскопа EXFO FIP-400B Wireless (на англ.) (12 стр.; 2 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Тестирование сетей 40G, 100G, 200G и 400G - подробное руководство

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора модульной измерительной платформы, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

EXFO FTB-2 Pro - модульная измерительная платформа для расширенного анализа оптоволоконных линий и протоколов передачи данных EXFO FTB-2 Pro - модульная измерительная платформа (2 слота)

EXFO FTB-500 - универсальная модульная измерительная платформа EXFO FTB-500 - модульная измерительная платформа (8 слотов)

EXFO FTB-1 Pro - компактная модульная измерительная платформа EXFO FTB-1 Pro - компактная модульная измерительная платформа



Поделиться в соцсетях:



Также смотрите:

Перейти в раздел "Универсальные модульные измерительные платформы для ВОЛС" Универсальные модульные измерительные платформы для ВОЛС
Перейти в раздел "Сварочные аппараты и скалыватели для оптоволокна (ВОЛС)" Сварочные аппараты и скалыватели для оптоволокна (ВОЛС)
Перейти в раздел "Оптические рефлектометры (OTDR)" Оптические рефлектометры (OTDR)
Перейти в раздел "Универсальные модульные измерительные платформы для анализаторов протоколов" Универсальные модульные измерительные платформы для анализаторов протоколов
Перейти в раздел "Волоконно-оптические линии связи (ВОЛС)" Волоконно-оптические линии связи (ВОЛС)
Перейти в раздел "Продукция фирмы EXFO" Продукция фирмы EXFO
Перейти в раздел "Технологии и решения" Технологии и решения
Перейти в раздел "Контрольно-измерительные приборы (все категории)" Контрольно-измерительные приборы (все категории)
СВЧ измерения, мобильная связь и радиомониторинг
Анализаторы спектра
Векторные анализаторы цепей
Генераторы сигналов СВЧ
Полный перечень...
Волоконно-оптические
линии связи (ВОЛС)
Сварочные аппараты ВОЛС
Оптические рефлектометры
Модульные платформы
Оптические тестеры
Измерители мощности
Источники излучения
Оптические аттенюаторы
Оптические микроскопы
Анализаторы спектра
Анализаторы дисперсии
Лабораторное оборудование
Аксессуары для ВОЛС
Полный перечень...
Анализаторы протоколов телекоммуникаций (T&D)
Модульные платформы
Анализаторы SDH / SONET
Анализаторы OTN / ROADM
Полный перечень...
Приборы для лаборатории
и промышленности
Осциллографы и пробники
Лабораторные блоки питания
Лабораторные мультиметры
Полный перечень...
Производители оборудования (брэнды)
Anritsu
EXFO
Fujikura
JDSU
Yokogawa
Все производители...
Технологии и решения
Тестирование FTTx, PON
Все разделы...
Услуги
Сервисный центр
Техническая поддержка
Поиск и подбор оборудования
Сертифицированное обучение
Проведение измерений
Монтаж и сварка ВОЛС
Полезная информация
Анонсы и новинки
Выставки и мероприятия
Партнерская программа
Карта сайта
О компании
Контакты

Если Вы не нашли интересующее Вас оборудование, обращайтесь к нам и наши специалисты сами проведут поиск, подберут аналоги и проконсультируют по вариантам комплектации. При подборе будут учтены все Ваши требования к точности, надежности и стоимости.

Связывайтесь с нами по телефонам: +38 (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77 или по E-mail: info@tehencom.com
Copyright © 2004 - 2017 Торгово-производственная фирма ООО "Техэнком"www.tehencom.com
