Микроскоп для многоволоконных и одиночных оптических коннекторов
EXFO FIP-500

Полная автоматизация проверки коннекторов MPO и OptiTip

Содержание страницы:

Краткое описание

Видеообзор

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

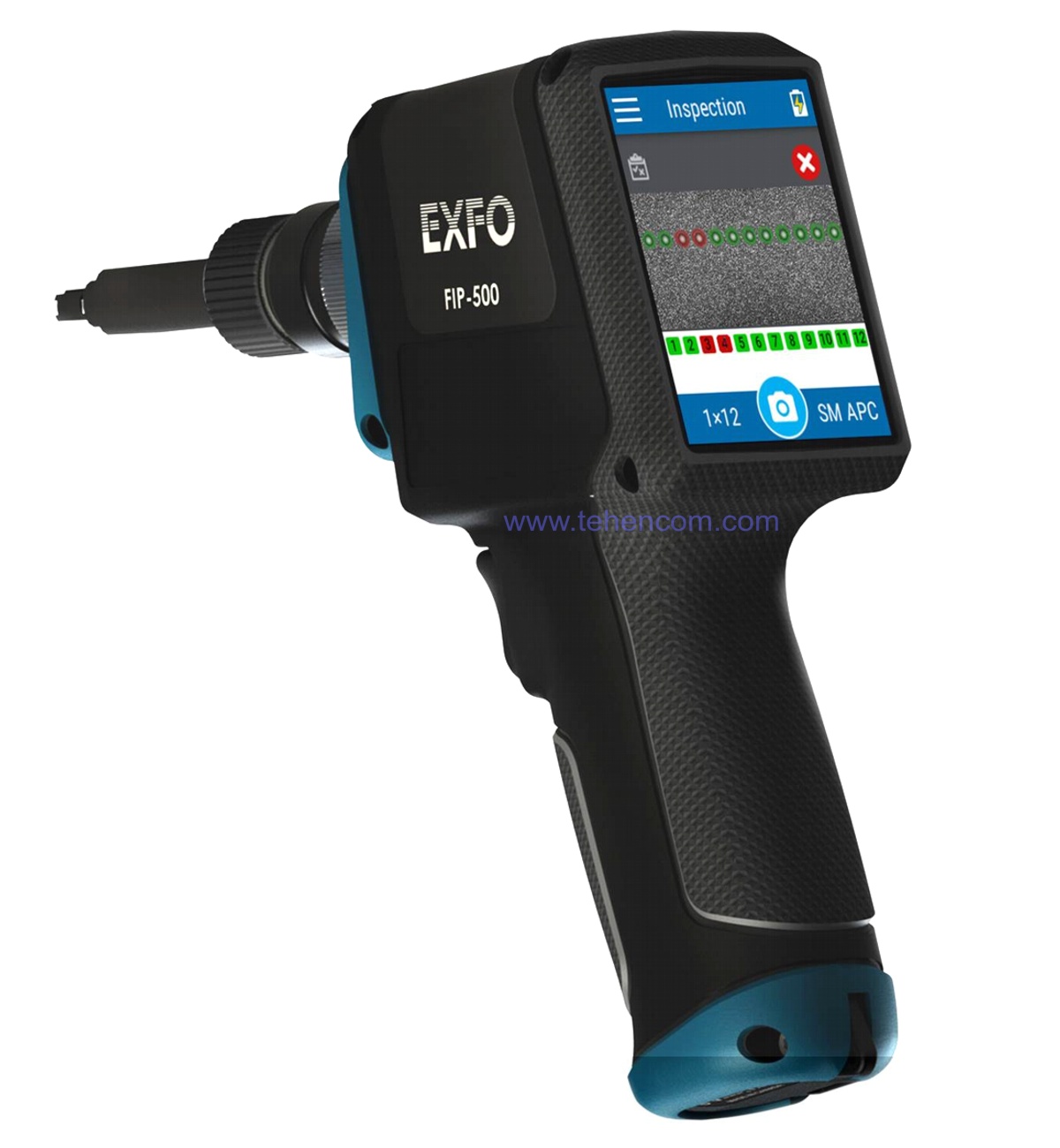

  Микроскоп для многоволоконных и одиночных оптических коннекторов EXFO FIP-500



КРАТКОЕ ОПИСАНИЕ

Микроскоп для оптических коннекторов EXFO FIP-500 анонсирован в ноябре 2020 года. Он дополняет существующую линейку видеомикроскопов для оптоволокна EXFO FIP-400B по двум существенным характеристикам. Во-первых, микроскоп FIP-500 проверяет многоволоконные коннекторы (MPO, OptiTip и др.) полностью автоматически (не нужно нажимать механический переключатель, чтобы сдвигать область просмотра). Во-вторых, микроскоп FIP-500 полностью автономен, он снабжён сенсорным экраном, большой памятью, ёмким аккумулятором со временем работы более 7 часов и беспроводными интерфейсами Wi-Fi и Bluetooth.

Видеомикроскоп для оптических коннекторов EXFO FIP-500 автоматически центрирует изображение, сам наводит фокус, настраивает яркость, фотографирует коннектор и анализирует его качество по стандарту IEC. После анализа результат автоматически сохраняется во внутреннюю память микроскопа. Ничего не надо делать вручную, можно сразу подключаться к следующему коннектору. Полное описание всех характеристик EXFO FIP-500 Вы можете скачать на этой странице в разделе Документация.

Основные характеристики:
Автоцентровка, автофокус, автояркость, автопроверка, автосохранение.
С помощью сменных насадок может подключаться к патч-кордам и патч-панелям таких типов:
MPO, OptiTip, QODC-12, LC, SC, ST, FC, OptiTap и др.
Поддерживается прямая и угловая полировка торцов коннекторов. Безопасен для глаз.
Автопроверка чистоты и качества коннекторов по международному стандарту IEC.
Качественный сенсорный IPS экран 6,1 см.
Интерфейсы: USB-C (для зарядки аккумулятора), Wi-Fi, Bluetooth.
Время автономной работы: более 7 часов. Прочный и удобный дизайн корпуса.
Масса: 0,6 кг. Габариты: 196 x 230 x 59 мм. Рабочая температура: от 0°С до +40°С.
Полная автоматизация проверки многоволоконных коннекторов MPO и OptiTip

Нужен классический видеомикроскоп с USB подключением? Смотрите серию EXFO FIP-400B.
Хотите посмотреть полный список? Переходите на главную страницу по микроскопам для оптоволокна.



Видеообзор микроскопа для оптических коннекторов EXFO FIP-500

В этом видео демонстрируется микроскоп EXFO FIP-500, выполняющий полностью автоматическое тестирование многоволоконных оптических коннекторов MPO. Весь процесс тестирования одного такого коннектора с анализом его качества на соответствие стандарту занимает менее 10 секунд.

Так же в этом видео показаны основные конструктивные особенности видеомикроскопа EXFO FIP-500: встроенный сенсорный экран, яркий светодиодный индикатор результата проверки, сменная насадка с механизмом быстрой замены и другие.

Видеообзор микроскопа для оптических коннекторов EXFO FIP-500.



Отличное решение для проверки многоволоконных оптических коннекторов

Видеомикроскоп EXFO FIP-500 является идеальным решением для проверки всех типов современных многоволоконных многорядных оптических коннекторов таких как MPO, OptiTip, QODC-12 и др. Конструкция микроскопа поддерживает оптические коннекторы, содержащие до четырёх рядов волокон по 8, 12 или 16 волокон в каждом (то есть до 64 волокон в одном коннекторе).

Оптическая система микроскопа для оптоволокна EXFO FIP-500 содержит два светодиода, которые обеспечивают равномерную подсветку поверхности коннектора. Заказные линзы со специальной геометрией дают максимально корректное изображение без геометрических искажений. Мощный двухъядерный процессор с частотой 1,4 ГГц выполняет анализ качества коннектора MPO-12 менее чем за 10 секунд, а коннектора MPO-24 менее чем за 14 секунд. Изображение коннектора выводится на качественный экран с матрицей IPS, а объёма встроенной памяти достаточно для хранения 1 800 результатов анализа коннекторов MPO-12.

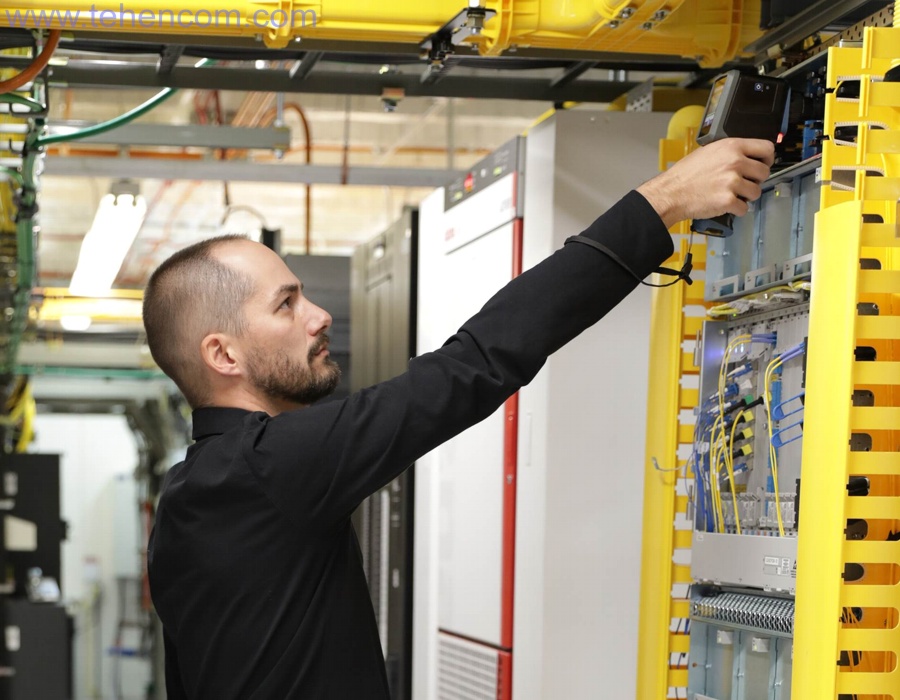

С микроскопом EXFO FIP-500 проверять качество оптических коннекторов удобно и быстро

С микроскопом EXFO FIP-500 проверять качество оптических коннекторов удобно и быстро.

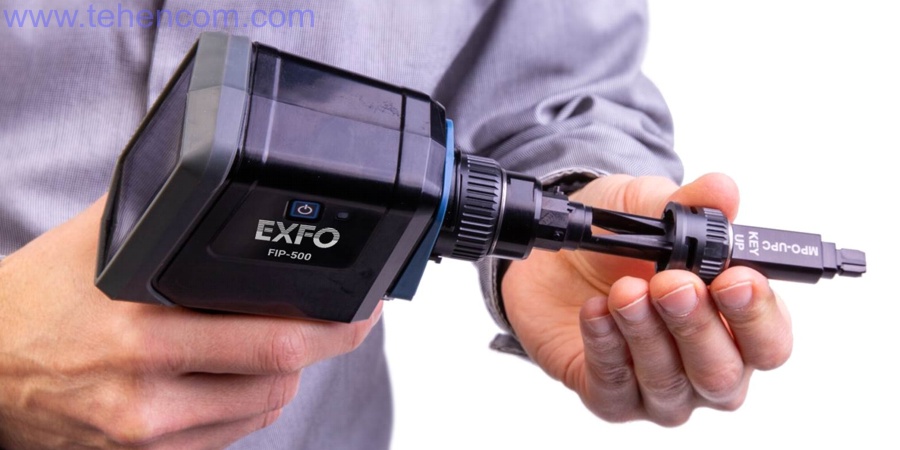

На этой фотографии показана конструкция наконечника (сменной насадки) для подключения к коннекторам MPO. Обратите внимание, что насадка специально сделана удлинённой, чтобы было удобно работать в шкафах с высокой плотностью оптических коннекторов.

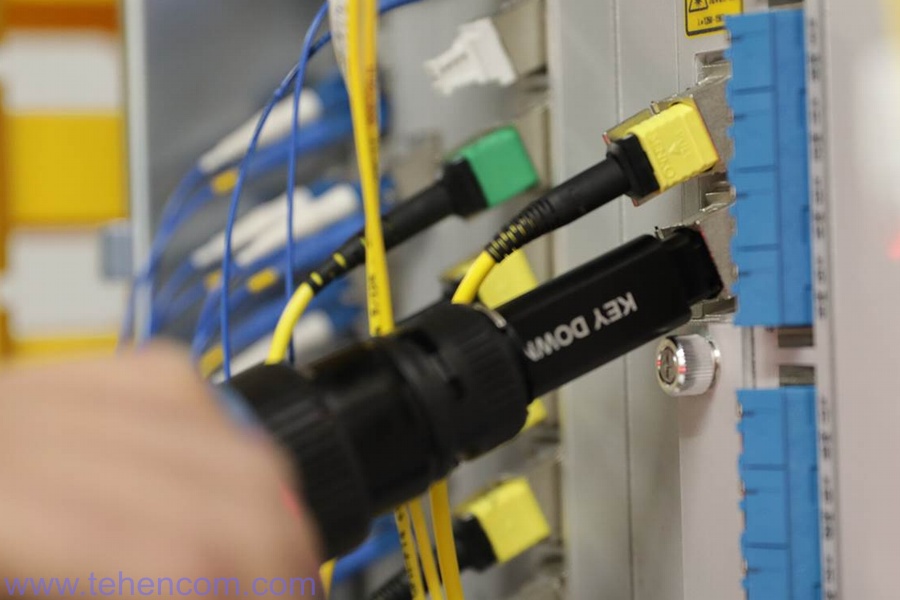

Микроскоп EXFO FIP-500 обеспечивает удобное подключение к многоволоконным коннекторам MPO

Удобное подключение к многоволоконным коннекторам MPO.



Конструктивные особенности видеомикроскопа EXFO FIP-500

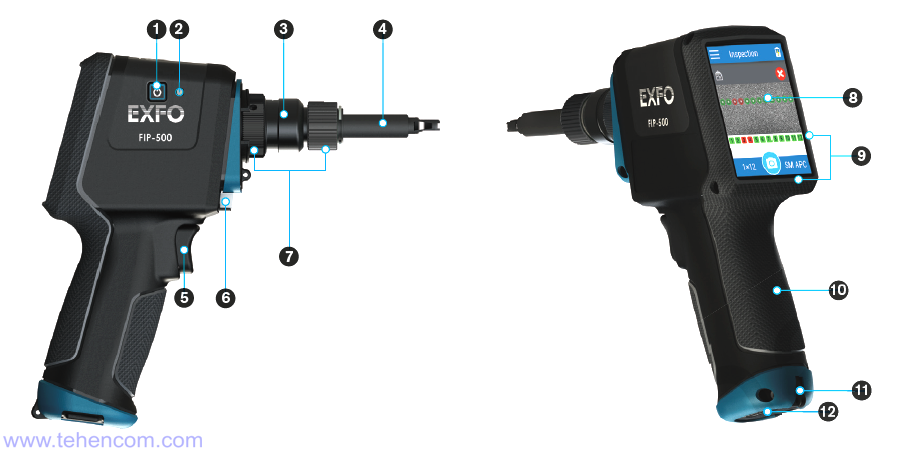

Конструкция микроскопа EXFO FIP-500 эргономична и продуманна до мелочей. Расположение его основных функциональных частей показано на рисунке ниже.

1 - кнопка включения. 2 - светодиод состояния аккумулятора. 3 - сменная головка для работы с многоволоконными или одиночными оптическими коннекторами. 4 - сменная насадка для подключения к разным типам оптических коннекторов (LC, SC и т.д.). 5 - кнопка для ручного запуска (используется по желанию пользователя). 6 - светодиод результата автопроверки "Годен / Не годен". 7 - механизм быстрой замены головки и насадки. 8 - сенсорный емкостной IPS экран. 9 - защитный буфер вокруг экрана. 10 - эргономичная ручка. 11 - место крепления наручного ремешка. 12 - порт USB-C для зарядки аккумулятора.

Расположение основных функциональных частей микроскопа EXFO FIP-500

Расположение основных функциональных частей микроскопа EXFO FIP-500.



На этой фотографии показано как меняется съёмная насадка для подключения к разным типам оптических коннекторов. Для замены достаточно просто повернуть насадку на 90 градусов и снять её с направляющей. Такая конструкция удобная и надёжная.

Для замены съёмной насадки видеомикроскопа EXFO FIP-500 достаточно просто повернуть её на 90 градусов

Для замены съёмной насадки достаточно просто повернуть её на 90 градусов.



Основные отличия разных серий микроскопов для оптических коннекторов EXFO

В настоящее время канадская компания EXFO выпускает две серии видеомикроскопов для оптических коннекторов: EXFO FIP-500, о которой рассказывается на этой странице и EXFO FIP-400B.

Серия EXFO FIP-400B выпускается уже несколько лет, содержит пять моделей микроскопов (три с USB подключением и две с Wi-Fi подключением). В серии FIP-400B есть простые модели, которые просто показывают коннектор, но не анализируют его качество. Также в серии FIP-400B есть полностью автоматические модели, с автоцентровкой, автофокусом и автоанализом.

Особенностью микроскопов FIP-400B является то, что они не содержат встроенного экрана и для просмотра изображения коннектора необходимо подключить микроскоп к портативному прибору EXFO (например MaxTester 720C), компьютеру или смартфону. Вторая особенность микроскопов серии FIP-400B связана с анализом многоволоконных оптических коннекторов, для подключения к которым используется насадка FIPT-400-MF с механическим переключением области просмотра поверхности коннектора, что не так удобно как полная автоматизация, реализованная в микроскопе EXFO FIP-500.

С другой стороны, новая серия EXFO FIP-500, которая в настоящее время содержит только одну модель, идеально подходит для быстрого анализа большого числа многоволоконных коннекторов, так как полностью автоматизирована и содержит встроенный экран, мощный процессор и большую память.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей микроскопа для оптических коннекторов EXFO FIP-500, его технических характеристик и режимов работы:

Описание и характеристики микроскопа EXFO FIP-500 (на английском) (7 стр.; 3 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Тестирование сетей 40G, 100G, 200G и 400G - подробное руководство

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора оптического микроскопа для оптоволокна, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
