Портативний аналізатор спектру для мобільних мереж Anritsu MS2724B (9 кГц – 20 ГГц)
Знятий з виробництва. Рекомендована заміна: Anritsu Spectrum Master MS2724C
ОСНОВНІ ХАРАКТЕРИСТИКИ
Переносні аналізатори спектру Anritsu MS2721B, Anritsu MS2723B, Anritsu MS2724B є найбільш досконалими та портативними з представлених на ринку в даний час. Вони мають високу продуктивність і компактні розміри за доступною ціною.
Увага! Випущено нова серія портативних аналізаторів спектра та сигналів для мобільних мереж та радіомоніторингу до 43 ГГц.
Аналізатори Anritsu MS2721B, MS2723B, MS2724B ідеально підходять для виконання повного набору вимірювань при розгортанні, запуску в експлуатацію та обслуговуванні систем GSM/GPRS/EDGE/CDMA/cdmaOne/CDMA2000/EVDO/W-CDMA/HSD /H, а також стаціонарного та мобільного WiMAX. Чутливість, безпрецедентна для переносного аналізатора спектра живлення від батареї, дозволяє вимірювати сигнали з дуже низьким рівнем.
Виміри, що найчастіше використовуються, вже вбудовані в прилад. Вони включають напруженість поля, оцінку займаної смуги частот, потужність в каналі, коефіцієнт потужності в сусідньому каналі, демодуляцію АМ/ЧМ і сигналів з однією бічною смугою (SSB), а також вимірювання відношення потужності несучої до рівня перешкоди (C/I) . Простий інтерфейс для виконання цих складних вимірювань істотно зменшує час тестування і підвищує продуктивність роботи з аналізатором.
Вимірювальний вхід аналізаторів Anritsu MS2721B, MS2723B MS2724B може витримувати без пошкодження короткочасний сигнал до +43 дБм (20 Ватт). Максимальний безперервний вхідний сигнал дорівнює +30 дБм.
Знятий з виробництва. Рекомендована заміна: Anritsu Spectrum Master MS2724C.
Також дивіться:
Anritsu MS2722C, MS2723C, MS2724C, MS2725C, MS2726C - Портативні аналізатори спектру та сигналів для мобільних мереж та радіомоніторингу
до 43 ГГц.
Таблиця порівняння моделей та опцій портативних приладів Anritsu (1 стор.)

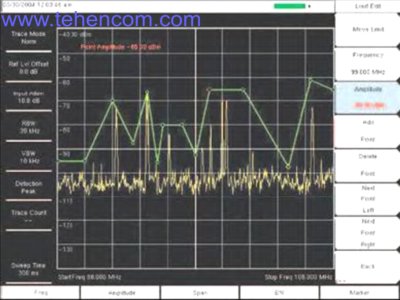

Шаблон граничних значень вимірювань
Прилад Spectrum Master має два види меж меж вимірювань, нижні межі і верхні межі. Кордони меж вимірювань можна використовувати для візуальної оцінки або для вимірювань за системою Пройшов/Не пройшов, із застосуванням індикації порушення меж вимірювань . Індикація (сигналізація) спрацьовує, якщо сигнал порушив верхні або нижні межі меж вимірювань. Кожен кордон можна розбити на 40 сегментів.

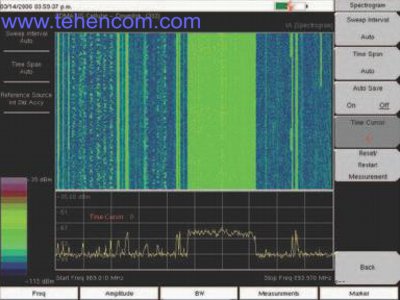

Виявлення нестаціонарної перешкоди (опція 25)
За допомогою вбудованого в Spectrum Master, МШУ та опції аналізу інтерференції та перешкод (опція 25) можна визначити перешкодові сигнали на рівні шуму, що дозволить ідентифікувати джерело нестаціонарної перешкоди та покращити якість послуг.
Сканер каналів (опція 27)
Сканер каналів вимірює потужність сигналів і може виміряти потужність 20 каналів, в мережах AMPS, iDEN, GSM, TDMA, CDMA, WCDMA і HSDPA одночасно. Користувач може вибрати необхідний канал за частотою або номером каналу. Відображаються результати у вигляді таблиці чи графіка. У меню налаштувань користувача кожен канал можна побудувати самостійно з різною смугою частот або вибрати канал зі списку стандартних.

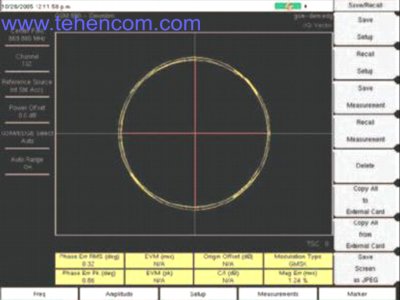

Вимірювання GSM/GPRS/EDGE (опції 40, 41)
Anritsu MS2724B має два режими вимірювання GSM/GPRS/EDGE: Вимірювання РЧ та Демодуляція. Фахівцям необхідно лише підключити прилад до базової станції стандарту GSM/GPRS/EDGE для проведення точних вимірювань РЧ та перевірки Демодуляції. Якщо з якихось причин фізичне підключення неможливо, Spectrum Master може захопити сигнал повітрям.
|
|

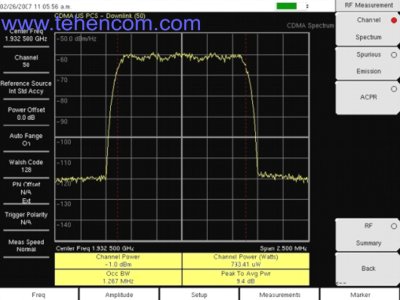

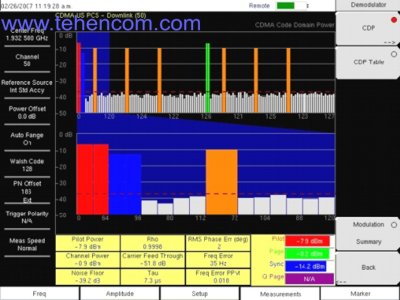

Вимірювання CDMA/cdmaOne/CDMA2000/EVDO/W-CDMA/HSDPA/TD-SCDMA (опції 33, 34, 35, 42, 43, 44, 45, 62, 63, 65)
Anritsu MS2724B має широкі можливості аналізу мереж CDMA — РЧ вимірювання WCDMA/HSDPA, Демодуляція WCDMA, Демодуляція WCDMA/HSDPA (Повний спектр вимірювань демодуляції WCDMA) та WCDMA/HSDPA Захоплення сигналу повітрям (OTA). Фахівці можуть підключити Spectrum Master до будь-якого вузла для виконання точних РЧ вимірювань і перевірки демодуляції. Для прийому та демодуляції сигналів WCDMA та HSDPA, не потрібне фізичне підключення, прилад може зловити ці сигнали повітрям (OTA). За допомогою Spectrum Master для проведення вимірювань фахівцям не обов'язково відключати передавач Вузла В.
|
|

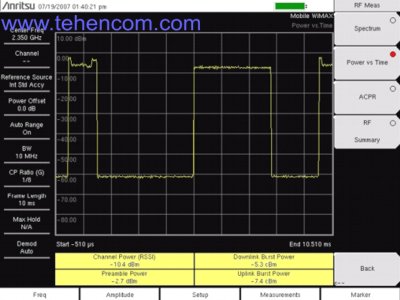

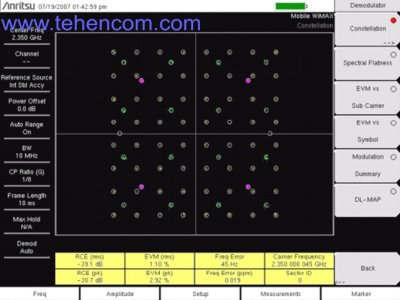

Вимірювання Fixed WiMAX / Mobile WiMAX (опції 37, 46, 47, 66, 67)
Аналізатор Anritsu MS2724B ідеально підходить для виконання повного набору вимірювань під час розгортання, запуску в експлуатацію та обслуговування систем стаціонарного та мобільного WiMAX.
|
|

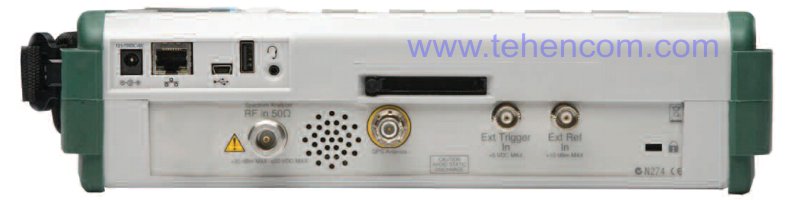

Технічні особливості портативного аналізатора спектру Anritsu Spectrum Master MS2724B
- Аналіз спектра сигналів у найширшому діапазоні частот: від 9 кГц до 7,1 ГГц (MS2721B), від 9 кГц до 13 ГГц (MS2723B),
від 9 кГц до 20 ГГц (MS2724B);
- Типова величина динамічного діапазону >100 дБ за дуже низьких рівнів фазового шуму, що забезпечують характеристики лабораторного приладу в портативному виконанні;
- Найкращі у своєму класі показники середнього рівня шуму, що відображається (DANL): -163 дБм (MS2721B) та -159 дБм (MS2723B і MS2724B) при роздільній здатності 1 Гц на частоті 1 ГГц;
- діапазон виміру амплітуд від DANL до +30 дБм, типова величина похибки амплітуди ±0,5 дБ;
- вбудований підсилювач, вбудований вхідний атенюатор з можливістю автоматичного або ручного регулювання в діапазоні від 0 до 65 дБ;
- Роздільна здатність (RBW) від 1 Гц до 3 МГц; ширина смуги частот сигналу зображення (VBW) від 1 Гц до 3 МГц;
- більш точний внутрішній опорний генератор з можливістю покращення характеристик за рахунок додаткового приймача GPS для отримання точності частотою 25 ppb (25x10-9);
- Вбудований демодулятор AM, FM сигналів та SSB з вбудованим гучномовцем та гніздом для підключення зовнішніх навушників;
- Можливості вибору режиму детектування: нормальний режим, фіксація по максимуму, по мінімуму, усереднення з налаштуваннями користувача (середнення більше 65 000 трасувань);
- Одночасне відображення на екрані до трьох спектрограм;
- Квазипіковий детектор із смугами частот CISPR для попереднього тестування на відповідність вимогам електромагнітної сумісності (EMC);
- Широкий набір опцій для тестування у мережах GSM/GPRS/EDGE/WiMAX, WCDMA/HSDPA;
- Опція слідкуючого генератора (MS2721B) для діапазону частот від 400 кГц до 7,1 ГГц;
- Міцний корпус приладу з можливістю роботи від акумуляторних батарей, що дозволяє працювати у жорстких умовах експлуатації;
- Великий кольоровий РК-дисплей 8,5" з можливістю перегляду в умовах яскравого сонячного світла;
- Великий набір маркерів та режимів встановлення, налаштування багатосегментних ліній для визначення верхніх та нижніх граничних значень при перевірці на відповідність вимогам;
- Можливості збереження у внутрішній пам'яті приладу понад 1000 налаштувань і 1000 трасування даних
- Можливості збереження даних на карті Compact Flash або USB-накопичувачі
- Можливості дистанційного керування через з'єднання Ethernet 10/100 Base-T з використанням програмування SCPI;
- Додаткове програмне забезпечення, що встановлюється в ПК, для керування та аналізу даних, складання розгорнутих звітів.
Аналізатор Anritsu MS2724B оснащений кольоровим РК екраном розміром 21,5 см, працювати з яким комфортно навіть при прямому влученні яскравого сонячного світла.
Аналізатор спектру Anritsu Spectrum Master MS2724B відповідає стандарту безпеки EN 61010-1 для переносного обладнання Класу 1 та вимогам Євросоюзу щодо електромагнітної сумісності.
Габарити: 313 x 211 x 77 мм. Робочий діапазон температур: від –10 °C до +55 °C.
Гарантія:
1 рік. Можливе продовження терміну гарантії до 3 років.
