Осциллографы с цифровым люминофором Tektronix серии TDS3000C
модели: TDS3012C, TDS3014C, TDS3032C, TDS3034C, TDS3052C и TDS3054C
с полосой от 100 МГц до 500 МГц

Лёгкая разработка, отладка и тестирование устройств

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели
  Осциллографы с цифровым люминофором Tektronix серии TDS3000C с полосой от 100 МГц до 500 МГц, 2 и 4 канала (модели: TDS3012C, TDS3014C, TDS3032C, TDS3034C, TDS3052C, TDS3054C)



КРАТКОЕ ОПИСАНИЕ

Осциллографы с цифровым люминофором серии Tektronix TDS3000C имеют отличные технические характеристики по доступной цене. Для точного отображения сигналов обеспечивается диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб/с.

Для того, чтобы решить проблему, сначала необходимо понять её. Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата осциллограмм равной 3 600 осциллограмм/с и возможностью просмотра сигнала в реальном времени с градацией яркости (эффект цифрового люминофора). Благодаря этому, с помощью осциллографов серии TDS3000C можно легко понять проблему и решить её. Полное описание всех характеристик Вы можете скачать ниже на этой странице в разделе Документация.

Области применения:
- разработка и отладка цифровых устройств
- установка и обслуживание видеосистем
- разработка источников питания
- обучение
- тестирование телекоммуникационного оборудования по маскам
- производственные испытания
- лабораторные испытания

Основные характеристики:
100 МГц, 1,25 Гвыб/с, 2 канала (модель TDS3012C).
100 МГц, 1,25 Гвыб/с, 4 канала (модель TDS3014C).
300 МГц, 2,5 Гвыб/с, 2 канала (модель TDS3032C).
300 МГц, 2,5 Гвыб/с, 4 канала (модель TDS3034C).
500 МГц, 5 Гвыб/с, 2 канала (модель TDS3052C).
500 МГц, 5 Гвыб/с, 4 канала (модель TDS3054C).
Длина записи: 10 тыс. точек на канал. Вертикальное разрешение: 9 бит.
Чувствительность: от 1 мВ/дел до 10 В/дел с калиброванной настройкой.
Скорость непрерывного захвата осциллограмм: до 3 600 осциллограмм/с.
25 автоматических измерений, БПФ-анализ (FFT), математическая обработка сигналов, курсорные измерения, измерение по маске, расширенный выбор видов запуска, русский интерфейс. Функция автоматического выявления аномальных сигналов WaveAlert.
Возможность питания до 3 часов от встроенного аккумулятора (опция TDS3BATC).
Интерфейсы: USB, IEEE-488.2 (GPIB), Ethernet, VGA. Масса: 3,2 кг.
Лёгкая разработка, отладка и тестирование устройств

Хотите более современный аналог? Смотрите серию Tektronix MDO3000.
Нужен осциллограф попроще и подешевле? Смотрите серию Tektronix TBS2000.
Нужны гальванически изолированные каналы? Смотрите Tektronix TPS2000B или Tektronix THS3000.
Трудно определиться с моделью? Смотрите помощник: Как быстро выбрать осциллограф.
Все серии современных осциллографов представлены здесь: Цифровые осциллографы и пробники.



ПОДРОБНОЕ ОПИСАНИЕ

Цифровые запоминающие осциллографы серии TDS3000C пришли на смену отлично зарекомендовавшей себя серии TDS3000B и предлагают серьёзную функциональность по доступной цене.

Серия TDS3000 включает 6 моделей, отличающихся полосой пропускания и количеством каналов: TDS3012, TDS3014, TDS3032, TDS3034, TDS3052, TDS3054. Высокая скорость непрерывного захвата осциллограммы экономит время за счет быстрого выявления природы неполадок для их последующей локализации с помощью расширенного выбора видов запуска.

Возможность просмотра сигнала в режиме реального времени с градацией яркости позволяет выделять особенности, связанные с историей активности сигнала, упрощая тем самым понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов, эта история остается даже после прекращения регистрации сигнала.

В осциллографах серии TDS3000C уникальная технология цифровой дискретизации сигналов в режиме реального времени с интерполяцией вида sin(x)/x позволяет точно определять характеристики сигналов различных типов одновременно на всех каналах. В отличие от других сопоставимых осциллографов, осциллографы серии TDS3000C не изменяют частоту дискретизации при включении дополнительных каналов. Эта технология дискретизации позволяет захватывать высокочастотные сигналы, например выбросы и аномалии фронта, которые не регистрируются другими осциллографами такого класса, а интерполяция вида sin(x)/x обеспечивает точную реконструкцию каждой осциллограммы.

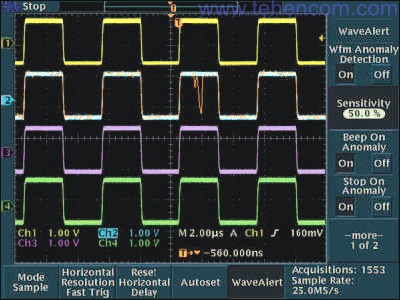

В осциллографах Tektronix серии TDS3000C функция обнаружения аномалий осциллограммы WaveAlert оповещает обо всех осциллограммах, отличающихся от "нормального" вида, например о выбросе в канале 2 Функция обнаружения аномалий осциллограммы WaveAlert оповещает обо всех осциллограммах, отличающихся от "нормального" вида, например о выбросе в канале 2   Поиск случайного шума в цепи с использованием функции БПФ осциллографа серии TDS3000C Поиск случайного шума в цепи с использованием функции БПФ осциллографа серии TDS3000C



Дополнительные модули прикладных программ для выполнения специальных задач анализа

Дополнительные модули прикладных программ превращают осциллограф в специализированный инструмент для проверки предельных значений, тестирования телекоммуникационного оборудования по маске и обнаружения и устранения неполадок в видеосистемах.
TDS3AAM - модуль расширенного анализа.
TDS3LIM - модуль тестирования предельных значений.

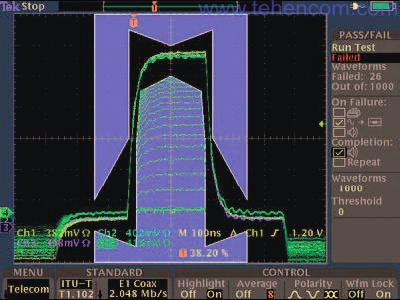

TDS3TMT - модуль тестирования телекоммуникационного оборудования по маске.
TDS3VID - модуль расширенного анализа видеосигналов.
TDS3SDI 601 - модуль анализа цифровых видеосигналов 601.

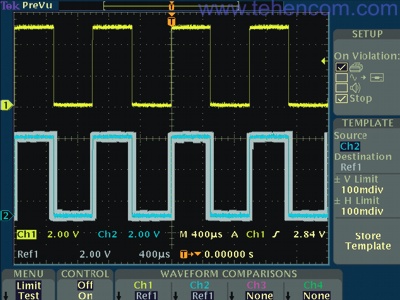

Осциллограф с цифровым люминофором TDS3000C с модулем тестирования предельных значений TDS3LIM прекрасно подходит для производственных испытаний, когда требуется быстро принимать решения типа "годен/не годен" Осциллограф с цифровым люминофором TDS3000C с модулем тестирования предельных значений TDS3LIM прекрасно подходит для производственных испытаний, когда требуется быстро принимать решения типа "годен/не годен"   Для отслеживания, идентификации и анализа видеосигналов ITU-R BT.601 используется модуль TDS3SDI Для отслеживания, идентификации и анализа видеосигналов ITU-R BT.601 используется модуль TDS3SDI



Возможности и преимущества осциллографов Tektronix с цифровым люминофором серии TDS3000C

Осциллографы с цифровым люминофором Tektronix серии TDS3000C обладают высоким соотношением цена/качество и широкими возможностями:
- модели с полосой пропускания 100 МГц, 300 МГц и 500 МГц
- 2 или 4 канала
- частота дискретизации в режиме реального времени на каждом канале до 5 Гвыб/с
- стандартная длина памяти 10 тыс. выборок на каждом канале
- скорость непрерывного захвата осциллограмм до 3 600 осциллограмм/с
- расширенный выбор видов запуска
- хост-порт USB на передней панели для упрощения сохранения и передачи данных измерений
- 25 автоматических измерений

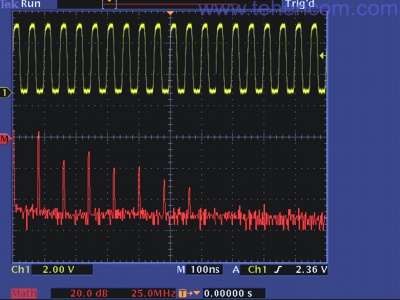

- стандартное БПФ
- многоязычный интерфейс пользователя
- функция автоматического выявления аномальных сигналов WaveAlert
- интерфейс пробников TekProbe поддерживает установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
- портативный дизайн
- лёгкость конструкции (всего 3,2 кг) упрощает транспортировку

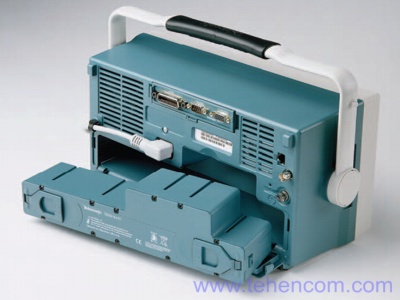

- дополнительный встроенный аккумулятор обеспечивает работу до трех часов без подключения к сети
- модули прикладных программ для выполнения специализированных задач анализа
- модуль расширенного анализа
- модуль тестирования предельных значений
- модуль тестирования по телекоммуникационным маскам
- модуль расширенного анализа видеосигналов
- модуль анализа цифровых видеосигналов 601

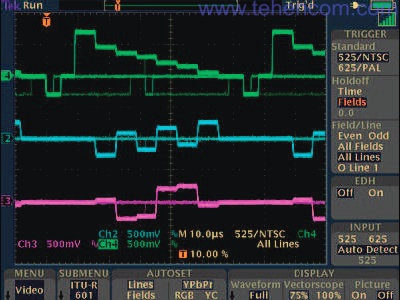

Функция настраиваемого запуска на видеосигналы позволяет осциллографу серии TDS3000C выполнять синхронизацию по таким стандартам, как RS-343 (частота сканирования 26,2 кГц) Функция настраиваемого запуска на видеосигналы позволяет осциллографу серии TDS3000C выполнять синхронизацию по таким стандартам, как RS-343 (частота сканирования 26,2 кГц)   В осциллографах TDS3000C все часто используемые функции тестирования телекоммуникационного оборудования располагаются в одном удобном меню, что существенно повышает скорость работы В осциллографах TDS3000C все часто используемые функции тестирования телекоммуникационного оборудования располагаются в одном удобном меню, что существенно повышает скорость работы

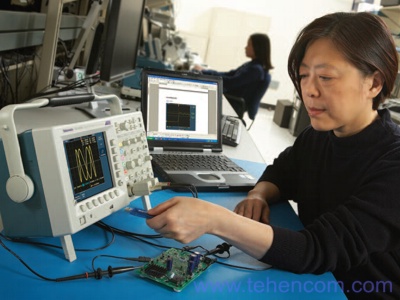

Просто переносить, документировать и анализировать данные на компьютере

При ограниченных сроках выполнения работ необходимо, чтобы работа с осциллографом была простой с тем, чтобы не тратить много времени на обучение и переобучение по работе с ним. Осциллографы серии TDS3000C помогут уменьшить время обучения. Простая навигация и специализированные элементы управления на передней панели позволяют быстро перейти в нужное место и тратить меньше времени на обучение и больше на решение основной задачи.

Программное обеспечение для связи с компьютером OpenChoice позволяет просто переносить экранные изображения и данные осциллограмм в автономное приложение ПК либо напрямую в Microsoft Word или в Microsoft Excel. Помимо OpenChoice, программное обеспечение National Instruments LabVIEW SignalExpress Tektronix Edition предоставляет дополнительные возможности, включая расширенные средства анализа, протоколирование данных, дистанционное управление осциллографом и анализ осциллограмм в реальном времени.

Если Вы предпочитаете не использовать компьютер для анализа сигналов, то можно воспользоваться стандартными функциями осциллографов серии TDS3000C, такими как 25 автоматических измерений, математические функции сложения, вычитания, деления и умножения осциллограмм, а также функцией быстрого преобразования Фурье (FFT). В отличие от других сопоставимых осциллографов математические и измерительные функции осциллографов серии TDS3000C позволяют использовать полную длину памяти для анализа сигналов или выделять конкретное событие в зарегистрированных сигналах.

С осциллографами Tektronix серии TDS3000C просто переносить, документировать и анализировать данные на компьютере   Аккумулятор (опция TDS3BATC) обеспечивает до трёх часов автономной работы осциллографов серии TDS3000C

Осциллографы с цифровым люминофором серии TDS3000C имеют компактную конструкцию глубиной всего 149 мм, благодаря чему освобождается дефицитное пространство на рабочем столе. А когда необходимо переместить осциллограф в другую лабораторию, портативный дизайн прибора массой 3,2 кг значительно упрощает транспортировку. Если работа требует большей мобильности, то дополнительный аккумулятор (опция TDS3BATC) обеспечит до трех часов автономной работы без подключения к сети питания.

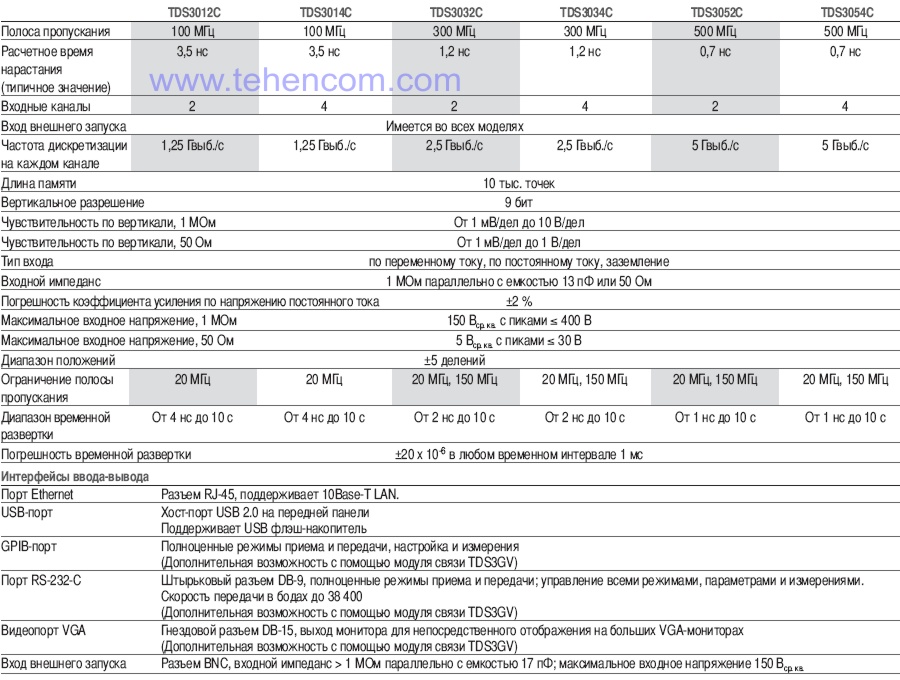

Технические характеристики осциллографов с цифровым люминофором Tektronix серии TDS3000C

Технические характеристики осциллографов с цифровым люминофором Tektronix серии TDS3000C



Комплект поставки осциллографов с цифровым люминофором Tektronix серии TDS3000C

Наименование Краткое описание
TDS3012C Осциллограф с цифровым люминофором, 100 МГц, 2 канала, 1,25 Гвыб/с
или TDS3014C Осциллограф с цифровым люминофором, 100 МГц, 4 канала, 1,25 Гвыб/с
или TDS3032C Осциллограф с цифровым люминофором, 300 МГц, 2 канала, 2,5 Гвыб/с
или TDS3034C Осциллограф с цифровым люминофором, 300 МГц, 4 канала, 2,5 Гвыб/с
или TDS3052C Осциллограф с цифровым люминофором, 500 МГц, 2 канала, 5 Гвыб/с
или TDS3054C Осциллограф с цифровым люминофором, 500 МГц, 4 канала, 5 Гвыб/с
P6139A Пассивный пробник 500 МГц, 10x (по одному на каждый канал)
OpenChoice Программное обеспечение для связи с ПК (обеспечивает быструю и простую связь между ПК с Windows и TDS2000C через USB, передачу и сохранение настроек, сигналов и снимков экрана)
SignalExpress Интерактивное измерительное программное обеспечение National Instruments SignalExpress Tektronix Edition
- Компакт-диск с документацией
- Накладка передней панели
- Защитная передняя крышка
- Лоток для принадлежностей
- Кабель питания
- Руководство пользователя
- Сертификат калибровки NIM/NIST
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для осциллографов с цифровым люминофором Tektronix серии TDS3000C

Наименование Краткое описание
TDS3GV Интерфейс GPIB, VGA, RS-232
TDS3AAM Модуль расширенного анализа. Добавляет расширенные возможности математической обработки, произвольные математические выражения, статистику измерений и дополнительные автоматизированные измерения
TDS3LIM Модуль тестирования предельных значений. Добавляет новые возможности предельного тестирования осциллограммы
TDS3TMT Модуль тестирования телекоммуникационного оборудования по маске. Добавляет проверку соответствия требованиям стандартов ITU-T G.703 и ANSI T1.102, тестирование по заданной маске и многое другое
TDS3VID Модуль расширенного анализа видеосигналов. Добавляет функции Video QuickMenu, автоустановки, задержки, запуска по счетчику строк, режим видеоизображения, режим вектороскопа, масштабные сетки запуска для формата HDTV и т.д.
TDS3BATC Литиево-ионная аккумуляторная батарея для непрерывной работы в течение 3 часов без питания от электросети
TDS3CHG Устройство для быстрой зарядки аккумуляторной батареи
AC3000 Мягкий футляр для переноски прибора
HCTEK4321 Жесткий пластиковый футляр для переноски прибора (требуется AC3000)
RM3000 Монтажный набор
SIGEXPTE Интерактивное измерительное программное обеспечение National Instruments SignalExpress Tektronix Edition – профессиональная версия
071-2507-00 Руководство по сервисному обслуживанию – только на английском языке
TNGTDS01 Подробные инструкции и пошаговые лабораторные упражнения, предназначенные для обучения работе с осциллографами серии TDS3000C. В комплект входит компакт-диск с руководством для самостоятельного обучения и плата источника сигналов. Можно отдельно заказать дополнительную бумажную копию руководства

Пробники:
P6243 10X активный пробник 1 ГГц с входной ёмкостью менее 1 пф
P5205 Высоковольтный дифференциальный пробник 1,3 кВ, 100 МГц
P5210 Высоковольтный дифференциальный пробник 5,6 кВ, 50 МГц
P5100 Пассивный высоковольтный пробник 2,5 кВ, 100X
TCP202 Пробник постоянного и переменного тока 50 МГц, 15 А
TCP303 Токовый пробник 15 МГц, 150 А
TCP305 Токовый пробник 50 МГц, 50 А
TCP312 Токовый пробник 100 МГц, 30 А
TCPA300 Усилитель для пробника 100 МГц
TCP404XL Токовый пробник 2 МГц, 500 А
TCPA400 Усилитель для пробника 50 МГц
ADA400A Высокочувствительный дифференциальный усилитель 100X, 10X, 1X, 0,1X



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей осциллографов с цифровым люминофором Tektronix TDS3000C, их технических характеристик и режимов работы:

Описание осциллографов с цифровым люминофором Tektronix серии TDS3000C (8 стр.; 1,6 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Как быстро выбрать осциллограф - критерии выбора, типовые применения и популярные модели

Сравнительная таблица основных характеристик цифровых осциллографов

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора цифрового осциллографа, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

Tektronix MDO3000 - серия осциллографов (6 в 1) со встроенным анализатором спектра Tektronix MDO3000 - серия осциллографов (6 в 1) со встроенным анализатором спектра

Tektronix TBS2000 - цифровые запоминающие осциллографы базового уровня (до 100 МГц) Tektronix TBS2000 - цифровые запоминающие осциллографы базового уровня (до 100 МГц)

Tektronix TPS2000B - осциллографы с изолированными входами и полосой до 200 МГц Tektronix TPS2000B - осциллографы с изолированными входами и полосой до 200 МГц
