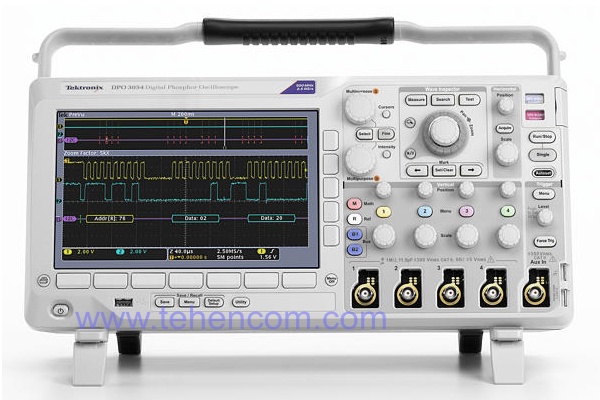

Осциллографы смешанных сигналов с цифровым люминофором Tektronix
серии MSO3000 с полосой от 100 МГц до 500 МГц
модели: MSO3012, MSO3014, MSO3032, MSO3034, MSO3054
Снят с производства. Рекомендуемая замена: Tektronix MDO3000

Расширенный набор средств для упрощения и ускорения отладки сложных схем

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели
  Осциллографы смешанных сигналов с цифровым люминофором Tektronix серии MSO3000 с полосой от 100 МГц до 500 МГц, модели: MSO3012, MSO3014, MSO3032, MSO3034, MSO3054



КРАТКОЕ ОПИСАНИЕ

Осциллографы серии MSO3000 американской компании Tektronix имеют полосу пропускания до 500 МГц и частоту дискретизации 2,5 Гвыб/с, а также обеспечивают очень широкие функциональные возможности по отладке различных типов устройств.

Благодаря применению технологии цифрового люминофора (эффект постсвечения) для быстрой визуализации аномалий сигнала, панели Wave Inspector, облегчающей навигацию, и функциям автоматического анализа последовательных шин и источников питания, осциллографы серии MSO3000 компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.

Области применения:
- исследование и отладка встроенных систем
- отладка последовательных интерфейсов
- отладка систем со смешанными сигналами (MSO)
- разработка автомобильной электроники
- разработка видеосистем
- измерения мощности

Основные характеристики:
100 МГц, 2,5 Гвыб/с, 2 канала + 16 цифровых каналов (модель MSO3012).
100 МГц, 2,5 Гвыб/с, 4 канала + 16 цифровых каналов (модель MSO3014).
300 МГц, 2,5 Гвыб/с, 2 канала + 16 цифровых каналов (модель MSO3032).
300 МГц, 2,5 Гвыб/с, 4 канала + 16 цифровых каналов (модель MSO3034).
500 МГц, 2,5 Гвыб/с, 4 канала + 16 цифровых каналов (модель MSO3054).
Длина записи: 5 млн. точек на канал.
Вертикальное разрешение: 8 бит (11 бит в режиме высокого разрешения).
Чувствительность: от 1 мВ/дел до 10 В/дел с калиброванной настройкой.
Скорость непрерывного захвата осциллограмм: до 50 000 осциллограмм/с.
29 автоматических измерений, БПФ-анализ (FFT), математическая обработка сигналов, курсорные измерения, измерение по маске, контекстная справка, русский интерфейс.
Интерфейсы: USB, Ethernet и VGA. Масса: 4,2 кг.
Снят с производства. Рекомендуемая замена: Tektronix MDO3000.

Нужен осциллограф попроще и подешевле? Смотрите серию Tektronix MSO/DPO2000.
Нужно больше функций и возможностей? Смотрите серию Tektronix MDO3000.
Нужны гальванически изолированные каналы? Смотрите серию Tektronix TPS2000B.
Трудно определиться с моделью? Смотрите помощник: Как выбрать осциллограф.



ПОДРОБНОЕ ОПИСАНИЕ

С помощью осциллографов серии MSO3000 можно визуализировать аналоговые, параллельные и последовательные цифровые сигналы, что позволяет быстро находить проблемы в сложных встроенных системах. Полоса пропускания до 500 МГц и 5-кратная передискретизация на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.

Осциллографы серии MSO3000 предлагают широкий набор функций, ускоряющих все этапы отладки – от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа их характеристик и поведения вашего устройства.



Обнаружение и захват

Для того чтобы устранить проблему, нужно ее локализовать. Каждому инженеру-конструктору приходится тратить время на поиск проблем в разрабатываемом устройстве, что, при отсутствии необходимых инструментов, превращается в весьма утомительный и трудоемкий процесс.

Осциллографы серии MSO3000 предлагают наиболее полный в своем классе набор функций визуализации, позволяя глубже понять истинные процессы, происходящие в вашем устройстве. Высокая скорость захвата сигналов – более 50 000 осциллограмм в секунду – позволяет за считанные секунды заметить глитчи и другие кратковременные процессы, вскрывая истинную природу происходящих сбоев. Дисплей с цифровым люминофором показывает историю активности сигнала, окрашивая те области экрана, где сигнал появляется чаще, в более яркие цвета, что позволяет визуально оценивать частоту появления аномалий.

Обнаружение: высокая скорость захвата сигнала – более 50 000 осциллограмм в секунду – максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий Обнаружение: высокая скорость захвата сигнала – более 50 000 осциллограмм в секунду – максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий   Захват: запуск по конкретному пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, позволяет быстро захватывать интересующее событие Захват: запуск по конкретному пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, позволяет быстро захватывать интересующее событие

Обнаружение неисправностей устройства — это лишь первый шаг. Теперь нужно зафиксировать интересующее событие, чтобы можно было установить причину его возникновения.

Для этого осциллографы серии MSO3000 предлагают полный набор функций запуска, включая запуск по поврежденным импульсам, по логическим комбинациям параметров, по ширине импульса, по нарушению условий установки/удержания, по последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 5 млн. точек, можно захватывать сразу несколько интересующих событий и даже тысячи последовательных пакетов, сохраняя при этом высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.

Широкие возможности осциллографов серии MSO3000 – от запуска по содержимому конкретного пакета до автоматического декодирования разных форматов данных – обеспечивают поддержку самого широкого в своем классе набора последовательных шин – I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM. Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы системного уровня.

Для более глубокой диагностики взаимодействий системного уровня в сложных встроенных системах, осциллографы серии MSO3000, кроме аналоговых, имеют 16 цифровых каналов. Поскольку эти цифровые каналы полностью интегрированы в схему осциллографа, вы можете осуществлять запуск от любых входных каналов, автоматически связывая по времени все аналоговые, цифровые и последовательные сигналы. Режим быстрого захвата MagniVu позволяет захватывать мельчайшие подробности сигнала вокруг точки запуска (с разрешением до 121,2 пс). Режим MagniVu особенно удобен для точного определения временных интервалов, что необходимо для измерения времени установки и удержания, задержки тактовой частоты, фазовых сдвигов и характеристик глитчей.



Незаменимые средства поиска неисправностей и анализа сигналов

Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоемким процессом. Учитывая, что длина записи может превышать миллион точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм.

Осциллографы серии MSO3000 предлагают наиболее совершенные в отрасли средства поиска и навигации, реализованные в виде инновационной панели управления Wave Inspector. Эта панель ускоряет панорамирование и растяжение фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, вы можете перемещаться из одного конца записи в другой за считанные секунды. Специальные маркеры позволяют пометить любое место, куда вы хотите вернуться в дальнейшем. Можно также выполнять автоматический поиск по заданным критериям. Wave Inspector мгновенно просматривает всю запись, включая аналоговые, цифровые и последовательные данные. По пути он автоматически отмечает все появления указанного события и позволяет быстро перемещаться между ними.

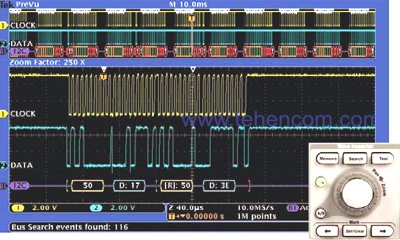

Поиск: функция декодирования шины I2C, показывающая результаты поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность просмотра и навигации Поиск: функция декодирования шины I2C, показывающая результаты поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность просмотра и навигации   Анализ: быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик схемы Анализ: быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик схемы

Для того чтобы проверить соответствие технических характеристик прототипа его программной модели и убедиться в том, что он способен решать поставленные перед ним задачи, необходимо проанализировать все режимы работы прототипа. Эта задача может потребовать самых разнообразных измерений – от простой проверки длительности фронтов и импульсов до сложного анализа ослабления мощности и исследования источников шумов.

Осциллографы серии MSO3000 предлагают всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 автоматических измерений, расширенный набор математических функций, в том числе редактор уравнений, быстрое преобразование Фурье и диаграммы трендов для визуального определения изменений результатов со временем. Имеются также специальные программы анализа последовательных шин, проектирования источников питания и разработки видеоустройств.

Для расширенного анализа можно использовать программу LabVIEW SignalExpress Tektronix Edition компании National Instruments, которая предлагает более 200 встроенных функций, включая анализ в частотной и временной области, проверку граничных значений, регистрацию данных и настраиваемую генерацию отчетов.



Система навигации и поиска Wave Inspector

Запись длиной 5 млн. точек представляет собой тысячи экранов информации. Благодаря панели управления Wave Inspector - лучшему в отрасли средству навигации и поиска - осциллографы серии MSO3000 дают возможность находить нужные события за считанные секунды. Панель управления Wave Inspector обеспечивает непревзойденную эффективность просмотра, навигации и анализа данных. Поворотом внешней ручки панорамирования можно быстро просмотреть всю запись длиной 5 млн. точек (1). Перемещение из начала в конец займет считанные секунды. А если вы увидели нечто интересное и хотите подробнее это рассмотреть? Просто поверните внутреннюю ручку масштабирования (2):

Благодаря панели управления Wave Inspector - лучшему в отрасли средству навигации и поиска - осциллографы серии MSO3000 дают возможность находить нужные события за считанные секунды



Wave Inspector включает следующие инновационные возможности:

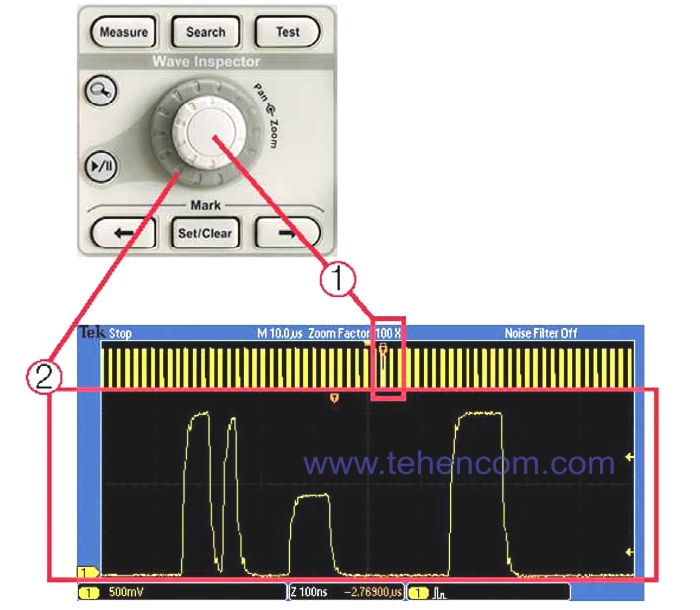

Масштабирование/панорамирование (Zoom/Pan)

Специальная двухуровневая поворотная ручка "Zoom/Pan" ("Масштабирование/Панорамирование"), расположенная на передней панели, обеспечивает интуитивно понятное управление масштабированием и панорамированием. Внутренняя ручка "Zoom" позволяет регулировать коэффициент растяжки (или масштабирование). Поворот её по часовой стрелке включает растяжку сигнала с дальнейшим постепенным увеличением коэффициента масштабирования. Поворот ручки против часовой стрелки приводит к постепенному уменьшению коэффициента растяжки и, в конечном итоге, отключает масштабирование. Таким образом, больше нет необходимости использовать несколько меню для настройки масштаба изображения. С помощью внешней ручки «Pan» можно перемещать окно обзора по осциллограмме, что позволяет быстро добраться до нужного фрагмента сигнала. Кроме того, внешняя ручка оснащена механизмом обратной связи, который позволяет контролировать скорость панорамирования осциллограммы пропорционально углу поворота. Чем больше вы поворачиваете внешнюю ручку, тем быстрее перемещается окно просмотра. Направление панорамирования изменяется простым поворотом ручки в другую сторону.

Воспроизведение/Пауза (Play/Pause)

Расположенная на передней панели специальная кнопка "Play/Pause" ("Воспроизведение/Пауза") позволяет автоматически прокручивать осциллограмму на экране осциллографа при поиске аномалий и других интересующих пользователя событий. Скорость и направление воспроизведения регулируются ручкой панорамирования. Так же как и при панорамировании, увеличение угла поворота ручки приводит к более быстрому перемещению осциллограммы, а поворот ручки в другую сторону изменяет направление прокрутки.

Пользовательские метки

Чтобы отметить на осциллограмме одно или несколько представляющих интерес мест, нужно нажать кнопку "Set Mark" ("Поставить метку"), расположенную на передней панели. Перемещение между метками выполняется с помощью находящихся рядом кнопок "<" ("Назад") и ">" ("Вперёд").

Поисковые метки

Кнопка "Search" ("Поиск") позволяет автоматически просматривать записи сигналов большой длины с целью поиска определённых пользователем событий. Все найденные события помечаются на осциллограмме поисковыми метками, между которыми можно легко перемещаться с помощью кнопок "<" ("Назад") и ">" ("Вперёд"). В качестве критериев поиска могут использоваться: фронт, длительность импульса/глитча, вырожденный импульс (рант), логическое состояние, нарушение времени установки и удержания, время нарастания/спада фронта сигнала в параллельной шине, а также содержимое пакетов шин I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM.

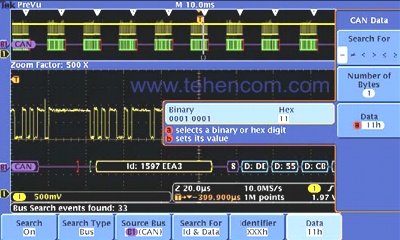

Первый этап поиска: Вы указываете, что необходимо найти Первый этап поиска:
Вы указываете, что необходимо найти
  Второй этап поиска: Wave Inspector автоматически просматривает запись и помечает найденные события. Теперь можно перемещаться между событиями с помощью кнопок со стрелками "Назад" и "Вперед" Второй этап поиска: Wave Inspector автоматически просматривает запись и помечает найденные события. Теперь можно перемещаться между событиями с помощью кнопок со стрелками "Назад" и "Вперед"



Технология цифрового люминофора

Примененная в осциллографах серии MSO3000 технология цифрового люминофора позволяет быстро оценить реальное поведение исследуемого устройства. Высокая скорость захвата – более 50 000 осциллограмм в секунду – обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого.

Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие.

Осциллографы серии MSO3000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия.

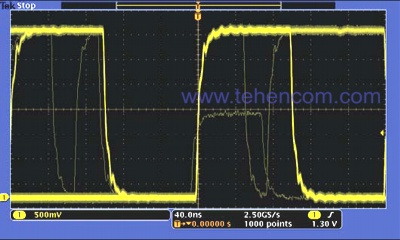

Технология цифрового люминофора в осциллографах MSO3000 обеспечивает скорость захвата 50 000 осциллограмм в секунду и отображение сигналов с градацией яркости в реальном времени

Технология цифрового люминофора в осциллографах MSO3000 обеспечивает скорость захвата
50 000 осциллограмм в секунду и отображение сигналов с градацией яркости в реальном времени
.



Проектирование и анализ устройств, работающих со смешанными сигналами (серия MSO)

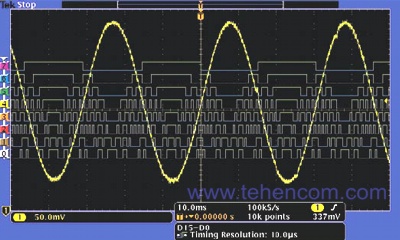

Осциллографы смешанного сигнала серии MSO3000 имеют 16 цифровых каналов. Эти каналы органично интегрированы в интерфейс пользователя осциллографа, что упрощает работу и позволяет легко решать проблемы, возникающие в устройствах, работающих со смешанными сигналами.

Цветовое кодирование осциллограмм

Осциллографы серии MSO3000 позволяют по-новому взглянуть на цифровые сигналы. Всем логическим анализатором и осциллографам смешанного сигнала присуща одна общая проблема – невозможность отличить нули от единиц при выборе такого режима развертки, при котором осциллограмма цифрового сигнала представляет собой одну сплошную горизонтальную линию. Осциллографы серии MSO3000 поддерживают цветовое кодирование цифровых сигналов, выделяя единицы зеленым цветом, а нули – синим.

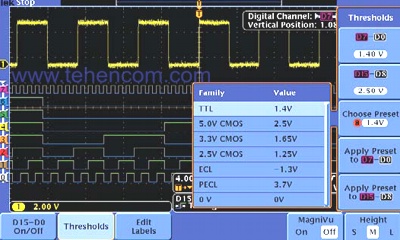

Осциллографы серии MSO3000 упрощают процесс настройки канала, позволяя группировать цифровые сигналы и снабжать их метками, вводимыми с USB клавиатуры. Сигналы можно объединить в группу, просто размещая их на экране рядом друг с другом. Когда группа сформирована, все каналы группы можно перемещать одновременно. Это существенно сокращает время настройки, связанное с отдельным перемещением каждого канала.

Серия MSO имеет 16 цифровых каналов, позволяющих наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы Серия MSO имеет 16 цифровых каналов, позволяющих наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы   Цветовое кодирование цифровых сигналов позволяет объединять их в группы, просто располагая их на экране рядом друг с другом. Затем помеченные цифровые каналы можно перемещать единой группой. Для каждой группы из восьми каналов можно установить отдельные пороги, что обеспечивает поддержку логических устройств двух разных типов Цветовое кодирование цифровых сигналов позволяет объединять их в группы, просто располагая их на экране рядом друг с другом. Затем помеченные цифровые каналы можно перемещать единой группой. Для каждой группы из восьми каналов можно установить отдельные пороги, что обеспечивает поддержку логических устройств двух разных типов

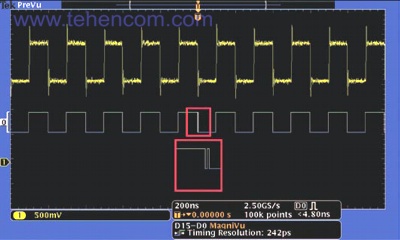

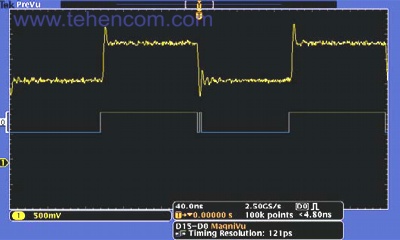

Встроенная в осциллографы серии MSO3000 схема обнаружения многократных переходов окрашивает фронт сигнала в белый цвет при обнаружении в этой точке множества переходов. Белые фронты говорят о том, что растяжение сигнала или захват его с более высокой частотой дискретизации может дать дополнительную информацию. В большинстве случаев растяжение может показать импульсы, незаметные при прежних настройках. Если белые фронты сохраняются и после максимального растяжения, значит, повышение частоты дискретизации при следующем захвате может выявить высокочастотную информацию, недоступную при прежних настройках.

Основной режим цифрового захвата осциллографов серии MSO3000 позволяют записывать до 5 млн. точек со скоростью 500 Мвыб./с (с разрешением 2 нс). Но кроме основного режима осциллографы MSO3000 предлагают сверхбыстрый режим записи, получивший название MagniVu, который позволяет захватывать 10 000 точек со скоростью до 8,25 Гвыб./с (с разрешением 121,2 пс). Обе осциллограммы – основная и MagniVu – захватываются при каждом запуске, при этом можно переключаться между ними и выводить их на экран в режиме остановленной или живой развертки. MagniVu обеспечивает значительно лучшее разрешение по времени, чем имеющиеся на рынке аналогичные модели осциллографов, внушая уверенность при выполнении точных измерений временных соотношений цифровых сигналов.

Белые фронты означают, что растяжка изображения может дать дополнительную информацию Белые фронты означают, что растяжка изображения может дать дополнительную информацию   Режим быстрого захвата MagniVu обеспечивает разрешение по времени 121,2 пс, позволяя выполнять точные измерения временных характеристик цифровых сигналов Режим быстрого захвата MagniVu обеспечивает разрешение по времени 121,2 пс, позволяя выполнять точные измерения временных характеристик цифровых сигналов

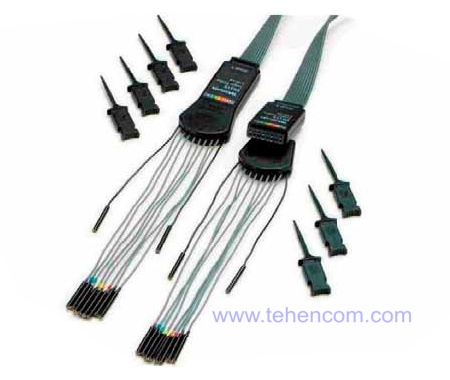

Пробник для осциллографов смешанных сигналов P6316

Этот уникальный пробник имеет две группы по восемь каналов, упрощая подключение к тестируемому устройству. Пробник Р6316 может напрямую подключаться к штырьковым 16-контактным (8*2) колодкам с шагом 2,54 мм, расположенным на печатных платах. Кроме того, при необходимости подключения к элементам поверхностного монтажа или контрольным точкам можно использовать прилагаемый комплект гибких проводников и зажимов. Пробник P6316 обладает превосходными электрическими характеристиками — входной ёмкостью всего 8 пФ и входным сопротивлением 101 кОм.

Пробник для осциллографов смешанных сигналов P6316 содержит две контактные группы по восемь каналов, что упрощает подключение к тестируемому устройству

Пробник для осциллографов смешанных сигналов P6316 содержит две контактные группы по восемь каналов, что упрощает подключение к тестируемому устройству.



Запуск по сигналам последовательных шин и их анализ (опция)

Сигнал последовательной шины содержит, как правило, адрес, управляющую информацию, данные и тактовую частоту, что затрудняет интерпретацию изображения на экране осциллографа и выделение интересующих событий. Осциллографы серии MSO3000 предлагают удобный набор средств отладки последовательных шин, таких как I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM.

Запуск по сигналам последовательных шин

Осциллографы серии MSO3000 поддерживают запуск по содержимому пакета, например, по началу пакета, по конкретным адресам или данным, по уникальным идентификаторам и т. п., таких популярных последовательных интерфейсов, как I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM.

Представление шины

Высокоуровневое комбинированное представление отдельных составляющих сигнала шины (тактовой частоты, данных, выбора кристалла и т. п.) упрощает поиск начала и конца пакетов и идентификацию их компонентов, таких как адрес, данные, идентификатор, контрольная сумма и т. п.

Декодирование сигналов шины

Устали от постоянного поиска тактовых частот, нулей и единиц? Надоело объединять биты в байты и вычислять шестнадцатеричные значения? Так поручите эту работу осциллографу! После того как вы определите шину, осциллографы серии MSO3000 будут декодировать каждый пакет на этой шине и отображать его значение в шестнадцатеричном, двоичном, десятичном (только LIN), десятичном со знаком (только I2S/LJ/RJ/TDM) или ASCII (только RS-232/422/485/UART) виде.

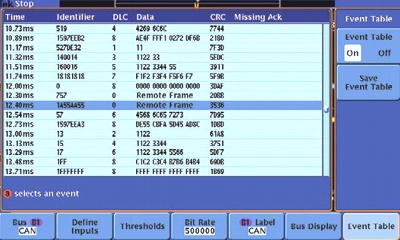

Таблица событий

Кроме отображения декодированных данных на самой осциллограмме, можно представить все захваченные пакеты в табличной форме, примерно так, как они представляются в листинге программы. При этом пакеты снабжаются метками времени и разбиваются на столбцы для каждого отдельного компонента (адрес, данные и т. п.).

Поиск

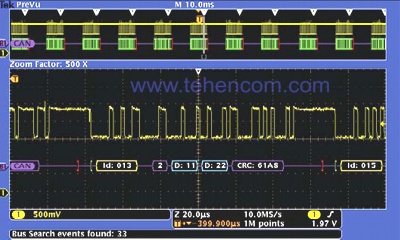

Запуск по сигналам последовательных шин очень полезен для выделения представляющих интерес событий. Но если вы захватили такое событие и хотите его проанализировать, что делать дальше? Раньше в поисках причины возникновения того или иного события пользователь был вынужден вручную прокручивать осциллограммы, считать и преобразовывать биты. Осциллографы серии MSO3000 позволяют автоматически просматривать захваченные данные и выполнять поиск по заданным пользователем критериям, в том числе и по содержимому пакетов последовательных данных. Каждое обнаруженное событие отмечается поисковой меткой. Для быстрого перемещения между метками используются расположенные на передней панели кнопки "<" ("Назад") и ">" ("Вперёд").

Запуск от конкретного пакета данных, проходящего по шине I2C. Желтая осциллограмма представляет собой сигнал тактовой частоты, а синяя – данные. Осциллограмма сигнала шины показывает декодированное содержимое пакета, включая Старт, Адрес, Чтение/Запись, Данные и Стоп Запуск от конкретного пакета данных, проходящего по шине I2C. Желтая осциллограмма представляет собой сигнал тактовой частоты, а синяя – данные. Осциллограмма сигнала шины показывает декодированное содержимое пакета, включая Старт, Адрес, Чтение/Запись, Данные и Стоп   Таблица событий отображает декодированные: идентификатор, DLC, данные и контрольную сумму (CRC) для каждого пакета шины CAN при долговременном измерении Таблица событий отображает декодированные: идентификатор, DLC, данные и контрольную сумму (CRC) для каждого пакета шины CAN при долговременном измерении



Анализ источников питания (опция)

Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.

Определение области устойчивой работы. Функции автоматического измерения характеристик питания позволяют быстро и точно анализировать традиционные параметры источников питания

Определение области устойчивой работы. Функции автоматического измерения характеристик питания позволяют быстро и точно анализировать традиционные параметры источников питания.



Проектирование и разработка видеоустройств

Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO3000 в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов.

Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO3000 в самые простые в обращении осциллографы для видеоприложений. А благодаря полосе 500 МГц, четырем аналоговым входам и встроенному входному терминатору 75 Ом, осциллографы серии MSO3000 обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами.

Помимо этого, видеофункции осциллографов серии MSO3000 дополняются программным модулем видеообработки DPO3VID. Модуль DPO3VID предлагает наиболее полный в своем классе набор функций запуска по сигналу HDTV и специальным (нестандартным) видеосигналам.

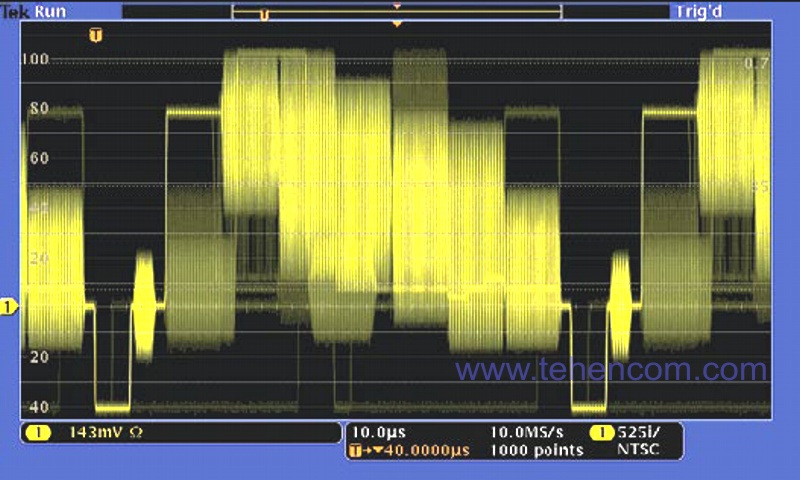

Исследование видеосигнала NTSC. Обратите внимание, что создаваемое осциллографом MSO изображение с градациями яркости позволяет отобразить длительность сигнала, амплитуду и распределение амплитуды во времени

Исследование видеосигнала NTSC. Обратите внимание, что создаваемое осциллографом MSO изображение с градациями яркости позволяет отобразить длительность сигнала, амплитуду и распределение амплитуды во времени.



Расширенные средства анализа

Для вывода данных и результатов измерений осциллографов серии MSO3000 достаточно подключить осциллограф к компьютеру кабелем USB. Все необходимое программное обеспечение — NI LabVIEW SignalExpress™ Tektronix Edition LE, OpenChoice Desktop и панели инструментов Microsoft Excel и Word — входят в стандартный комплект поставки и обеспечивают быстрое и простое взаимодействие с ПК, работающим под управлением Windows.

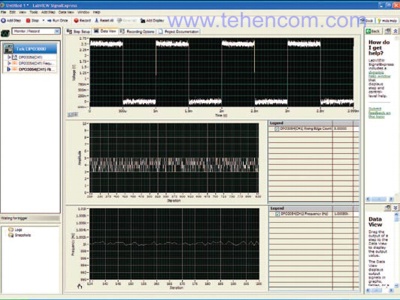

Программное обеспечение NI LabVIEW SignalExpress Tektronix Edition LE позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы путем простого перетаскивания мышью, не требуя при этом никакого программирования. Опциональная профессиональная версия программы предлагает более 200 встроенных функций для дополнительной обработки сигналов, расширенного анализа, свипирования, тестирования предельных значений и определения собственных этапов измерения.

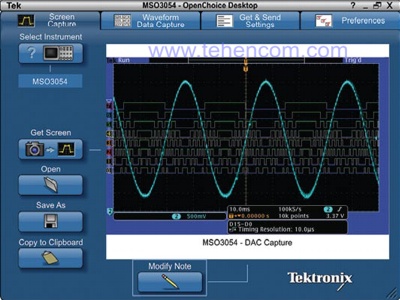

Для упрощения работы можно использовать входящее в комплект поставки ПО OpenChoice Desktop, которое обеспечивает взаимодействие осциллографа с компьютером через порт USB или LAN, позволяя передавать настройки, осциллограммы и снимки экрана.

NI LabVIEW SignalExpress Tektronix Edition - это полностью интерактивное программное обеспечение для измерения и анализа захваченных сигналов, оптимизированное для осциллографов серии MSO NI LabVIEW SignalExpress Tektronix Edition - это полностью интерактивное программное обеспечение для измерения и анализа захваченных сигналов, оптимизированное для осциллографов серии MSO   ПО OpenChoice Desktop обеспечивает легкое подключение осциллографа к компьютеру ПО OpenChoice Desktop обеспечивает легкое подключение осциллографа к компьютеру



MSO3000 созданы для обеспечения комфортной работы

Осциллографы серии MSO3000 оборудованы большим широкоформатным 9-дюймовым (229 мм) дисплеем с высоким разрешением (800 * 480 WVGA), позволяющим рассмотреть мельчайшие подробности сигнала.

Органы управления параметрами вертикального отклонения для каждого канала упрощают работу с прибором. Вам больше не придется пользоваться одним набором регуляторов для всех четырех каналов.

Хост-порт USB на передней панели позволяет сохранять снимки экрана, настройки прибора и осциллограммы на внешних носителях. На задней панели расположен еще один хост-порт USB и порт ведомого устройства USB для дистанционного управления осциллографом с компьютера или для подключения USB клавиатуры. Порт ведомого устройства USB можно использовать для прямой распечатки на совместимом с PictBridge принтере. Встроенный порт Ethernet 10/100 обеспечивает подключение к сети, а видеовыход позволяет выводить изображение экрана осциллографа на внешний монитор или проектор.

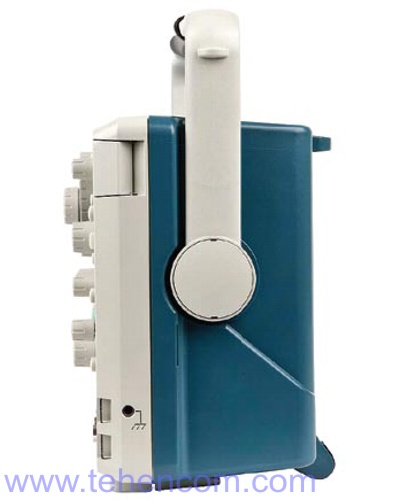

Небольшие размеры и удобное конструктивное исполнение осциллографа позволяют легко перемещать его между лабораториями, а глубина, всего 147 мм, экономит драгоценное место на рабочем столе.

Небольшие размеры осциллографов серии MSO3000 экономят драгоценное место на рабочем столе или стенде

Небольшие размеры осциллографов серии MSO3000 экономят драгоценное место на рабочем столе или стенде.



Интерфейс пробников TekVPI®

Интерфейс подключения пробников TekVPI существенно упрощает работу. Пробники TekVPI оборудованы индикаторами состояния и органами управления, а также кнопкой вызова меню настройки пробников, расположенной прямо на блоке. Интерфейс TekVPI обеспечивает прямое подключение токовых пробников, позволяя обойтись без отдельного источника питания. Пробниками TekVPI можно управлять дистанционно через интерфейс USB, GPIB или Ethernet, что позволяет гибко использовать их в составе автоматических контрольно-измерительных систем.

Интерфейс TekVPI упрощает подключение пробников к осциллографу

Интерфейс TekVPI упрощает подключение пробников к осциллографу.

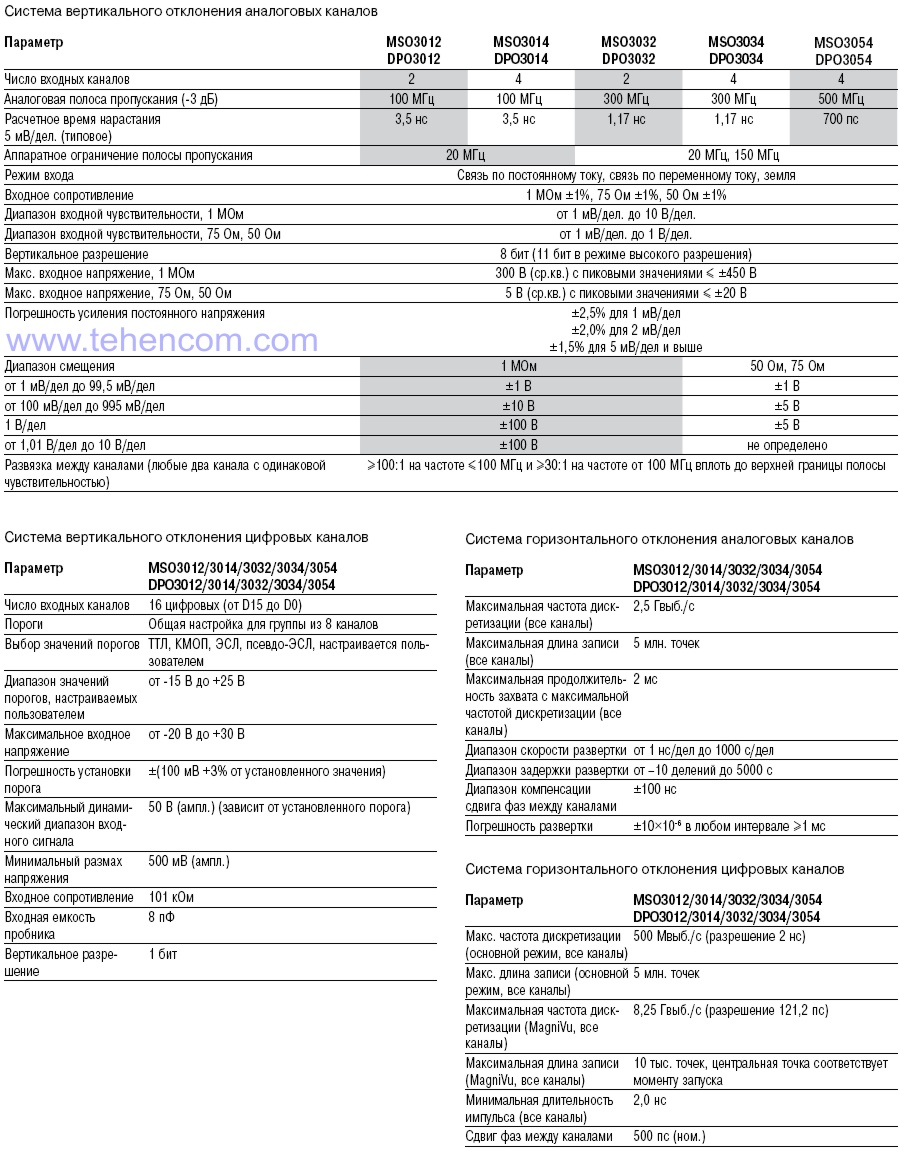

Технические характеристики осциллографов смешанных сигналов
с цифровым люминофором Tektronix серий MSO3000 и DPO3000

Технические характеристики осциллографов смешанных сигналов с цифровым люминофором Tektronix серий MSO3000 и DPO3000

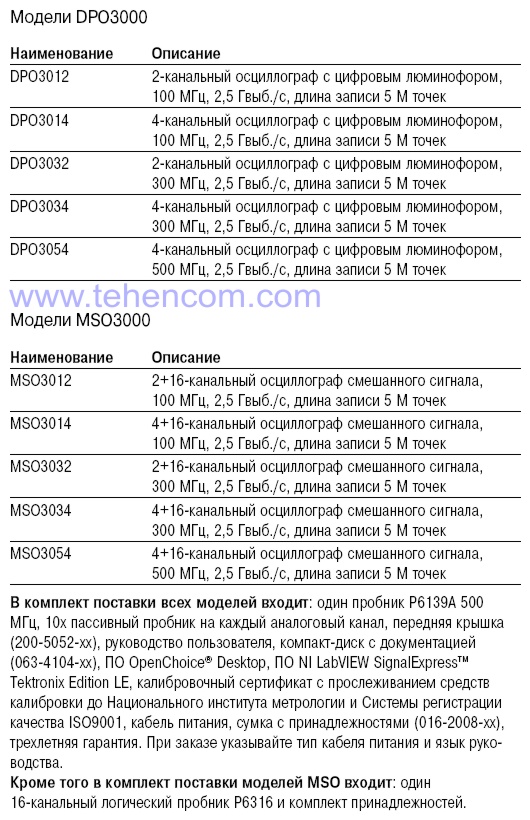

Комплект поставки осциллографов смешанных сигналов
с цифровым люминофором Tektronix серий MSO3000 и DPO3000

Комплект поставки осциллографов смешанных сигналов с цифровым люминофором Tektronix серий MSO3000 и DPO3000

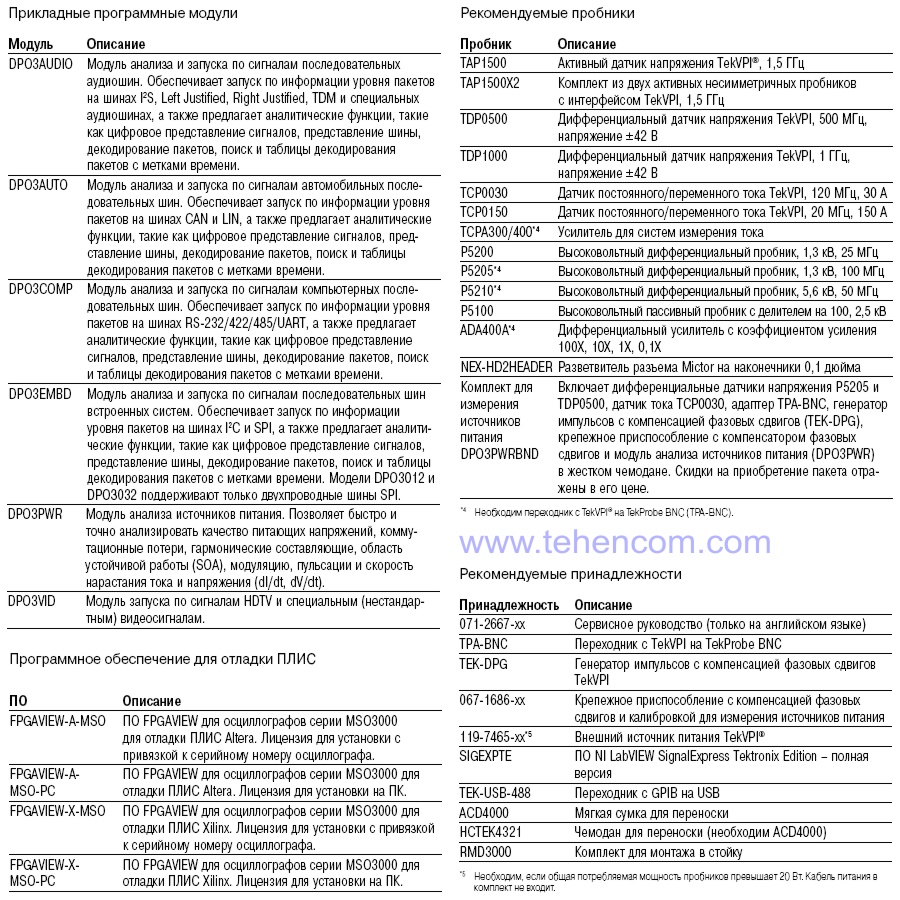

Опции и аксессуары для осциллографов смешанных сигналов
с цифровым люминофором Tektronix серий MSO3000 и DPO3000

Опции и аксессуары для осциллографов смешанных сигналов с цифровым люминофором Tektronix серий MSO3000 и DPO3000



Документация

Описание осциллографов смешанных сигналов Tektronix серий MSO3000 (16 стр.; 1,2 МБ)



Похожие модели

Tektronix MSO/DPO2000 - Осциллографы смешанных сигналов с полосой до 200 МГц Tektronix MSO/DPO2000 - Осциллографы смешанных сигналов с полосой до 200 МГц

Tektronix TDS3000C - Осциллографы с цифровым люминофором с полосой до 500 МГц Tektronix TDS3000C - Осциллографы с цифровым люминофором с полосой до 500 МГц

Tektronix TDS2000C - Цифровые осциллографы с полосой до 200 МГц Tektronix TDS2000C - Цифровые осциллографы с полосой до 200 МГц
