Измеритель-анализатор уровней электромагнитных излучений
Microrad NHT 3DL

Обнаружение биологически опасных уровней электромагнитных излучений

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Измеритель-анализатор уровней электромагнитных излучений Microrad NHT3DL



КРАТКОЕ ОПИСАНИЕ

В конце 2019 года итальянская компания Microrad выпустила обновлённую модель портативного измерителя-анализатора уровней электромагнитных излучений NHT 3DL. По сравнению со своим предшественником (моделью NHT 3D) новый анализатор может выполнять измерения в соответствии с директивой 2013/35/EU, совместим с универсальным сенсором Microrad 33S для электрического и магнитного полей в диапазоне от 0 Гц до 1 МГц, оснащён большим сенсорным экраном и поддерживает множество других улучшений.

Анализатор Microrad NHT 3DL имеет два основных режима работы: выборочный режим (selective mode) в диапазоне 0 Гц - 1 МГц и широкополосный режим (wide band mode) в диапазоне 100 кГц - 40 ГГц. Прибор совместим с широкой линейкой сенсоров (более 10 шт.) с помощью которых можно измерять разные составляющие поля (электрическую и магнитную) на разных частотах. Полное описание всех характеристик измерителя-анализатора уровней электромагнитных излучений Microrad NHT 3DL Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Частота: 0 Гц - 40 ГГц (зависит от антенного преобразователя)
Измерение напряжённости электрического и магнитного полей.
Определение соответствия уровней излучений директиве 2013/35/EU.
Обнаружение коротких сигналов (5G, радары и др.), длительностью до 500 нс.
Сенсорный экран 10,9 см (разрешение 272 x 480).
Интерфейсы: USB (стандартно); Wi-Fi, GPS, оптоволокно (опция).
Масса: 0,65 кг. Габариты: 170 x 85 x 31 мм. Рабочая температура: от -10°С до +50°С.
Обнаружение биологически опасных уровней электромагнитных излучений

Хотите посмотреть полный список приборов для ЭМС и ЭМП? Смотрите: электромагнитная совместимость.



ПОДРОБНОЕ ОПИСАНИЕ

Измеритель-анализатор Microrad NHT 3DL является универсальным прибором, предназначенным для широкого спектра применений. Он обеспечивает разнообразные измерительные возможности за счёт большого числа совместимых сенсоров и функционального программного обеспечения. Универсальность подключения осуществляется с помощью сменных коммуникационных модулей, которые могут подключаться к USB портам анализатора для обеспечения связи по Wi-Fi или оптоволокну, а также для географической привязки измерений с помощью GPS.

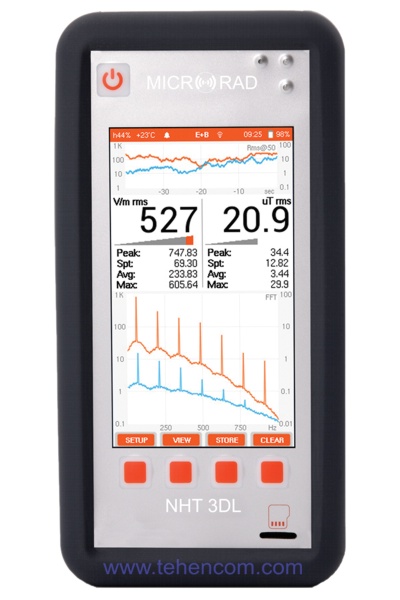

На этой фотографии показан измеритель Microrad NHT 3DL с подключённым универсальным сенсором Microrad 33S, который обеспечивает измерение электрического и магнитного полей от 1 Гц до 1 МГц, а также постоянного магнитного поля. Слева от разъёма сенсора к прибору подключён съёмный преобразователь Wi-Fi для связи с компьютером, а справа подключён съёмный приёмник GPS, обеспечивающий точную геопривязку.

Анализатор Microrad NHT 3DL с сенсором 33S и съёмными адаптерами для Wi-Fi и GPS

Анализатор Microrad NHT 3DL с сенсором 33S и съёмными адаптерами для Wi-Fi и GPS.



Совместимые сенсоры электромагнитного поля (Probes)

Для проведения измерений с помощью анализатора Microrad NHT 3DL к нему необходимо подключить сенсор (антенный преобразователь). Выпускается около двадцати моделей совместимых сенсоров, которые отличаются частотным диапазоном и составляющей электромагнитного поля, которую можно измерять с их помощью. Некоторые модели сенсоров могут измерять обе составляющие (электрическую и магнитную). На этом рисунке представлены некоторые типы сенсоров с указанием рабочего частотного диапазона.

Модели сенсоров для Microrad NHT 3DL с указанием рабочих частот и составляющих поля

Модели сенсоров с указанием рабочих частот и составляющих поля.



В этой таблице для каждого сенсора электромагнитного поля кроме рабочего диапазона частот также указан диапазон измеряемой величины в В/м для электрической составляющей и в Тл (Тесла) для магнитной.

Модели сенсоров для измерителя Microrad NHT 3DL с указанием рабочих частот и диапазона измеряемой величины

Модели сенсоров с указанием рабочих частот и диапазона измеряемой величины.



Конструктивно сенсоры для измерителя-анализатора Microrad NHT 3DL представляют собой антенные преобразователи, содержащие один, два или три элемента для измерения разных составляющих электромагнитного поля. К измерительному прибору такой сенсор подключается с помощью надёжного многоконтактного разъёма. В качестве примера, на этой фотографии показано несколько сенсоров, совместимых с анализатором Microrad NHT 3DL.

Примеры сенсоров фирмы Microrad, совместимых с анализатором Microrad NHT 3DL

Примеры сенсоров, совместимых с анализатором Microrad NHT 3DL.



В зависимости от типа подключенного сенсора меняются возможности анализатора Microrad NHT 3DL. На этой фотографии показаны экраны NHT 3DL при работе с тремя различными моделями сенсоров.

Самый левый прибор NHT 3DL работает с сенсором серии 33, который может одновременно измерять электрическую и магнитную составляющие поля. Соответственно на экран выводятся два графика и две группы значений (пиковое, среднее и т.д.).

Прибор NHT 3DL в центре работает с сенсором магнитного поля серии 10. На экран выводится исчерпывающая информация о параметрах поля и его изменениях во времени. Обратите внимание, что на экране присутствуют измерения для каждой из трёх осей: X, Y и Z.

Прибор NHT 3DL справа работает с сенсором серии ER, предназначенным для коротких импульсов, в том числе радарных. На экран выводятся параметры электрической составляющей поля, включая отдельные данные по трём пространственным осям (X, Y и Z), а также статистические данные импульсной последовательности: максимальная и минимальная длительности импульсов, плюс измеренная скважность.

Экраны анализаторов NHT 3DL при работе с тремя разными моделями сенсоров

Экраны анализаторов NHT 3DL при работе с тремя разными моделями сенсоров.

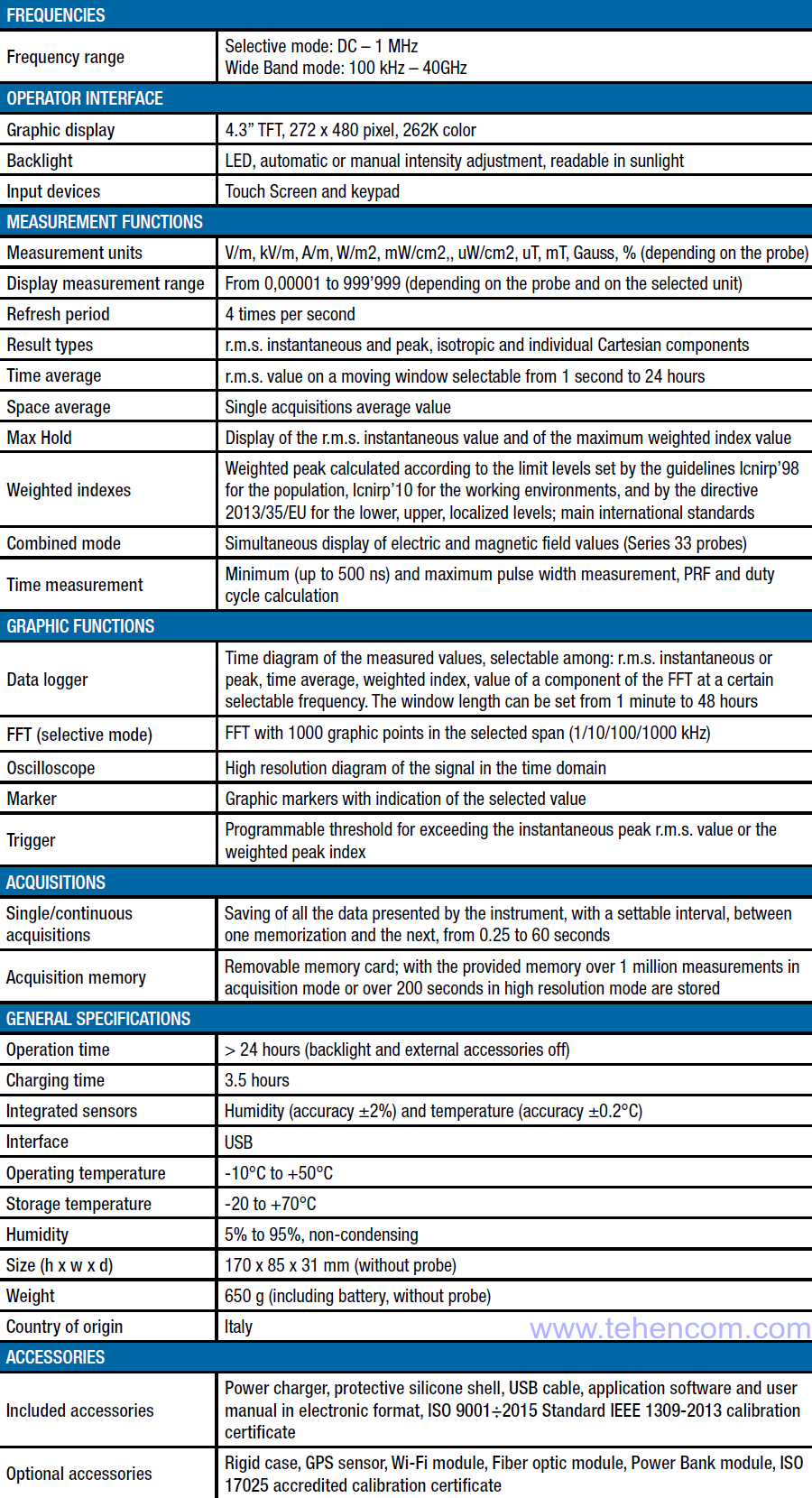

Технические характеристики измерителя-анализатора Microrad NHT 3DL

Технические характеристики измерителя Microrad NHT 3DL

Полный перечень технических характеристик измерителя-анализатора уровней электромагнитных излучений Microrad NHT 3DL смотрите ниже на этой странице в разделе Документация.



Комплект поставки анализатора Microrad NHT 3DL

Наименование Краткое описание
Microrad NHT 3DL Измеритель-анализатор уровней электромагнитных излучений
плюс:
- Защитный силиконовый чехол
- USB кабель
- Программное обеспечение
- Руководство пользователя в электронном виде
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для анализатора Microrad NHT 3DL

Основной аксессуар, которым необходимо укомплектовать измеритель NHT 3DL - это сенсор электромагнитного поля. Модель сенсора определяет частотный диапазон измерителя, уровень измеряемой величины и составляющую поля (электрическую, магнитную или обе). Краткие характеристики сенсоров приводятся выше на этой странице, а подробные смотрите ниже на этой странице в разделе Документация.

Из дополнительных аксессуаров прибор можно доукомплектовать: жёстким кейсом для переноски, приёмником GPS, модулем Wi-Fi, модулем для связи по оптоволокну и автономным зарядным устройством (Power Bank).



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей анализатора уровней электромагнитных излучений Microrad NHT 3DL, его технических характеристик и режимов работы.

Описание анализатора Microrad NHT 3DL (на английском) (8 стр.; 2 МБ)

Описание сенсоров электромагнитного поля (на английском) (32 стр.; 5 МБ)

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора анализатора уровней электромагнитных излучений, Вы можете воспользоваться нашим опытом и рекомендациями. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

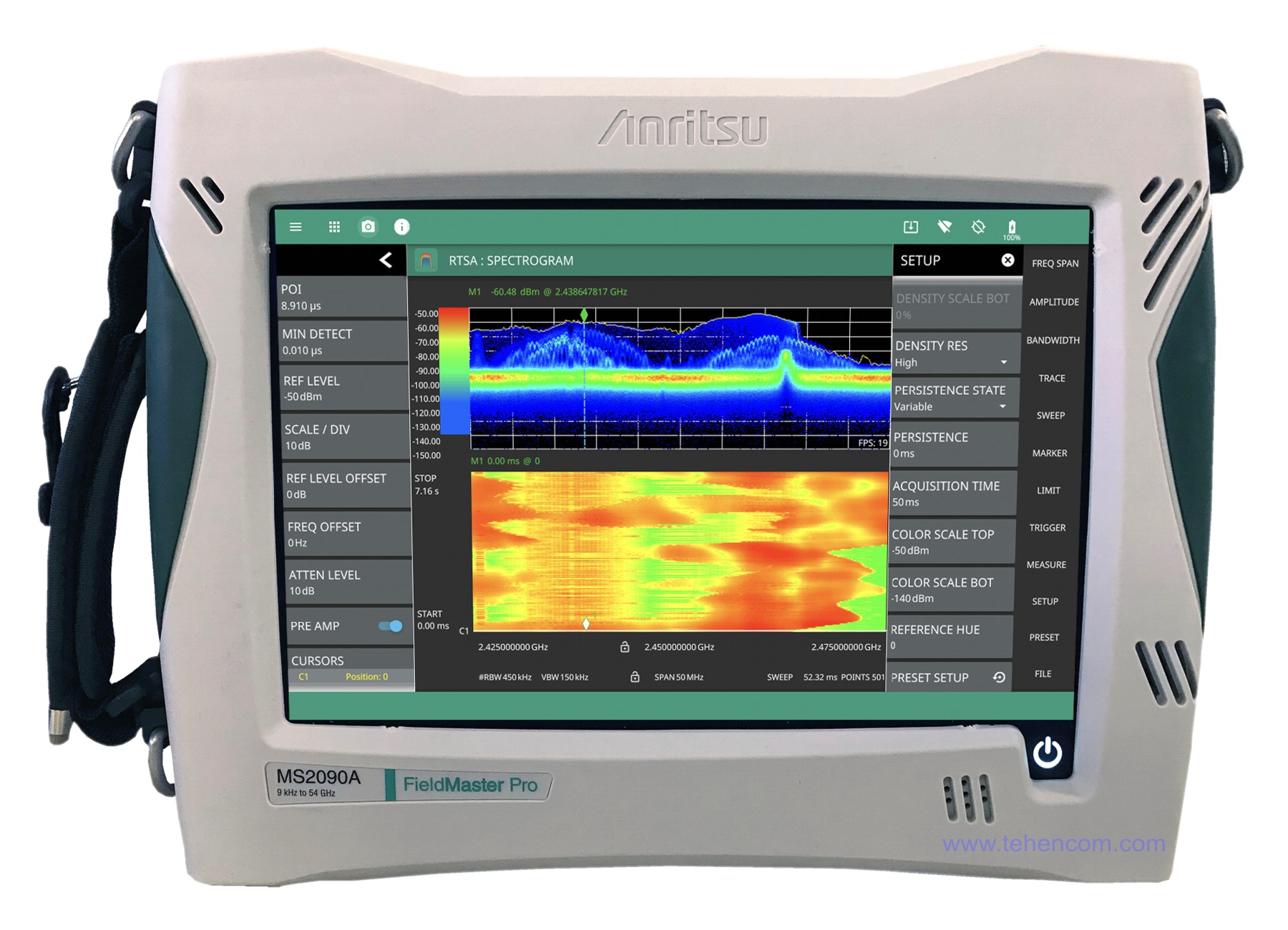

Anritsu MS2090A Field Master Pro - портативные анализаторы спектра реального времени и анализаторы сигналов 4G и 5G Anritsu MS2090A Field Master Pro - портативные анализаторы спектра и сигналов до 54 ГГц
