Автоматический скалыватель оптических волокон Fujikura CT08
ЕСТЬ В НАЛИЧИИ!

Недорогой, надёжный скалыватель с хорошими характеристиками

Содержание страницы:

Краткое описание

Видеообзор

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

Полезные ссылки

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

  Fujikura CT08 - недорогой автоматический скалыватель оптических волокон ( CT-08 )



КРАТКОЕ ОПИСАНИЕ

Fujikura CT08 - это новый универсальный скалыватель компании Fujikura, используемый со всеми типами сварочных аппаратов. Этот скалыватель пришёл на замену популярной модели Fujikura CT-06A и отличается от неё возможностью поворачивать нож без использования дополнительных инструментов, а также простой процедурой замены ножа. Кроме того, скалыватель Fujikura CT08 защищён от пыли, влаги, ударов и падений.

Fujikura CT08 недорогой и надёжный скалыватель. Он выполняет скол волокна в одно действие, а остаток сколотого волокна просто падает в боковой контейнер. Скалыватель имеет плавный ход ножа и позволяет скалывать волокно даже "на весу". Когда нож в текущем положении затупится, его можно легко провернуть в следующее положение, просто сдвинув пальцем специальное колёсико, которое расположено в нижней части корпуса.

Дополнительным преимуществом скалывателя Fujikura CT-08 является то, что когда нож полностью израсходует свой ресурс, то его сможет заменить сам пользователь, так как конструкция скалывателя не требует специальных регулировок после замены ножа. Срок службы скалывателя CT-08, превышает 10 лет. Авторизованный сервис Fujikura находится в Киеве.

Основные характеристики:
Скалывание одиночных волокон: длина скола от 5 до 20 мм
Ресурс ножа: 48 000 сколов. Погрешность угла скола: 0,5 градуса.
Механизм автоматического перемещения ножа. Поворот ножа без дополнительных инструментов. Простая процедура замены ножа. Защита от пыли, влаги, ударов и падений.
Размеры: 110 х 95 х 45 мм. Масса: 185 г.
Недорогой, надёжный скалыватель с хорошими характеристиками



Видеообзор автоматического скалывателя оптических волокон Fujikura CT08

В этом обзорном видеосюжете продемонстрированы основные достоинства недорогого автоматического скалывателя оптических волокон Fujikura CT08, а именно: отличная точность и стабильность скола, возможностью поворачивать нож без использования дополнительных инструментов, простая процедура замены ножа и защищённость скалывателя от пыли, влаги, ударов и падений.

В этом видеообзоре показаны основные особенности автоматического скалывателя Fujikura CT08.



ПОДРОБНОЕ ОПИСАНИЕ

Автоматический скалыватель оптических волокон Fujikura CT08 скалывает волокно при помощи специального лезвия CB-07 из высокопрочной стали. Каждое положение лезвия рассчитано на выполнение 1000 операций скола. По мере износа лезвия, оно может проворачиваться по кругу и фиксироваться в 16 различных положениях. После износа лезвия во всех шестнадцати положениях, его можно два раза поднять по высоте, что даёт возможность снова дважды использовать его полную режущую окружность. Таким образом, общий ресурс лезвия составляет: 1000 * 16 * 3 = 48 000 сколов. После исчерпания ресурса лезвия CB-07, оно может быть легко заменено на новое самим пользователем без отправки скалывателя в сервисный центр.

Скалыватель Fujikura CT08 входит в комплектацию "Kit-A" Standard аппаратов: Fujikura 80S и Fujikura 36S.



Принцип действия скалывателя оптических волокон Fujikura CT08

Конструкция скалывателя Fujikura CT08 позволяет максимально ускорить выполнение сколов волокон. Когда Вы открываете крышку скалывателя, то автоматически взводите нож, никаких дополнительных кнопок для взведения ножа нажимать не надо.

Принцип действия скалывателя оптических волокон Fujikura CT08

Принцип действия скалывателя оптических волокон Fujikura CT08.



Два типа площадок скалывателя Fujikura CT08: AD-50 и AD-10-M24

Площадка для установки волокон AD-50, которая стандартно закреплена на скалывателе CT08, не имеет прижимной пластинки, поэтому волокно можно очень быстро укладывать на неё, придерживая рукой и сразу после скола переносить в аппарат. Для тех, кто предпочитает более медленную и аккуратную работу, отдельно предлагается площадка для установки волокон с классической прижимной пластинкой AD-10-M24.

Два типа площадок скалывателя Fujikura CT08, предназначенных для установки волокон

Два типа площадок скалывателя Fujikura CT08, предназначенных для установки волокон.



Простая процедура поворота и поднятия ножа скалывателя Fujikura CT08

В скалывателе Fujikura CT08 используется новый тип ножа-лезвия CB-07, который отличается чёткой маркировкой текущего положения (см. фотографию ниже). Всего у ножа 16 рабочих положений, каждое из которых рассчитано в среднем на 1 000 сколов. По мере загрязнения и износа текущего положения ножа, качество скола волокна постепенно ухудшается и когда угол скола начинает регулярно превышать 1 градус, необходимо аккуратно протереть спиртом рабочую кромку ножа. Если после чистки ножа угол скола всё равно стабильно превышает 1 градус, то самое время провернуть нож в следующее рабочее положение.

В скалывателе Fujikura CT08 процедура поворота ножа-лезвия выполняется очень легко: не нужно откручивать никаких винтов, достаточно просто сдвинуть пальцем специальное колёсико, которое расположено в нижней части корпуса скалывателя и нож провернётся в следующее рабочее положение. Внешний вид колёсика показан на этой фотографии справа.

Маркировка текущего положения ножа (слева) и колёсико для поворота ножа (справа) скалывателя Fujikura CT08

Маркировка текущего положения ножа (слева) и колёсико для поворота ножа (справа).



После износа ножа-лезвия CB-07 во всех шестнадцати положениях, его можно два раза поднять по высоте, что даёт возможность снова дважды использовать его полную режущую окружность. Для того, чтобы поднять нож в следующее рабочее положение необходимо открутить ровно на один полный оборот контрвинт (1), затем в направлении по часовой стрелке точно на одно деление повернуть винт (2), который поднимет нож, затем аккуратно затянуть контрвинт (1). После этого скалыватель CT08 готов выполнить следующие 16 000 сколов.

Простая процедура поднятия ножа скалывателя оптических волокон Fujikura CT08

Простая процедура поднятия ножа скалывателя Fujikura CT08.



Технические характеристики скалывателя оптических волокон Fujikura CT08

Технические характеристики скалывателя оптических волокон Fujikura CT08



Комплект поставки скалывателя оптических волокон Fujikura CT08

- скалыватель одиночных волокон Fujikura CT08
- площадка для установки волокон без прижимной пластинки AD-50 (прикреплена к скалывателю)
- установочная площадка SPA-CT08-10 (прикреплена к скалывателю)
- миниатюрный шестигранный ключ HEX-01
- краткая инструкция M-CT08-EJ
- пластиковый футляр для переноски скалывателя CC-34
- гарантия: 1 год (возможно продление срока гарантии до 3 лет)



Дополнительные аксессуары для скалывателя оптических волокон Fujikura CT08

- площадка для установки волокон с прижимной пластинкой AD-10-M24
- нож-лезвие CB-07 для скалывателя Fujikura CT08



Съёмные держатели серии Fujikura FH-60 для различных типов буфера оптоволокна:

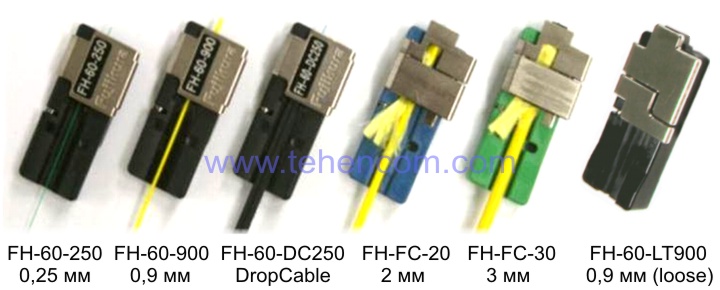

Fujikura серия FH-60 - Съёмные держатели волокна (Fiber holder FH-60-250, FH-60-900, FH-FC-20, FH-FC-30, FH-60-DC250, FH-60-LT900)

- FH-60-250 (для голого оптоволокна 0,25 мм)
- FH-60-900 (для пигтейлов в оболочке 0,9 мм)
- FH-60-DC250 (для голого оптоволокна 0,25 мм в оболочке DropCable)
- FH-FC-20 (для патчкордов в оболочке 2 мм)
- FH-FC-30 (для патчкордов в оболочке 3 мм)
- FH-60-LT900 (для пигтейлов в свободном буфере 0,9 мм)



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей автоматического скалывателя оптических волокон Fujikura CT08, его технических характеристик и режимов работы.

Описание автоматического скалывателя Fujikura CT08 (на английском) (2 стр.; 1 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Типы аппаратов по методу юстировки (выравнивания) оптических волокон

Влияние износа электродов на качество сварки, процедура замены электродов

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора скалывателя для оптоволокна, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
