Векторные анализаторы электрических цепей Anritsu MS4640B (серия VectorStar)
модели: MS4642B (до 20 ГГц), MS4644B (до 40 ГГц), MS4645B (до 50 ГГц), MS4647B (до 70 ГГц)

Максимальная функциональность, точность и скорость измерений

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели
  Anritsu MS4640B VectorStar - Векторные анализаторы электрических цепей MS4642B (до 20 ГГц), MS4644B (до 40 ГГц), MS4645B (до 50 ГГц), MS4647B (до 70 ГГц)



КРАТКОЕ ОПИСАНИЕ

Серия MS4640B VectorStar относится к самой функциональной и точной линейке топовых векторных анализаторов электрических цепей (ВАЦ, VNA) японской компании Anritsu. В состав серии входят четыре основных прибора: MS4642B (от 10 МГц до 20 ГГц), MS4644B (от 10 МГц до 40 ГГц), MS4645B (от 10 МГц до 50 ГГц), MS4647B (от 10 МГц до 70 ГГц). Установка опции MS4640B-070 позволяет расширить нижний частотный диапазон каждого прибора до 70 кГц. Кроме того, в состав серии входят две модели векторных анализаторов с расширенным частотным диапазоном: ME7838E (70 кГц – 110 ГГц) и ME7838D (70 кГц – 145 ГГц). Также под заказ возможна поставка моделей векторных анализаторов с рабочим диапазоном до 1,1 ТГц (1100 ГГц).

Стандартно анализаторы серии MS4640B VectorStar оснащаются двумя измерительными коннекторами. Для получения четырёхпортовой конфигурации, используются дополнительные блоки: MN4694C (до 40 ГГц) или MN4697C (до 70 ГГц). Такое решение даёт возможность в любое время модернизировать свой векторный анализатор из 2-х портового в 4-х портовый и, таким образом, уменьшить разовые затраты на покупку оборудования.

По суммарному набору характеристик (точность, скорость, надёжность, функциональность, возможность модернизации и стоимость) линейка векторных анализаторов электрических цепей Anritsu MS4640B VectorStar относится к лучшим решениям из выпускаемых в настоящее время.

Области применения:
- радары
- измерение параметров антенн
- измерение параметров материалов
- измерение параметров полупроводниковых устройств
- проверка целостности прохождения сигналов
- измерение параметров активных устройств
- измерение параметров пассивных устройств
- измерение параметров частотно-преобразующих устройств

Основные характеристики:
Частота: 10 МГц – 20 ГГц (модель MS4642B).
Частота: 10 МГц – 40 ГГц (модель MS4644B).
Частота: 10 МГц – 50 ГГц (модель MS4645B).
Частота: 10 МГц – 70 ГГц (модель MS4647B).
Частота: 70 кГц – 110 ГГц (модель ME7838E).
Частота: 70 кГц – 145 ГГц (модель ME7838D).
Расширение нижнего диапазона частот от 70 кГц (опция MS4640B-070).
Количество портов: 2. Расширение до 4-х портов с измерительным блоком MN469xC.
Измеряемые параметры: S11, S21, S22, S12 и любая комбинация a1, a2, b1, b2, 1.
Скорость измерения: 20 мкс на точку. Разрешающая способность: до 100 000 точек.
Динамический диапазон: более 140 дБ. Мощность источников: до +14 дБм.
Линейность приёмников: точка компрессии до +15 дБм на 70 ГГц.
Параметры направленности, согласования в источнике и согласования в нагрузке: до 50 дБ.
Калибровка: автоматическая (с использованием внешнего модуля) или ручная.
Анализ во временной области (опция MS4640B-002).
Измерение коэффициента шума (Noise Figure) (опция MS4640B-041).
Импульсные измерения (опция MS4640B-042).
Дифференциальные измерения (опция MS4640B-043).
Операционная система Windows 7. Интерфейсы: USB, Ethernet, IEEE-488.2 (GPIB).
Масса: 30 кг. Габариты: 286 x 487 x 591 мм. Рабочая температура: от 0°С до +50°С.
Максимальная функциональность, точность и скорость измерений



ПОДРОБНОЕ ОПИСАНИЕ

Полагаясь на свой 40-летний опыт в разработке векторных анализаторов, компания Anritsu существенно расширила частотный диапазон с помощью своей новой серии анализаторов VectorStar MS4640B. Теперь можно проводить измерения в полном диапазоне от 70 кГц до 70 ГГц не переключаясь между коннекторами векторного анализатора. С помощью внешнего блока расширения возможно увеличение частотного диапазона до 145 ГГц, а по отдельному заказу даже до 1,1 ТГц (1100 ГГц).

Векторный анализатор Anritsu VectorStar MS4647B в составе системы MS7838D, которая обеспечивает работу в полном диапазоне 70 кГц - 145 ГГц без переключения между измерительными портами

Векторный анализатор Anritsu VectorStar MS4647B в составе системы MS7838D, которая обеспечивает работу в полном диапазоне 70 кГц - 145 ГГц без переключения между измерительными портами.



Векторные анализаторы электрических цепей Anritsu VectorStar обеспечивают высочайший уровень точности и лёгкости измерения S параметров при решении любых задач: от измерения характеристик СВЧ транзисторов до тестирования сложных высокочастотных коммуникационных систем. В дополнение к лучшим техническим характеристикам, анализаторы серии VectorStar в любое время могут быть дооснащены дополнительными модулями и опциями для расширения частотного диапазона, увеличения количества измерительных портов или для добавления новых функциональных возможностей. Это позволяет уменьшить разовые затраты на покупку оборудования и расширять измерительную систему по мере необходимости.

4-х портовый векторный анализатор электрических цепей с рабочим диапазоном 70 кГц - 70 ГГц на базе Anritsu VectorStar MS4647B с модулем расширения количества портов MN4697C (нижний блок)

4-х портовый векторный анализатор электрических цепей с рабочим диапазоном 70 кГц - 70 ГГц на базе Anritsu VectorStar MS4647B с модулем расширения количества портов MN4697C (нижний блок).



Измерение параметров активных и пассивных устройств с помощью анализатора Anritsu MS4640B

С помощью векторных анализаторов серии Anritsu VectorStar MS4640B, Вы можете разрабатывать и тестировать высокочастотные устройства высочайшего класса. Анализаторы VectorStar обладают лучшими характеристиками в самом широком частотном диапазоне. С их помощью разработчики и инженеры могут быстрее и лучше проводить все необходимые тесты. Векторные анализаторы семейства VectorStar позволяют проводить измерения во всех высокочастотных диапазонах - вплоть до 1100 ГГц (1,1 ТГц). При этом можно измерять как стандартный набор S-параметров так и проводить другие виды измерений: коэффициент шума, импульсные измерения, дифференциальные измерения, измерения во временной области и др.

Векторный анализатор цепей Anritsu VectorStar MS4647B и модуль расширения количества портов MN4697C идеально подходят для тестирования 2-х и 4-х портовых устройств и компонентов

Векторный анализатор цепей Anritsu VectorStar MS4647B и модуль расширения количества портов MN4697C идеально подходят для тестирования 2-х и 4-х портовых устройств и компонентов.



Для расширения возможностей тестирования разнообразных активных устройств, в анализатор цепей серии VectorStar можно установить одну из опций MS464xB-06x (Active Measurements Suite), которая добавляет 2 или 4 встроенных аттенюатора. Кроме того, эта опция даёт возможность проводить измерения параметров активных устройств в прямом и обратном направлениях, добавляет источник постоянного напряжения на центральный проводник (для питания тестируемого активного устройства), добавляет функцию контроля мощности в расширенном диапазоне. Также эта опция содержит программное обеспечение для анализа нелинейности усиления (gain compression) в диапазоне частот, диапазоне мощностей и для заданной сетки частот (до 401 частоты).

Для измерения коэффициента шума (Noise Figure) предназначена опция MS4640B-041. Коэффициент шума - это ухудшение соотношения сигнал-шум, которое возникает из-за влияние различных компонентов в цепочке прохождения сигнала. Для улучшения точности измерения, анализаторы цепей Anritsu VectorStar используют технологию "холодного источника". Кроме того, измерения можно проводить при разных уровнях рассогласования. В настоящее время, анализаторы цепей Anritsu VectorStar, являются единственными анализаторами, которые могут измерять коэффициент шума в диапазоне частот до 110 ГГц и могут комплектоваться уникальным приёмником (3744A-Rx), который специально предназначен для точных измерений коэффициента шума в диапазоне от 30 ГГц до 110 ГГц.

Векторный анализатор цепей серии Anritsu VectorStar с модулем для измерения коэффициента шума (опция MS4640B-041)

Векторный анализатор цепей серии Anritsu VectorStar с модулем для измерения коэффициента шума (опция MS4640B-041).



Модуль 3743A с приёмником 3744A-Rx, который предназначен для точных измерений коэффициента шума в диапазоне частот от 30 ГГц до 110 ГГц

Модуль 3743A с приёмником 3744A-Rx, который предназначен для точных измерений коэффициента шума в диапазоне частот от 30 ГГц до 110 ГГц.



Среди дополнительных возможностей векторных анализаторов VectorStar стоит отметить опцию расширения нижней рабочей границы до 70 кГц (опция MS4640B-070) и высокоточный модуль автоматической калибровки AutoCal, с помощью которого можно быстро и максимально точно откалибровать свой векторный анализатор цепей. Из других выдающихся возможностей векторных анализаторов VectorStar, обратите внимание на проведение дифференциальных измерений до 145 ГГц и измерение коэффициента шума до 110 ГГц. Кроме того, в процессе эксплуатации, Вы сможете выполнять модернизацию своего VectorStar по частотному диапазону, количеству портов и набору установленных опций. Такая возможность плановой модернизации и доукомплектации анализатора, позволит Вам снизить свои финансовые вложения.

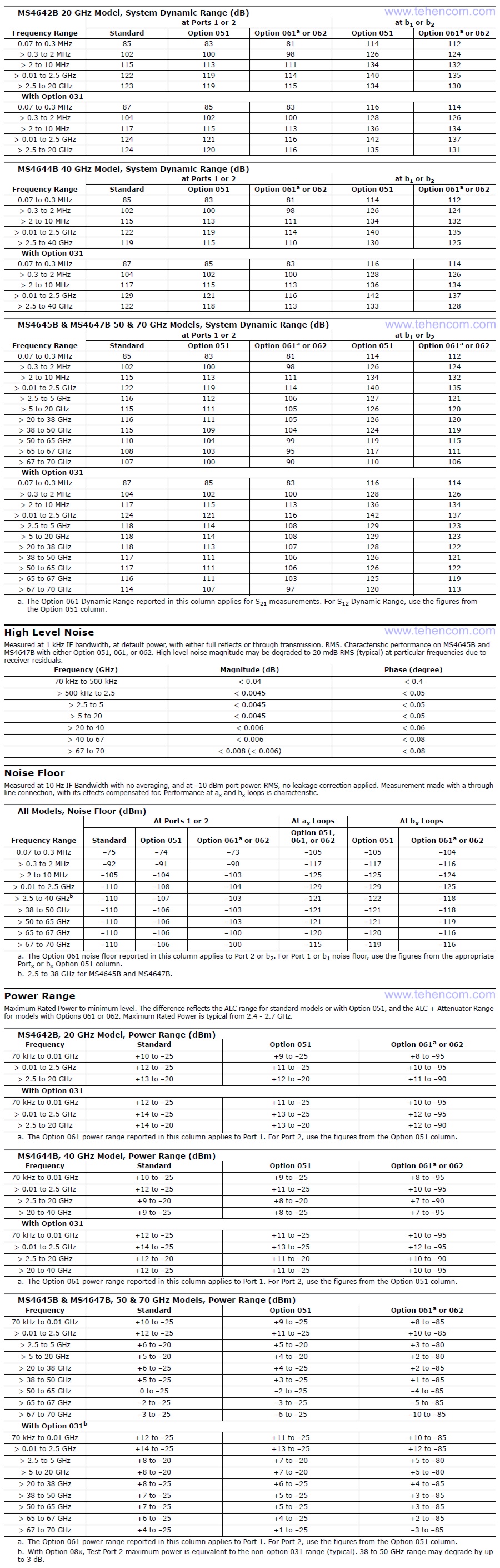

Технические характеристики векторных анализаторов цепей Anritsu MS4640B (серия VectorStar)

Технические характеристики векторных анализаторов электрических цепей Anritsu MS4640B серии VectorStar (модели: MS4642B, MS4644B, MS4645B, MS4647B)

Полный перечень технических характеристик векторных анализаторов электрических цепей Anritsu MS4640B (серия VectorStar) смотрите на этой странице в разделе Документация.



Комплект поставки векторных анализаторов цепей Anritsu MS4640B (серия VectorStar)

Наименование Краткое описание
Anritsu MS4642B 2-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 10 МГц до 20 ГГц, коннекторы K(m)
либо
Anritsu MS4644B 2-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 10 МГц до 40 ГГц, коннекторы K(m)
либо
Anritsu MS4645B 2-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 10 МГц до 50 ГГц, коннекторы V(m)
либо
Anritsu MS4647B 2-х портовый векторный анализатор электрических цепей с рабочим диапазоном:
от 10 МГц до 70 ГГц, коннекторы V(m)
- Полный комплект документации в электронном виде на компакт-диске: VectorStar Operation Manual, User Interface Reference Manual, Programming Manual, Programming Manual Supplement, Calibration and Measurement Guide, Technical Data Sheet and Configuration Guide, Maintenance Manual.
- Оптическая USB мышь
- Шнур питания
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для векторных анализаторов цепей Anritsu MS4640B (серия VectorStar)

Ниже приводится перечень основных опций и дополнительных аксессуаров для анализаторов цепей Anritsu MS4640B (серия VectorStar). Полный перечень опций и аксессуаров с подробным описанием смотрите в разделе Документация.

Опции и аксессуары для векторных анализаторов цепей Anritsu MS4640B (серия VectorStar)

Опции и аксессуары для векторных анализаторов цепей Anritsu MS4640B (серия VectorStar).



Если Вам необходима техническая консультация по выбору оптимального набора опций и аксессуаров для векторного анализатора электрических цепей серии MS4640B VectorStar или информация по ценам, просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Документация

Описание векторных анализаторов цепей Anritsu серии MS4640B VectorStar (на английском) (32 стр.; 4 МБ)

Технические характеристики векторных анализаторов MS4640B VectorStar (на английском) (52 стр.; 4 МБ)

Руководство по эксплуатации векторных анализаторов MS4640B VectorStar (на английском) (188 стр.; 9 МБ)

Руководство по калибровке и методике измерений MS4640B VectorStar (на английском) (558 стр.; 39 МБ)

Руководство по программированию анализаторов MS4640B VectorStar (на английском) (868 стр.; 23 МБ)
