Универсальная измерительная система для телекоммуникаций EXFO FTB-400
Снята с производства! Рекомендуемая замена: EXFO FTB-500

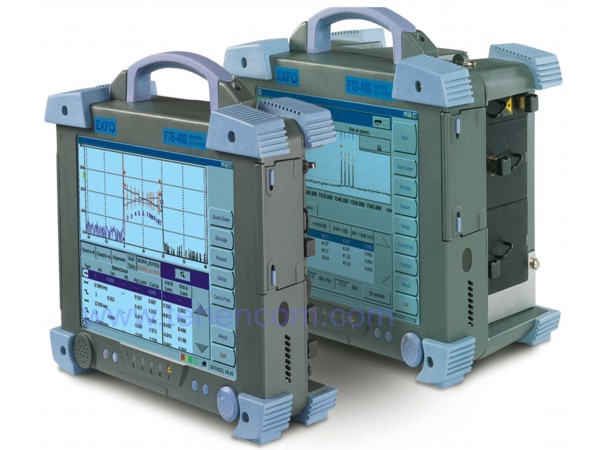

Универсальная измерительная система для телекоммуникаций EXFO FTB-400



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

До 1996 года, оценка характеристик сети включала ношение с собой массы различных приборов и значительные затраты времени на интеграцию данных измерений от различных приборов для получения всеохватывающего взгляда на сеть. Затем появился разработанный EXFO новый, модульный подход для тестирования и мониторинга сетей - платформа EXFO FTB-400, работающая по принципу «всё-в-одном», содержащая комбинации сменных модулей и предлагающая высокоэффективные функции и многозадачность, объединенные общим интерфейсом. При помощи многочисленных конфигураций, созданных для соответствия различным требованиям различных видов сетей, а также возможности добавлять измерительные модули по мере необходимости, Универсальная Измерительная Система FTB400 приобрела всемирную популярность на рынке. Это наглядно показывают цифры: более 15 000 платформ применяются лидирующими провайдерами сетевых услуг по всему миру.

Универсальная Измерительная Система EXFO FTB-400 сочетает в одном приборе возможности тестирования различных уровней: физического, оптического, транспортного и данных:
- огромный выбор различных видов тестирования, сменные в полевых условиях модули;
- оснащена процессором Pentium и имеет до 512 МБ памяти;
- большой и легкочитаемый сенсорный TFT экран высокого разрешения, размером 12,1 дюйма (30,7 см);
- операционная система Windows 2000;
- многозадачность: позволяет одновременно проводить измерения и обрабатывать результаты других измерений.

Универсальная Измерительная Система EXFO FTB-400 обладает рядом ключевых преимуществ:
- возможность роста в будущем: возможность добавления новых измерительных модулей в Вашу систему по мере изменения требований - защитите Ваши инвестиции в платформу;
- встроенная многозадачность позволяет широкому спектру модулей одновременно размещаться и работать на одной платформе;
- гибкая архитектура на базе ПК, легкое хранение данных и печать отчетов прямо на месте.



Универсальные системы EXFO



Множество конфигураций, большой выбор дополнений

С помощью большого выбора корзин расширения - на два, четыре, семь и восемь однослотовых модулей, FTB-400 предоставляет Вам возможность создать свою собственную установку для тестирования, используя любые модули EXFO FTB, включая старые модели. Система создана для использования в полевых условиях и может выдерживать самые суровые условия работы:
- 2-, 4-, 7- или 8 слотов в корзине расширения;
- обратная совместимость со старыми моделями модулей FTB, позволяет получить максимальную отдачу от инвестиций;
- первоклассная надежность и прочность, позволяющие работать в любых условиях.

Универсальная Измерительная Система FTB-400 поставляется в шести конфигурациях, что позволяет существенно расширить Ваши возможности по тестированию:



Различные конфигурации измерительной системы EXFO FTB-400



Конфигурация с защитной крышкой шины

Ультра тонкая защитная крышка шины применяется для использования FTB400 в качестве портативного компьютера.



Двух-слотовая конфигурация

- рефлектометрия ( OTDR ), измерения потерь и GigEthernet, при помощи модулей OTDR, MultiTest и Packet Blazer;
- более 500 комбинаций для рефлектометрии и измерения потерь.



Четырех-слотовая конфигурация

Эта компактная, мощная, многоцелевая корзина расширения предназначена для установки до четырех однослотовых измерительных модулей для платформы FTB. Она оснащена высокоскоростной шиной и прекрасно подходит для различных применений:
- всеобъемлющее тестирование уровня данных с использованием всей линейки модулей Packet Blazer - Fibre Channel, Gigabit Ethernet и 10 Gigabit Ethernet;
- рефлектометрия ( OTDR ), измерения потерь и Ethernet (до 10 ГБ), при помощи комбинации модулей OTDR, MultiTest (Универсальный тестер) и Packet Blazer;
- полная совместимость с модулем FTB-8000 SONET / SDH 10 ГБ/с



Восьми-слотовая конфигурация

Эта многоцелевая, высокомощная, восьми-слотовая корзина расширения поддерживает любые модули EXFO для платформы FTB и предлагает первоклассную гибкость:
- поддержка до восьми однослотовых модулей;
- полный анализ дисперсии - хроматическая дисперсия, поляризационная модовая дисперсия и рефлектометрия - на одной платформе;
- полностью совместима с анализатором FTB-8100 Next-Generation SONET / SDH;
- оснащена высокоскоростной шиной;
- встроенный источник питания (не требует внешнего преобразователя).



Конфигурация SONET / SDH

- тестирование SONET / SDH и T-Carrier / PDH;
- специальная конфигурация, дающая возможность просто использовать защитную крышку шины или добавлять двух-, четырех-, семи- или восьми-слотовые корзины расширения.



Модули тестирования уровней: физического / оптического и транспортного / данных
– наиболее полный выбор на рынке

В Универсальную Измерительную Систему FTB-400, компании EXFO может быть установлено до восьми однослотовых модулей из обширной линейки лидирующих решений для тестирования оптического и протокольного уровней:
- физические / оптические - включая рефлектометры, измерители потерь, анализаторы ПМД и хроматической дисперсии, переключатели, источники и измерители мощности
- транспортные / данные - анализаторы SONET / SDH и Next-Gen SONET / SDH, анализаторы Gigabit Ethernet и 10 Gigabit Ethernet, а также модули тестирования Fibre Channel ( SAN ).



Выбор модулей

- более 20 рефлектометрических модулей ( OTDR ): четыре одномодовые и две многомодовые длины волны;
- более 30 конфигураций модуля универсального тестера ( OLTS ) для тестирования потерь на отражения ( ORL ) и вносимых потерь ( IL );
- анализатор хроматической дисперсии ( ХД );
- анализатор поляризационной-модовой дисперсии ( ПМД );
- анализатор оптического спектра ( OSA );
- тестер SONET / SDH;
- анализатор SONET / SDH следующего поколения;
- анализатор Ethernet ( 10/100/GigE );
- анализатор 10 Gigabit Ethernet ( LAN и WAN PHY );
- анализатор для Сетей Хранения Данных ( SAN );
- модуль переключателя: быстрые автоматизированные измерения с помощью переключения между одним входным портом и несколькими выходными;
- модуль принтера для печати в полевых условиях;
- модуль компенсационной катушки ( ОМ и ММ ).



Сменные модули для платформы EXFO

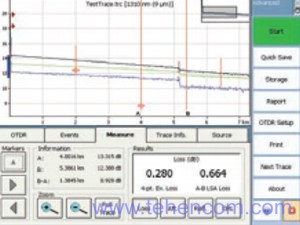

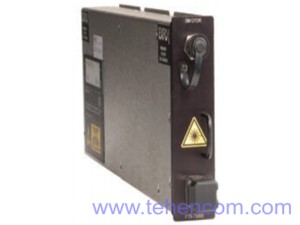

Серия рефлектометрических модулей FTB-7000 OTDR B/C/D

Исключительно малая мертвая зона - 1 м, идеально подходит для работы с городскими сетями и сетями FTTx. Модули позволяют тестировать на следующих длинах волн: 1310, 1490, 1550 нм 1625 нм.
Точные измерения - все что Вам нужно для получения первоклассных результатов при тестировании одномодовых или многомодовых линий:
- мертвая зона по событиям - 1 м, по затуханию - 4 м
- непревзойденная линейность 0,03 дБ позволяет получать точнейшие данные
- конфигурации с тремя длинами волн: 1310 / 1490 / 1550 нм или 1310 / 1550 / 1625 нм







Оптический переключатель FTB-9100

Многократно увеличьте эффективность измерений с помощью Оптического Переключателя FTB-9100. Благодаря возможности переключения между одним входным портом и многими выходными Вы быстро получаете точные и повторяемые результаты. Специальные программируемые функции позволяют автоматизировать процесс сбора данных. Используется совместно с серией рефлектометрических модулей FTB-7000B. Вы можете выбирать из одномодовых или многомодовых переключателей и нескольких типов коннекторов.

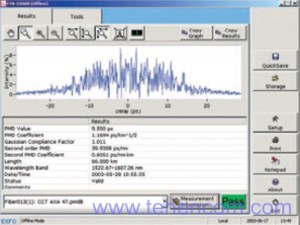

Анализатор поляризационной модовой дисперсии ( ПМД ) FTB-5500B

Точно измеряет ПМД - даже через EDFAs:
- динамический диапазон более чем 50 дБ;
- диапазон ПМД от 0 до 115 пс.;
- выполняет тест за 3 секунды.

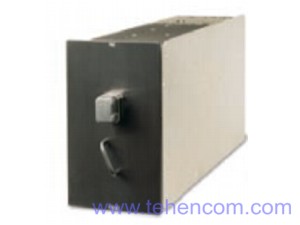

Анализатор Хроматической Дисперсии FTB-5800

Анализатор использует проверенный метода сдвига фаз. Данный модуль (ожидается получение патента) позволяет провести измерения хроматической дисперсии с высокой точностью и скоростью. Модуль может измерить до 475 точек, что позволяет добиться непревзойденной точности измерения. Более того, применяемый метод может осуществлять измерение через такие устройства как усилители на эрбиевом волокне ( EDFA ), что позволяет тестировать линию целиком, а не секциями.
Уникальная конструкция прибора использует всего лишь одно волокно для тестирования, т.е. не требуется устанавливать связь по второму волокну между источником и анализатором.

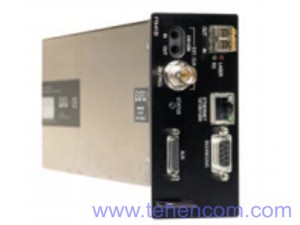

Анализатор FTB-8120 / 8130 SONET / SDH

Комбинирует в одном блоке профессиональные функции тестирования DSn / PDH, SONET / SDH и Next-Gen SONET / SDH
- в одном модуле интерфейсы от DS1 / E1 до OC-192 / STM-64
- тестирование Ethernet-over-SONET / SDH с использованием GFP, VCAT и LCAS







Анализатор сетевых протоколов EXpertNPA

Этот простой и мощный программный инструмент позволяет идентифицировать и оценить сложные сетевые проблемы. Он поддерживает широкий набор функций, включающих определение базового уровня использования пропускной способности сети, а также определение источников повышенной активности, источников и причин, вызывающих широковещательные штормы, причин перегрузок в сети и источники сетевых атак.

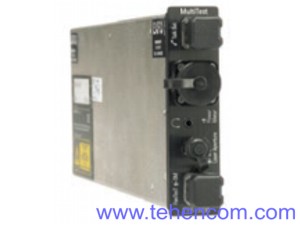

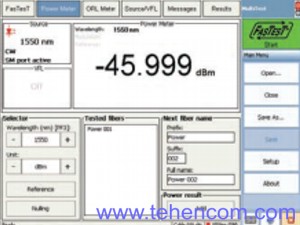

Модуль Универсального Тестера FTB-3930 MultiTest ( OLTS )

Полностью автоматические двунаправленные измерения потерь на трех длинах волн, автоматические измерения ORL и длины волокна:
- 40 калиброванных длин волн;
- измеритель потерь;
- измеритель мощности;
- измеритель возвратных потерь отражения ( ORL );
- визуальный локатор повреждений;
- одномодовые и многомодовые источники;
- цифровое переговорное устройство;
- измеритель длины волокна;
- автоматические измерения потерь на трех длинах волн, измерения ORL и расстояния;
- конфигурируемые пользователем пороги по критерию «годен / не годен»;
- безошибочное тестирование: автоматическое распознавание длины волны, не требует обнуления.







Модуль тестирования SAN FTB-8520 Packet Blazer

Устанавливаемый в платформу FTB-400 модуль FTB-8520 Packet Blazer SAN позволяет тестировать логические уровни Fibre Channel FC-0, FC-1 и FC-2 для сервисов, поставляемых через транспортные протоколы, такие как DWDM, SONET / SDH и темные волокна.
При внедрении сетей Fibre Channel модуль обеспечивает пользователя ценной информацией такой как: временные параметры и оценка размеров буфера.

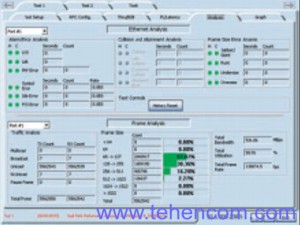

Модуль тестирования Ethernet FTB-8510 Packet Blazer

Все необходимые функции тестирования и мониторинга для поддержания соглашения об уровне сервиса (SLA):
- измерения джиттера пакетов для оценки транспортных сетей Ethernet
- тестирование прозрачных LAN сервисов (TLS) с возможностью генерации полнодуплексного и полноскоростного трафика (до 1000 МБ/с)
- полностью интегрированная функциональность для оценки производительности сетей для транспорта Ethernet пакетов
- измерения джиттера пакетов для оценки возможности транспортной сети Ethernet передавать чувствительный к задержке трафик, такой как голос по IP (VoIP)
- измерения пропускной способности, неравномерной передачи данных (back-to-back), задержки и потери кадров
- удаленный контроль при помощи тестируемого LAN подключения позволяет проводить тестирование между оконечными точками







Технические характеристики измерительной системы для телекоммуникаций EXFO FTB-400

Технические характеристики измерительной системы для телекоммуникаций EXFO FTB-400



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.

Внимание! Платформа EXFO FTB-400 больше не выпускается. Рекомендуемая замена: Универсальная модульная измерительная платформа EXFO FTB-500



Каталог компании EXFO (3,2 МБ)
