Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255
с поддержкой DWDM с шагом каналов от 12,5 ГГц до 200 ГГц и
скоростей передачи данных в канале: 1G / 10G / 40G / 100G / 200G / 400G

Максимальная точность измерений и поддержка новейших стандартов

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255



КРАТКОЕ ОПИСАНИЕ

Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255 являются самыми функциональными в линейке анализаторов компании EXFO. Они обеспечивают решение широкого спектра задач: от разработки и исследования лазеров до тестирования работающих магистралей DWDM со скоростями 400G на канал.

В серию FTBx-52x5 входят три модификации модулей: самый простой FTBx-5245 без контроллера поляризации, более функциональный FTBx-5245-P с контроллером поляризации и самый функциональный FTBx-5255 с контроллером поляризации и возможностью измерять OSNR (отношение сигнал/шум) непосредственно в работающих сетях 40G/100G/200G/400G.

Для работы с модулем анализатора оптического спектра, его необходимо установить в одну из измерительных платформ: EXFO FTB-2, EXFO FTB-2 Pro или EXFO FTB-4 Pro. В платформе модуль занимает 2 слота, так что при установке в четырёхслотовую платформу EXFO FTB-4 Pro останутся свободными ещё 2 слота, например для установки модуля анализатора протоколов передачи данных. Полное описание всех характеристик модулей серии FTBx-52x5 Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Диапазон длин волн: 1250 нм – 1650 нм.
Динамический диапазон: от -80 дБм до +18 дБм.
Погрешность измерения длины волны: 0,01 нм. Погрешность измерения мощности: 0,5 дБ.
Поддержка DWDM с шагом каналов от 25 до 200 ГГц (модели FTBx-5245 и FTBx-5245-P).
Поддержка DWDM с шагом каналов от 12,5 до 200 ГГц (модель FTBx-5255).
Измерение OSNR для 1G/10G по методу интерполяции (все модели).
Измерение OSNR для 10G/40G по методу in-band (только FTBx-5245-P и FTBx-5255).
Измерение OSNR для 40G/100G/200G/400G перед вводом в эксплуатацию (все модели).
Измерение OSNR для 40G/100G/200G/400G в процессе эксплуатации (только FTBx-5255).
Поддержка стандартов: IEC 61280-2-9, IEC 61282-12, YD/T 2147-2010 и др.
Подробный анализ DWDM, CWDM, ROADM, оптических усилителей (EDFA) и лазеров.
Размер модуля: 2 слота. Совместимы с платформами EXFO FTB-2 Pro и FTB-4 Pro.
Максимальная точность измерений и поддержка новейших стандартов

Все модели анализаторов оптического спектра смотрите здесь.



ПОДРОБНОЕ ОПИСАНИЕ

Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255 совместимы с новейшими измерительными платформами EXFO FTB-4 Pro и FTB-2 Pro, которые обеспечивают быструю обработку измерений, очень удобный и продуманный интерфейс пользователя на большом сенсорном экране и длительное время работы от встроенного аккумулятора.

Основные задачи, которые решают анализаторы FTBx-5245 и FTBx-5255 - это ввод в эксплуатацию и дальнейшее обслуживание оптических сетей, использующих технологии DWDM, CWDM, ROADM, OTN и др. Анализаторы FTBx-5245 и FTBx-5255 могут измерять характеристики оптических усилителей EDFA, оптических фильтров, оптических мультиплексоров ввода-вывода каналов, спектральных свойств лазеров.

Отдельный и очень важный вид измерения, который необходимо проводить в оптических сетях - это измерение отношения сигнал/шум (OSNR), которое необходимо проводить индивидуально для каждого канала. Существует несколько способов измерения OSNR, которые зависят от скорости передачи канала, вида модуляции сигнала в канале и структуре сети (например, наличие ROADM). Об этом будет рассказано далее.

Регулярно проводя измерения в ключевых точках сети и сохраняя графики оптического спектра, Вы сможете проводить анализ стабильности её элементов и обнаруживать устройства, параметры которых деградируют со временем. Это даёт возможность заранее заменять проблемные элементы и обеспечивать бесперебойную работу всей системы.

Платформы EXFO FTB-4 Pro и FTB-2 Pro, в которые устанавливаются модули FTBx-5245 и FTBx-5255

Платформы FTB-4 Pro и FTB-2 Pro, в которые устанавливаются модули FTBx-5245 и FTBx-5255.



Измерение параметров DWDM

Технология DWDM (Dense Wavelength Division Multiplexing) является основой большинства современных магистральных оптических сетей. Модуль анализатора EXFO FTBx-5245 поддерживает DWDM с шагом каналов от 25 до 200 ГГц, а модуль EXFO FTBx-5255 поддерживает DWDM с шагом каналов от 12,5 до 200 ГГц. Поскольку большинство современных сетей DWDM имеют шаг каналов 50 или 100 ГГц, анализаторы спектра серии FTBx-52x5 полностью совместимы с эксплуатируемыми оптическими сетями и готовы к работам по созданию более современных сетей, которые будут появляться в будущем.

На скриншоте ниже показан спектр типичной DWDM системы с разнесением каналов 100 ГГц (около 0,8 нм). Скорость передачи в каждом канале 10G, плюс используются реконфигурируемые оптические мультиплексоры ввода-вывода (ROADM). В верхней части находится график спектра (зависимость оптической мощности в дБм от длины волны в нм). На графике наглядно представлены все активные каналы (30 шт.) и около десятка неактивных каналов.

Под графиком находится таблица с подробными данными по каждому каналу: центральная длина волны канала, мощность канала, отношение сигнал/шум (OSNR), уровень шума в каждом канале, ширина канала по уровню -3 дБ и ширина канала по уровню -20 дБ. Для специалиста эта информация даёт возможность быстро оценить работоспособность сети и заранее обнаружить и заменить проблемные элементы, такие как усилители EDFA и мультиплексоры ввода-вывода каналов.

Спектр типичной DWDM системы с разнесением каналов 100 ГГц

Спектр типичной DWDM системы с разнесением каналов 100 ГГц.



Автоматическая обработка результатов с помощью опции WDM Investigator

Внешний вид спектра DWDM и таблица с результатами измерений полностью понятны для опытного специалиста. Но если Вы не имеете достаточно опыта в этой области, то Вам может быть очень трудно разобраться с цифрами и правильно определить проблемные элементы системы. Кроме того, даже опытный специалист может допустить ошибку и неправильно интерпретировать данные, полученные в ходе измерений.

Современные DWDM системы усложняются сразу в двух направлениях: увеличивается количество и плотность каналов и при этом увеличивается скорость передачи в каждом канале, а соответственно усложняются схемы модуляции сигнала. Даже при скорости 40G могут использоваться сигналы с поляризационным мультиплексированием (Pol-Mux: polarization-multiplexed), а для скоростей 100G и выше, Pol-Mux сигналы используются в 100% случаев.

Такое стремительное усложнение DWDM систем приводит к новым паразитным эффектам: взаимному влиянию каналов друг на друга и различным нелинейным эффектам. И это в добавок к "стандартному" набору проблем: повышенные потери в волокне, высокая дисперсия, повышенный шум усилителей и т.д.

Чтобы упростить и автоматизировать обработку результатов, а также свести к минимуму возможность случайных ошибок, компания EXFO разработала программную опцию, которая называется WDM Investigator. Эта опция сама анализирует состояние всех каналов, проверяет влияние PMD дисперсии, перекрёстной связи каналов, нелинейной деполяризации и утечек мощности из каналов. Затем для каждого канала напротив каждого параметра появляется зелёный круг если всё в норме, жёлтый треугольник если возможно появление проблемы или красный круг если ситуация критическая. Пользуясь этими данными можно быстро выявить проблемные элементы и подробно их исследовать. Пример работы опции показан на этом скриншоте.

Автоматический анализ состояния DWDM системы с помощью опции WDM Investigator

Автоматический анализ состояния DWDM системы с помощью опции WDM Investigator.



Измерение отношения оптического сигнала к шуму (OSNR)

В системах DWDM и CWDM отношение сигнал/шум (OSNR) является важным параметром, который нормируется и требует регулярной проверки. Значение OSNR напрямую влияет на качество оптического канала и его способность передавать информацию. Измерение OSNR позволяет за считанные минуты оценить состояние канала DWDM или CWDM и позволяет предсказать уровень ошибок передачи (BER).

Существует несколько методов измерения OSNR: по методу интерполяции, по методу in-band и по методу отключения отдельных каналов (используется для сигналов Pol-Mux). Выбор метода измерения OSNR зависит от скорости передачи информации в канале, используемого способа модуляции сигнала и наличия ROADM. В таблице ниже собрана вся информация по разным методам и указаны подходящие модели модулей.

Выбор модуля анализатора оптического спектра (EXFO FTBx-5245, FTBx-5245-P или EXFO FTBx-5255) в зависимости от типа сети

Выбор модуля анализатора оптического спектра в зависимости от типа сети.

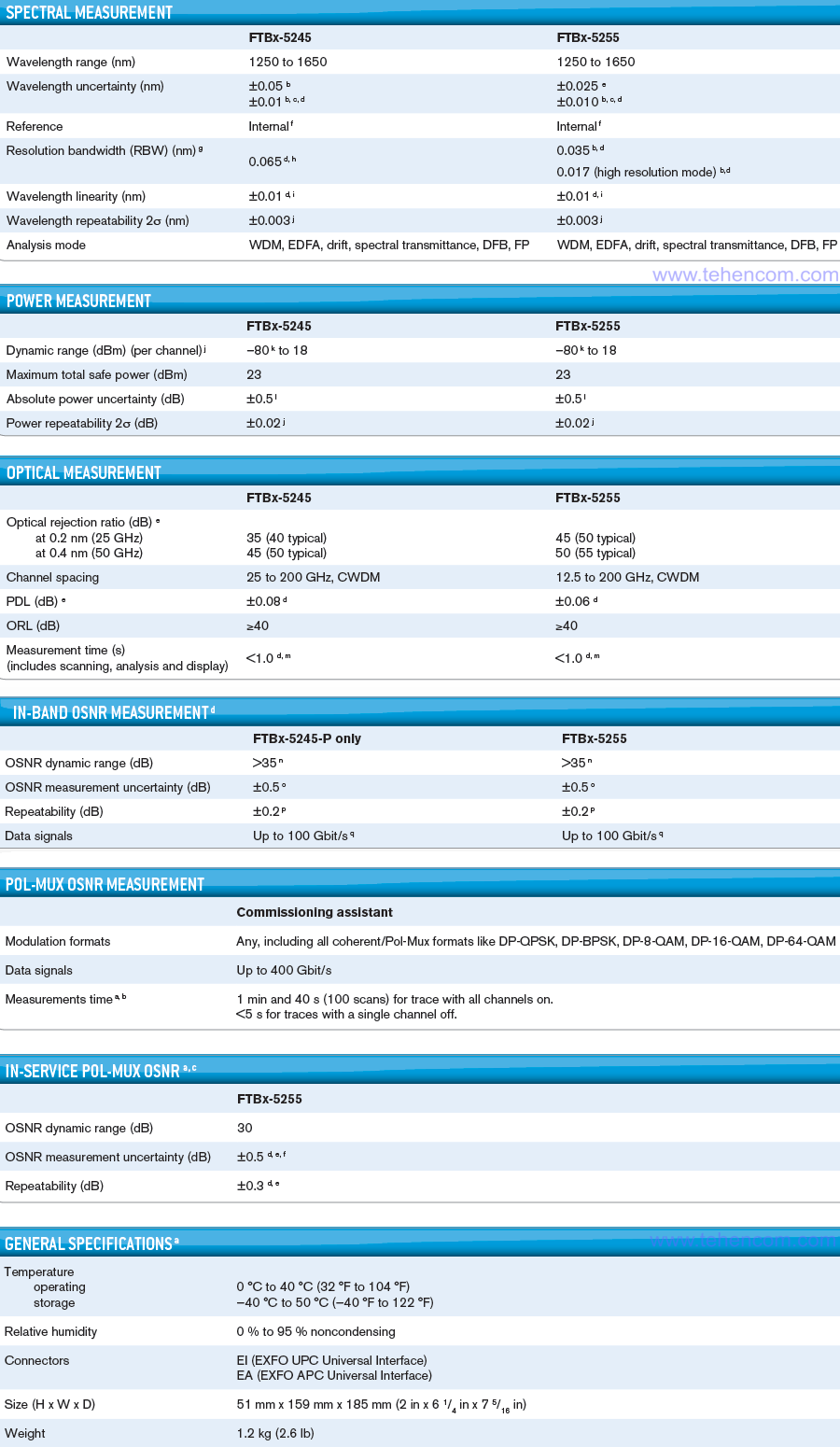

Технические характеристики модулей EXFO FTBx-5245, FTBx-5245-P и FTBx-5255

Технические характеристики модулей EXFO FTBx-5245, FTBx-5245-P и FTBx-5255



Комплект поставки модулей EXFO FTBx-5245, FTBx-5245-P и FTBx-5255

Наименование Краткое описание
EXFO FTBx-5245 Модуль анализатора оптического спектра без контроллера поляризации
или
EXFO FTBx-5245-P Модуль анализатора оптического спектра с контроллером поляризации
или
EXFO FTBx-5255 Модуль анализатора оптического спектра с контроллером поляризации и возможностью измерять OSNR (отношение сигнал/шум) непосредственно в работающих сетях 40G/100G/200G/400G
- Руководство пользователя на английском языке (в электронном виде)
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)

Для работы с любым из модулей FTBx-5245, FTBx-5245-P или FTBx-5255 его необходимо установить в одну из измерительных платформ: EXFO FTB-2, EXFO FTB-2 Pro, EXFO FTB-4 Pro или EXFO LTB-8.



Основные опции для модулей EXFO FTBx-5245, FTBx-5245-P и FTBx-5255

Основные опции для модулей EXFO FTBx-5245, FTBx-5245-P и FTBx-5255

На рисунке выше приводятся основные опции для модулей анализаторов оптического спектра серии EXFO FTBx-52x5. Подробная информация по всем возможностям этих модулей и их опций находится ниже на этой странице в разделе Документация.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей модулей анализаторов оптического спектра FTBx-5245, FTBx-5245-P и FTBx-5255, их технических характеристик и режимов работы.

Описание и характеристики модулей EXFO FTBx-5245 и FTBx-5255 (на английском) (8 стр.; 1 МБ)

Руководство по эксплуатации модулей EXFO FTBx-5245 и FTBx-5255 (на английском) (750 стр.; 9 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Тестирование сетей 40G, 100G, 200G и 400G - подробное руководство

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора анализатора оптического спектра, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
