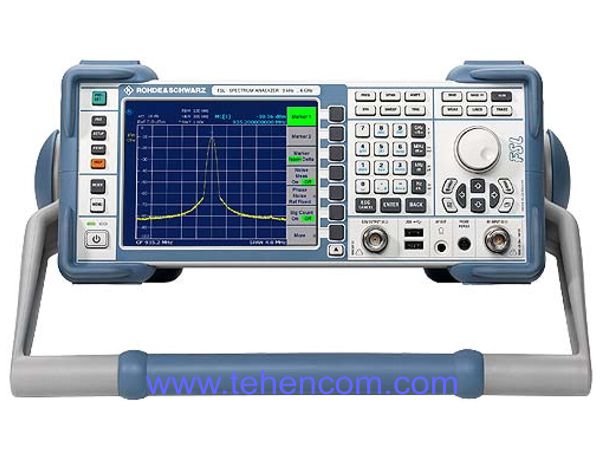

Анализатор спектра со следящим генератором Rohde & Schwarz FSL
FSL3 (9 кГц – 3 ГГц), FSL6 (9 кГц – 6 ГГц)

Анализатор спектра со следящим генератором Rohde & Schwarz FSL - FSL3 (9 кГц – 3 ГГц), FSL6 (9 кГц – 6 ГГц)



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Теперь, покупая анализатор спектра, не нужно идти на компромиссы. Приобретая R&S FSL, Вы получаете функции высшего класса, не увеличивая бюджета. R&S FSL – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и производстве. Несмотря на небольшой размер, он обладает широким набором функций, более свойственным анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества. R&S FSL является единственным в своем классе прибором, имеющим следящий генератор с диапазоном до 6 ГГц, и способным демодулировать сигналы I/Q с полосой 20 МГц.

Принадлежность к высшему классу проявляется и в наборе рабочих функций. Как и в случае R&S FSP и R&S FSU, основные функции вызываются жестко назначенными функциональными клавишами, а дополнительные функции – с помощью программируемых клавиш и таблиц. Это сокращает время обучения новых пользователей.

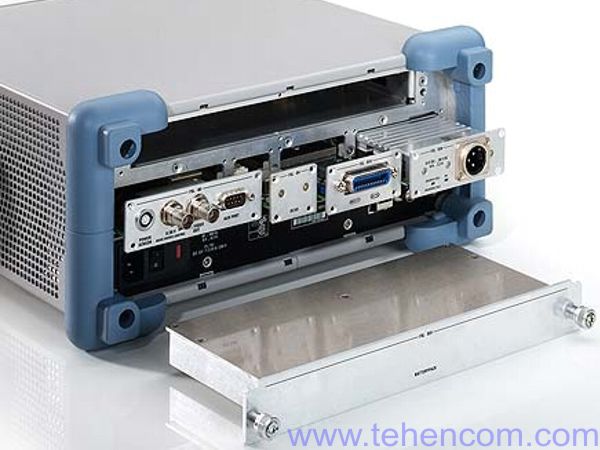

Компактный размер и небольшой вес, плюс дополнительная батарея аккумуляторов, превращают R&S FSL в идеальный переносной прибор. К тому же, R&S FSL обладает уникальной возможностью легкой модернизации. Все дополнения можно устанавливать, не вскрывая прибора.





Принимая во внимание номинальное значение фазовых шумов –103 dBc (1 Гц) при смещении 10 кГц от несущей, точку пересечения по интермодуляционным составляющим 3-го порядка +15 дБм, полосу частот от 10 Гц до 10 МГц и средний уровень собственных шумов (DANL) –162 дБм, R&S FSL можно смело сравнивать с анализаторами высшего класса. Он найдет применение в промышленном производстве, в сервисе, в лаборатории и в полевых условиях. ВЧ аттенюатор, устанавливаемый шагами по 5 дБ, и дополнительный предусилитель обеспечивают оптимальный динамический диапазон.



Основные возможности

Анализатор спектра R&S FSL лидирует в своем классе по числу стандартных функций:
- Полный выбор детекторов: макс., мин., автопиковый, с выборкой, среднеквадратический, усредняющий, квазипиковый
- Измерение мощности в канале (CP), мощности в соседнем канале (ACP) и быстрое измерение мощности в соседнем канале с широким выбором предопределенных стандартов (см. снимок экрана ACP)
- Измерение мощности во временной области
- Измерение отношения несущей к шуму C/N или C/N0 по отношению к 1 Гц или к ширине канала
- Комплементарная интегральная функция распределения (CCDF): измерение пик-фактора и амплитуды функции распределения вероятности
- Автоматические процедуры определения: занимаемой полосы частот (OBW), точки пересечения по интермодуляционным составляющим 3 порядка (TOI), глубины амплитудной модуляции
- Настраиваемое число точек кривой, макс. 32001
- Редактируемые граничные линии, включая индикацию ГОДЕН / НЕ ГОДЕН
- Единицы измерения уровня: дБм, дБмкВ, дБмВ, дБмкА, дБпВт, В, Вт, А
- Частотомер с разрешением 1 Гц и временем измерения 50 мс
- Измерение фазового шума и маркер шума с выводом результатов в дБм/Гц и dBc/Гц
- Определение снижения уровня на n дБ позволяет быстро определять полосы пропускания
- Канальные фильтры, форм-фактор <2
- Фильтры электромагнитных помех: 200 Гц (дополнительно), 9 кГц, 120 кГц
- Фильтры FFT от 300 Гц до 30 кГц, дополнительно от 1 Гц до 30 кГц
- Следящий генератор
- Стробируемое свипирование (дополнительно)
- Сетевой интерфейс, совместимый с VXI11 для дистанционного управления
- Интерфейс USB
- Функция справки
- Операционная система: Embedded Windows XP: простота документирования результатов, возможность дистанционного управления рабочим столом, совместимость (драйверы принтера, сети и т.п.)
- Измерение мощности с помощью датчиков мощности R&S NRP



Скалярный анализ электрических цепей

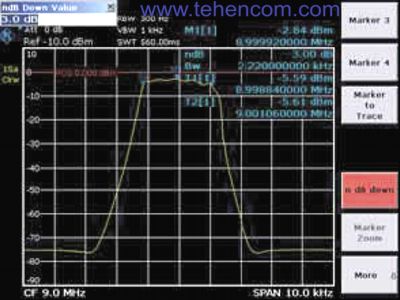

Оборудованные следящим генератором модели .13 и .16 анализатора R&S FSL, позволяют быстро и просто измерять неравномерность АЧХ, фильтры и аттенюаторы. Маркеры, отмечающие спад сигнала на n дБ, определяют полосу пропускания полосовых фильтров по уровню 3 дБ одним нажатием кнопки. С помощью внешнего КСВ моста, R&S FSL может измерять потери на отражение и степень согласования. Точность измерения повышается за счет использования методов калибровки с проходным, короткозамкнутым и разомкнутым эталоном.



Измерение глубины модуляции (АМ%)

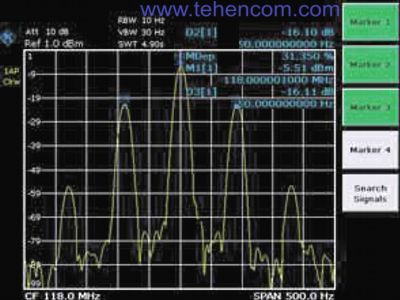

R&S FSL может измерять глубину модуляции сигналов с АМ одним нажатием клавиши. Функция АМ% устанавливает три маркера – на несущую, на верхнюю боковую полосу и на нижнюю боковую полосу – и определяет глубину модуляции по подавлению боковых полос. Глубину модуляции двухтонального сигнала можно измерять селективно, заранее определив частоту модуляции, например, начав с боковой полосы 90 Гц и перейдя затем к боковой полосе 150 Гц сигнала ILS (система посадки по приборам). Высокая линейность <0,2 дБ обеспечивает малую абсолютную погрешность измерений.



Стробируемое свипирование

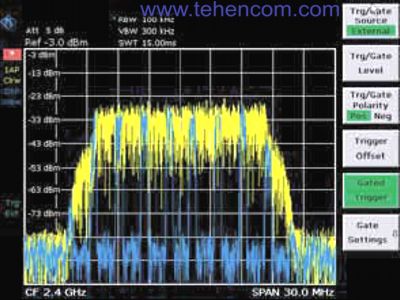

Функция стробируемого свипирования анализатора R&S FSL используется для измерения пакетных сигналов. Эта функция может показать спектр модуляции сигнала GSM или пакетного сигнала WLAN (как показано в примере).

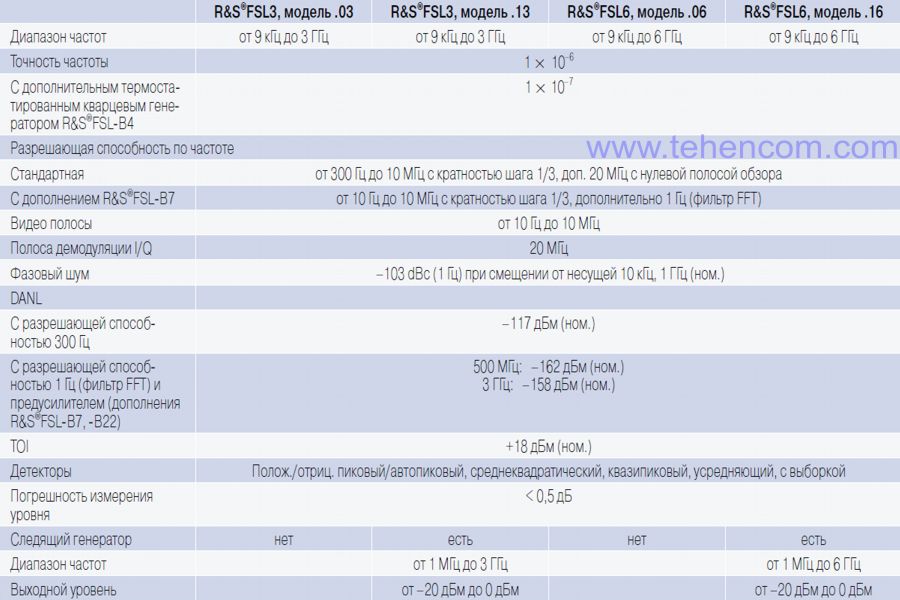

Краткие технические характеристики анализаторов спектра R&S FSL3 и R&S FSL6

Краткие технические характеристики анализаторов спектра R&S FSL3 и R&S FSL6



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.
