Анализатор спектра и ТВ сигналов
Rohde & Schwarz FSH3-TV (100 кГц – 3 ГГц)

Анализатор спектра и ТВ сигналов Rohde & Schwarz FSH3-TV (100 кГц – 3 ГГц)



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

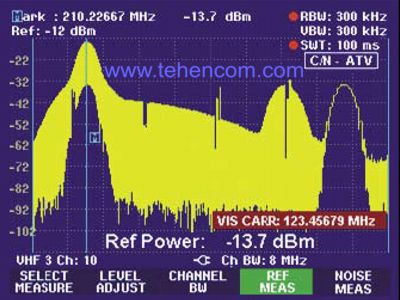

ТВ анализатор R&S FSH3-TV сочетает в себе функции и возможности полного анализатора спектра с функциями тестового приемника ТВ сигналов. Его можно взять с собой куда угодно, и он идеально подходит для техников, выполняющих измерения в полевых условиях - например, во время монтажа или сервисных и ремонтных работ на телевизионных кабельных сетях и передатчиках.

Компактный корпус прибора рассчитан на мобильное использование. Надежно защищенные ребра корпуса и защитные крышки ВЧ разъемов защищают R&S FSH3-TV от механических воздействий и непогоды. Весит R&S FSH3-TV всего 2,8 кг. Прочная ручка для переноски так же облегчает считывание дисплея при установке прибора на плоской поверхности. Кроме того, встроенная подставка позволяет располагать R&S FSH3-TV под оптимальным углом для считывания показаний. Мощный встроенный NiMH аккумулятор обеспечивает работу прибора в течение четырех часов, позволяя работать в удаленных точках.





Для управления R&S FSH3TV используется удобная система меню и программируемых клавиш. Часто используемые функции можно вызывать непосредственно. Кроме того, значения параметров и пункты меню можно легко выбирать с помощью поворотной ручки. Измеренные значения и пункты меню отображаются на цветном жидкокристаллическом дисплее с обратной подсветкой. Дисплей хорошо читается даже в неблагоприятных условиях освещения (при ярком солнечном свете).

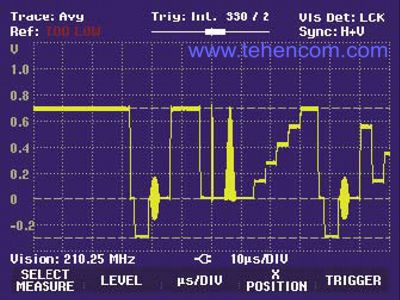

В комплект поставки ТВ анализатора R&S FSH3-TV входит телевизионная плата, предусилитель и следящий генератор. Телевизионная плата позволяет измерять и демодулировать сигналы аналогового ТВ. Демодулированный видеосигнал, снимаемый с выхода, который может работать в композитном режиме (аналоговое ТВ) или TS-ASI (цифровое ТВ), можно подавать на внешний монитор или декодер MPEG. Для прослушивания звука аналогового ТВ можно использовать входящие в комплект наушники.





ТВ анализатор R&S FSH3-TV предлагает тот же набор функций, что и любой анализатор спектра семейства R&S FSH компании Rohde & Schwarz. Однако он обладает дополнительными функциями и принадлежностями, предназначенными специально для обслуживания телевизионных кабельных сетей и сетей наземного телевещания.

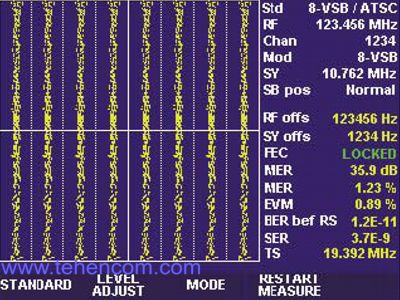

Основным расширением является встроенная в прибор телевизионная плата. Эта плата предоставляет дополнительные функции анализа и демодуляции сигналов цифрового и аналогового ТВ. Список поддерживаемых ТВ стандартов приведен в таблице ниже. В качестве ВЧ входа R&S FSH3-TV использует разъем типа N (50 Ом). Чтобы обеспечить требуемое согласование при подключении R&S FSH3-TV к компонентам кабельного ТВ или, например, к ТВ антеннам с импедансом 75 Ом, можно воспользоваться дополнительными преобразователями импеданса 50 Ом / 75 Ом - R&S RAZ и R&S FSH-Z38.





Если R&S FSH3-TV предполагается часто использовать для работы с кабельными сетями, рекомендуется воспользоваться новым преселектором R&S FSHTV-Z60. Это дополнение, включаемое перед широкополосным ВЧ входом R&S FSH3-TV, расширяет динамический диапазон, что особенно важно в случае кабельных систем с плотно заполненным спектром.

Дополнительный преселектор просто привинчивается к ВЧ входу R&S FSH3-TV и подключается к нему кабелем управления. Питание на преселектор подается через кабель управления. В качестве ВЧ входа преселектора используется гнездо типа F с импедансом 75 Ом. В случае повреждения этого разъема, он легко заменяется, и R&S FSH3-TV можно сразу же использовать опять.



Краткие технические характеристики анализатора спектра и ТВ сигналов R&S FSH3-TV

Краткие технические характеристики анализатора спектра и ТВ сигналов R&S FSH3-TV



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.
