Модуль анализатора оптического спектра EXFO FTB-5240B

Модуль оптического анализатора спектра EXFO FTB-5240B



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Исключительные DWDM характеристики: EXFO FTB-5240 OSA обеспечивает мощь и гибкость в измерениях, благодаря таким характеристикам как отличная глубина спектрального разрешения, высокое разрешение по полосе пропускания и большой динамический диапазон. FTB-5240B, обладающий еще более лучшими глубиной спектрального разрешения и разрешением по полосе пропускания уже сейчас готов к измерениям ультра-плотных систем WDM следующего поколения.

Простота в работе: Запуск обеспечивается всего нажатием одной кнопки. Графический пользовательский интерфейс позволяет легко управлять прибором, обеспечивая доступ к различным меню и функциям. С помощью простого и интуитивного сенсорного экрана, вы легко получаете доступ ко всем автоматизированным функциям прибора за одно касание.

Прочность и портативность: анализатор спектра, компании EXFO, помещается в прочную, легкую (из магниевого сплава) и защищенную резиновыми бамперами оболочку Универсальной Измерительной Платформы FTB-400 – это позволяет Анализатору выдерживать удары и падения неизбежные полевых условиях, а также возможные и при работе в лабораторных условиях.

Наилучшая в своем классе глубина спектрального разрешения: благодаря наилучшей в отрасли глубине спектрального разрешения: до 40 дБс на расстоянии 0.1 нм, 50 дБс при 0.2 нм и 55 дБс при 0.4 нм, новый Анализатор FTB5240B обеспечивает непревзойденную точность при измерениях соотношения сигнал/шум.

Внутренняя калибровка: Модуль Анализатора Спектра FTB-5240B оснащен внутренним опорным источником излучения, который поддерживает минимальную погрешность длины волны в пределах ± 30 пм в диапазонах C+L.

Внешняя калибровка: Вы можете использовать внешний источник изучения для калибровки вашего Анализатора перед началом измерений и таким образом получить погрешность измерения всего ± 15 нм в диапазонах C+L.

Модуль оптического анализатора спектра EXFO FTB5240 B совместим с EXFO FTB-400.

Также смотрите:
EXFO FTB-5500B - Модуль анализатора поляризационной модовой дисперсии.
EXFO FTB-5800 - Модуль анализатора хроматической дисперсии.



Программное обеспечение

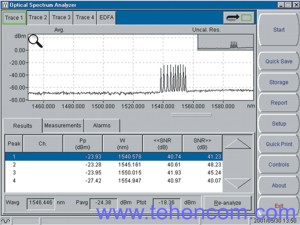

Вы можете проводить анализ до 512 каналов в режиме тестирования DWDM. В окне отчетов вы можете просмотреть полную информацию о спектрограмме, включая параметры измерения и идентификационные данные. Используйте закладки для того, чтобы получить доступ к функциям и результатам измерения:
- результаты: ускорьте составление отчетов с помощью подробной таблицы результатов;
- измерения: сфокусируйтесь на подробностях спектрограммы с помощью набора маркеров и функций масштабирования;
- предупреждения: следите за поведением системы с помощью таблицы аварийных сигналов на основе установленных пороговых значений.

Благодаря возможности изменения диапазона длин волн для сканирования, анализаторы FTB-5240 и FTB-5240B позволяют оператору сконцентрировать свои измерения в определенном диапазоне. В итоге меньше время сбора данных и лучше разрешение. Анализаторы спектра компании EXFO позволяют проводить измерения во всех диапазонах длин волн, используемых в телекоммуникациях, а также во всех потенциальных оптических каналах наблюдения (OSC).

Пошаговые процедуры, расположенные в разделе приложений, проведут вас через тестирование различных типов сетевых компонентов. Затем результаты будут отображены в таблице, индивидуальной для каждого приложения.Автоматизированный процесс измерения включает в себя заранее определенные шаблоны для следующих наиболее часто встречающихся тестов:
- EDFA;
- спектральная передача;
- DFB лазеры;

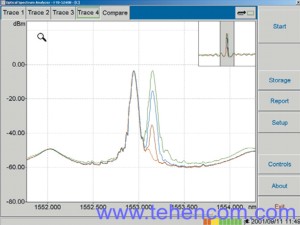

- сравнение спектрограмм.







Высокая точность

FTB-5240B позволяет тестировать системы с расстоянием между каналами 25 ГГц, 50 ГГц или 100 ГГц, обеспечивая при этом точность определения длины волны ± 0.030 нм. Типичное значение разрешения по полосе пропускания для FTB-5240B составляет 0.033 нм, и это позволяет различать даже очень близко расположенные каналы, что наиболее важно при тестировании DWDM систем. Точность длины определения волны поддерживается с помощью внутреннего опорного источника и может быть улучшена до ±15 пм с помощью внешней калибровки.



Глубина спектрального разрешения

Анализатор спектра FTB-5240 имеет оптимальное значение глубины спектрального разрешения до 40 дБс на 0.2 нм и 50 дБс на 0.4 нм от пика. Новый модуль FTB-5240B имеет непревзойденные характеристики, его глубина спектрального разрешения составляет до 40 дБс на 0.1 нм от пика. С этим модулем вы получите наиболее надежные и точные измерения соотношения сигнал/шум в отрасли.



Технические характеристики модулей оптического анализатора спектра EXFO FTB-5240B

Технические характеристики модулей оптического анализатора спектра EXFO FTB-5240B



Модификации модулей оптического анализатора спектра EXFO FTB-5240B

- FTB-5240-XX (Optical Spectrum Analyzer)
- FTB-5240B-XX (High OSNR Optical Spectrum Analyzer)



Гарантия:
1 год. Возможно продление срока гарантии до 3 лет.
