  Осциллографы смешанных сигналов с цифровым люминофором Tektronix серий MSO2000 и DPO2000 с полосой 100 МГц и 200 МГц модели: MSO2012, MSO2014, MSO2024, DPO2012, DPO2014, DPO2024



КРАТКОЕ ОПИСАНИЕ

Осциллографы серии MSO/DPO2000 компании Tektronix (Тектроникс) имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб/с, а также обеспечивают широкие функциональные возможности по отладке различных типов устройств и всё это по доступной цене!

Благодаря наличию до 20 каналов для анализа аналоговых и цифровых сигналов, пользователи могут быстро находить и распознавать проблемы в сложных системах. Для обеспечения захвата длинных фрагментов сигнала при сохранении высокого разрешения по времени, осциллографы серии MSO/DPO2000 в стандартной конфигурации имеют длину записи 1 млн. точек на каждый канал.

Панель управления Wave Inspector обеспечивает быструю навигацию по осциллограмме и позволяет автоматизировать анализ сигналов последовательных и параллельных шин, что превращает осцилографы серии MSO/DPO2000 в полнофункциональный инструмент, обеспечивающий простую и быструю отладку сложных систем. Полное описание всех характеристик Вы можете скачать ниже на этой странице в разделе Документация.

Области применения:
- разработка и отладка встроенных систем
- отладка последовательных интерфейсов
- отладка систем со смешанными сигналами (MSO)
- разработка автомобильной электроники
- измерения мощности
- обучение

Основные характеристики:
100 МГц, 1 Гвыб/с, 2 канала + 16 цифровых каналов (модель MSO2012).
100 МГц, 1 Гвыб/с, 4 канала + 16 цифровых каналов (модель MSO2014).
200 МГц, 1 Гвыб/с, 4 канала + 16 цифровых каналов (модель MSO2024).
100 МГц, 1 Гвыб/с, 2 канала (модель DPO2012).
100 МГц, 1 Гвыб/с, 4 канала (модель DPO2014).
200 МГц, 1 Гвыб/с, 4 канала (модель DPO2024).
Длина записи: 1 млн. точек на канал. Вертикальное разрешение: 8 бит.
Чувствительность: от 2 мВ/дел до 5 В/дел с калиброванной настройкой.
Скорость непрерывного захвата осциллограмм: до 5 000 осциллограмм/с.
29 автоматических измерений, БПФ-анализ (FFT), математическая обработка сигналов, курсорные измерения, измерение по маске, контекстная справка, русский интерфейс.
Интерфейсы: USB стандартно, Ethernet и VGA опционально. Масса: 3,7 кг.
Расширенные возможности по отладке аналого-цифровых устройств

Нужен осциллограф попроще и подешевле? Смотрите серию Tektronix TBS2000.
Нужно больше функций и возможностей? Смотрите серию Tektronix MDO3000.
Нужны гальванически изолированные каналы? Смотрите Tektronix TPS2000B или Tektronix THS3000.
Трудно определиться с моделью? Смотрите помощник: Как быстро выбрать осциллограф.
Все серии современных осциллографов представлены здесь: Цифровые осциллографы и пробники.



ПОДРОБНОЕ ОПИСАНИЕ

Осциллографы серии MSO/DPO2000 (модели: MSO2012, MSO2014, MSO2024, DPO2012, DPO2014, DPO2024) оснащены широким набором функций, позволяющих ускорить проведение всех этапов отладки — от быстрого обнаружения аномалии и её захвата до поиска событий в записанных сигналах и анализа их характеристик и поведения разрабатываемого устройства.



Обнаружение и захват

Для того чтобы устранить неполадку, сначала нужно узнать, что она существует. Каждому инженеру-конструктору приходится тратить массу времени на поиск неисправностей в разрабатываемом устройстве, что, при отсутствии подходящих средств отладки, превращается в весьма утомительный и трудоёмкий процесс.

Осциллографы серии MSO/DPO2000 предлагают полный набор средств отображения сигналов, позволяя быстрее и глубже проникнуть в природу процессов, протекающих в устройстве. Скорость захвата сигналов на уровне 5 000 осциллограмм в секунду позволяет наблюдать глитчи и другие редкие импульсные помехи, что способствует определению истинных причин сбоев, возникающих при работе устройства. Дисплей с цифровым люминофором с градацией яркости даёт возможность отображать динамику изменения сигнала, так как участки осциллограммы, где сигнал появляется чаще, имеют бoльшую яркость, что позволяет визуально оценивать частоту появления аномалий.

В осциллографах Tektronix MSO2000 и DPO2000 скорость захвата сигнала на уровне 5 000 осциллограмм в секунду максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий Обнаружение — Скорость захвата сигнала на уровне
5 000 осциллограмм в секунду максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий
  В осциллографах Tektronix MSO2000 и DPO2000 гибкая система запуска, например, может начать захват по определённому пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, гарантирует быстрый захват представляющего интерес события Захват — Запуск по определённому пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, гарантирует быстрый захват представляющего интерес события

Обнаружение неисправностей устройства — это лишь первый шаг. Теперь нужно зафиксировать интересующее событие, чтобы можно было установить причину его возникновения.

Для этого осциллографы серии MSO/DPO2000 предлагают полный набор функций запуска, включая запуск по вырожденным импульсам (ранту), логическим состояниям, длительности импульса/глитча, нарушению времени установки/удержания, последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 1 млн. точек, за один захват можно зафиксировать сразу много событий — вплоть до нескольких тысяч последовательных пакетов данных. При этом сохраняется высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.

Осциллографы серии MSO/DPO2000 имеют широкие функциональные возможности — от запуска по определённому содержимому пакета данных до автоматического декодирования данных различных форматов. При этом они обеспечивают поддержку широкого набора последовательных шин: I2C, SPI, CAN, LIN и RS-232/422/485/UART. Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы на системном уровне.



Незаменимые средства поиска неисправностей и анализа сигналов

Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоёмким процессом. Учитывая, что в современных приборах длина записи может превышать миллион точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм.

Осциллографы серии MSO/DPO2000 предлагают самые совершенные в отрасли средства поиска и навигации, реализованные в виде инновационной панели управления Wave Inspector. С помощью этих органов управления можно ускорить процессы панорамирования и изменения масштаба фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, пользователь имеет возможность перемещаться из одного конца записи в другой за считанные секунды. С помощью специальных пользовательских меток можно обозначить на осциллограмме любой участок, а потом вернуться к нему для дальнейшего изучения. Кроме того, пользователь имеет возможность проводить автоматический поиск по заданным им критериям. Wave Inspector мгновенно просматривает всю запись, включая аналоговые и цифровые данные, а также данные последовательных шин. При этом он автоматически отмечает каждый момент наступления заданного события. В дальнейшем пользователь может быстро перемещаться между событиями по этим меткам.

Поиск — Декодирование данных шины I2C с отображением результатов поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность при навигации и просмотре данных Поиск — Декодирование данных шины I2C с отображением результатов поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность при навигации и просмотре данных   Анализ — Быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик разрабатываемого устройства Анализ — Быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик разрабатываемого устройства

Для того чтобы проверить, насколько параметры опытного образца разрабатываемого устройства соответствуют модели и удовлетворяют ли они поставленным в проекте целям, необходимо всесторонне проанализировать все характеристики образца. Этот анализ может потребовать самых разнообразных измерений — от простого определения времени нарастания и длительности импульсов до сложного анализа вносимого затухания (потерь мощности) и исследования источников шумов.

Осциллографы серии MSO/DPO2000 оснащены полным набором встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 видов автоматических измерений, а также анализ на основе быстрого преобразования Фурье. Кроме того, в приборы комплектуются специализированными прикладными программами для анализа сигналов последовательных шин.



Система навигации и поиска Wave Inspector

Запись длиной 1 млн. точек представляет собой тысячи экранов информации. Благодаря панели управления Wave Inspector - лучшему в отрасли средству навигации и поиска - осциллографы серии MSO/DPO2000 дают возможность находить нужные события за считанные секунды. Панель управления Wave Inspector обеспечивает непревзойденную эффективность просмотра, навигации и анализа данных. Поворотом внешней ручки панорамирования можно быстро просмотреть всю запись длиной 1 млн. точек (1). Перемещение из начала в конец займет считанные секунды. Заметили что-то интересное и хотите рассмотреть подробнее? Просто поверните внутреннюю ручку масштабирования (2):

Благодаря панели управления Wave Inspector - лучшему в отрасли средству навигации и поиска - осциллографы серии MSO/DPO2000 дают возможность находить нужные события за считанные секунды.



Wave Inspector включает следующие инновационные возможности:

Масштабирование/панорамирование (Zoom/Pan)

Специальная двухуровневая поворотная ручка "Zoom/Pan" ("Масштабирование/Панорамирование"), расположенная на передней панели, обеспечивает интуитивно понятное управление масштабированием и панорамированием. Внутренняя ручка "Zoom" позволяет регулировать коэффициент растяжки (или масштабирование). Поворот её по часовой стрелке включает растяжку сигнала с дальнейшим постепенным увеличением коэффициента масштабирования. Поворот ручки против часовой стрелки приводит к постепенному уменьшению коэффициента растяжки и, в конечном итоге, отключает масштабирование. Таким образом, больше нет необходимости использовать несколько меню для настройки масштаба изображения. С помощью внешней ручки «Pan» можно перемещать окно обзора по осциллограмме, что позволяет быстро добраться до нужного фрагмента сигнала. Кроме того, внешняя ручка оснащена механизмом обратной связи, который позволяет контролировать скорость панорамирования осциллограммы пропорционально углу поворота. Чем больше вы поворачиваете внешнюю ручку, тем быстрее перемещается окно просмотра. Направление панорамирования изменяется простым поворотом ручки в другую сторону.

Воспроизведение/Пауза (Play/Pause)

Расположенная на передней панели специальная кнопка "Play/Pause" ("Воспроизведение/Пауза") позволяет автоматически прокручивать осциллограмму на экране осциллографа при поиске аномалий и других интересующих пользователя событий. Скорость и направление воспроизведения регулируются ручкой панорамирования. Так же как и при панорамировании, увеличение угла поворота ручки приводит к более быстрому перемещению осциллограммы, а поворот ручки в другую сторону изменяет направление прокрутки.

Пользовательские метки

Чтобы отметить на осциллограмме одно или несколько представляющих интерес мест, нужно нажать кнопку "Set Mark" ("Поставить метку"), расположенную на передней панели. Перемещение между метками выполняется с помощью находящихся рядом кнопок "<" ("Назад") и ">" ("Вперёд").

Поисковые метки

Кнопка "Search" ("Поиск") позволяет автоматически просматривать записи сигналов большой длины с целью поиска определённых пользователем событий. Все найденные события помечаются на осциллограмме поисковыми метками, между которыми можно легко перемещаться с помощью кнопок "<" ("Назад") и ">" ("Вперёд"). В качестве критериев поиска могут использоваться: фронт, длительность импульса/глитча, вырожденный импульс (рант), логическое состояние, нарушение времени установки и удержания, время нарастания/спада фронта сигнала в параллельной шине, а также содержимое пакетов шин I2C, SPI, CAN, LIN и RS-232/422/485/UART.

Первый этап поиска: Вы указываете, что необходимо найти Первый этап поиска:
Вы указываете, что необходимо найти
  Второй этап поиска: Wave Inspector автоматически просматривает запись и помечает найденные события. Теперь можно перемещаться между событиями с помощью кнопок со стрелками "Назад" и "Вперед" Второй этап поиска: Wave Inspector автоматически просматривает запись и помечает найденные события. Теперь можно перемещаться между событиями с помощью кнопок со стрелками "Назад" и "Вперед"



Технология цифрового люминофора

Используемая в осциллографах серии MSO/DPO2000 технология цифрового люминофора позволяет быстрее оценить функционирование исследуемого устройства. Скорость захвата на уровне 5 000 осциллограмм в секунду обеспечивает высокую вероятность обнаружения редко возникающих, но достаточно распространенных в цифровых системах сбоев: вырожденных импульсов (рант), глитчей, нарушений синхронизации и многого другого.

Осциллограммы накладываются друг на друга, при этом точки осциллограмм, которые появляются чаще, имеют бoльшую яркость. Это позволяет быстро и наглядно выделить события, которые происходят сравнительно часто, или, напротив, редко возникающие аномалии.

Технология цифрового люминофора в осциллографах MSO/DPO2000 обеспечивает скорость захвата 5 000 осциллограмм в секунду и отображение сигналов с градацией яркости в реальном времени.

В осциллографах серии MSO/DPO2000 можно установить бесконечную или переменную продолжительность послесвечения, то есть время, в течение которого ранее захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто появляется та или иная аномалия.



Проектирование и анализ устройств, работающих со смешанными сигналами (серия MSO)

Осциллографы смешанных сигналов серии MSO2000 имеют 16 цифровых каналов. Управление ими органично интегрировано в интерфейс пользователя осциллографа, что упрощает работу и позволяет легко решать проблемы, возникающие в устройствах, работающих с аналоговыми и цифровыми сигналами.

Цветовое кодирование осциллограмм

Осциллографы серии MSO2000 позволяют по-новому взглянуть на способы отображения цифровых сигналов. Всем логическим анализаторам и осциллографам смешанных сигналов присущ один общий недостаток: сложность определения логического состояния сигнала — "0" или "1" — при выборе такого режима развертки, при котором осциллограмма цифрового сигнала представляет собой одну сплошную горизонтальную линию. Осциллографы серии MSO2000 обеспечивают цветовое кодирование осциллограмм цифровых сигналов, выделяя логические "единицы" зеленым цветом, а "нули" — синим.

Осциллографы серии MSO2000 оснащены аппаратной системой обнаружения многократных переходов, которая выделяет фронт сигнала белый цветом при обнаружении в данной точке неопределенности перехода из одного логического состояния в другое. Наличие белого фронта является сигналом о том, что увеличение частоты дискретизации при следующем захвате может выявить высокочастотную информацию, недоступную при прежних настройках.

Осциллографы серии MSO2000 упрощают процесс настройки канала, позволяя группировать цифровые сигналы и снабжать их метками с использованием USB клавиатуры. Сигналы можно объединить в группу, просто размещая их рядом друг с другом. Когда группа сформирована, все каналы группы можно перемещать одновременно. Это существенно сокращает время настройки, необходимое на размещение каждого канала в отдельности.

Осциллографы серии MSO имеют 16 цифровых каналов, позволяющих наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы Осциллографы серии MSO имеют 16 цифровых каналов, позволяющих наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы   Отображение осциллограмм цифровых сигналов с цветовым кодированием позволяет объединять цифровые каналы в группы путём простого размещения их на экране рядом друг с другом Отображение осциллограмм цифровых сигналов с цветовым кодированием позволяет объединять цифровые каналы в группы путём простого размещения их на экране рядом друг с другом



Пробник для осциллографов смешанных сигналов P6316

Уникальная конструкция этого пробника содержит две группы по восемь каналов, что упрощает процесс подключения к тестируемому устройству. Пробник Р6316 может напрямую подключаться к штырьковым 16-контактным (8*2) колодкам с шагом 2,54 мм, расположенным на печатных платах. Кроме того, при необходимости подключения к элементам поверхностного монтажа или контрольным точкам можно использовать прилагаемый комплект гибких проводников и зажимов. Пробник P6316 обладает превосходными электрическими характеристиками — входной ёмкостью всего 8 пФ и входным сопротивлением 101 кОм.

Пробник для осциллографов смешанных сигналов P6316 содержит две контактные группы по восемь каналов, что упрощает подключение к тестируемому устройству

Пробник для осциллографов смешанных сигналов P6316 содержит две контактные группы по восемь каналов, что упрощает подключение к тестируемому устройству.



Перестраиваемый фильтр нижних частот FilterVu™

Не хватает возможностей полосового фильтра с ограниченной полосой 20 МГц? Включите FilterVu и настройте перестраиваемый фильтр нижних частот на подавление шумов. В отличие от других перестраиваемых фильтров, FilterVu отфильтровывает нежелательный шум, но в то же время позволяет регистрировать глитчи (кратковременные импульсы) и другие подробности сигнала во всей полосе пропускания осциллографа. Для этого на экран выводятся две осциллограммы: осциллограмма, которая может быть отфильтрована (отображается на переднем плане) и осциллограмма с глитчами (фоновая).

Отфильтрованная осциллограмма для подавления шума использует перестраиваемый фильтр нижних частот, в результате она представляет собой чистое изображение сигнала, на котором чётче видны фронты и уровни. Это повышает точность курсорных измерений с помощью и позволяет включать в документацию более чёткие изображения сигнала. Если фильтр настроен на самую низкую частоту среза, то сквозь него проходит не более 1% высокочастотных составляющих, которые могли бы вызвать помехи на осциллограмме.

Осциллограмма с захваченными глитчами показывает высокочастотные составляющие сигнала в полной полосе пропускания осциллографа. При использовании пикового детектора осциллограф может захватывать импульсы длительностью от 5 нс, что исключает пропуски глитчей и других высокочастотных помех. FilterVu идеально подходит для регистрации периодических, неповторяющихся и однократных событий.

Выходной сигнал с цифро-аналогового преобразователя. Обратите внимание, как функция FilterVu™ четко отображает незашумленные ступеньки сигнала ЦАП, подавляя все частоты выше 5,5 кГц (осциллограмма на переднем плане, желтая). Вместе с тем, FilterVu позволяет захватывать и отображать высокочастотные глитчи во всей полосе пропускания осциллографа (фоновая осциллограмма, оранжевая).

Выходной сигнал с цифро-аналогового преобразователя. Обратите внимание, как функция FilterVu четко отображает незашумленные ступеньки сигнала ЦАП, подавляя все частоты выше 5,5 кГц (осциллограмма на переднем плане, желтая). Вместе с тем, FilterVu позволяет захватывать и отображать высокочастотные глитчи во всей полосе пропускания осциллографа (фоновая осциллограмма, оранжевая).



Запуск по сигналам последовательных шин и их анализ (опция)

Каждый сигнал, передаваемый по последовательной шине, содержит массу информации: адрес, управляющую информацию, собственно данные, данные по синхронизации и т.д. Всё это существенно затрудняет выделение представляющих интерес событий. Осциллографы серии MSO/DPO2000 предлагают удобный набор средств отладки последовательных шин, включая автоматический запуск, декодирование и поиск в сигналах шин I2C, SPI, CAN, LIN и RS-232/422/485/UART.

Запуск по сигналам последовательных шин

Запуск по содержимому пакета, например, по началу пакета, по заданным адресам, по определённым данным, по уникальным идентификаторам и т.д.; при этом поддерживается большинство популярных последовательных интерфейсов: I2C, SPI, CAN, LIN и RS-232/422/485/UART.

Отображение шины

Обеспечивается высокоуровневое комбинированное представление отдельных сигналов шины (тактовой частоты, данных, сигнала разрешения подключения к шине и т.п.), что упрощает определение начала и конца пакетов, а также распознавание их компонентов, таких как адрес, данные, идентификатор, контрольная сумма и др.

Декодирование сигналов шины

Надоело просматривать осциллограммы, подсчитывать тактовые импульсы и определять значение каждого бита (0 или 1), а затем объединять эти биты в байты и вычислять их шестнадцатеричные значения? Пусть осциллограф делает это сам! После того как вы установите тип шины, осциллографы серии MSO/DPO2000 будут декодировать содержимое каждого пакета и отображать его значение на осциллограмме шины в шестнадцатеричном, двоичном, десятичном (только для LIN) или текстовом (только для RS-232/422/485/UART) формате.

Таблица событий

Помимо отображения декодированных пакетов данных непосредственно на осциллограмме шины, все захваченные в память прибора пакеты можно представить в табличном виде, примерно так, как они воспроизводятся в распечатке программы. Пакеты снабжаются метками времени и выводятся последовательно, причём каждому компоненту пакета (Адрес, Данные и т.д.) соответствует отдельный столбец.

Поиск

Запуск по сигналам последовательных шин очень полезен для выделения представляющих интерес событий. Но если вы захватили такое событие и хотите его проанализировать, что делать дальше? Раньше в поисках причины возникновения того или иного события пользователь был вынужден вручную прокручивать осциллограммы, считать и преобразовывать биты. Осциллографы серии MSO/DPO2000 позволяют автоматически просматривать захваченные данные и выполнять поиск по заданным пользователем критериям, в том числе и по содержимому пакетов последовательных данных. Каждое обнаруженное событие отмечается поисковой меткой. Для быстрого перемещения между метками используются расположенные на передней панели кнопки "<" ("Назад") и ">" ("Вперёд").

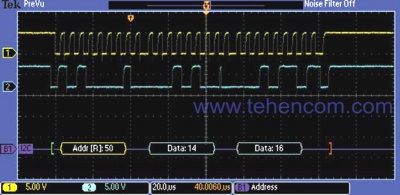

Запуск по определённому пакету данных, передаваемому по шине I2C. Желтая осциллограмма представляет собой сигнал тактовой частоты, а синяя — данные. Осциллограмма сигнала шины показывает декодированное содержимое пакета, включая Старт, Адрес, Чтение/Запись, Данные и Стоп Запуск по определённому пакету данных, передаваемому по шине I2C. Желтая осциллограмма представляет собой сигнал тактовой частоты, а синяя — данные. Осциллограмма сигнала шины показывает декодированное содержимое пакета, включая Старт, Адрес, Чтение/Запись, Данные и Стоп   В таблице событий отображается декодированное содержание каждого передаваемого по шине CAN пакета: Идентификатор, Код длины данных (DLC), Данные и Контрольная сумма (CRC) В таблице событий отображается декодированное содержание каждого передаваемого по шине CAN пакета: Идентификатор, Код длины данных (DLC), Данные и Контрольная сумма (CRC)



Расширенные средства анализа

Для вывода данных и результатов измерений осциллографов серии MSO/DPO2000 достаточно подключить осциллограф к компьютеру кабелем USB. Все необходимое программное обеспечение — NI LabVIEW SignalExpress™ Tektronix Edition LE, OpenChoice Desktop и панели инструментов Microsoft Excel и Word — входят в стандартный комплект поставки и обеспечивают быстрое и простое взаимодействие с ПК, работающим под управлением Windows.

Программное обеспечение NI LabVIEW SignalExpress Tektronix Edition LE позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы путем простого перетаскивания мышью, не требуя при этом никакого программирования. Профессиональная версия программного обеспечения (опция) включает более 200 встроенных функций, обеспечивающих дополнительную обработку сигналов, расширенные средства анализа, свипирование, тестирование на соответствие граничным условиям, а также создание определяемых пользователем пошаговых режимов.

При выполнении несложных задач входящее в комплект поставки программное обеспечение OpenChoice Desktop обеспечивает быструю и простую связь между осциллографом и компьютером через интерфейсы USB, GPIB или LAN и позволяет передавать настройки, осциллограммы и снимки экрана.

NI LabVIEW SignalExpress Tektronix Edition - это полностью интерактивное программное обеспечение для измерения и анализа захваченных сигналов, оптимизированное для осциллографов серий MSO/DPO NI LabVIEW SignalExpress Tektronix Edition - это полностью интерактивное программное обеспечение для измерения и анализа захваченных сигналов, оптимизированное для осциллографов серий MSO/DPO   ПО OpenChoice Desktop обеспечивает легкое подключение осциллографа к компьютеру ПО OpenChoice Desktop обеспечивает легкое подключение осциллографа к компьютеру



MSO/DPO2000 созданы для обеспечения комфортной работы

Осциллографы серии MSO/DPO2000 оснащены 7-дюймовым (180 мм) широкоформатным жидкокристаллическим TFT дисплеем, позволяющим рассмотреть мельчайшие подробности сигнала. Органы управления параметрами вертикального отклонения для каждого канала обеспечивают простую и интуитивно понятную работу с прибором. Вам больше не придется пользоваться одним набором регуляторов для всех четырех каналов.

Порт USB на передней панели позволяет сохранять снимки экрана, настройки прибора и осциллограммы на USB запоминающие устройства. На задней панели расположен порт USB для дистанционного управления осциллографом с персонального компьютера или для подключения USB клавиатуры. Порт USB можно также использовать для прямой печати на принтере, совместимом с технологией PictBridge. Дополнительный порт Ethernet 10/100 обеспечивает подключение к локальной сети, а видеовыход (опция) позволяет выводить изображение экрана осциллографа на внешний монитор или проектор.

Благодаря небольшим габаритным размерам и массе осциллографы серии MSO/DPO2000 можно легко переносить между лабораториями. Приборы имеют глубину всего 134 мм, что позволяет экономить полезное пространство на рабочем месте.

Компактные габаритные размеры осциллографов серии MSO/DPO2000 позволяют освободить полезное пространство на рабочем месте

Компактные габаритные размеры осциллографов серии MSO/DPO2000 позволяют освободить полезное пространство на рабочем месте.



Интерфейс пробников TekVPI®

Интерфейс подключения пробников TekVPI существенно упрощает работу. Пробники TekVPI оборудованы индикаторами состояния и органами управления, а также кнопкой вызова меню пробников, расположенной прямо на блоке компенсатора. С помощью этой кнопки на экран осциллографа выводится меню пробника с соответствующими настройками и органами управления. Пробниками TekVPI можно управлять дистанционно через интерфейсы USB, GPIB или Ethernet, что позволяет позволяет создавать гибкие решения в составе автоматизированных контрольно-измерительных систем.

Интерфейс TekVPI упрощает подключение пробников к осциллографу

Интерфейс TekVPI упрощает подключение пробников к осциллографу.

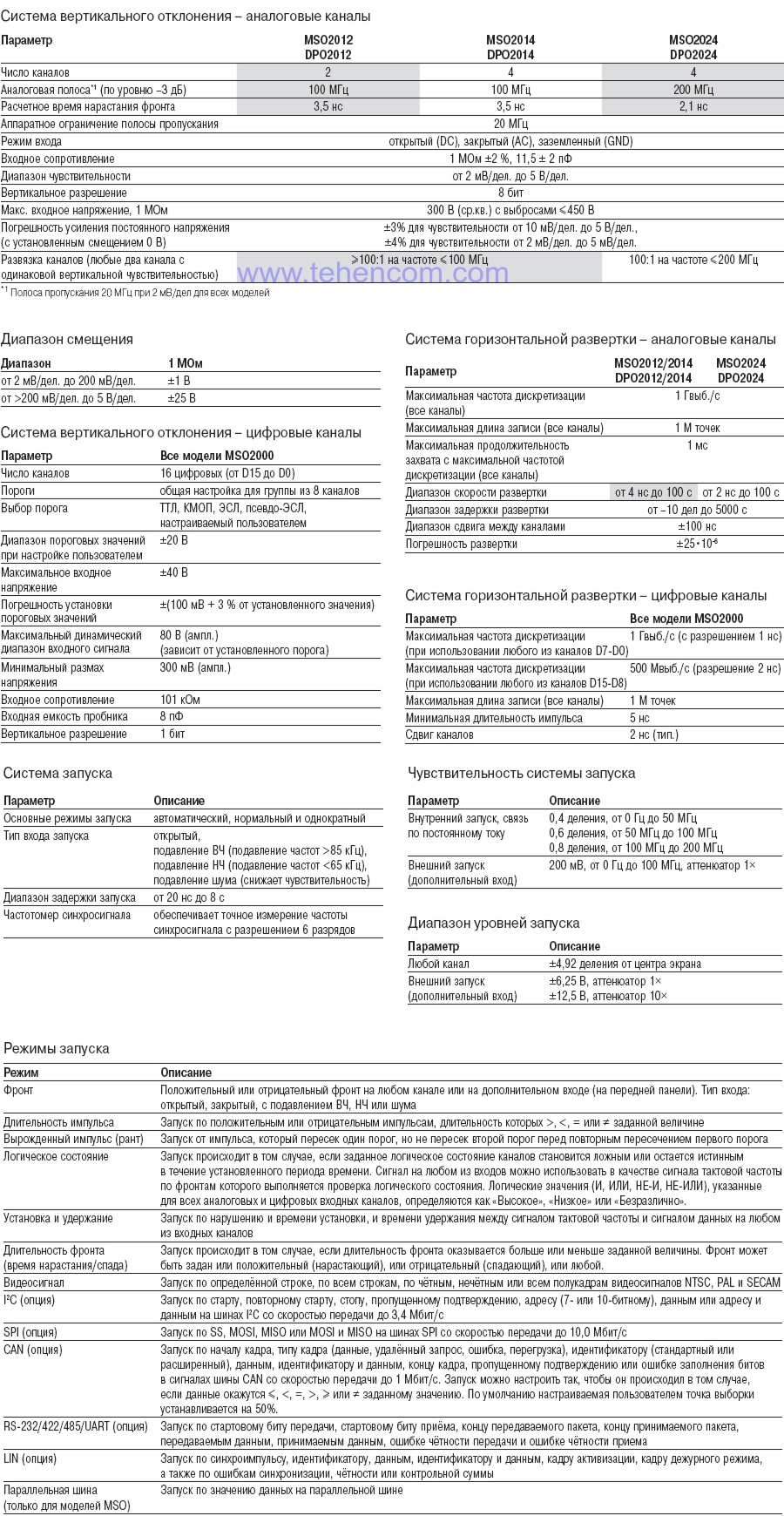

Технические характеристики осциллографов смешанных сигналов
с цифровым люминофором Tektronix серий MSO2000 и DPO2000

Технические характеристики осциллографов смешанных сигналов<br> с цифровым люминофором Tektronix серий MSO2000 и DPO2000



Комплект поставки осциллографов смешанных сигналов
с цифровым люминофором Tektronix серий MSO2000 и DPO2000

Комплект поставки осциллографов смешанных сигналов с цифровым люминофором Tektronix серий MSO2000 и DPO2000



Опции и аксессуары для осциллографов смешанных сигналов
с цифровым люминофором Tektronix серий MSO2000 и DPO2000

Опции и аксессуары для осциллографов смешанных сигналов с цифровым люминофором Tektronix серий MSO2000 и DPO2000



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей осциллографов Tektronix серий MSO2000 и DPO2000, их технических характеристик и режимов работы:

Описание осциллографов смешанных сигналов Tektronix серий MSO2000 и DPO2000 (16 стр.; 1,1 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Как быстро выбрать осциллограф - критерии выбора, типовые применения и популярные модели

Сравнительная таблица основных характеристик цифровых осциллографов

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора цифрового осциллографа, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

Tektronix TBS2000 - цифровые запоминающие осциллографы базового уровня (до 100 МГц) Tektronix TBS2000 - цифровые запоминающие осциллографы базового уровня (до 100 МГц)

Tektronix MDO3000 - серия осциллографов (6 в 1) со встроенным анализатором спектра Tektronix MDO3000 - серия осциллографов (6 в 1) со встроенным анализатором спектра

Tektronix TPS2000B - осциллографы с изолированными входами и полосой до 200 МГц Tektronix TPS2000B - осциллографы с изолированными входами и полосой до 200 МГц

Tektronix THS3000 - серия портативных осциллографов с изолированными входами и полосой от 100 МГц до 200 МГц Tektronix THS3000 - осциллографы с изолированными входами и полосой до 200 МГц
