Эталонный измеритель электрической мощности и энергии ITECH IT9121

Хорошо оснащённый измеритель мощности для лабораторий

Содержание страницы:

Краткое описание

Видеообзор

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  ITECH IT9121 - Эталонный измеритель электрической мощности и энергии



КРАТКОЕ ОПИСАНИЕ

Эталонный измеритель электрической мощности и энергии IT9121 компании ITECH - это новый, хорошо оснащённый лабораторный прибор (с базовым классом точности 0,2 %) для выполнения широкого спектра измерений, связанных с электрической мощностью и энергией. Он будет отличным помощников при разработке, производстве, настройке и ремонте любых энергопреобразующих и энергопотребляющих устройств: источников и блоков питания, преобразователей напряжения, счётчиков электроэнергии, ваттметров, генераторов переменного тока, моторов, бытовых электроприборов, солнечных батарей и многих других подобных устройств. Помимо стандартного набора измерений, характерного для эталонного измерителя электрической мощности и энергии, прибор ITECH IT9121 позволяет проводить дополнительные виды измерений: например анализ до 50-ти гармоник напряжения и тока. Полное описание всех характеристик Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Количество фаз: 1. Базовый класс точности: 0,2 %.
Диапазоны по напряжению: 15 В; 30 В; 60 В; 150 В; 300 В; 600В.
Диапазоны по току: 5 мА; 10 мА; 20 мА; 50 мА; 0,1 А; 0,2 А; 0,5 А; 1 А; 2 А; 5 А; 10 А; 20 А.
Диапазон по частоте: от 0 Гц до 100 кГц.
Измерение: напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, угол сдвига фаз, энергия, гармоники (до 50-ти) и др.
Цветной экран 10,9 см (разрешение 480 x 272).
Интерфейсы: USB, Ethernet, IEEE-488.2 (GPIB), RS-232. Время прогрева: 30 мин.
Масса: 2,6 кг. Габариты: 255 x 108 x 388 мм. Рабочая температура: от +5°С до +40°С.
Хорошо оснащённый измеритель мощности для лабораторий

Также, рекомендуем посмотреть полный перечень лабораторных блоков питания, лабораторных источников питания, источников постоянного тока и источников постоянного напряжения.



Видеообзор эталонного измерителя электрической мощности и энергии ITECH IT9121

Посмотрите эту небольшую видеопрезентацию эталонного измерителя электрической мощности и энергии ITECH IT9121. В ней показаны функциональные и конструктивные особенности этого прибора и кратко перечислены его основные преимущества и сильные стороны.

Видеообзор измерителя электрической мощности и энергии ITECH IT9121.



ПОДРОБНОЕ ОПИСАНИЕ

Измеритель электрической мощности ITECH IT9121 может проводить измерения в диапазоне до 600 В (СКЗ) по напряжению и до 20 А (СКЗ) по току, при этом полоса частот составляет до 100 кГц. Этот прибор может измерять: напряжение, ток, электрическую мощность, активную энергию, частоту, гармоники и другие параметры. Для визуального наблюдения искажений входных сигналов, предусмотрена работа в режиме осциллографа по каналу напряжения и тока. В стандартной конфигурации прибор содержит все необходимые интерфейсы для интеграции его в автоматизированные комплексы: USB, Ethernet, IEEE-488.2 (GPIB), RS-232. Также поддерживается подключение USB флешек, на которые можно сохранять результаты измерений. Базовая точность по напряжению и току составляет 0,1%, а по мощности 0,2%. Кроме того, измеритель электрической мощности IT9121 содержит много других полезных функций и возможностей, что позволяет успешно применять его для тестирования всевозможных энергопреобразующих и энергопотребляющих устройств.



Измеритель мощности и энергии ITECH IT9121 измеряет все основные параметры однофазной сети

На главный экран измерителя электрической мощности ITECH IT9121 можно выводить все основные параметры, характеризующие однофазную сеть переменного тока. Кроме того, перечень выводимых параметров можно настраивать в любой комбинации, по желанию пользователя. Например, можно выводить на экран активную мощность, СКЗ напряжение и ток, а можно добавить к ним частоту сети, пиковые значения напряжения и тока и любые другие параметры из списка возможных.

Пример экрана эталонного измерителя мощности ITECH IT9121 с возможностью выбирать параметры, которые будут показаны

Пример экрана эталонного измерителя мощности ITECH IT9121 с возможностью выбирать параметры, которые будут показаны.



Измеритель электрической мощности ITECH IT9121 измеряет до 50-ти гармоник напряжения и тока

Искажения (отклонения от синусоидальной формы) напряжения и тока однофазной сети являются важной составляющей оценки качества такой сети. Для предоставления пользователю исчерпывающей информации об искажениях измеряемых сигналов, прибор ITECH IT9121 обеспечивает измерительную полосу в каналах напряжения и тока, равную 100 кГц. Такая широкая полоса позволяет точно измерять до 50-ти гармоник основной частоты сети. На экран прибора выводится графическое изображение уровня каждой гармоники и числовые результаты: уровень каждой гармоники в Вольтах или Амперах, частоты, коэффициент нелинейных искажений и пр.

Прибор ITECH IT9121 позволяет измерять до 50-ти гармоник в каналах напряжения и тока

Прибор ITECH IT9121 позволяет измерять до 50-ти гармоник в каналах напряжения и тока.



Режим осциллографа эталонного измерителя электрической мощности и энергии ITECH IT9121

Измеритель мощности ITECH IT9121 может работать в режиме осциллографа, показывая результаты оцифровок входных сигналов напряжения и тока. Форма сигнала напряжения может быть показана на экране прибора одновременно с сигналом тока. Такой режим работы существенно упрощает и удешевляет проведение измерений и поиск причин искажений однофазной сети, так как позволяет обойтись без использования отдельного осциллографа с гальванически изолированными входами. Также нет необходимости в отдельных высоковольтных делителях напряжения и трансформаторах тока.

Режим осциллографа эталонного измерителя электрической мощности и энергии ITECH IT9121

Режим осциллографа эталонного измерителя электрической мощности и энергии ITECH IT9121.



Конструктивное исполнение эталонного измерителя ITECH IT9121

Измеритель ITECH IT9121 выполнены в компактном лабораторном корпусе, оснащённом цветным экраном 10,9 см (с разрешением 480 x 272). Стандартно прибор поставляется с интерфейсами: USB, Ethernet, IEEE-488.2 (GPIB), RS-232. Масса прибора составляет 2,6 кг, габаритные размеры: 255 x 108 x 388 мм. Рабочая температура: от +5°С до +40°С. Время прогрева: 30 минут. На фотографии ниже представлен вид задней панели прибора ITECH IT9121. Мощные клеммы подключения сигнала тока расположены в левой нижней части.

Конструктивное исполнение задней панели эталонного измерителя ITECH IT9121

Конструктивное исполнение задней панели эталонного измерителя ITECH IT9121.



IT-E185 - устройство для упрощения подключения объекта измерения к измерителю ITECH IT9121

Если необходимо измерить параметры потребления или генерации какого-то конкретного устройстава, например блока бесперебойного питания, то подключать его к измерителю ITECH IT9121 удобнее через специальное приспособление: ITECH IT-E185. Устройство ITECH IT-E185 включается "в разрыв" между однофазной сетью и эталонным измерителем IT9121. Использование IT-E185 существенно упрощает и делает безопасным подключение, так как все необходимые коммутационные провода спрятаны внутри его корпуса.

Вид спереди и вид сзади устройства ITECH IT-E185, предназначенного для упрощения подключения объекта измерения к ITECH IT9121

Вид спереди и вид сзади устройства ITECH IT-E185, предназначенного для упрощения подключения объекта измерения к ITECH IT9121.

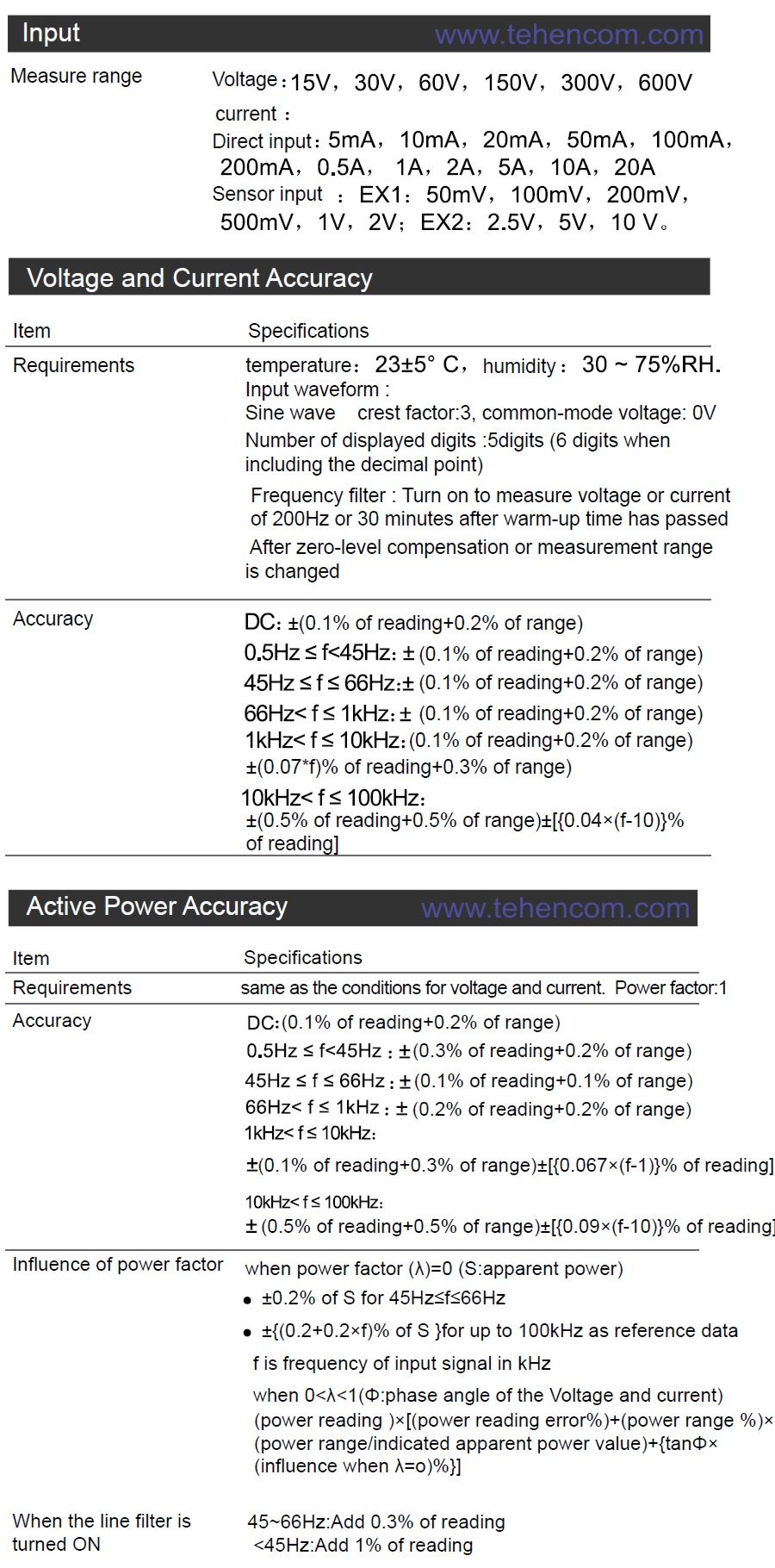

Технические характеристики эталонного измерителя электрической мощности ITECH IT9121

Технические характеристики эталонного измерителя электрической мощности ITECH IT9121



Комплект поставки эталонного измерителя электрической мощности ITECH IT9121

Наименование Краткое описание
IT9121 Эталонный измеритель электрической мощности и энергии (напряжение до 600 В (СКЗ), ток до 20 А).
- Кабель питания
- Руководство пользователя (на компакт-диске)
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для эталонного измерителя электрической мощности ITECH IT9121

Измеритель электрической мощности ITECH IT9121 может поставляться с такими дополнительными опциями и аксессуарами:
- опция IT-E151 (набор для монтажа в стойку)
- IT-E185 (устройство для упрощения подключения объекта измерения - см. фото выше на этой странице)



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей эталонного измерителя электрической мощности и энергии ITECH IT9121, его технических характеристик и режимов работы.

Описание эталонного измерителя электрической мощности ITECH IT9121 (на английском) (4 стр.; 337 КБ)

Руководство по эксплуатации измерителя мощности ITECH IT9121 (на английском) (49 стр.; 2 МБ)
